Расчет RC цепи (снабберная цепь, искрогасящая цепь)
При размыкании контактов реле, возможно образование дуги. Для подавления ее образования и защиты контактов используется RC цепь.
СБ-2-1 - готовое к применению устройсто
Достоинства RC - цепи параллельно нагрузке:
- Хорошее подавление дуги, нет токов утечки в нагрузку через разомкнутые контакты реле.
Недостатки:
- При токе нагрузки более 10 А большие значения емкости приводят к необходимости установки относительно дорогих и больших по габаритам конденсаторов, для оптимизации схемы желательна экспериментальная проверка и подбор элементов.
С=I2/10
С - емкость RC-цепи, мкф
R - сопротивление RC-цепи, Ом
I - рабочий ток нагрузки, А
R - сопротивление RC-цепи, Ом
I - рабочий ток нагрузки, А
D - контакты электромагнитного реле
Rн - сопротивление нагрузки
Rн - сопротивление нагрузки
R = Ео / (10 * I * (1 + 50 / Ео))
Ео - напряжение на нагрузке, В
I - рабочий ток нагрузки, А
I - рабочий ток нагрузки, А
Проверим расчет: рассчитать RC-цепь для индуктивной нагрузки с рабочим током I = 2 А и напряжением источника питания Ео = 220 VAC

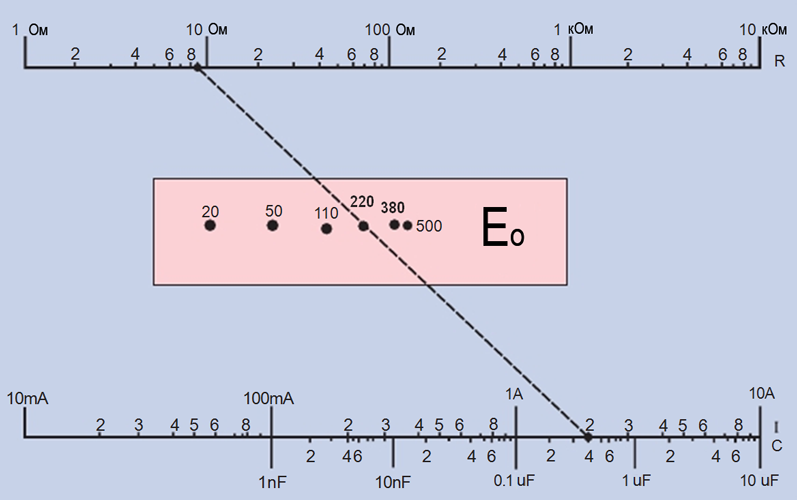

Решение: С=22/10=0,4 мкф R = 220 / (10 * 2 * (1 + 50 / 220)) = 220 / (20 * 1.227) = 220 / 24.54 = 8.96 Ом Ответ: С = 0.4 мкф, R = 8.96 Ом. Эти параметры согласуются с номограммой, приведенной выше. Для защиты контактов электромагнитного реле можно воспользоваться данной номограммой. По известным напряжению источника питания U и току нагрузки I находят две точки на номограмме, после чего между точками проводятся прямая линия, показывающая искомое значение сопротивления R. Значение емкости C отсчитывается по шкале рядом со шкалой тока I. Номограмма дает разработчику достаточно точные данные, при практической реализации схемы необходимо будет подобрать ближайшие стандартные значения для резистора и конденсатора RC-цепи.
