Реле контроля напряжения РКН-1МЦ
|
|
РКН-1МЦ УХЛ2
|
спец. |
3310.00 руб. с НДС
|
|
РКН-1МЦ УХЛ4
|
стандарт |
2399.00 руб. с НДС
|
|
РКН-1МЦ 400Гц УХЛ2
|
спец. |
3310.00 руб. с НДС
|
|
РКН-1МЦ 400Гц УХЛ4
|
стандарт |
3310.00 руб. с НДС
|
|
РКН-1МЦ DC10-60В УХЛ2
|
спец. |
3310.00 руб. с НДС
|
|
РКН-1МЦ DC10-60В УХЛ4
|
стандарт |
3310.00 руб. с НДС
|
НАЗНАЧЕНИЕ
Реле контроля напряжения РКН-1МЦ (далее реле) предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов одновременно, т.е. контроль «окном»). Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице ниже.
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2.5мм2. На лицевой панели расположены: кнопки управления («+»«ВКЛ/ВЫКЛ») и («-»«ВЫБОР»), двухцветный зелѐный/красный индикатор «СЕТЬ», жѐлтый индикатор «реле», трѐхразрядный семисегментный индикатор для отображения информации. Варианты схем подключения представлены в таблице ниже. Расположение контактов на Рис.3 руководства по эксплуатации. Габаритные размеры устройства представлены на рис.4 руководства по эксплуатации.
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.
РАБОТА РЕЛЕ
В рабочем режиме на индикаторе отображается значение напряжения сети. Индикатор «СЕТЬ» горит зелѐным, если контролируемое напряжение находится в диапазоне установленных порогов срабатывания выбранной диаграммы работы рис. 2 руководства по эксплуатации. При превышении / понижения контролируемого напряжения порогов срабатывания индикатор «СЕТЬ» горит красным.
Индикатор «РЕЛЕ» горит жѐлтым, реле включено, контакты 11-14 замкнуты, контакты 11-12 разомкнуты.
Индикатор «РЕЛЕ» погашен, реле выключено, контакты 11-12 замкнуты, контакты 11-14 разомкнуты.
Индикатор «РЕЛЕ» моргает жѐлтым, происходит отсчѐт времени включения «ton» / выключения «toF» реле.
В реле реализованы три режима работы:

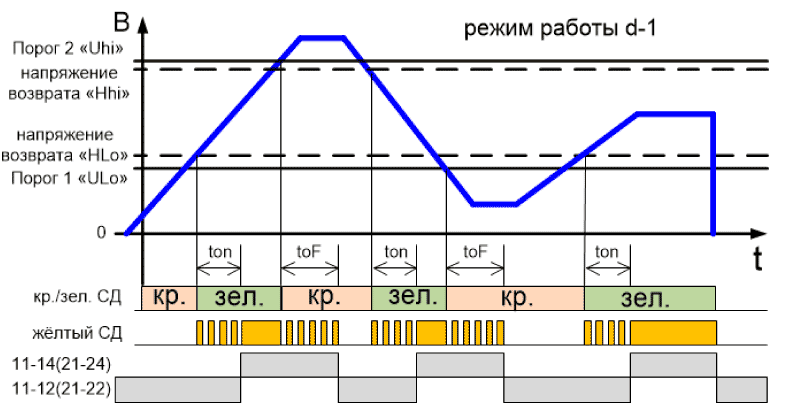

режим работы d-1 «окном» (контроль напряжения по порог 2 (верхнему) и порог 1 (нижнему)). Реле включено когда контролируемое напряжение находится ниже порога 2 и выше порога 1. Реле выключено когда контролируемое напряжение находится ниже порога 1 и выше порога 2. При превышении порога 2 реле выключается после отсчѐта времени отключения «toF». При снижении напряжения ниже порога 1 реле выключается после отсчѐта времени отключения «toF». При возвращении напряжения ниже порога 2 или выше порога 1 реле включается после отсчѐта времени «ton».

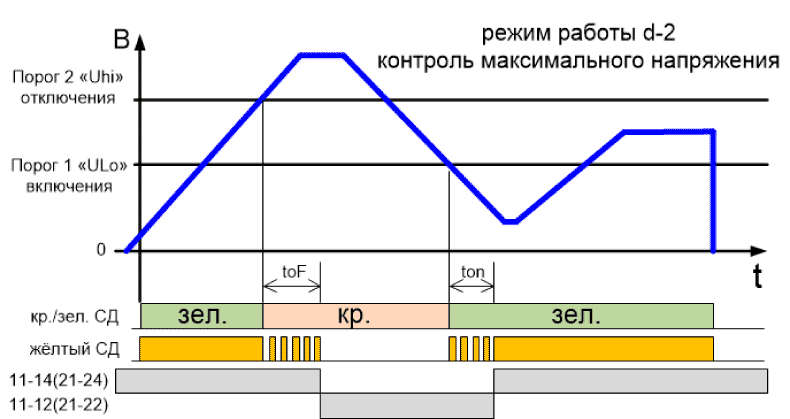

режим работы d-2 «реле максимального напряжения» (контроль только по верхнему порогу). Реле включено когда контролируемое напряжение находится ниже порога 2. При превышении порога 2 реле выключается после отсчѐта времени отключения «toF». При снижении напряжения ниже порога 1 реле включается после отсчѐта времени отключения «ton». При снятии питания реле остаѐтся включенным.

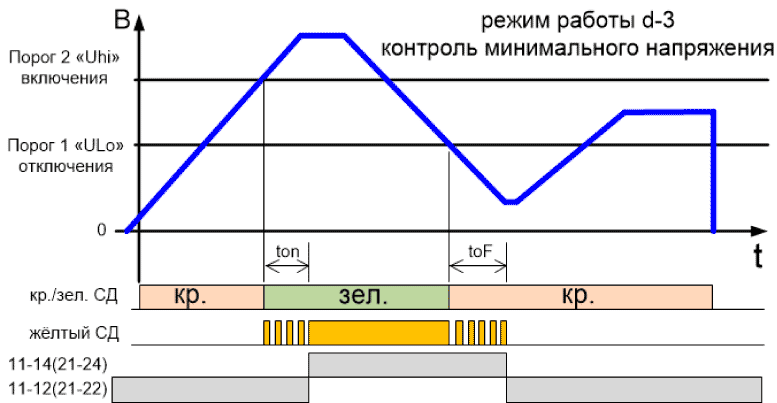

режим работы d-3 «реле минимального напряжения» (контроль только по нижнему порогу). Реле выключено когда контролируемое напряжение находится ниже порога 2. При превышении порога 2 реле включается после отсчѐта времени включения «ton».
При снижении напряжения ниже порога 1 реле выключается после отсчѐта времени отключения «toF».
Индикатор «РЕЛЕ» горит жѐлтым, реле включено, контакты 11-14 замкнуты, контакты 11-12 разомкнуты.
Индикатор «РЕЛЕ» погашен, реле выключено, контакты 11-12 замкнуты, контакты 11-14 разомкнуты.
Индикатор «РЕЛЕ» моргает жѐлтым, происходит отсчѐт времени включения «ton» / выключения «toF» реле.
В реле реализованы три режима работы:
режим работы d-1 «окном» (контроль напряжения по порог 2 (верхнему) и порог 1 (нижнему)). Реле включено когда контролируемое напряжение находится ниже порога 2 и выше порога 1. Реле выключено когда контролируемое напряжение находится ниже порога 1 и выше порога 2. При превышении порога 2 реле выключается после отсчѐта времени отключения «toF». При снижении напряжения ниже порога 1 реле выключается после отсчѐта времени отключения «toF». При возвращении напряжения ниже порога 2 или выше порога 1 реле включается после отсчѐта времени «ton».
режим работы d-2 «реле максимального напряжения» (контроль только по верхнему порогу). Реле включено когда контролируемое напряжение находится ниже порога 2. При превышении порога 2 реле выключается после отсчѐта времени отключения «toF». При снижении напряжения ниже порога 1 реле включается после отсчѐта времени отключения «ton». При снятии питания реле остаѐтся включенным.
режим работы d-3 «реле минимального напряжения» (контроль только по нижнему порогу). Реле выключено когда контролируемое напряжение находится ниже порога 2. При превышении порога 2 реле включается после отсчѐта времени включения «ton».
При снижении напряжения ниже порога 1 реле выключается после отсчѐта времени отключения «toF».
Во всех режимах работы реле контролирует частоту сети. При выходе частоты за пределы допустимых параметров реле выключается, на индикаторе отображается
.
.
Кнопкой («+»«ВКЛ/ВЫКЛ») происходит управление контактами реле.
При ручном выключении реле на индикаторе периодически отображается
, при этом включить реле можно только нажатием кнопки.
, при этом включить реле можно только нажатием кнопки.
При подключении контролируемого напряжения обратной полярности на индикаторе отображается
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Ед.изм. | РКН-1МЦ | РКН-1МЦ 400Гц | РКН-1МЦ DC10-60В |
| Напряжение | AC или DC (сглаженное) | - | - | |
| Контроль напряжения | DC (сглаженное) | |||
| Максимальное рабочее напряжение | В | 400 | 400 | 75 |
| Минимальное рабочее напряжение | В | 15 | 15 | 9 |
| Контроль частоты сети | Гц | 45...65 | 360...440 | - |
| Контроль перенапряжения порог 2 (RMS) регулируемый | В | 17...360 | 17...360 | 10...60 |
| Контроль снижения напряжения порог 1 (RMS) регулируемый | В | 17...360 | 17...360 | 10...60 |
| Погрешность измерения | ± 2% + единица младшего разряда | ± 2% + единица младшего разряда | ± 2% + единица младшего разряда | |
| Гистерезис (коэф. возврата) порогов срабатывания регулируемый | 3%...10% | 3%...10% | 3%...10% | |
| Время задержки включения регулируемый | с | 2...999 | 2...999 | 2...999 |
| Время задержки выключения регулируемый | с | 0,1...20 | 0,1...20 | 0,1...20 |
| Мощность, потребляемая от сети, не более | ВА | 1 | 1 | 1 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | 8 | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА / Вт | 2000 / 240 | 2000 / 240 | 2000 / 240 |
| Максимальное коммутируемое напряжение | В | 440 | 440 | 440 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1 мин) | АС2000 (50Гц - 1 мин) | АС2000 (50Гц - 1 мин) |
| Механическая износостойкость, не менее | циклов | 10 х 106 | 10 х 106 | 10 х 106 |
| Электрическая износостойкость, не менее | циклов | 100000 | 100000 | 100000 |
| Количество и тип выходных контактов | 1 переключающая группа | 1 переключающая группа | 1 переключающая группа | |
| Диапазон рабочих температур | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 | -40…+70 | -40…+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | уровень 3 (2кВ/5кГц) | уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | уровень 3 (2кВ А1-А2) | уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 или УХЛ2 | УХЛ4 или УХЛ2 | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | IP40 / IP20 | IP40 / IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | 2 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25 °С) | до 80 (при 25 °С) | до 80 (при 25 °С) |
| Высота над уровнем моря | м | до 2000 | до 2000 | до 2000 |
| Режим работы | круглосуточный | круглосуточный | круглосуточный | |
| Рабочее положение в пространстве | произвольное | произвольное | произвольное | |
| Габаритные размеры | мм | 18 х 93 х 62 | 18 х 93 х 62 | 18 х 93 х 62 |
| Масса | кг | 0.06 | 0.06 | 0.06 |

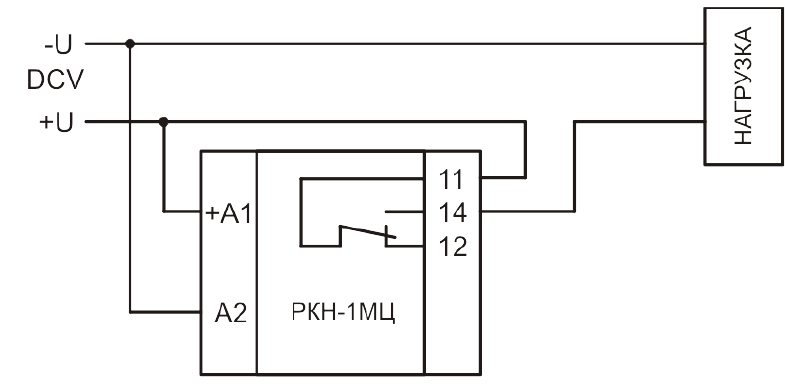

ВАРИАНТЫ СХЕМ ПОДКЛЮЧЕНИЯ

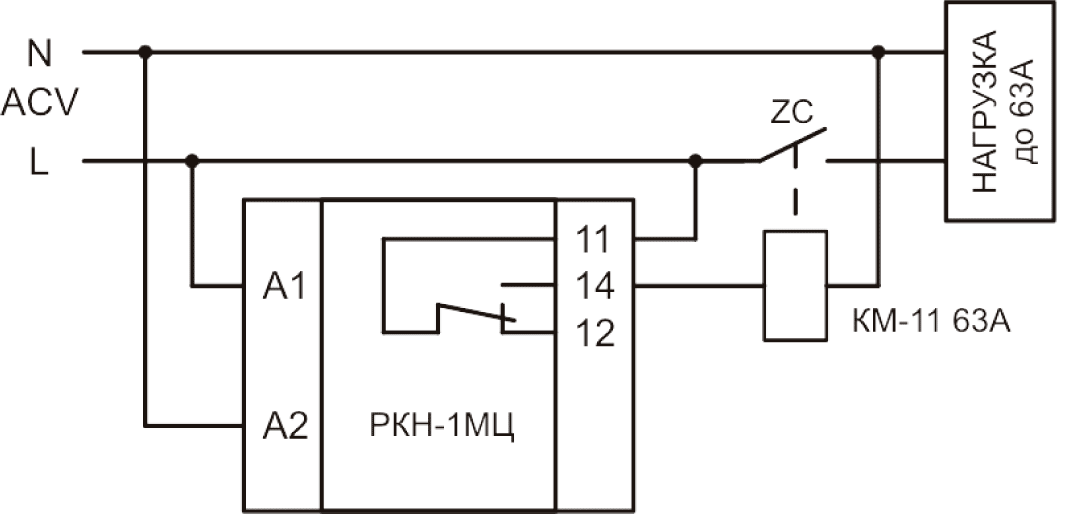

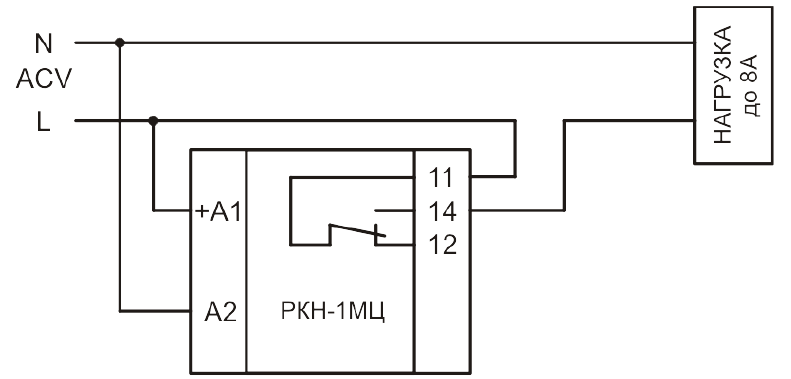

| Реле контроля напряжения РКН-1МЦ | ||
 |
 |
 |

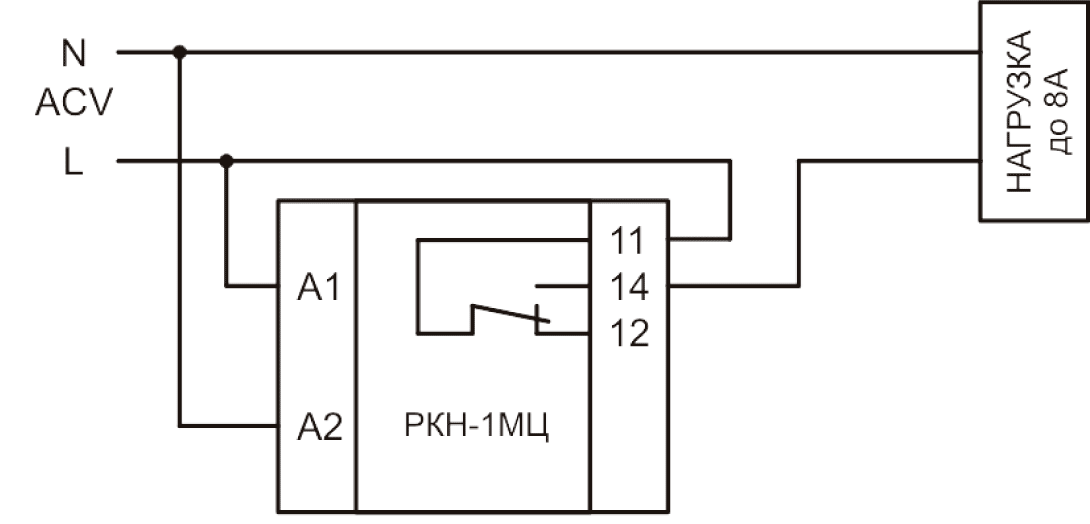

| Реле контроля напряжения РКН-1МЦ 400Гц | |
 |
 |

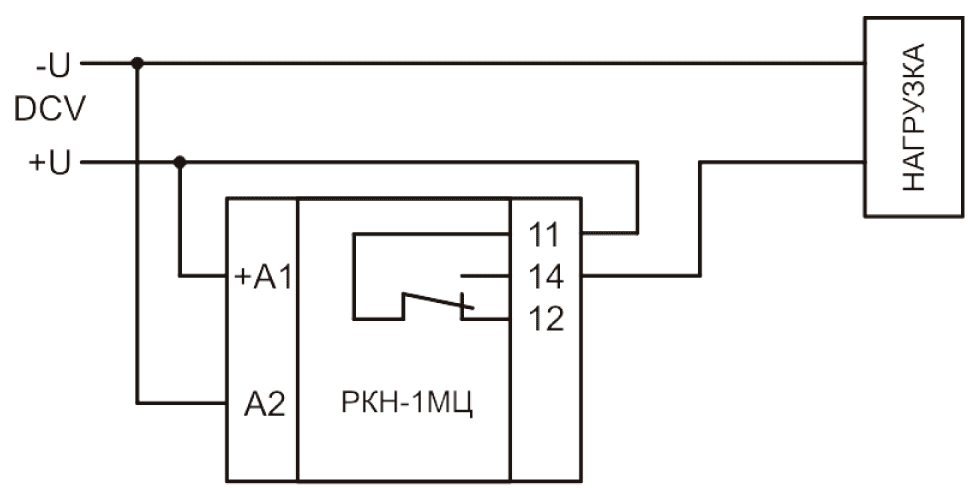

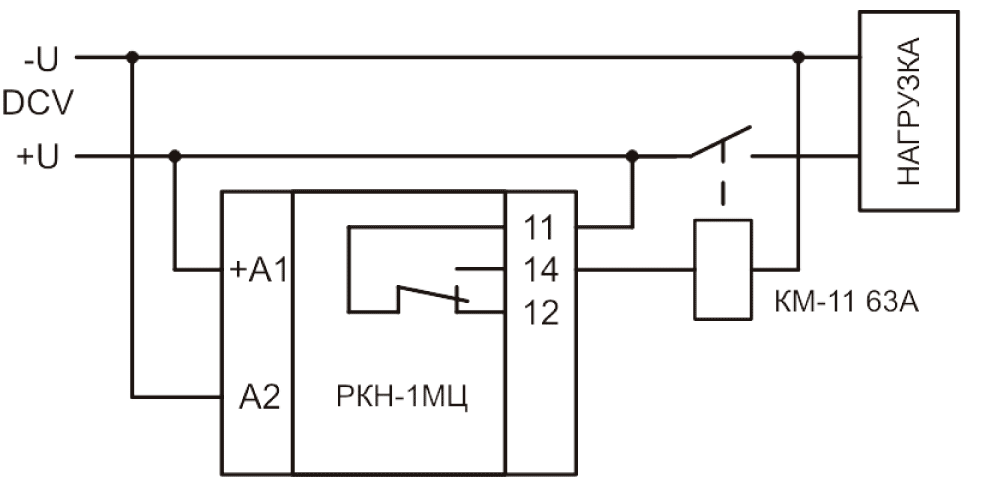

| Реле контроля напряжения РКН-1МЦ DC10-60В | |
 |
 |
ДИАГРАММЫ РАБОТЫ
 |
 |
 |
ВАРИАНТ ЗАЩИТЫ ДО IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
