Применение датчиков фотометки

Некоторые рекомендации при подготовке материала (плёнка, фольга, бумага и т.д.) к работе с датчиками фотометки
Для надёжной работы датчика фотометки на упаковочном оборудовании необходимо соблюдать несколько простых правил:

1. Метка должна иметь максимальный контраст относительно фона.
В идеале метка чёрная, фон белый или наоборот. Если фон цветной, а метка чёрная, следует применять датчик с тем-же цветом излучения что и цвет фона. Если фон цветной, а метка белая, то следует применять датчик с цветом излучения дополнительным к цвету фона (см. таблицу).

Основной цвет Дополнительный цвет
Красный Голубой
Жёлтый Синий
Зелёный Пурпурный
Пример 1: На красном фоне -черная метка. Надо применять датчик с красным излучением

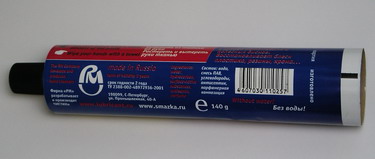

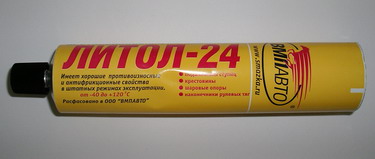

Пример 2: На жёлтом фоне – белая метка. Надо применять датчик с синим излучением (см. картинка с жёлтым тюбиком и белой меткой). Для сохранения полярности сигнала метки необходимо изменить режим "dark on"/"dark off" (вход управления к "+" или к "-" напряжения питания)/

2. На пути от метки до метки (в пределах ширины метки) не должно быть ни каких изображений. Примеры правильных и неправильных картинок см. ниже.

3. При работе с блестящими материалами (фольга, глянцевая бумага и пр.) датчик необходимо установить с наклоном относительно поверхности материала так, чтобы отражённый от блестящей поверхности луч не попадал на датчик (примерно 10-20 градусов).

4. Для обеспечения высокой точности останова надо применять датчики с малым временем реакции.
Для оценки точности останова (повторяемости) надо знать скорость движения материала и время срабатывания датчика.

Расчёт точности останова производится по формуле

S=V*t/1000

где S – погрешность остановки (мм),
V – скорость движения материала (в метрах в секунду),
t - время срабатывания датчика (в микросекундах).

Пример: V=2м/с, t=125мкс, S=2*125/1000=0,25 (мм) – при скорости движения материала со скоростью 2м/с и времени реакции датчика 125мкс, точность останова (повторяемость) будет не хуже 0.25мм.

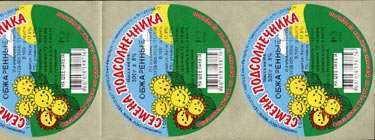

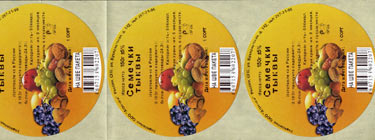

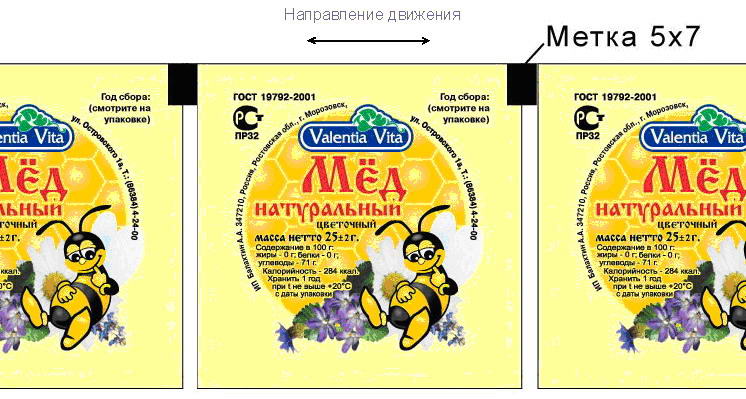

Правильно подготовленный материал для датчика с "пятном контроля" (размер светового пятна датчика) размером 2-3мм.

Для датчиков с "пятном контроля" размером 5-6мм надписи "ГОСТ 19792-2001" и "Год сбора:" необходимо опустить ниже на 2-3мм (не выше нижнего края метки). Высокий контраст между меткой и фоном, метка достаточного размера, рисунок не "наезжает" на фон в зоне контроля.

Рекомендуемый датчик ВИКО-МС-11-М18-ж(желтый)


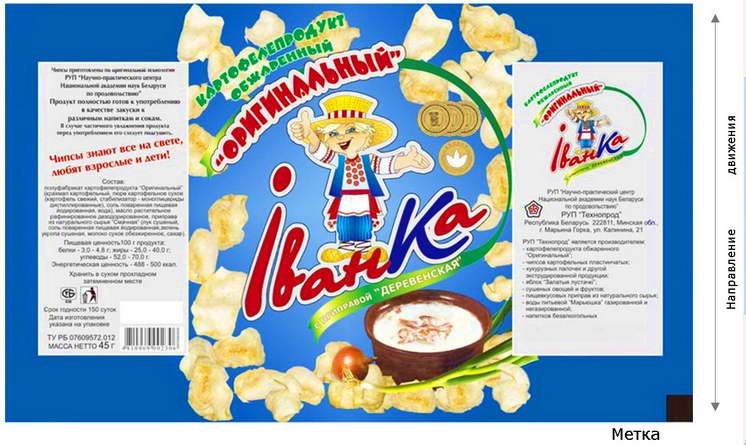

Не правильно подготовленный материал

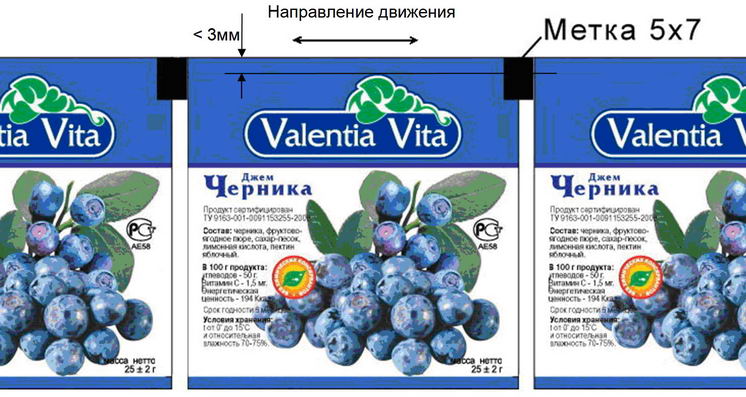

Мал контраст между меткой и фоном (тёмно синий фон и чёрная метка), метка достаточного размера, но рисунок наезжает на фон в зоне контроля – для надёжного считывания метки осталась узкая полоска чистого фона шириной < 3 мм. Нижняя часть фотометки в этом случае не работает. Как в этом случае можно надёжно контролировать фотометки? - использовать фотодатчик с синим излучением, это повысит контраст между меткой и фоном; - так как метка темнее рисунка, налезающего на зону контроля, попытаться настроить датчик так, чтобы он "не видел" рисунка.

Рекомендуемый датчик ВИКО-МС-11-М18-c (синий)


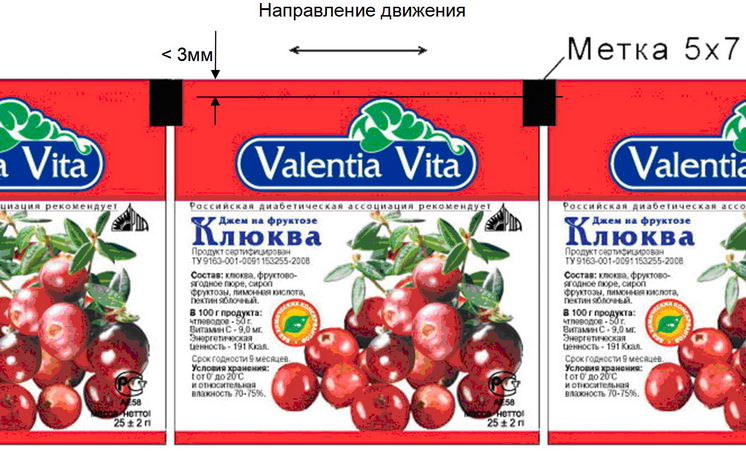

Не правильно подготовленный материал

Достаточный контраст между меткой и фоном (красный фон и чёрная метка), метка достаточного размера, но рисунок наезжает на фон в зоне контроля – для надёжного считывания метки осталась узкая полоска чистого фона шириной < 3 мм. Нижняя часть фотометки в этом случае не работает. Как в этом случае можно надёжно контролировать фотометки? - для этого случая лучше использовать фотодатчик с красным или белым излучением; - так как метка темнее рисунка, налезающего на зону контроля, попытаться настроить датчик так, чтобы он "не видел" рисунка.

Рекомендуемый датчик ВИКО-МС-М18-к (красный)



Вопрос :мы применяли для упаковки другую пленку и датчик ВИКО-МС-11-М18-ж работал хорошо. После замены пленки с фоном другого цвета (см.рисунки) датчик перестал считывать. Посмотрите пожалуйста на эти два образца пленки, какие датчики можно поставить на автомат для работы с такой пленкой?
Ответ: в данном случае необходимо применить датчик ВИКО-МС-11-М18-с - синий для верхнего рисунка, и ВИКО-МС-11-М18-з - зеленый для нижнего рисунка вместо датчика ВИКО-МС-11-М18-ж (желтый). Датчик ВИКО-МС-11-М18-ж наиболее универсальный и он устойчиво работает по обнаружению фотометок во многих случаях, но в данном варианте пленки он не подходит.


Правильное расположение меток

Применить возможно ВИКО-МС-11-М18-ж (желтый) в обоих случаях, но для левого (метка синеватого цвета).

Рекомендуемый датчик ВИКО-МС-М18-к (красный)


Пример "неправильного" дизайна

Метка черного цвета на темно коричневом фоне. Трудно что-либо посоветовать.




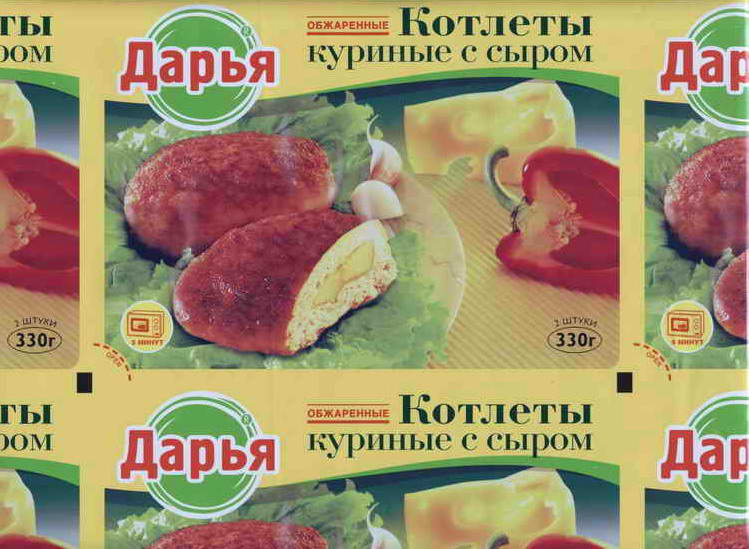

Правильно подготовленный материал

Высокий контраст между меткой и фоном, метка достаточного размера. На правом рисунке в зоне контроля имеются малоконтрастные цветные "пятна" настройку датчика надо производить по метке и самому темному из цветных пятен.

Рекомендуемый датчик ВИКО-МС-11-М18-ж (желтый)


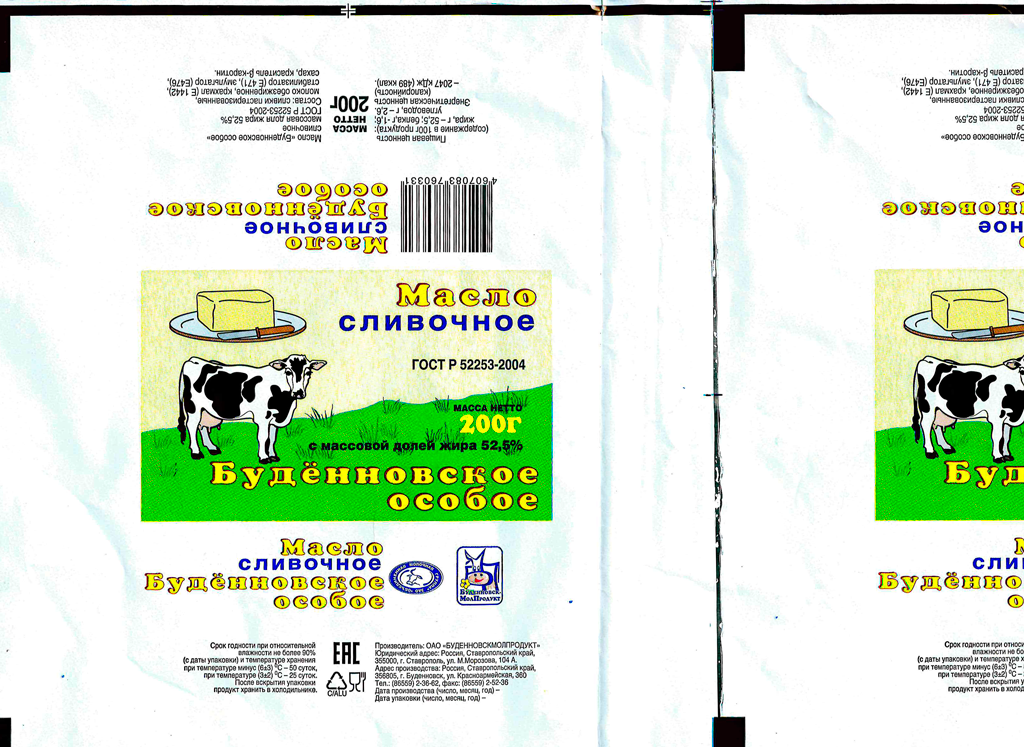

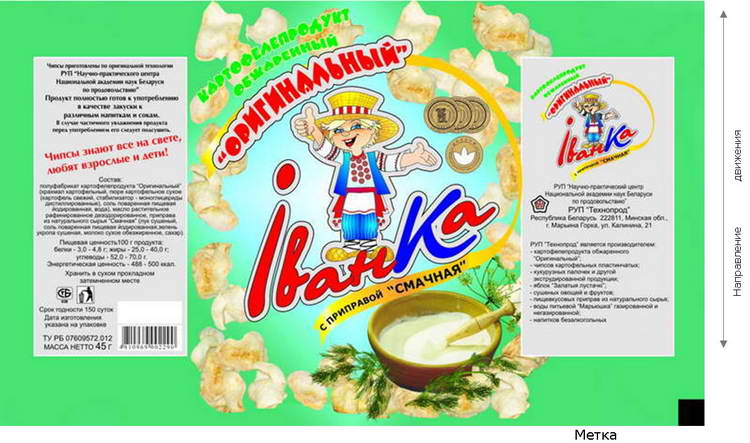

Правильно подготовленный материал

Высокий контраст между меткой и фоном, метка достаточного размера.
Рекомендуемый датчик ВИКО-МС-11-М18-ж (желтый)




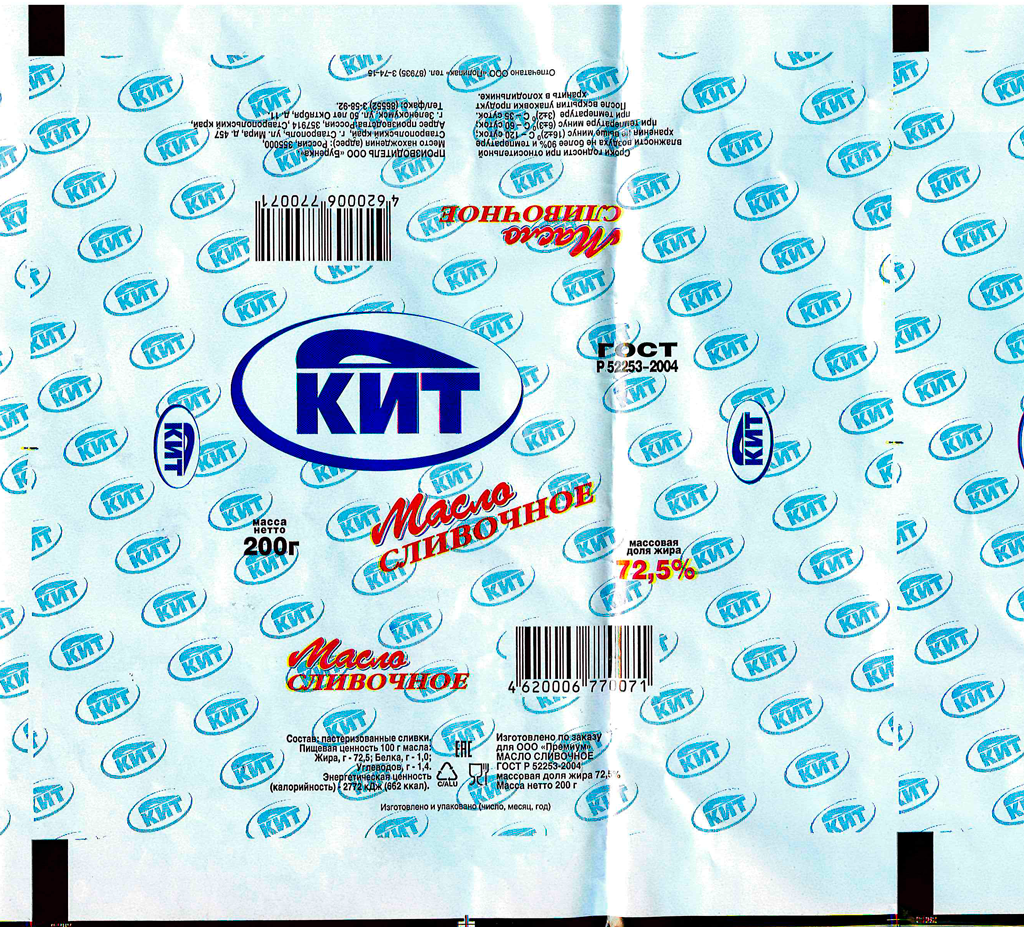

Правильно подготовленный материал

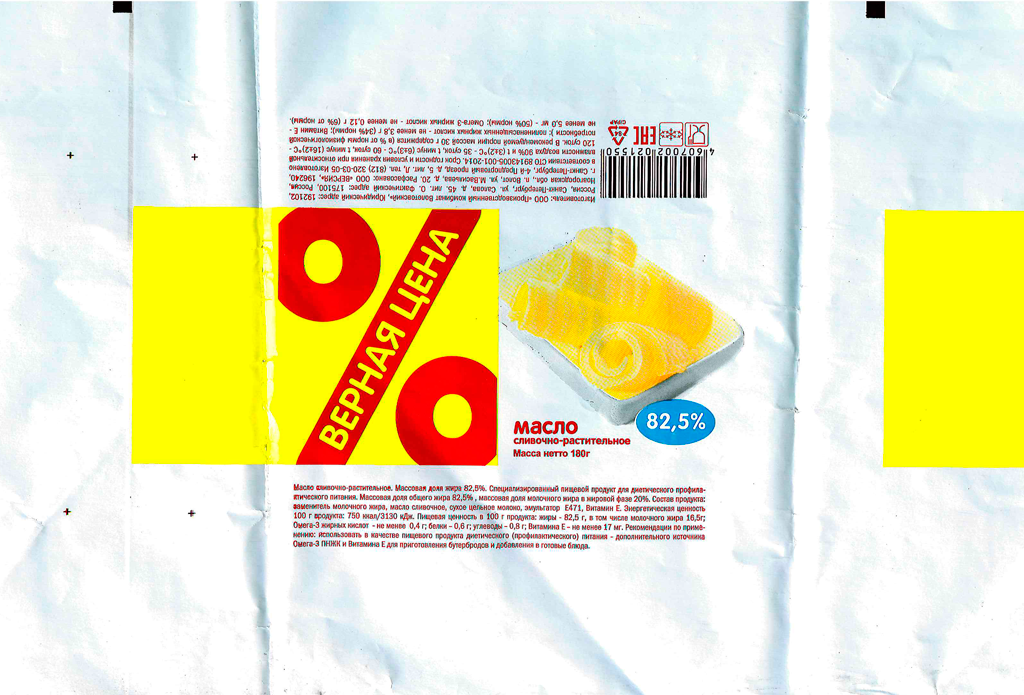

Для левого рисунка предпочтительно метку иметь черного цвета, но т.к. контраст в данном случае (желтый-белый) недостаточен, то рекомендуемый датчик ВИКО-МС-11-М18-с (синий).

Для правого рисунка ВИКО-МС-11-М18-ж (желтый)






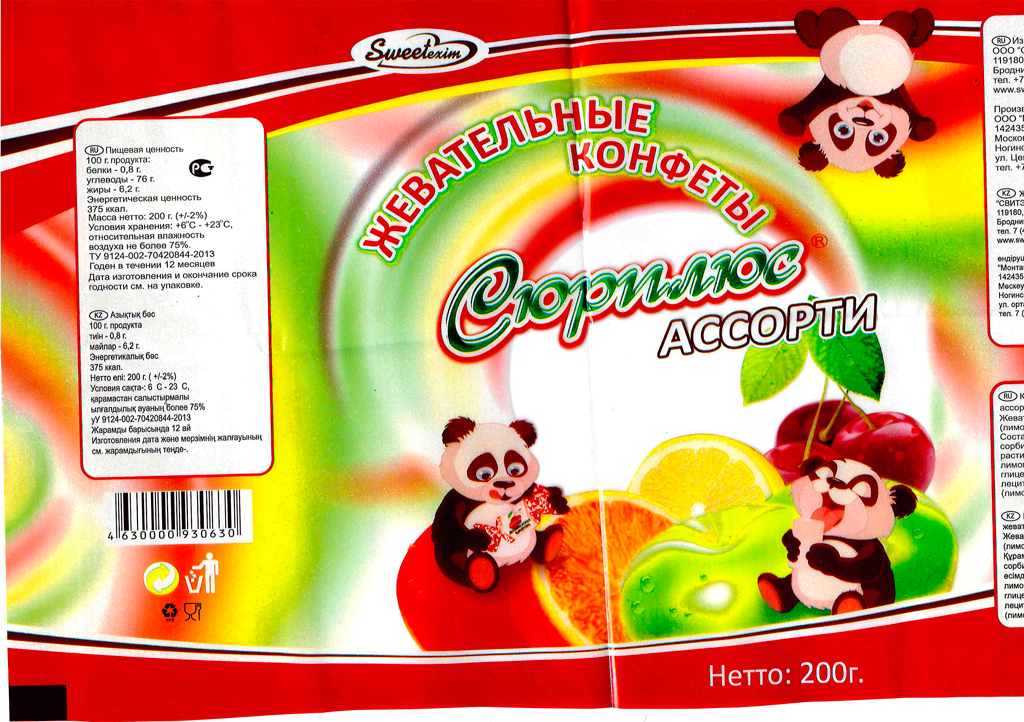

Правильно подготовленный материал

Рекомендуемый датчик ВИКО-МС-11-М18-ж (желтый)


Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-101-ЩЗ-ж)
Правильно подготовленный материал

Рекомендуемый датчик ВИКО-МС-101-М18-ж (жёлтый)

Образец материала подбора датчика фотометки (ВИКО-МС-11-М18-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-11-М18-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-11-М18-ж)
Образец материала подбора датчика фотометки (ВИКО-МС-11-М18-ж)
Правильно подготовленный материал

Прозрачные плёнки
Рекомендуемый датчик ВИКО-МС-11-М18-ж (жёлтый)

Образец &quot;не правильно&quot; подготовленного материала для подбора датчика фотометки Образец &quot;не правильно&quot; подготовленного материала для подбора датчика фотометки Образец &quot;не правильно&quot; подготовленного материала для подбора датчика фотометки

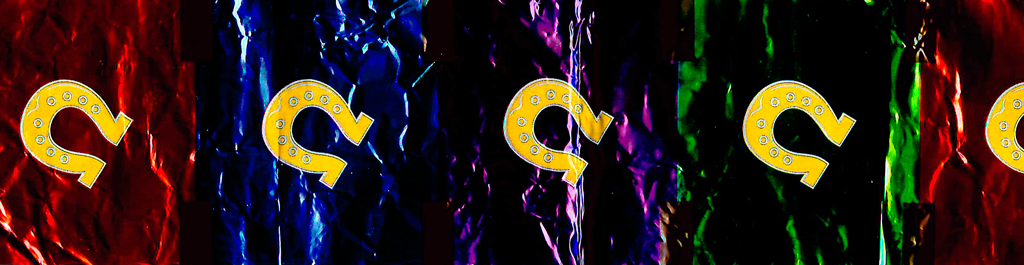

"Не правильно" подготовленный материал

Блестящий разноцветный фон, хороший контраст метки только с красным фоном
Трудно что-либо порекомендовать.



 Данные материалы образцов несут ознакомительный характер и ни при каких условиях не могут использоваться в качестве рекламных материалов.
