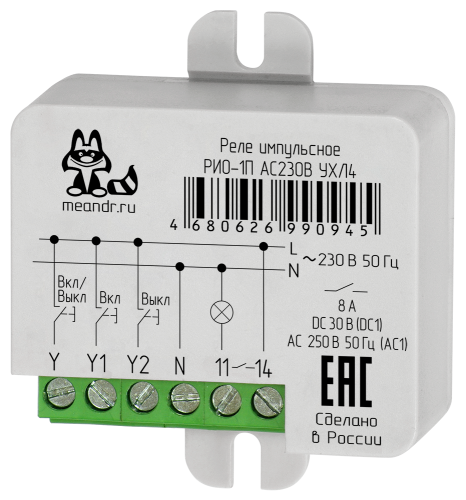

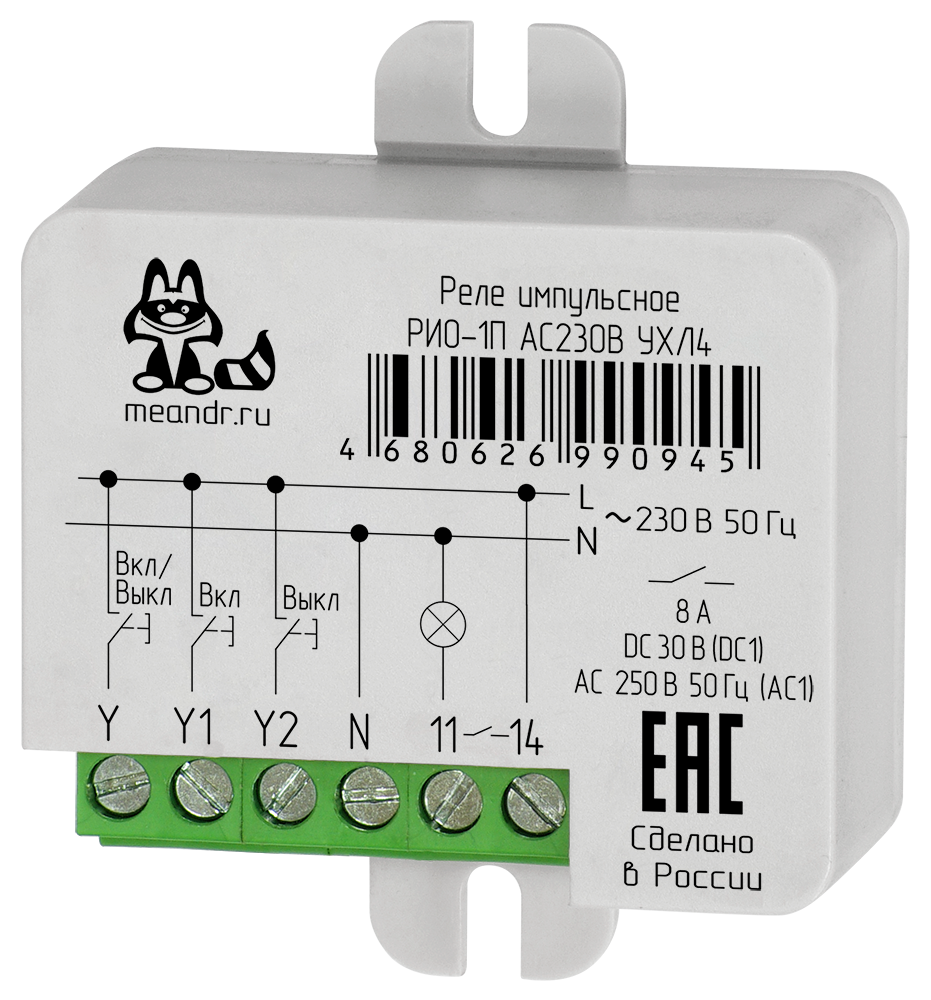

Импульсное реле управления освещением РИО-1П (реле памяти, бистабильное)

Реле импульсное РИО-1П
РИО-1П АС230В УХЛ4 стандарт
1502.00 руб. с НДС

спец.изделие
2072.00 руб. с НДС

РИО-1П ACDС24В УХЛ4 спец.изделие
2072.00 руб. с НДС

Наглядный пример работы импульсных реле для управления освещением в щитах производства KonstArtStudio


  • Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания




НАЗНАЧЕНИЕ РЕЛЕ
 Импульсное реле освещения РИО-1П (далее - реле) предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в пластмассовом корпусе и предназначено для установки на ровную поверхность или монтажную коробку, при этом необходимо удалить “лапки” крепления. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2

РАБОТА РЕЛЕ
Реле не требует оперативного питания. Любая команда управления является питанием. Диаграмма работы реле показана на рисунке ниже. Схемы подключения реле:  реле имеет три входа управления имеющие различные назначения и приоритет. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход Y2 имеет наивысший приоритет (если есть сигнал на входе, то вход Y1 и Y заблокированы), вход Y1 второй по приоритету (при наличии сигнала на входе Y1, заблокирован вход Y, при подаче сигнала на вход Y2 контакты реле можно разомкнуть), вход Y приоритета не имеет.
Датчик движения подключается к контакту Y1. При наличии сигнала от датчика движения на контакте Y1, контакты реле можно принудительно разомкнуть подав сигнал на контакты Y2.
В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а так же позволяет исключить подгорание контактов встроенного исполнительного реле. Технические характеристики приведены в таблице.

  •  ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
  •  Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РИО-1П
Параметр Ед.изм. РИО-1П AC230В РИО-1П AC100В РИО-1П ACDC24В
Питание
В
АС230 ± 10%
АС100 ± 10%
АСDC24 ± 10%
Минимальное время подачи сигнала управления, не менее, с
с
0,3
Время во включенном состоянии (по любому входу)

не ограничено

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более

шт.
20

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более

шт.
5
Задержка срабатывания реле, не более
с
0,25
Номинальное/максимальное коммутируемое напряжение
В
250/400

Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1)

А
16
Максимальный коммутируемый ток (<4с при скважности 10)
А
30
Максимальная нагрузка светодиодными лампами Вт 200 80 200
Максимальная нагрузка лампами накаливания Вт 2000 800 200
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5 шт. 25 х 36Вт - -
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Минимальная коммутируемая мощность (100В/5мA)
мВт
500
Электрическая прочность (питание - контакты) (50Гц - 1мин) В AC2000
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Максимальная частота коммутаций, не более
комм./ч
600
Присоединение


0,35 ÷ 2,5 мм2

Количество и тип контактов

1 замыкающий
Диапазон рабочих температур
0C
-25.....+55
Температура хранения
0C
-40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 / УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
22,5 х 41 х 49
Масса
кг
0,08

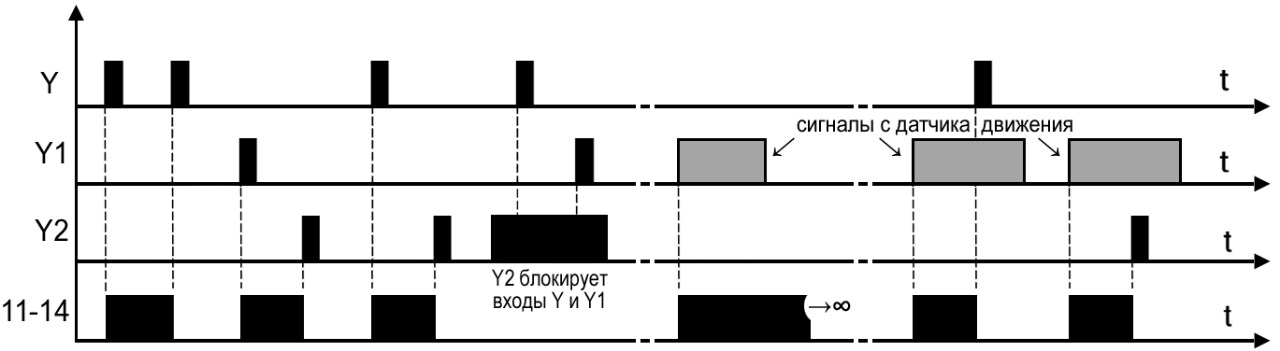

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы с датчиками движения РИО-1П

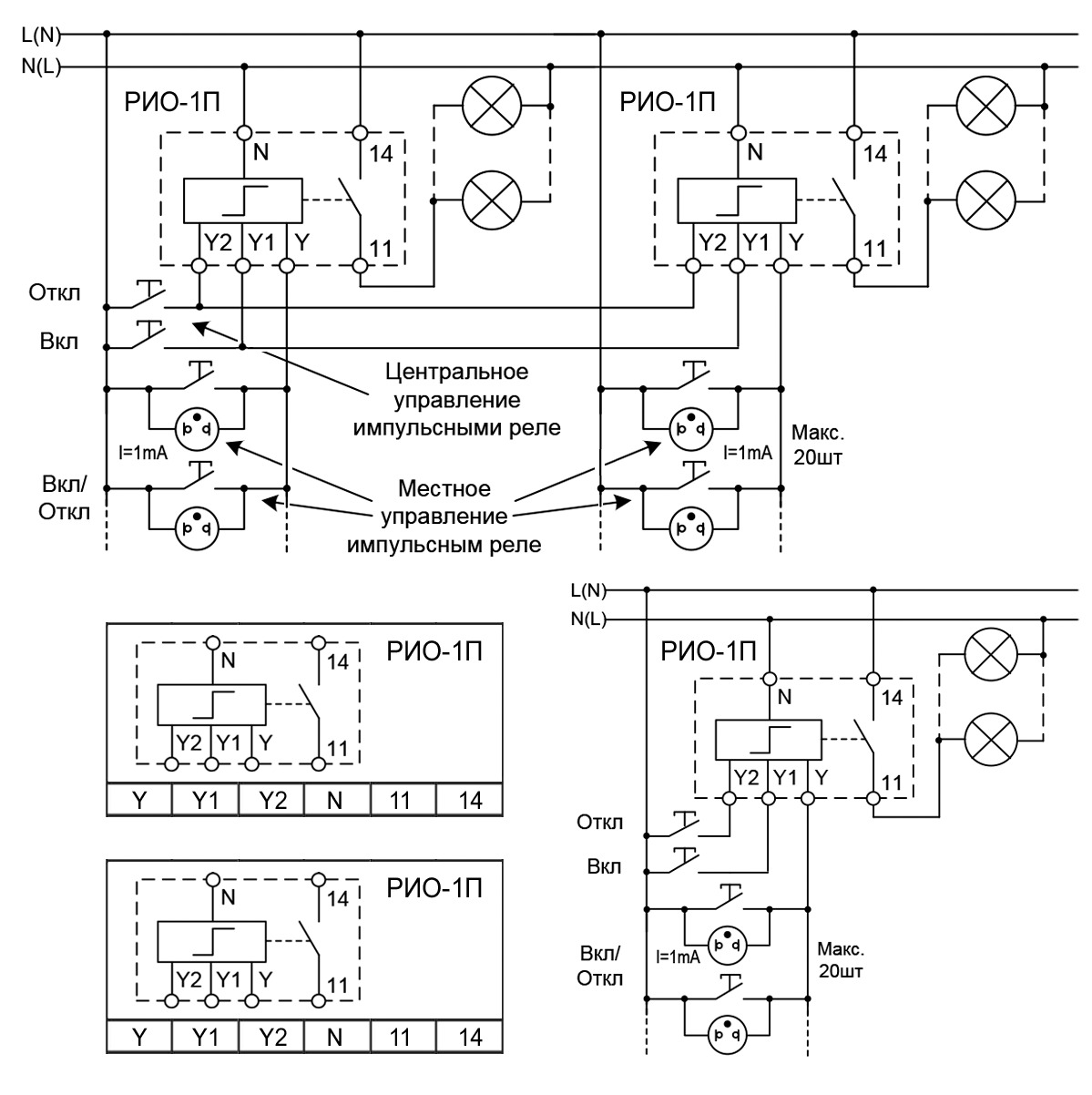

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РИО-1М - Местное, центральное управление несколькими импульсными реле

Местное, центральное управление несколькими импульсными реле.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление).

Схема подключения РИО-1М местное, центральное многоуровневое управление

Местное, центральное, центральное многоуровневое управление.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление); всеми уровнями одновременно управляют одной командой с одного места (центральное многоуровневое управление).

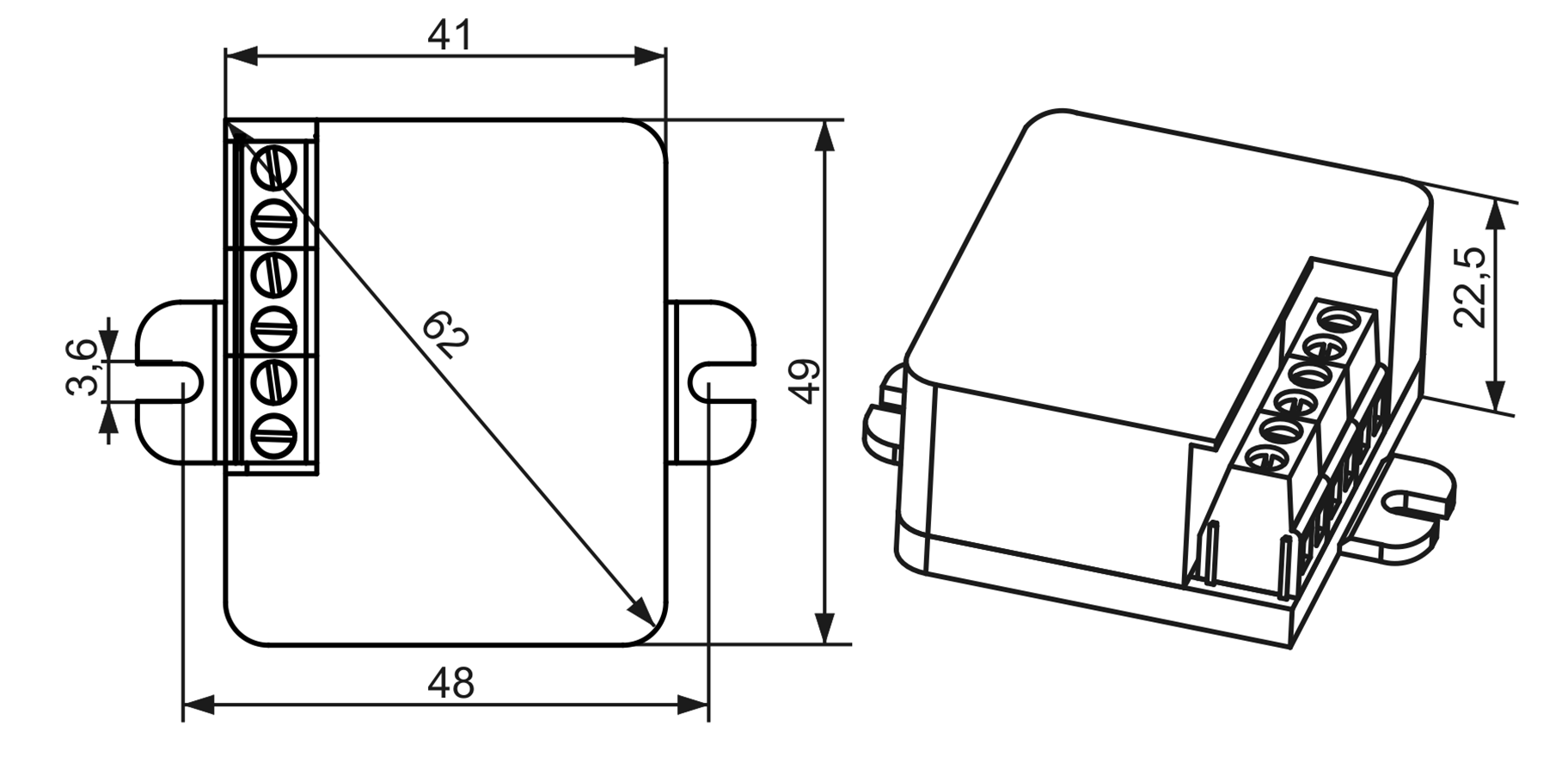

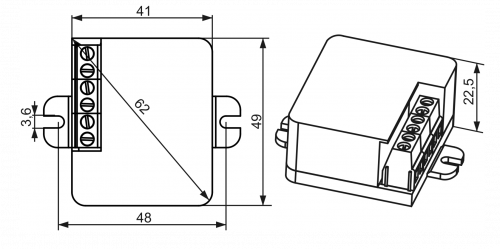

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры РИО-1П
ТУ 3425−003−31928807−2014
Сертификат соответствия EAC: смотреть
