Переключатель контактов ПКМ

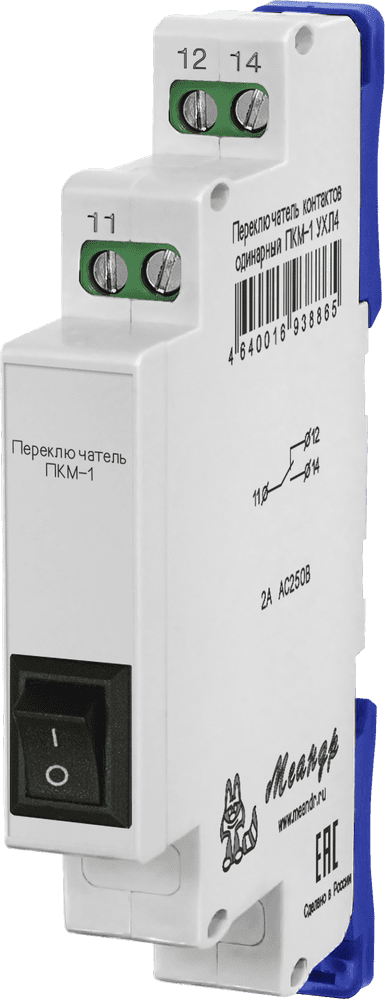

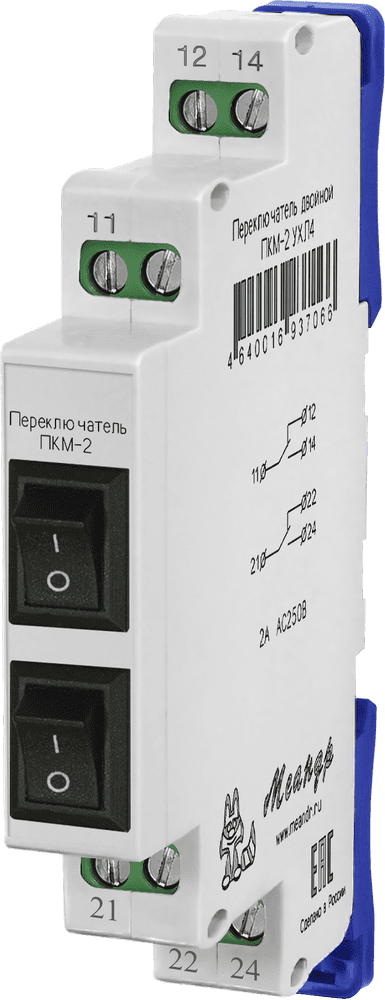

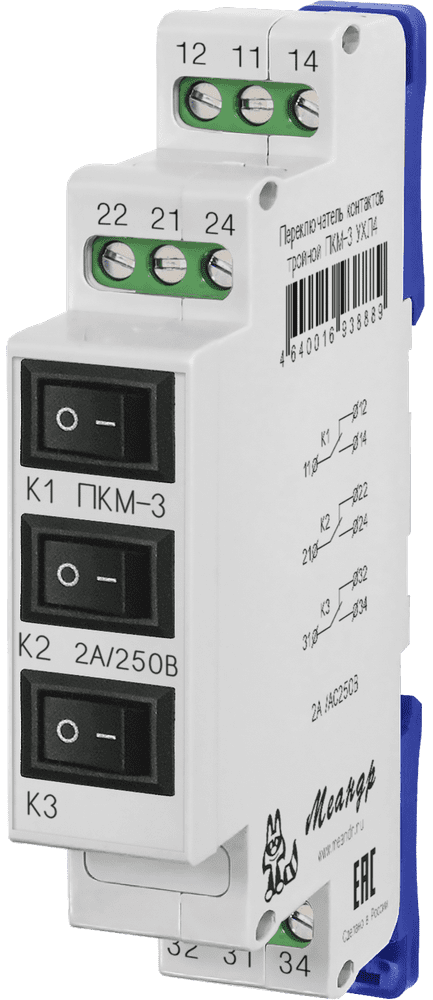

Переключатель ПКМ-1    Переключатель ПКМ-2    Переключатель ПКМ-3
ПКМ-1 2A AC250B УХЛ4
325.00 руб. с НДС

ПКМ-2 2A AC250В УХЛ4
403.00 руб. с НДС

ПКМ-3 2A AC250В УХЛ4
481.00 руб. с НДС


  • Возможность крепления на рейку-DIN и на ровную поверхность
  • Переднее присоединение проводников
  • Корпус шириной 3/4 модуля (13 мм) или 1 модуль (18мм) в зависимости от исполнения

НАЗНАЧЕНИЕ
Переключатель модульный ПКМ предназначен для использования в жилищных и промышленных проводках и охранных системах.

КОНСТРУКЦИЯ
 Переключатель выпускаются в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Схема подключения приведена на корпусе изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКМ
Параметр
Ед.изм.
ПКМ-1
ПКМ-2 ПКМ-3
Количество коммутируемых цепей ед. 1 2 3
Номинальное рабочее напряжение
В
250
Номинальный ток
А
2
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Диапазон рабочих температур
0С
-25...+55
Температура хранения 0С -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Относительная влажность % до 80 (при 25 0С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х62 18х93х62
Масса, не более кг 0,1 0,11 0,12

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты корпуса 13мм -13*92*63

Изделия соответствуют требованиям ГОСТ IEK 60947-5-1-2014

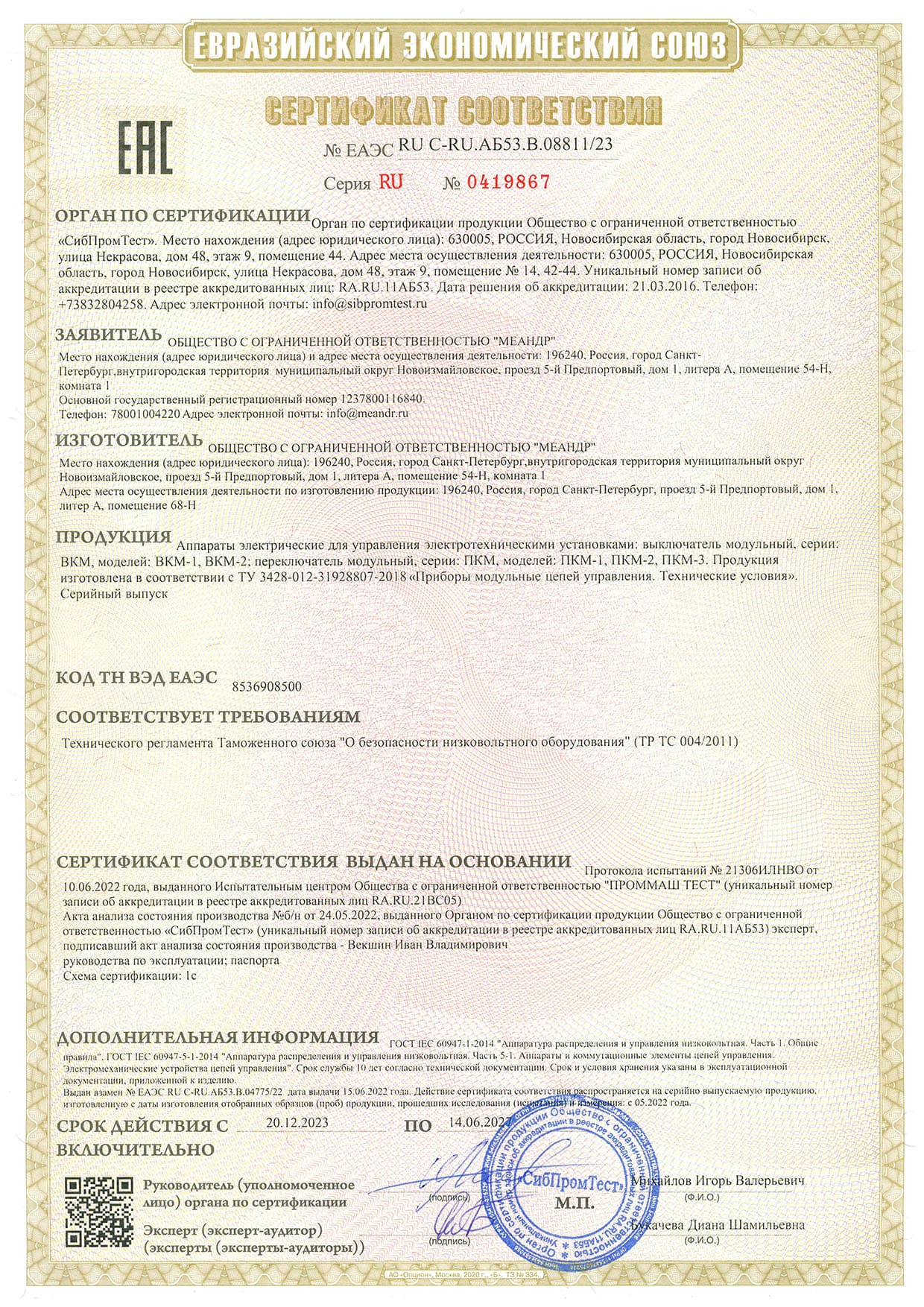

Сертификат соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ПКМ-1 2A AC250B УХЛ4
ПКМ-2 2A AC250В УХЛ4
ПКМ-3 2A AC250В УХЛ4

4640016938865
4640016938872
4640016938889

Руководство по эксплуатации  .PDF Скачать v08 05.24
