Амперметр/Вольтметр ВАР-М02 на DIN рейку

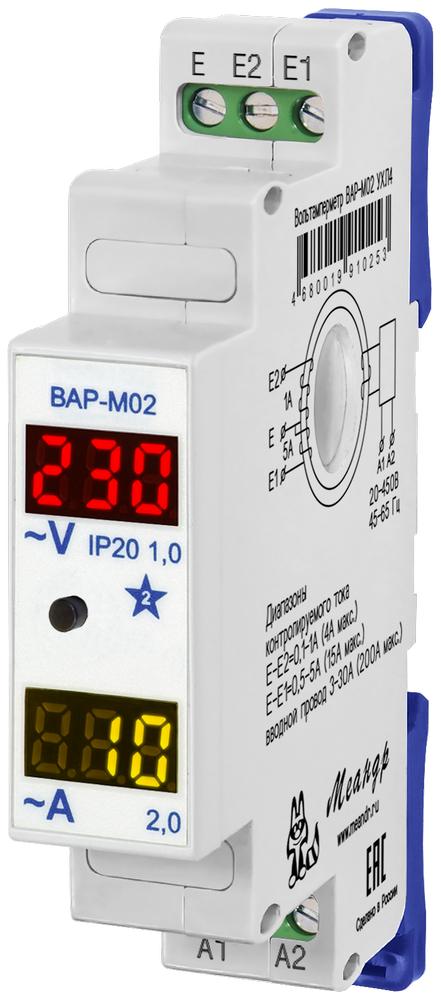

Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М02
ВАР-М02 АС20-450В УХЛ4
стандарт
2572.00 руб. с НДС

ВАР-М02 АС20-450В УХЛ2 спец. изделие
3550.00 руб. с НДС

спец. изделие
3550.00 руб. с НДС


  • Измерение среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20...450 В
  • Диапазон измеряемого напряжения - АС70...450 В
  • Рабочий диапазон частот - от 45 до 65 Гц
  • Бесконтактное измерение тока 3...30А
  • Контактное измерения тока (0.1 ... 1.0А, 0.5 … 5.0А)
  • Измерение мощности
  • Возможность подключения внешнего трансформатора тока до 1000А
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровой промышленный вольтамперметр ВАР-М02 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину  напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр не требует оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
 Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока.
 Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А.
 Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию).
 Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А.
 Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент).
 При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы подключения изображены на рисунке ниже и на корпусе прибора.

ВНИМАНИЕ: При измерении тока индикация разрядов измерений организована следующим образом:
  •  при измерении тока в диапазоне 0,1...1А (к примеру 0,5А) цифра 5 будет мигать
  •  при измерении тока в диапазоне 0,5...5А (к примеру 2,7А) цифра 2 горит постоянно, цифра 7 мигает
  •  двойное кратковременное нажатие на кнопку переводит вольтамперметр из режима измерения тока (А) в режим измерения мощности (в кВт)
 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие - Umax с момента последнего сброса
 2-е нажатие - Umin с момента последнего сброса
 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
 Удержание кнопки в течении 5 секунд - сброс.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М02
Параметр
Ед.изм.
ВАР-М02
Диапазон измеряемого напряжения
В
AC20...450
Частота измеряемого напряжения и тока
Гц
45...65, 400**, 25 *
Диапазон измеряемого тока, встроенный трансформатор тока AC
А
0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3...30,0 (через отверстие)
Диапазон измеряемого тока, внешний трансформатор тока
А
5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 999 (E-E1)
Основная погрешность измерений напряжения
%
1±1 единица младшего разряда
Основная погрешность измерений тока
%
2±2 единица младшего разряда
Потребляемая мощность, не более
Вт
1,5
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0C
-25…+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры мм 18х93х62
Масса
кг
0,08
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
50000
* - Спец.исполнение под заказ

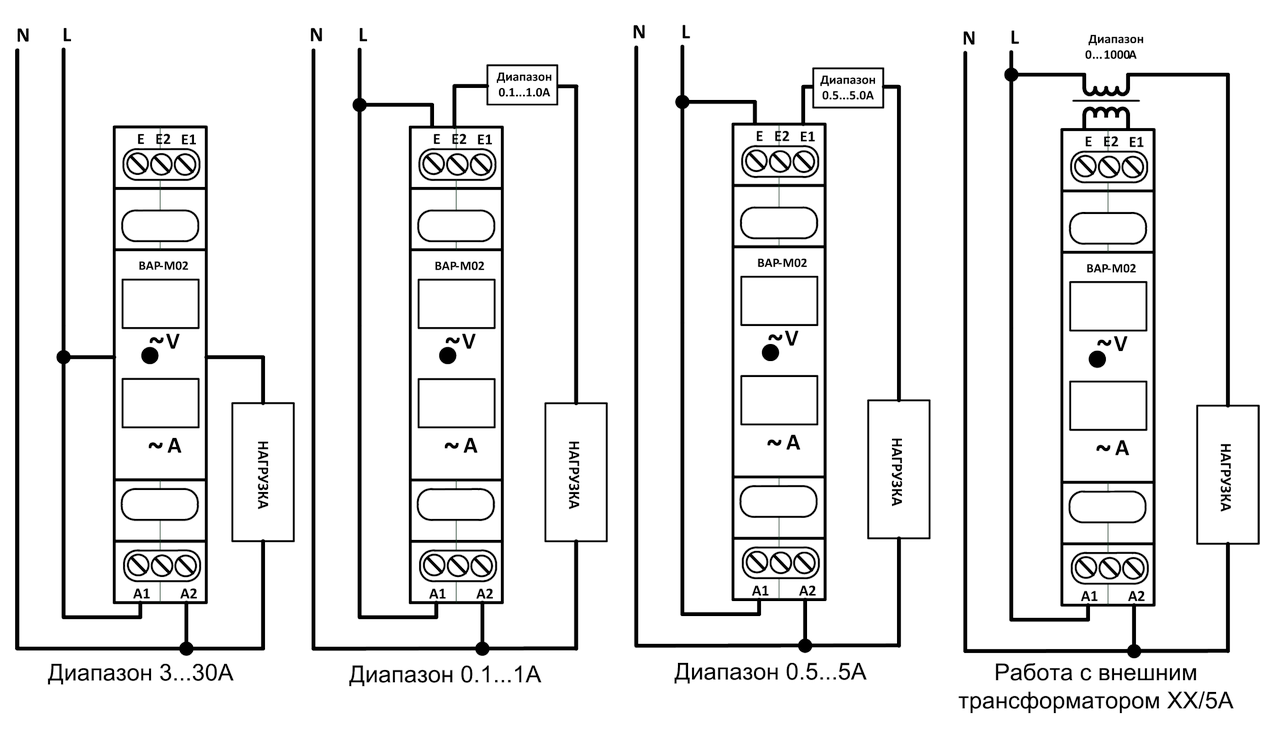

СХЕМЫ ПОДКЛЮЧЕНИЯ ВОЛЬТАМПЕРМЕТРА

Схема подключения ВАР-М02

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габаритные размеры ВАР-М02

ТУ 4221-001-31928807-2014
