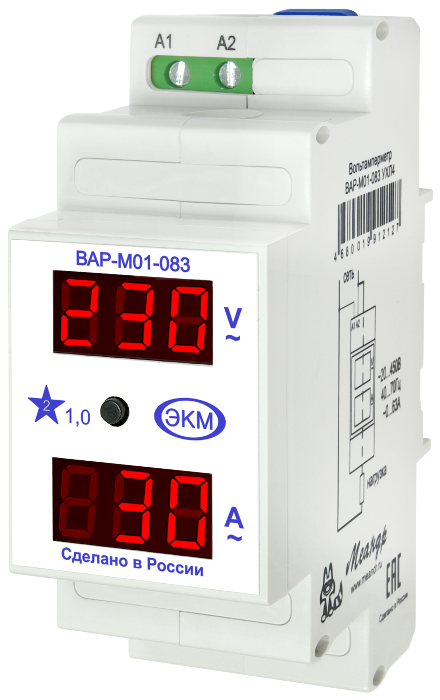

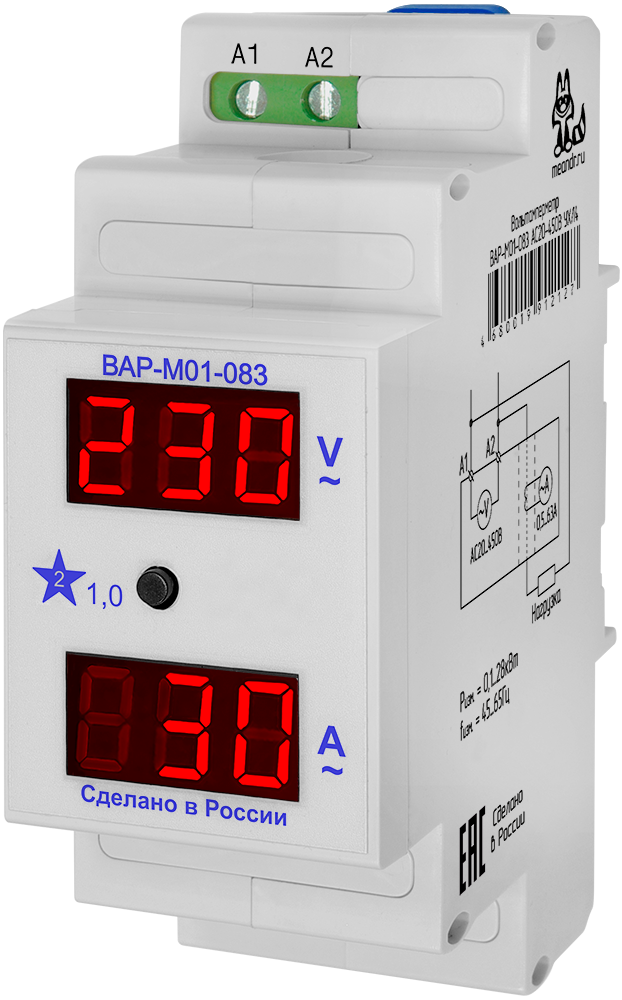

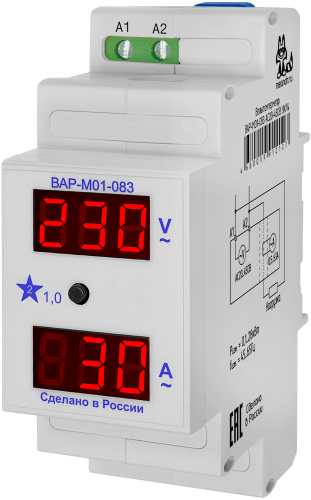

Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01-083 АС20-450В

Амперметр/Вольтметр ВАР-М01-083
ВАР-М01-083 АС20-450В УХЛ4
стандарт
2363.00 руб. с НДС

спец.
3261.00 руб. с НДС

ВАР-М01-083 AC150-600В УХЛ4 стандарт
2363.00 руб. с НДС

спец.
3261.00 руб. с НДС


  • Измерение среднеквадратичных значений напряжений и токов (True RMS)
  • Измерение мощности и потребляемой нагрузки
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20...450В
  • Рабочий диапазон частот - от 45 до 70Гц, 400Гц*
  • Бесконтактное измерение тока - 0,5...63А
  • Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
  • Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
  • Корпус шириной 2 модуля (35мм)

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровой вольтамперметр ВАР-М01-083 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на рисунке ниже и на корпусе прибора.
 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие - Umax с момента последнего сброса
 2-е нажатие - Umin с момента последнего сброса
 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
 Удержание кнопки в течении 5 секунд - сброс.

 По двойному клику кнопкой - индикация потребляемой мощности.
 По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1КВт).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01-083
Параметр
Ед.изм.
ВАР-М01-083
Измерительная цепь, она же питание

клеммы А1-А2
Диапазон измеряемого напряжения
В
АС20...450
Частота измеряемого напряжения
Гц
45…70, 400*
Измерение тока

Встроенный трансформатор тока
Диаметр отверстия для провода – 13мм
Диапазон измеряемого тока (RMS)
А
0,5...63
Основная погрешность измерений напряжения, не хуже

1%±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже

2%±1 ед. младшего разряда
Потребляемая мощность, не более
Вт
1,5
Диапазон рабочих температур
0С
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)

УХЛ4, УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 при 250С
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры
мм
35*88*63
Масса
кг
0,1
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
50000
* - Спец.исполнение

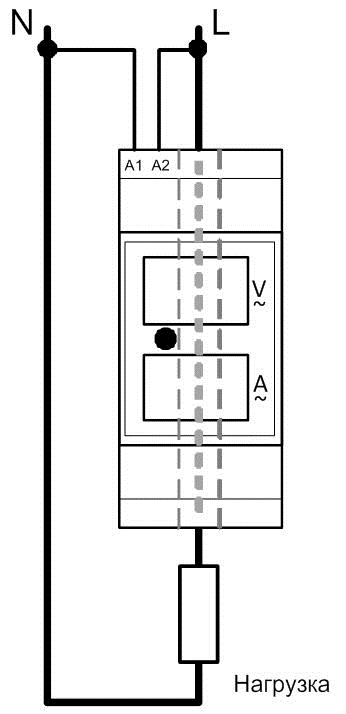

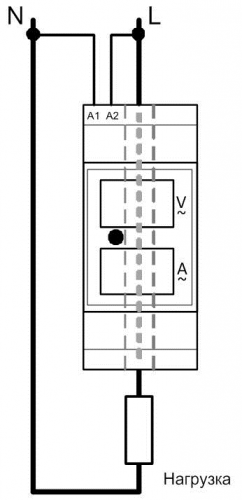

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения ВАР-М01-08

Вариант защиты до IP40
Вариант защиты до IP40

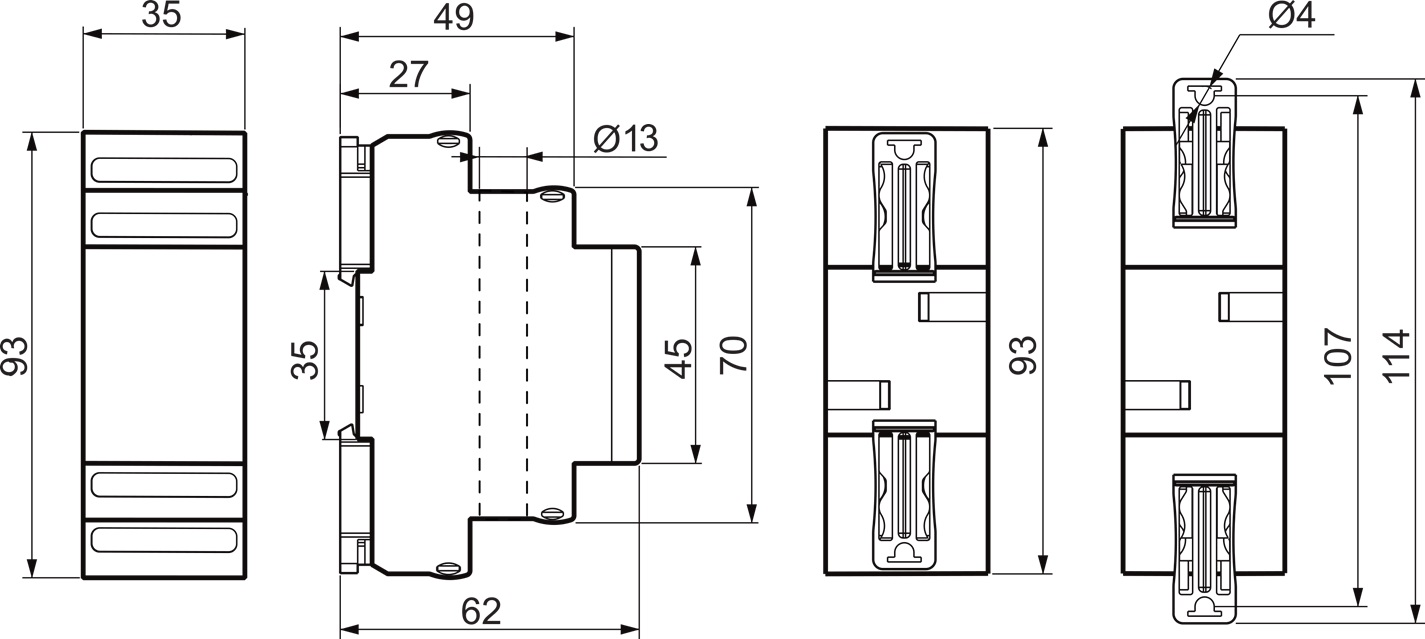

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габаритные размеры ВАР-М01-083

ТУ 4221-001-31928807-2014

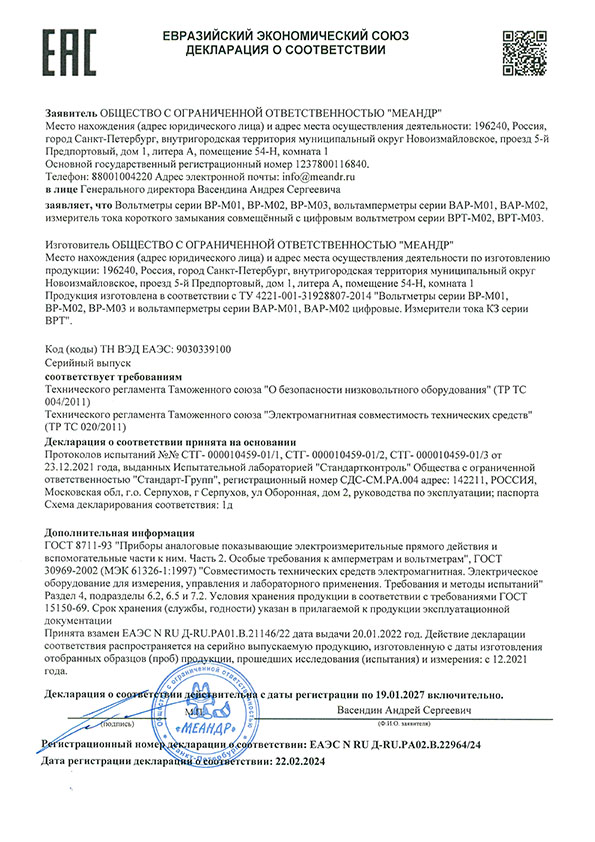

Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ВАР-М01-083 АС20-450В УХЛ4
ВАР-М01-083 АС20-450В УХЛ2
ВАР-М01-083 АС150-600В УХЛ4
ВАР-М01-083 АС20-450В УХЛ4 400Гц

4680019912127
2000016930764
2000016935585
2000016930542

Руководство по эксплуатации  PDF Скачать v13 03.2023
