Счетчик электроэнергии ВАР-М02 ВТ
|
|
ВАР-М02 ВТ УХЛ4
|
стандарт |
1687.00 руб. с НДС
|
|
ВАР-М02 ВТ УХЛ2
|
спец. изделие |
2329.00 руб. с НДС
|
- Подсчёт потреблённой электроэнергии кВт.ч
- Ширина корпуса 18мм
- Измерение среднеквадратичных значений напряжения, тока и мощности (RMS)
- Память максимальных и минимальных значений напряжения, тока и мощности
- Измерение потребляемой мощности до 28 кВт
- Диапазон измеряемого напряжения - 70 ... 450 В АС
- Диапазон измеряемого тока - 0.1 ... 63 А
- Рабочий диапазон частот - 45 ... 55 Гц
НАЗНАЧЕНИЕ
Комбинированный цифровой промышленный вольтамперметр ВАР-М02 ВТ (далее вольтамперметр) предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока и технологического учѐта потреблѐнной электроэнергии Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ

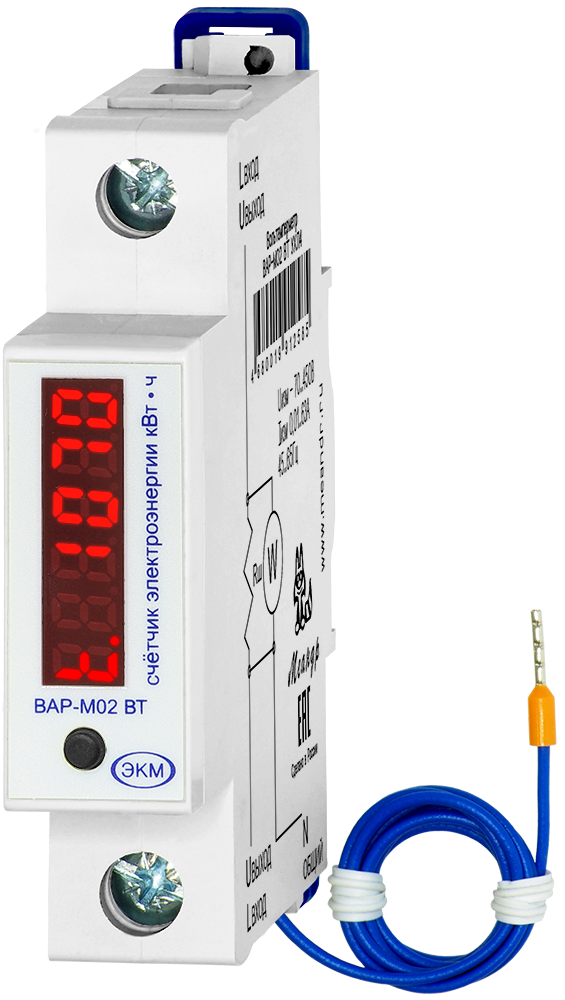

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе.. Конструкция клемм обеспечивает зажим проводов сечением до 33мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 100см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровой индикатор отображающий величину подсчитанной потреблѐнной электроэнергии и другие парметры, кнопка управления. Габаритные размеры приведены на рисунке.
РАБОТА ВОЛЬТМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно к измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). При работе Устройство осуществляет непрерывный контроль сетевого напряжения, тока, значения мощности и подсчѐт потреблѐнной электроэнергии за период времени с момента сброса. При работе Устройство осуществляет запись в энергонезависимую память значений максимального и минимального напряжения сети, максимального значения тока и максимальной мощности потреблѐнной нагрузкой. Схема подключения изображена на рисунке ниже и корпусе прибора. Алгоритм управления устройством приведен на рисунке ниже. Технические характеристики устройства приведены в таблице.
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь. Проводник с измеряемым током подключается к клеммам LВХОД и UВЫХОД.
Вольтамперметр осуществляет непрерывный контроль:
Вольтамперметр осуществляет непрерывный контроль:
- Cетевого напряжения;
- Тока;
- Значения мощности;
Два счётчика потреблённой электроэнергии: текущий и общий. Первый подсчитывает потреблённую электроэнергию за период времени с момента последнего сброса счётчика. Второй подсчитывает потреблённую электроэнергию за весь период времени с момента включения (или процедуры общего сброса) вольтамперметра.
Устройство записывает в энергонезависимую память значения:
Устройство записывает в энергонезависимую память значения:
- Максимального и минимального напряжения сети;
- Максимального тока;
- Максимальной мощности потреблённой нагрузкой;
- Значения текущего и общего счётчика потреблённой электроэнергии.
| Параметр | Ед.изм. | ВАР-М02 ВТ |
| Диапазон измеряемого напряжения (RMS) | В | 70...450 АС |
| Диапазон измеряемого тока (RMS) | А | 0.1...63 |
| Частота измеряемого напряжения и тока | Гц | 45…55 |
| Диапазон измерения мощности (RMS) | Вт | 7/70 В….28350/450В |
| Основная погрешность измерений напряжения, не более |
1%±1 ед. младшего разряда |
|
| Основная погрешность измерений тока, не более | 2%± 1 ед. младшего разряда | |
| Потребляемая мощность, не более | Вт | 1.5 |
| Диапазон рабочих температур | 0C | -25...+55(УХЛ4) –40...+55 (УХЛ2) |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) по исполнениям | УХЛ4, УХЛ2 | |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-961) | IP40 / IP20 | |
| Относительная влажность воздуха (при 25ºС), не более | % | до 80 при 25ºС |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | непрерывный | |
| Сечение подключаемых проводников | мм² | 0.5-35 |
|
Габаритные размеры
|
мм | 18 х 83 х 68 |
|
Масса
|
кг
|
0,07
|
|
Средний срок службы, не менее
|
лет
|
8
|
| Средняя наработка на отказ, не менее | ч | 50000 |
1) Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающим работу, а так же агрессивных га-зов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки устройства должно быть защищено от попаданий брызг воды, масел, эмульсий.

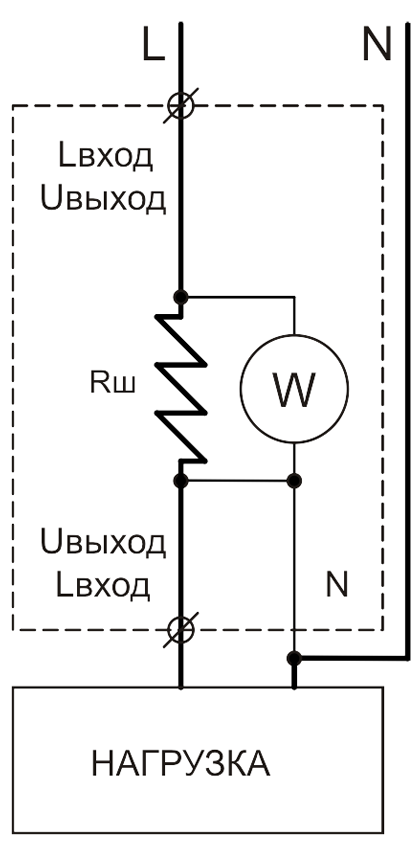

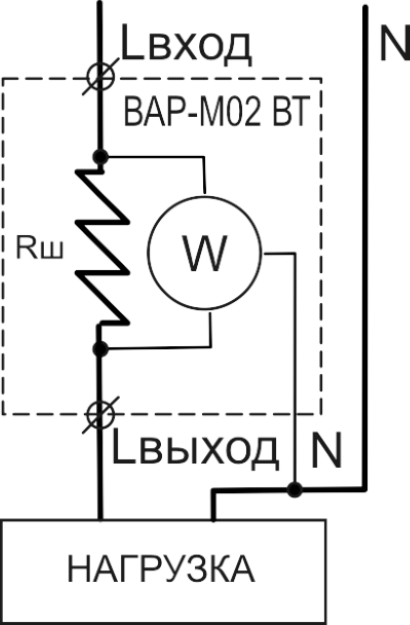

СХЕМА ПОДКЛЮЧЕНИЯ

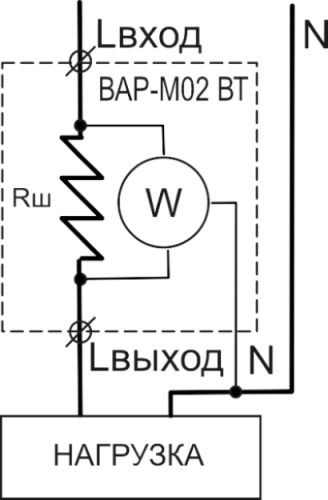

ВАРИАНТ ЗАЩИТЫ ДО IP40

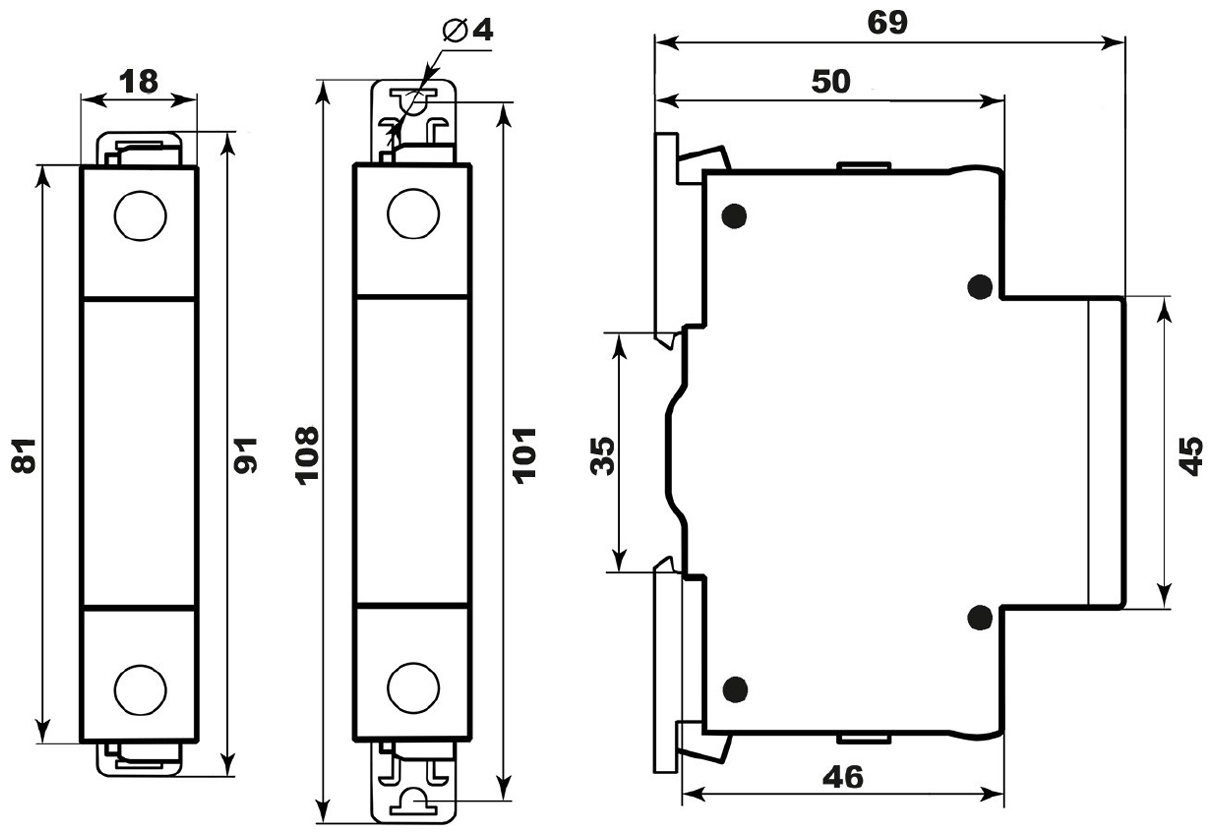

ГАБАРИТНЫЕ РАЗМЕРЫ
Важно!
Момент затяжки винтового соединения должен составлять
3.5 Н*м.
Момент затяжки винтового соединения должен составлять
3.5 Н*м.
ТУ 4221-001-31928807-2014
