Лампы сигнальные модульные ЛСМ

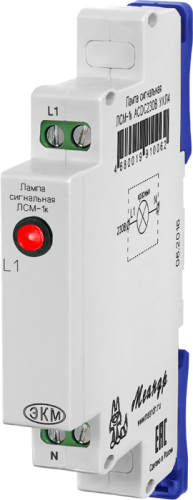

ЛСМ-1к
красный
ЛСМ-1з
зеленый

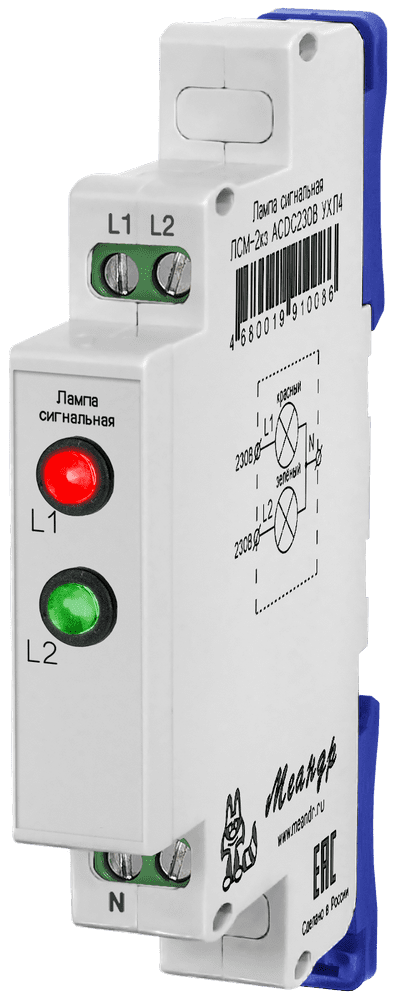

ЛСМ-2кз
красный
зеленый

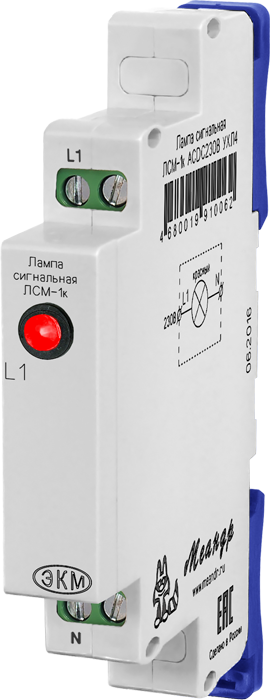

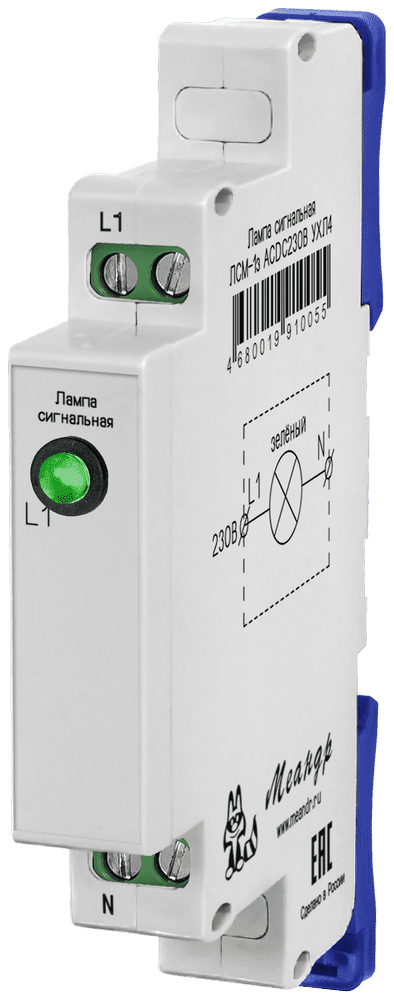

Лампа сигнальная модульная ЛСМ-1к Лампа сигнальная модульная ЛСМ-1з Лампа сигнальная модульная ЛСМ-2кз

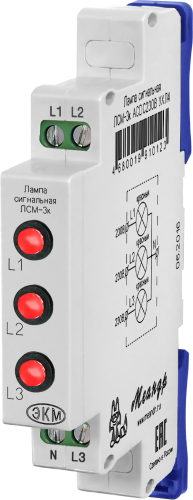

ЛСМ-3к
красный
красный
красный

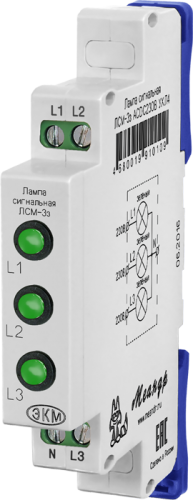

ЛСМ-3з
зеленый
зеленый
зеленый
ЛСМ-3жзк
желтый
зеленый
красный

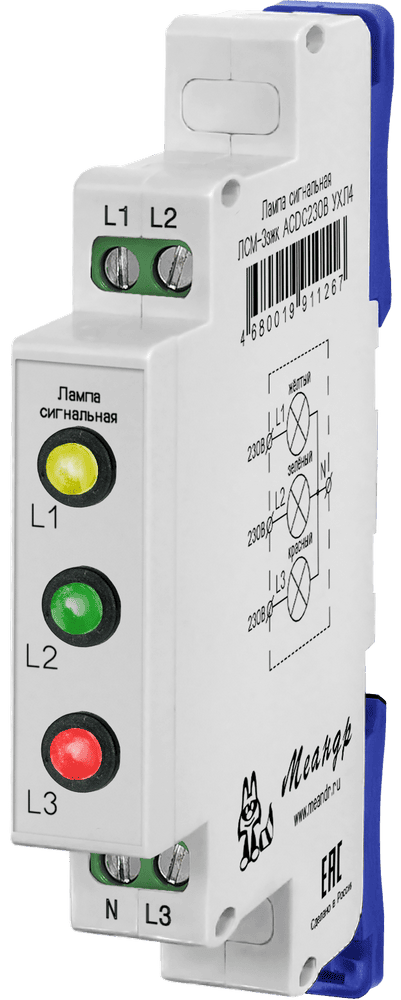

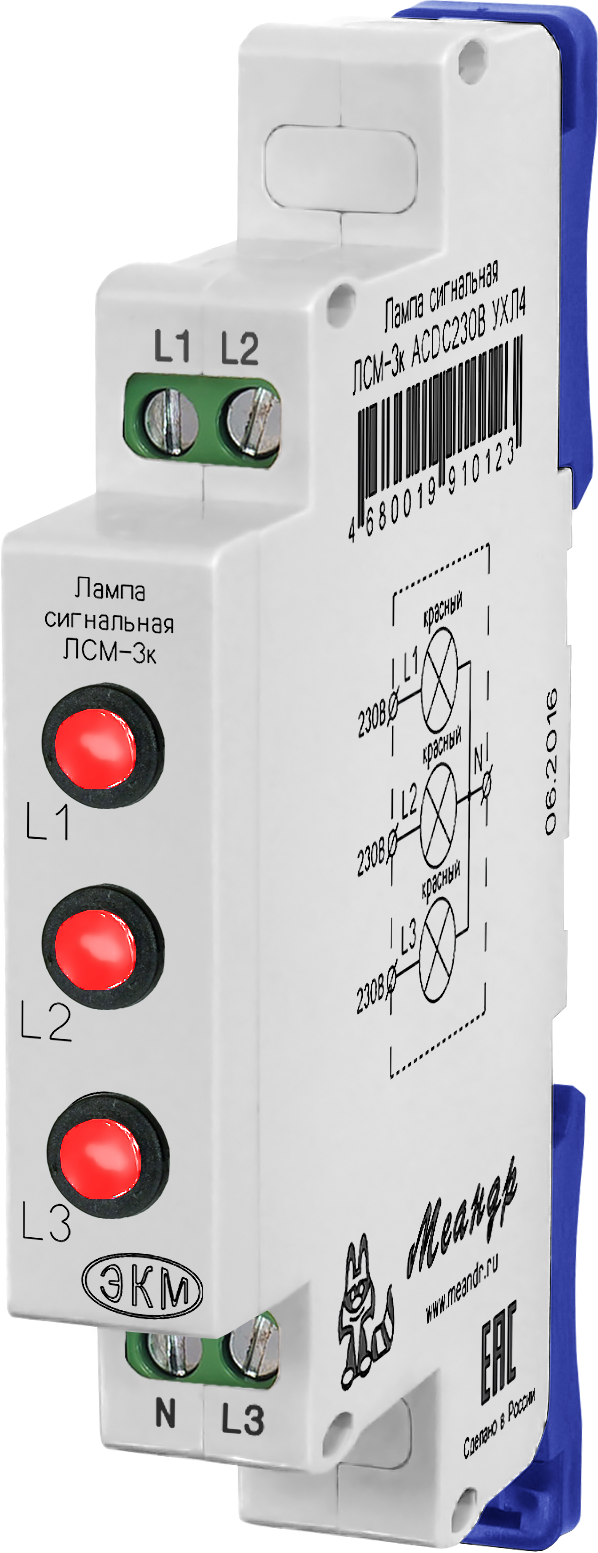

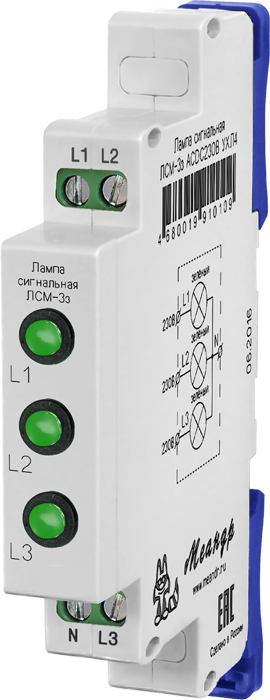

Лампа сигнальная модульная ЛСМ-3к Лампа сигнальная модульная ЛСМ-3з Лампа сигнальная модульная ЛСМ-3жзк
ЛСМ-1к ACDC230B УХЛ4
213.00 руб. с НДС

ЛСМ-1з ACDC230B УХЛ4
213.00 руб. с НДС

ЛСМ-2кз ACDC230B УХЛ4
280.00 руб. с НДС

ЛСМ-3к ACDC230B УХЛ4
370.00 руб. с НДС

ЛСМ-3з ACDC230B УХЛ4
370.00 руб. с НДС

ЛСМ-3жзк ACDC230B УХЛ4
370.00 руб. с НДС

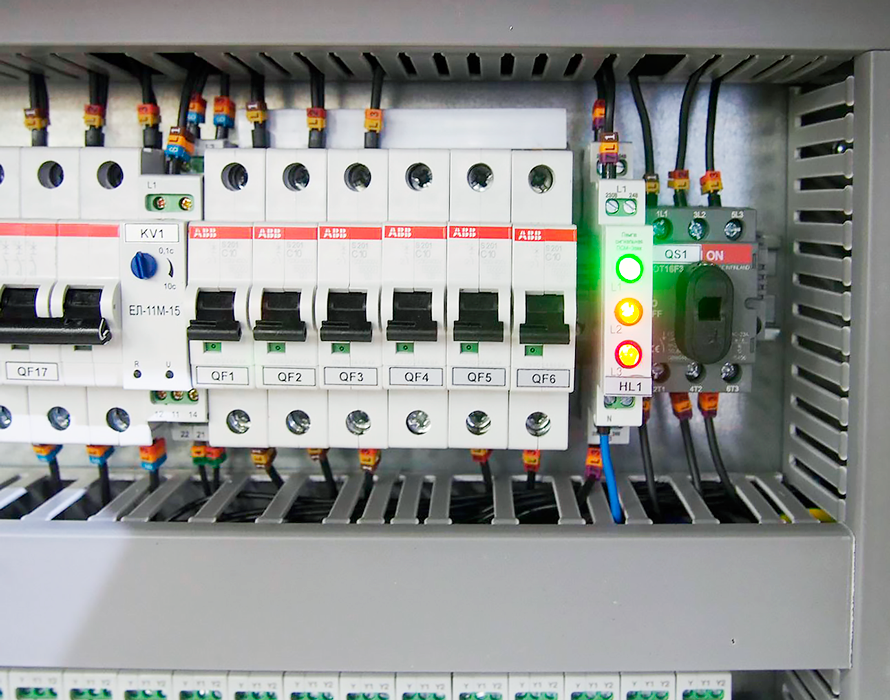

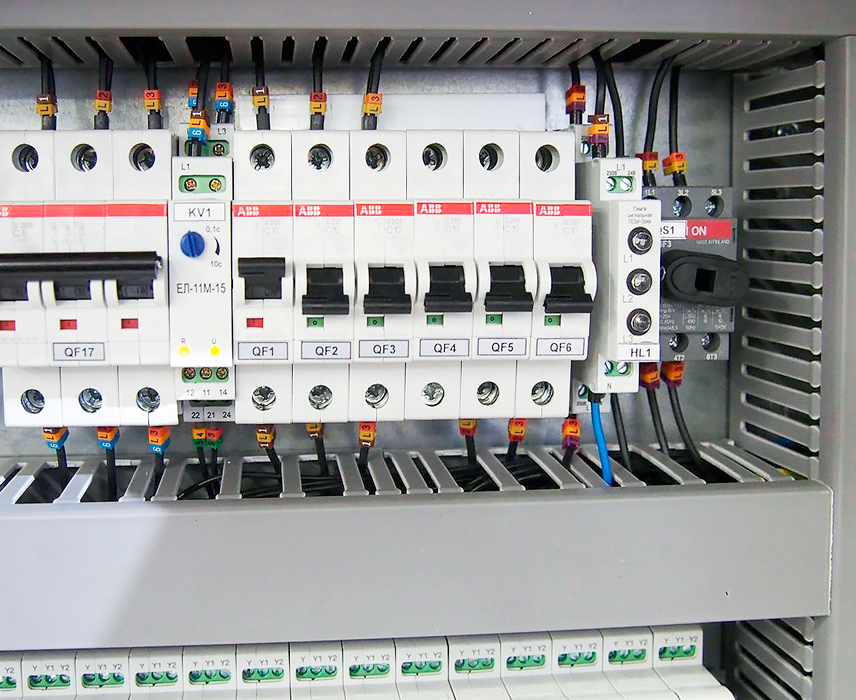

ФОТО применения сигнальных светодиодных ламп ЛСМ в щитах компании ООО "04кВ"

Применение ЛСМ модульных сигнальных ламп  Применение ЛСМ модульных сигнальных ламп

  • Возможность крепления на рейку-DIN или на ровную поверхность
  • Отображают наличие напряжения в контролируемой цепи
  • Корпус шириной 13мм
  • Варианты цвета свечения ламп: красный, зелёный, жёлтый

НАЗНАЧЕНИЕ ЛАМП
 Лампы сигнальные модульные ЛСМ (далее - лампы) предназначены для установки в распределительные щиты и служат для отображения наличия напряжения в контролируемой цепи. Возможные варианты исполнения и технические характеристик приведены в таблице ниже.

КОНСТРУКЦИЯ ЛАМП
 Лампы выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление  осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены 1, 2 или 3 светодиода (в зависимости от исполнения).

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм

ПОДКЛЮЧЕНИЕ И РАБОТА
 Установить лампу в щит и подключить к контролируемой цепи в соответствии с маркировкой на клеммах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛСМ
Параметр
Ед.изм.
ЛСМ-1з
ЛСМ-1к
ЛСМ-2кз
ЛСМ-3з
ЛСМ-3к
ЛСМ-3жзк
Соответствуем стандартам

ГОСТ Р 50030.1-2007
Номинальное напряжение
В
ACDC230В
Потребляемый ток одного индикатора мА <6
Порядок расположения цвета светодиодов (сверху вниз)

зелёный
красный
красный
зелёный
зелёный
красный
жёлтый
зелёный
красный
Диапазон рабочих температур
0C
-25...+55
Температура хранения
0C
-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х67
Масса, не более
кг
0,04
0,05
0,06

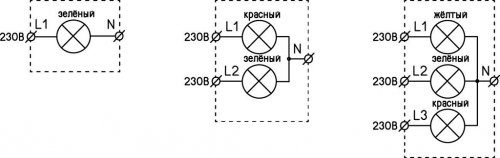

СХЕМЫ ПОДКЛЮЧЕНИЯ
Схемы подключения ЛСМ

Вариант защиты до IP40
Вариант защиты до IP40

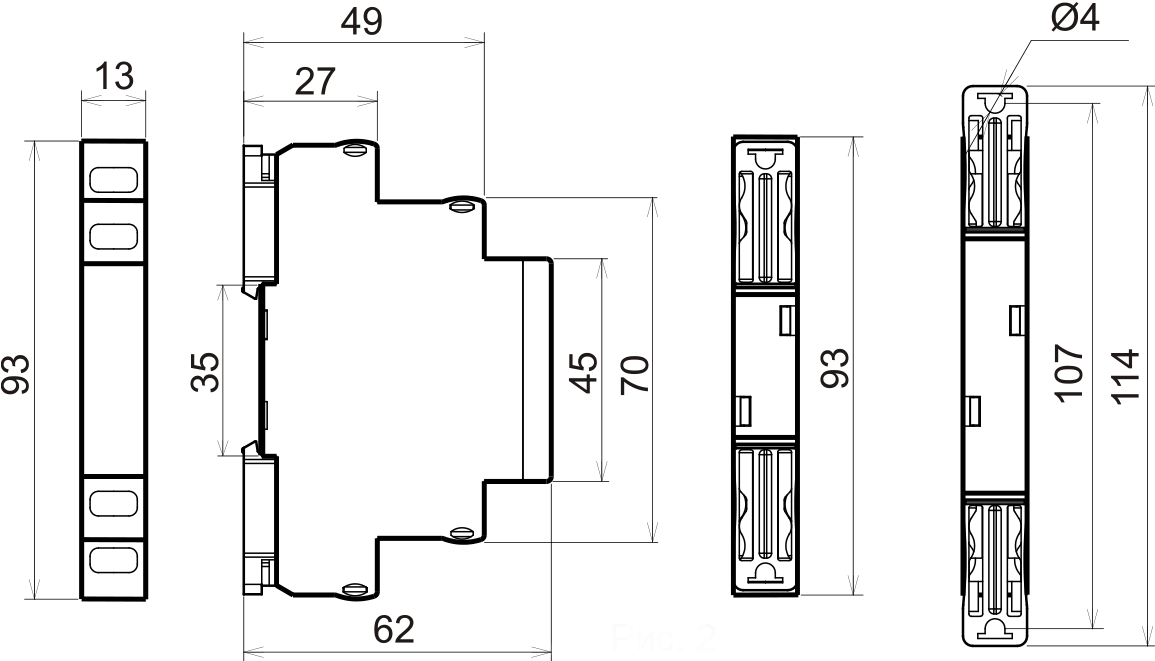

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты корпуса 13мм -13*92*63

Изделия соответствуют требованиям ГОСТ IEK 60947-5-1-2014

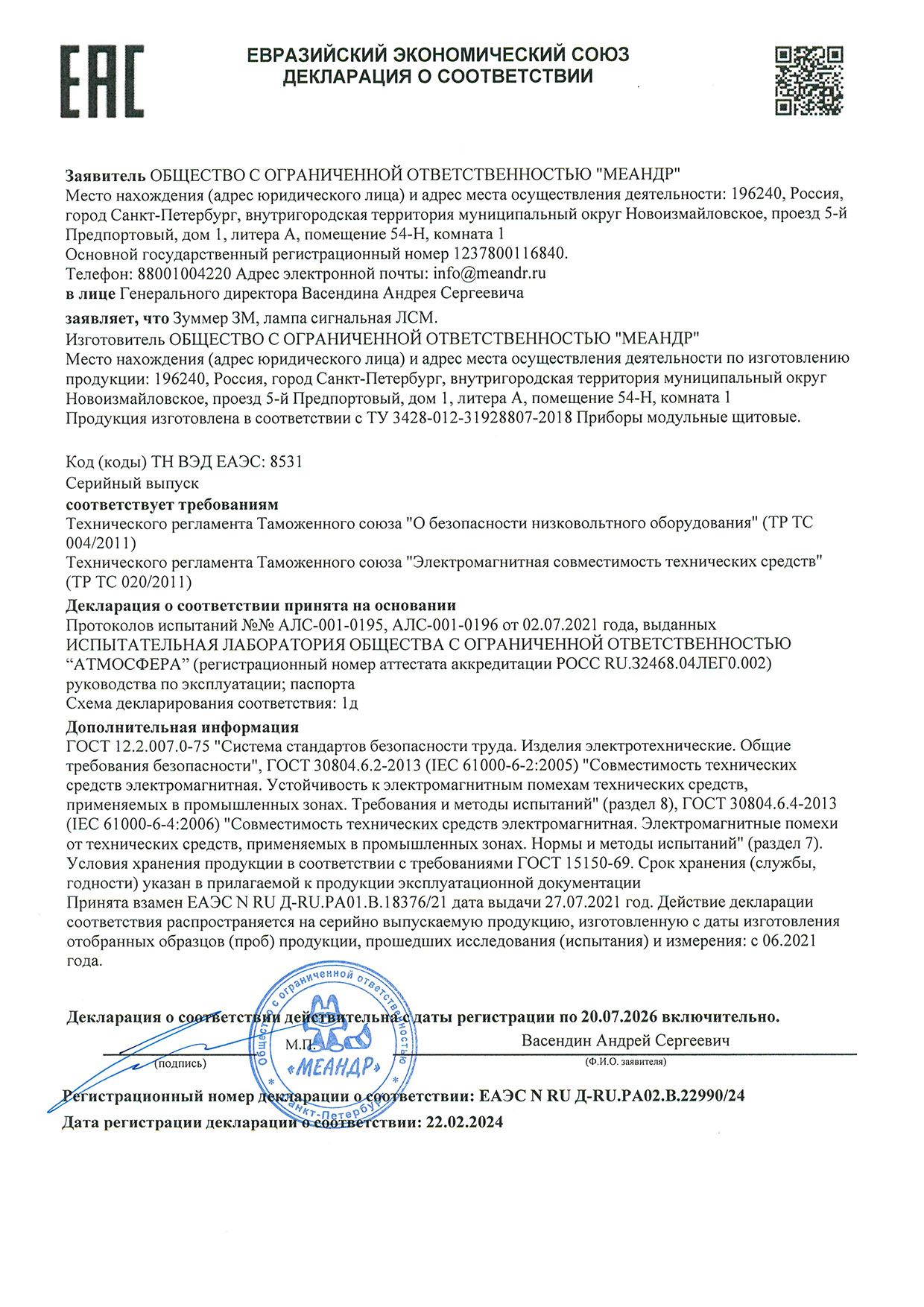

Сертификат соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ЛСМ-1к ACDC230B УХЛ4
ЛСМ-1з ACDC230B УХЛ4
ЛСМ-2кз ACDC230B УХЛ4
ЛСМ-3к ACDC230B УХЛ4
ЛСМ-3з ACDC230B УХЛ4
ЛСМ-3жзк ACDC230B УХЛ4

4680019910062
4680019910055
4680019910086
4680019910123
4680019910109
4680019911267

Руководство по эксплуатации .PDF  Скачать v12 05.24
3D модель .STEP Скачать 03.21
