Датчики угла (энкодеры)


 Датчик угла поворота или энкодер - это прибор, предназначенный для преобразования угла поворота вращающегося объекта (вала) в электрические сигналы, позволяющие определить скорость и  угол его поворота.

По принципу работы энкодеры бывают:
  • оптические -  энкодеры имеют жёстко закреплённый соосно валу стеклянный диск с прецизионной оптической шкалой. При вращении объекта оптопара считывает информацию, а электроника преобразовывает её в последовательность дискретных электрических импульсов;
  • магнитные - энкодеры с высокой точностью регистрируют прохождение магнитных полюсов вращающегося магнитного элемента непосредственно вблизи чувствительного элемента, преобразуя эти данные в соответствующий цифровой код;
  • механические - энкодеры содержат диск из диэлектрика с нанесёнными выпуклыми, проводящими  участками. Считывание абсолютного угла поворота диска производится линейкой контактов в случае механической схемы.

 Так же энкодеры подразделяются на:

Инкрементальные - это энкодеры, которые механическое вращение вала генерируют последовательный импульсный цифровой код, содержащий информацию относительно угла поворота объекта. Если вал останавливается, то останавливается и передача импульсов. Основным рабочим параметром датчика является количество импульсов за один оборот.  Для вычисления угловой скорости объекта процессор в тахометре выполняет дифференцирование количества импульсов во времени, таким образом показывая сразу величину скорости, то есть число оборотов в минуту. Выходной сигнал имеет два канала, что позволяет определять направление вращения. Имеется также цифровой выход нулевой метки, который позволяет всегда рассчитать абсолютное положение вала.

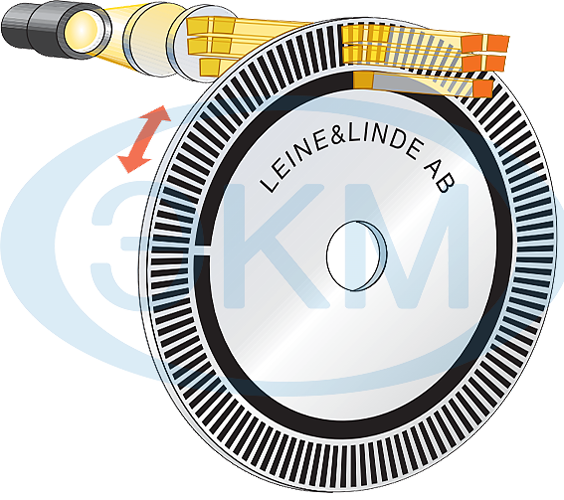

Принцип работы инкрементального энкодера

Абсолютные - энкодеры и оптические,  и магнитные имеют своей основной характеристикой число шагов, то есть уникальных кодов на оборот. Главное отличие абсолютных энкодеров от инкрементальных, это свойство не терять свою позицию при исчезновении питания.

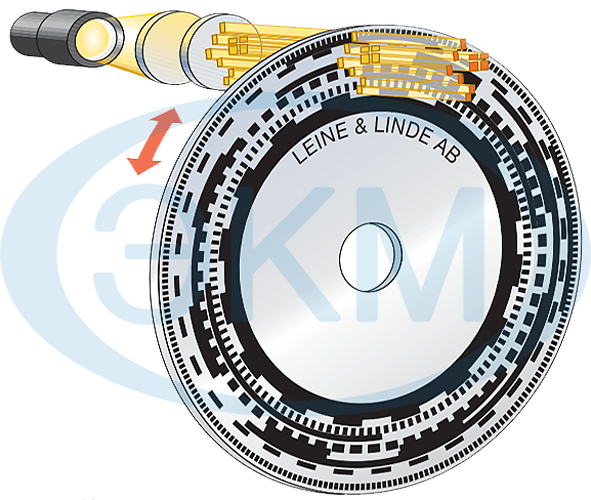

Принцип работы абсолютного энкодера

компания была основана в 1967, главный офис в Швеции. За сорок лет компания Leine & Linde стала мировым лидером по производству энкодеров. Компания LEINE-LINDE  основной упор в разработке и производстве энкодеров и систем измерения длинны делает на тяжелую промышленность. Помимо "общепромышленнных" датчиков, применяемых во многих отраслях производства фирмой Leine&Linde были разработаны энкодеры серии "800" предназначенные для тяжелых условий эксплуатации. Основное распространение этот тип энкодеров получил в целлюлозно-бумажной и лесоперерабатывающей промышленности, а также в тяжелом машиностроении, нефте и газодобывающем, подъемно-транспортном и крановом оборудовании. Компания выпускает серийно системы линейного перемещения на основе инкрементальных и абсолютных энкодеров.
 Сегодня компания предлагает широкий спектр энкодеров (вращающиеся энкодеры, абсолютные энкодеры, безотносительные энкодеры), сопутствующее оборудование и аксессуары, предназначенные для использования в современных измерительных системах.  Вся продукция компании Leine & Linde отличается высоким уровнем качества, надежностью и легкостью эксплуатации.

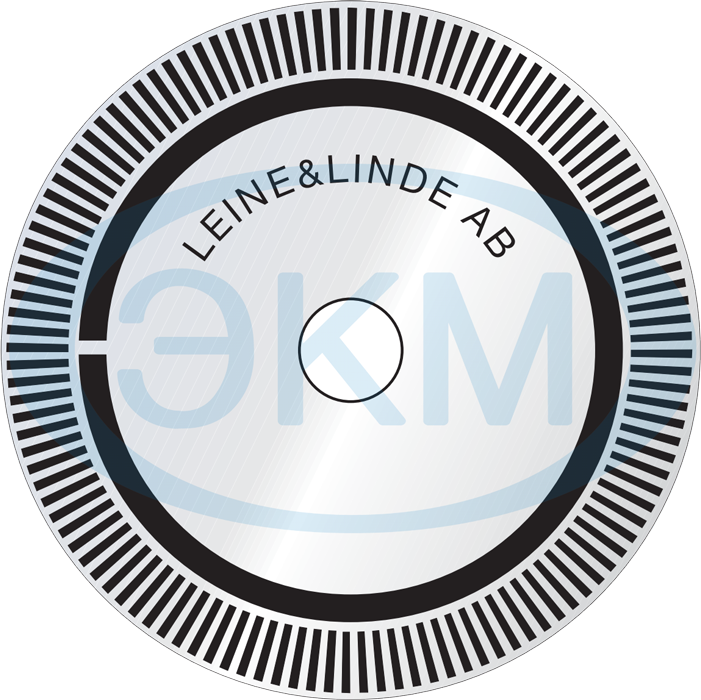

Диск инкрементального энкодера

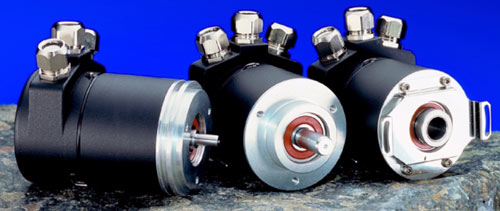

  Простейшие датчики угла компании LEINE-LINDE представлены тремя сериями: миниатюрные энкодеры, общепромышленное исполнение энкодеров и для тяжелых условий эксплуатации.
 Используют их во многих современных измерительных приборах, которые нуждаются в регистрации высокоточных измерений углов, вращения, поворотов и наклонов. Компания выпускает энкодеры от 1 до 10000 имп/об.

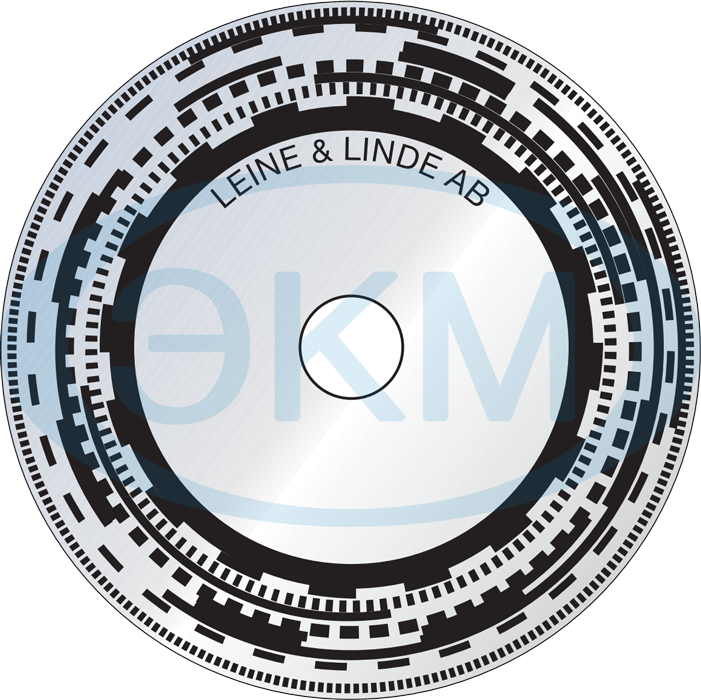

Диск абсолютного энкодера
 Абсолютные энкодеры компании Leine&Linde предназначены для систем с высокими требованиями точности измерений и безопасности (системы позиционирования, крановые установки, ветряные электростанции, упаковочные машины, лифтовое оборудование и т.д.).
 Поставляются однооборотные и многооборотные абсолютные датчики углов поворота.
 Абсолютные энкодеры способны сохранять текущее положение вала в пределах 360 градусов при отсутствии напряжения питания и способны запоминать количество сделанных оборотов.


СПЕЦИАЛИЗИРОВАННАЯ СЕРИЯ ЭНКОДЕРОВ
СПЕЦИАЛИЗИРОВАННАЯ СЕРИЯ ЭНКОДЕРОВ
 Особая серия датчиков угла положения предназначенная для сверхтяжелых и экстремальных условиях работы, одна из перспективных линеек продукции данной компании.

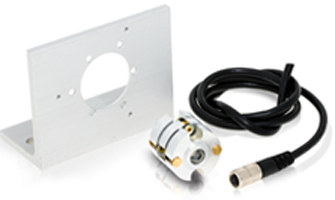

ПРИНАДЛЕЖНОСТИ ДЛЯ ЭНКОДЕРОВ
Аксесуарры для энкодеров
 Аксессуары и принадлежности для энкодеров от муфт до конвекторов.
