Барьерные датчики

ВИКО-Б-33-М12 барьерный датчик 3мВИКО-Б-51-М18 барьерный датчик 5мВИКО-Б-109 барьерный датчик 10м
ВИКО-Б-32-М12
1500.00 руб. с НДС

ВИКО-Б-44-М18
1300.00 руб. с НДС

ВИКО-Б-52-М18
1300.00 руб. с НДС

ВИКО-Б-109-П3
1990.00 руб. с НДС


  • Визуальный контроль срабатывания
  • Широкий диапазон питающего напряжения
  • Широкий диапазон расстояния воздействия
  • Не реагирует на внешнюю засветку
  • Защита от переполюсовки питающего напряжения

НАЗНАЧЕНИЕ БАРЬЕРНОГО ОПТИЧЕСКОГО ДАТЧИКА
 Бесконтактный барьерный датчик ВИКО-Б предназначен для работы в составе систем контроля доступа в зоны, где появление посторонних предметов недопустимо. Контроль доступа обеспечивается путём ограждения контролируемой зоны световой завесой и выдачей сигнала в систему управления в момент пересечения светового луча непрозрачным объектом. Датчик может использоваться для подсчёта продукции на конвейерных линиях.

Полезные ссылки:

РАБОТА БАРЬЕРНОГО ОПТИЧЕСКОГО ДАТЧИКА
 Датчик представляет собой электронное устройство, которое обнаруживает контролируемый объект, прерывающий оптическое излучение. Приёмник датчика имеет полупроводниковый или релейный выход. Датчики состоят из излучателя и приёмника располагаемых на одной оптической оси. При подаче питания излучатель формирует сфокусированный световой луч. Приёмник срабатывает при прерывании луча от излучателя контролируемым объектом. Датчики отличаются большой дальностью действия, высокой помехозащищённостью от воздействия посторонних факторов (пыль, капли воды и др. жидкости). Датчики снабжены регуляторами чувствительности и СД индикаторами состояний. Использование диафрагмы позволяет производить регулировку по минимальным размерам объекта контроля. Излучатель и приёмник для одного типа датчика выполнены в одинаковых корпусах.
 После проведения регулировки чувствительности датчика (только у датчика ВИКО-Б-44-М18) следует защитить потенциометр от пыли и грязи (например, заклеить защитной лентой). Задание режима работы выхода осуществляется потенциалом между проводом управления и минусом питания. Высоким потенциалом (см. схемы подключения) задается режим «dark off», низким — режим «dark on».

 ВНИМАНИЕ:  Провод управления обязательно должен быть подключён к плюсу или минусу питания.
 Датчик имеет многофункциональную двухцветную светодиодную индикацию:
 красный — нет сигнала (луч перекрыт объектом);
 зелёный — сигнал нормальный;
 красно-зелёный — сигнал слабый (опасная зона, датчик может давать ложные срабатывания; возможно, причиной является загрязнение или запыление оптики);
 красный мигающий — перегрузка выходного каскада, срабатывание защиты.

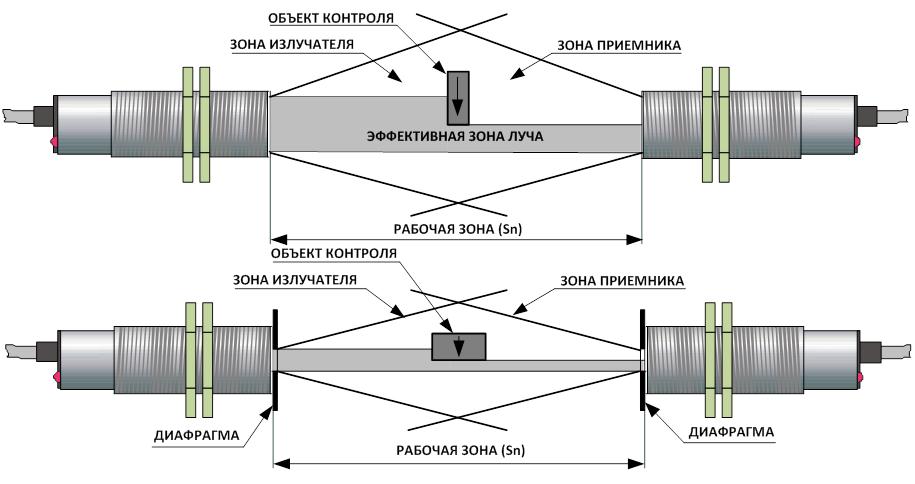

Принцип действия барьерного оптического датчика ВИКО-Б

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАРЬЕРНОГО ДАТЧИКА ВИКО-Б
Тип датчика
Ед.Изм.
ВИКО-Б-32-М12
ВИКО-Б-52-М18
ВИКО-Б-57-М18
ВИКО-Б-44-М18
ВИКО-Б-109-П3
Напряжение питания
В
DC10...30
DC10...30
AC90...250
DC10...30
DC24-240/AC24-240
Номинальный ток нагрузки
мА
200
150
DC30В-3А/AC250В-3A
Падение напряжения в открытом состоянии
В
1,5

-
Ток потребления без нагрузки (изл/пр-к)
мА
<15/<15
<20/<10
20
Ток срабатывания защиты
мА
нет
200
нет
Номинальное расстояние воздействия, Sn
м
3
5
5
4
10
Максимальная частота переключения
Гц
400
80
50
Угол расхождения луча от оптической оси
градусы
3...5
Тип выхода (схемы подключения)

NPN NO
NPN АС-NO
PNP NO+NC
Релейный (1п)
Задержка на включение выхода, не более
мс
2
7
10
Задержка на выключение выхода, не более
мс
2
7
10
Время готовности, не более
мс
100
200
200
200
200
Посторонняя подсветка
лк
10000
10000
-
Регулировка чувствительности

нет
есть
нет
Индикация рабочего режима

Красный CД
Зелёный СД
Зелёный СД
Спектр излучения
нм
800...900
850...950
800...950
Степень защиты

IP54
Способ подключения

Кабель 2/3 x 0,2мм2-2м
Температура окружающей среды
0C
-25…+55
-25…+70
-25…+55
Материал корпуса

Латунь (хром)
Пластик АВС
Полиамид
Полиамид
Пластик АВС
Масса
кг
0,14
0,2
0,178
0,178
0,356

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИЁМНИКА
ВИКО-Б-32-М12, ВИКО-Б-52-М18
ВИКО-Б-57-М18
ВИКО-Б-44-М18
ВИКО-Б-109-П3

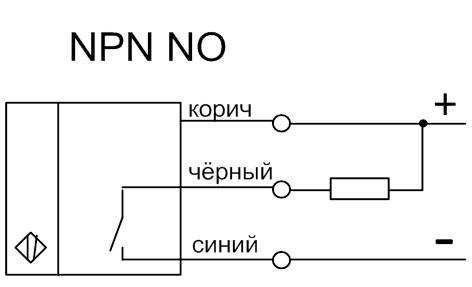

Схема подключения приёмника датчика ВИКО-Б NPN NO

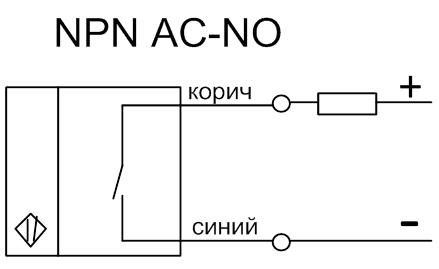

Схема подключения приёмника датчика ВИКО-Б NPN AC-NO

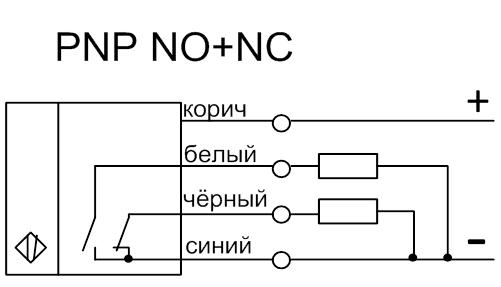

Схема подключения приёмника датчика ВИКО-Б PNP NO-NC

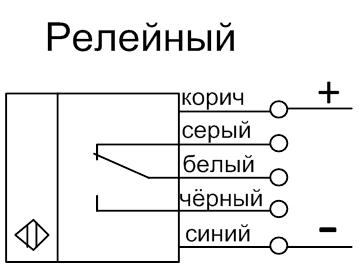

Схема подключения приёмника датчика ВИКО-Б релейный

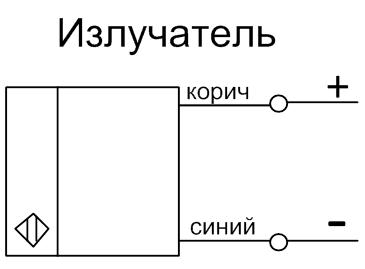

СХЕМА ПОДКЛЮЧЕНИЯ ИЗЛУЧАТЕЛЯ
Схема подключения излучателя датчика ВИКО-Б

 ВНИМАНИЕ: Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

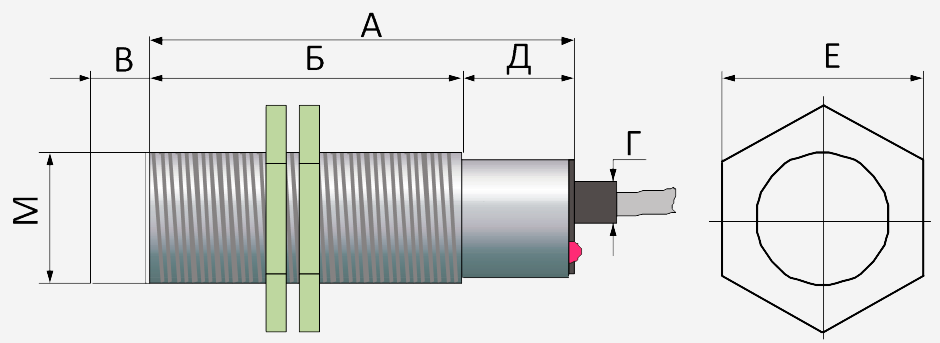

ГАБАРИТНЫЕ РАЗМЕРЫ БАРЬЕРНЫХ ДАТЧИКОВ типа ВИКО-Б...-М...
Габариты ВИКО-Б
Тип
М
А
Б
В
Г
Д
Е
ВИКО-Б-32-М12
12х1
55
40
-
2,5
15
17
ВИКО-Б-52-М18
18х1
60
42
-
3,5
18
22
ВИКО-Б-57-М18
18х1
60
42
-
3,5
18
22
ВИКО-Б-44-М18
18х1
60
42
-
3,5
18
22

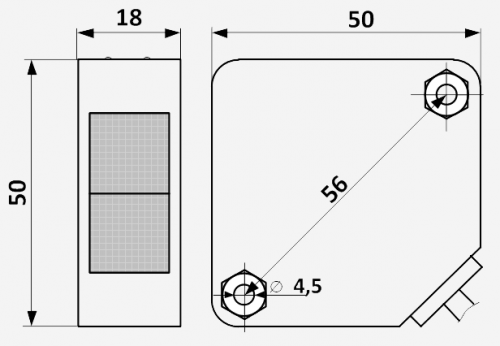

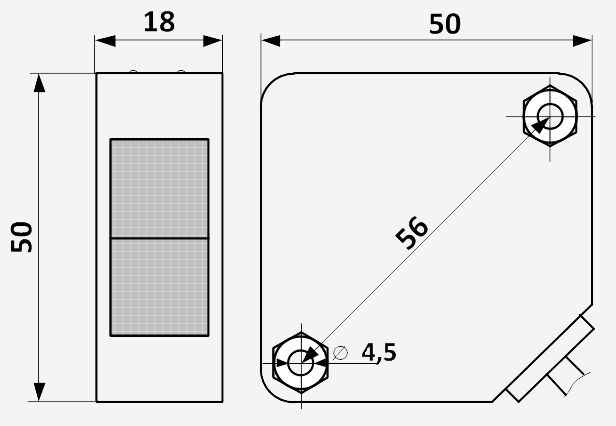

ГАБАРИТНЫЕ РАЗМЕРЫ БАРЬЕРНОГО ДАТЧИКА ВИКО-Б-109-П3
Габариты ВИКО-Б

ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВИКО-Б-32-М12
4640016932986
v03.02.2016
ВИКО-Б-44-М18
4640016933013
ВИКО-Б-52-М18
4640016933020
ВИКО-Б-109-П3 4640016932993
