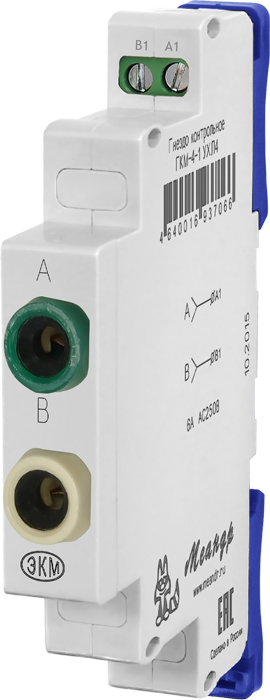

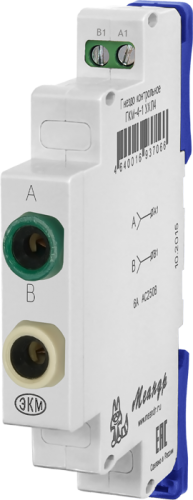

Гнездо контрольное модульное ГКМ-4-1

Гнездо контрольное модульное ГКМ-4-1
ГКМ-4-1 6A AC250В УХЛ4
200.00 руб. с НДС


  • Возможность крепления на рейку-DIN и на ровную поверхность
  • Возможность подключения стандартных электрических вилок ВД-1, ВД-1-1 или аналогичных
  • Корпус шириной 13мм

НАЗНАЧЕНИЕ УСТРОЙСТВА
 Гнездо контрольное модульное ГКМ-4-1 предназначено для установки в распределительные щиты и служит для подключения переносного светильника или электрического инструмента малой мощности во время профилактических и ремонтных работ.

КОНСТРУКЦИЯ УСТРОЙСТВА
 Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены 2 гнезда для подключения штекеров. Тип используемых гнёзд - Г4,0, ГОСТ 24733-81. Возможно подключение стандартных штекеров Ш-4.0, Ш4-2, ШП4-2 или аналогичных, с диаметром штыря 4.0мм. Также возможно подключение вилок ВД1, ВД1-1 или аналогичных.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГКМ-4-1
Параметр
Ед.изм.
ГКМ-4-1
Максимальное рабочее напряжение
В
AC250
Максимальный длительный рабочий ток
А
6
Диаметр штыря под гнездо
мм
4,0
Расстояние между центрами гнёзд мм 18.6
Диапазон рабочих температур 0C -40...+70
Температура хранения 0C -60...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)
  УХЛ2
Степень защиты по ГОСТ 14254-96   IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80% (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х63
Масса, не болле кг 0,04

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ
 Габариты 13*93*62

Изделия соответствуют требованиям ГОСТ Р 24733-81
Сертификат соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ГКМ-4-1 6A AC250В УХЛ4
4640016938704
07.10.2016



Русский
