Реле времени РВЦ-П2-08 базовая модель, дискретная регулировка, исполнение только УХЛ4

В НОВЫХ РАЗРАБОТКАХ НЕ ПРИМЕНЯТЬ ЗАМЕНА РВЦ-08 или РВЦ-П2-22

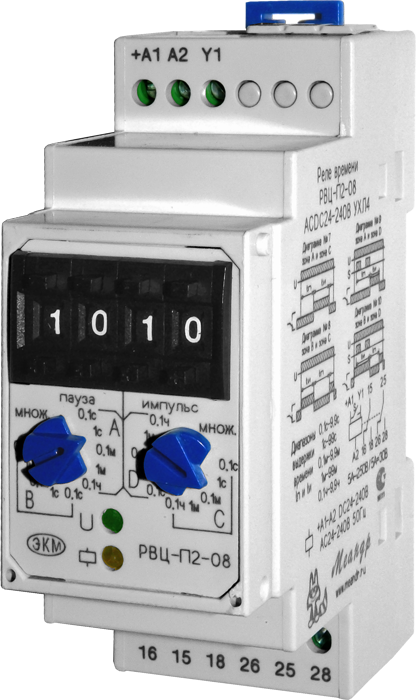

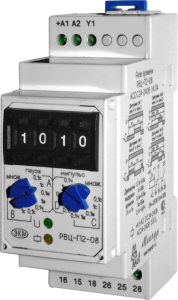

Реле времени РВЦ-П2-08
РВЦ-П2-08 АСDС24-240В УХЛ4

1950.00 руб. с НДС


  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы
  • Восемь диапазонов выдержки времени от 0,1с до 9,9ч
  • Установка выдержки времени двухдекадным кнопочным переключателем
  • 4 диаграммы работы
  • 2 переключающие группы контактов 8А/250В
  • Корпус шириной 35мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени РВЦ-П2-08 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).

КОНСТРУКЦИЯ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. На лицевой панели реле расположены: кнопочный двухдекадный переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный двухдекадный переключателя установки выдержки времени импульса tи (установка значений десятков 0-9 и единиц 0-9), поворотный переключатель множитель паузы, поворотный переключатель множитель импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на переключателе «МНОЖ.» импульса.
 Диаграмма работы реле определяется положением указателей переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
- Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «С» - диаграмма №7
- Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «C» - диаграмма №8
- Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «D» - диаграмма №9
- Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «D» - диаграмма №10

 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
 Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.

 В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении исполнительного реле включается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П2-08
Параметр Ед.изм. РВЦ-П2-08 ACDC24-240
Напряжение питания
В
АСDC24-240
Диапазоны выдержки времени импульса и паузы

0,1с - 9,9с, 1с - 99с, 0,1мин - 9,9мин, 1мин - 99мин, 0,1ч - 9,9ч
Погрешность отсчета выдержки времени, не более
%
2
Время готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Время воздействия управляющего сигнала, не менее
с
0,05
Диаграммы работы

7, 8, 9 ,10
Количество и тип контактов

2 переключающие группы
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1 мин)
Потребляемая мощность, не более ВА 2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Диапазон рабочих температур
0С
-10....+55
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры
мм
35х90х63
Масса
кг
0,11

Диаграмма работы реле времени № 7
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется доя снятия напряжения питания.
Диаграмма работы реле времени № 8
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.
Диаграмма работы реле времени № 9
 Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт  выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.

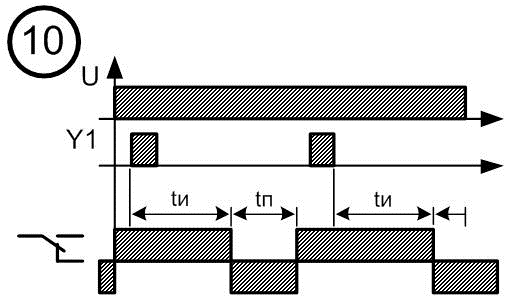

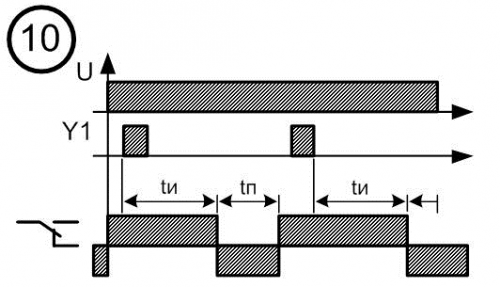

Диаграмма работы реле времени № 10
 Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле  включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после  отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп,  после отработки времени паузы исполнительное реле включается.

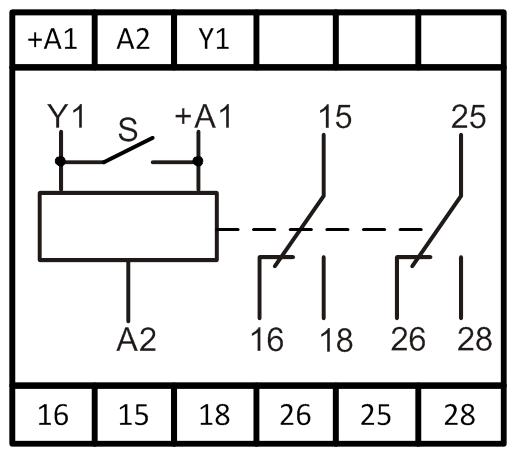

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВЦ-П2-08
 Напряжение питания подаётся на клеммы «+А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 35*90*63

ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВЦ-П2-08 АСDС24-240В УХЛ4
4640016931040
07.06.2015
