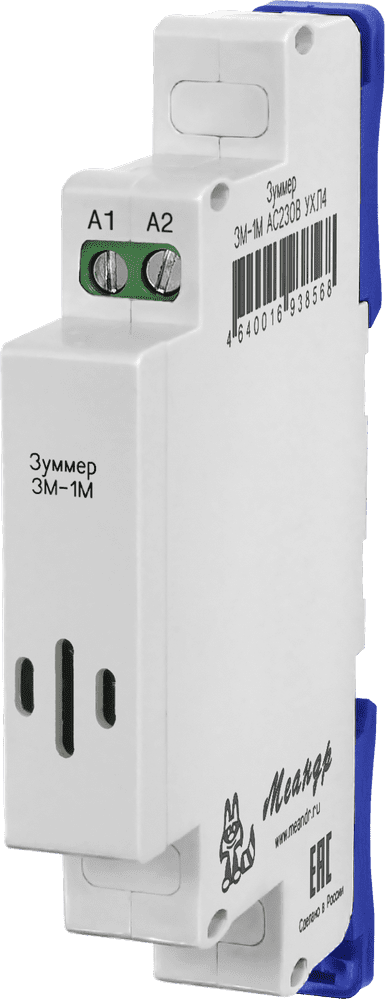

Зуммер (сигнализатор) ЗМ-1М
 |
|
ЗМ-1М AC230В УХЛ4
|
стандарт | купить |
463.00 руб. с НДС
|
| ЗМ-1М ACDC24В УХЛ4 | стандарт | купить |
463.00 руб. с НДС
|
-
Питание от сети переменного тока 230В 50Гц
- Тонкий корпус 3/4 модуля (13мм)
-
Высокий уровень звукового давления
-
Постоянный уровень звукового сигнала при подаче питания
НАЗНАЧЕНИЕ
Зуммер электрический модульный ЗМ-1М предназначен для применения в сетях переменного тока напряжением до 230В частотой 50Гц и служит для сигнализации возникновения внештатной ситуации в системах сигнализации, аварийного срабатывания системы защиты оборудования, срабатывания датчиков оборудованных встроенными контактами и т.п. Зуммер соответствует требованиям ГОСТ 7220-87, ГОСТ IEK 60947-5-1-2014.
КОНСТРУКЦИЯ
Зуммер выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2.
ВНИМАНИЕ!
Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
|
Параметр
|
Ед. изм.
|
ЗМ-1М
|
|
Номинальное рабочее напряжение
|
В
|
AC230 или ACDC24
|
| Число импульсов | Однополюсный | |
| Уровень звукового давления, не более | дБ | 85 |
|
Номинальный рабочий ток
|
мА
|
33
|
| Частота звукового сигнала | Гц | 2300 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
|
Диапазон рабочих температур
|
0C |
-25...+55
|
| Температура хранения | 0C | -40...+70 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Степень защиты по ГОСТ 14254-96 | IP20 | |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 13х93х63 |
| Масса, не более | кг | 0,08 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Изделия соответствуют требованиям ТУ 3428-012-31928807-2018
Сертификат соответствия ЕАС: смотреть
|
Наименование
|
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания
|
Дата файла
|
|
ЗМ-1М AC230В УХЛ4
ЗМ-1М ACDC24В УХЛ4 |
4640016938568
4680626990440 |
Руководство по эксплуатации
|
PDF Cкачать v11
PDF Cкачать v10
|
01.26
|
|
05.24
|
||||
|
3D модель
|
03.25
|
Пример записи для заказа:
Звонок ЗМ-1М УХЛ4, где:
ЗМ-1М — название изделия, УХЛ4 — климатическое исполнение
ЗМ-1М — название изделия, УХЛ4 — климатическое исполнение
Комплект поставки: Звонок — 1 шт. Руководство — 1 экз. Коробка — 1 шт.
Гарантийный срок изделия — 24 месяца с момента передачи потребителю (продажи). Полная оферта сервисной службы: https://meandr.ru/garant
