Штекеры и гнёзда

Штекер электрический лабораторный   Разъем электрический
Штекер лабораторный
Штекер лабораторный Розетка лабораторная Розетка лабораторная
Штекер BP4526 белый
по запросу

Штекер BP4526 желтый
по запросу

Штекер BP4526 зеленый
по запросу

Штекер BP4526 красный
по запросу

Штекер BP4526 синий
по запросу

Штекер BP4526 черный
по запросу

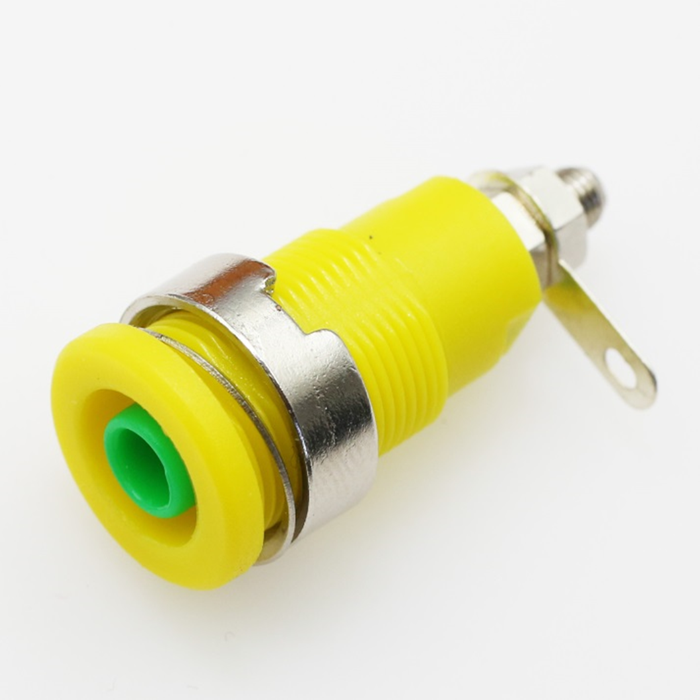

Гнездо BS4301 белый
по запросу

Гнездо BS4301 желтый
по запросу

Гнездо BS4301 зеленый
по запросу

Гнездо BS4301 красный
по запросу

Гнездо BS4301 синий
по запросу

Гнездо BS4301 черный
по запросу


  • Материал стержня штекера латунь с никелированным покрытием
  • Материал корпуса штекра нейлон, разъема ABS пластик
  • Максимальный пропускаемый ток нагрузки 32А
  • Винтовая клемма с тыльной стороны разъема

НАЗНАЧЕНИЕ
 По своему назначению штекеры и гнёзда предназначен для коммутации нагрузок. В паре с гнездом образуют контактную группу. Применяются для коммутации различных электрических цепей, а так же при монтаже схем различных  лабораторных установок и пр.

   КОНСТРУКЦИЯ

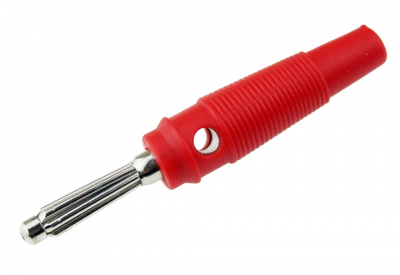

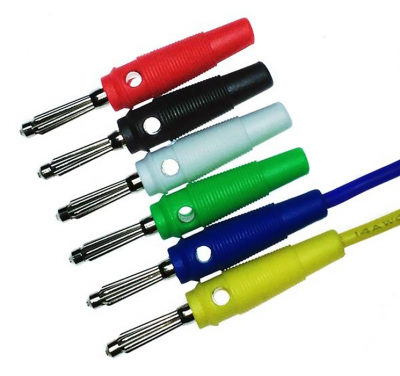

 Пружинный штекер диаметром 4мм и длиной 23 мм обеспечивает надёжный контакт с гнездом. Материал латунь с никелированным покрытием. Рассчитаны на ток до 32А при напряжении до 60В АС/DC. В продаже различные цвета. Фиксация провода в штекере винтом, к гнезду - пайкой. Штекеры имеют сбоку отверстие, для подключения ещё одного штекера к этой-же цепи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Ед.
изм.
Штекер BP4526
Разъем BS4301
Рабочее напряжение
В
АС/DС 0...60
Максимальный ток нагрузки
А
32
32
Рабочее положение в пространстве

произвольное
Масса, не более
кг
0,008

ГАБАРИТНЫЕ РАЗМЕРЫ

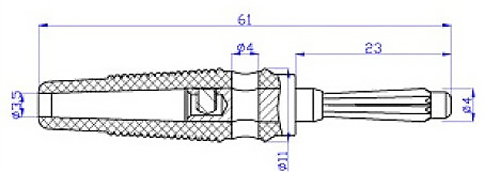

Размеры штекера

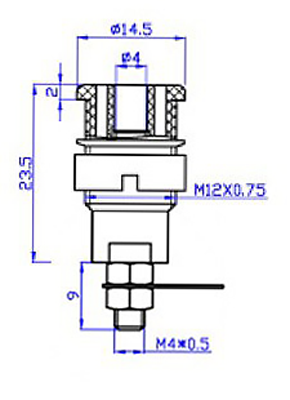

Размеры разъема
