Устройство защиты многофункциональное УЗМ-50ЦМ, нагрузка до 63А

ВНИМАНИЕ!

НАЧИНАЯ С НОМЕРА ПАРТИИ SN20z1075 (наносится на корпус) И В ПОСЛЕДУЮЩИХ ПАРТИЯХ (1076,1077, 1078 и т.д.)

ОБНОВЛЕНО ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО)

внизу страницы доступны для скачивания паспорта со старым (v06) и новым (v08) ПО

ПРОИЗВОДСТВО ПРИОСТАНОВЛЕНО ФУНКЦИОНАЛЬНАЯ ЗАМЕНА УЗМ-50Ц

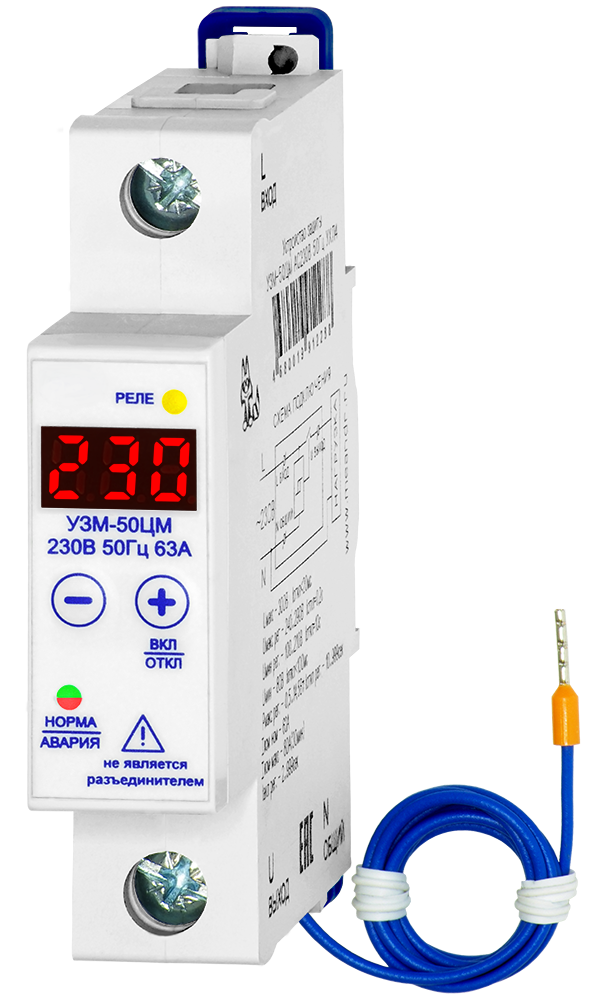

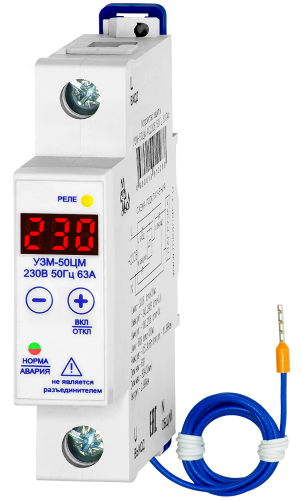

Устройство защиты УЗМ-50ЦМ
УЗМ-50ЦМ AC230В УХЛ4
стандарт
2948.00 руб. с НДС

УЗМ-50ЦМ AC230В УХЛ2 спец.
4068.00 руб. с НДС

Видео работы УЗМ при обрыве нуля

  • Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
  • Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В
  • Фиксированный порог защиты от перенапряжения >300В/20мс
  • Фиксированный порог защиты от снижения напряжения <85В/100мс
  • Ограничение потребляемой мощности >0,5...14,5кВт
  • Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
  • Энергонезависимая память событий (число срабатываний, минимальное и максимальное значение напряжения, мощности и тока)
  • Измерение параметров сети: напряжение, ток (диапазон измерения тока -  от 0,6А до 65А), мощность
  • ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)
  • Подключение нагрузки при переходе сетевого напряжения через ноль
  • Ширина корпуса - 18мм

НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

   КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

РАБОТА УСТРОЙСТВА
При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.
Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).
Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.
При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.
При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.
При напряжении сети ниже 80В, на индикаторе отображается .
Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».
С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).
При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

ВНИМАНИЕ! При утере PIN кода восстановить его можно только у производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50ЦМ
Параметр
Ед.изм.
УЗМ-50ЦМ
Номинальное напряжение питания В 230
Частота напряжения питания
Гц
50
Диапазон измерения напряжения
В
80...440
Относительная погрешность измерений напряжения % 1 ± 1 единица младшего разряда
Диапазон измерения тока А 0,6...65
Относительная погрешность измерений тока % 2 ± 1 единица младшего разряда
Диапазон измерения мощности кВт 0,18...20

Параметры защиты
Регулируемый порог отключения нагрузки по превышению напряжения В 240...295
Фиксированный порог отключения нагрузки по превышению напряжения В 300
Регулируемый порог отключения нагрузки по снижению напряжения В 100...190
Фиксированный порог отключения нагрузки по снижению напряжения В 85
Гистерезис возврата верхнего и нижнего порога от установленного значения % 3
Регулируемый порог отключения нагрузки по превышению потребляемой мощности кВт 0,5...14,5

Задержка включения  (повторного включения АПВ) «tоn» с 2...999
Задержка ускоренного отключения по верхнему фиксированному порогу с 0,02
Задержка ускоренного отключения по нижнему фиксированному порогу с 0,1
Задержка отключения по верхнему регулируемому порогу с 0,2
Задержка отключения по нижнему регулируемому порогу с 10
Задержка отключения по превышению потребляемой мощности «t P» с 10...999

Потребляемая мощность, не более
ВА
2,2
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)
А
63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25
Максимальная мощность нагрузки (AC1 250В)
кВт
15,7
Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10
Ток короткого замыкания без разрушения
А
6000



Сечение подключаемых проводников
мм2
0,5-33 (20-2AWG)
Диапазон рабочих температур (по исполнениям)
°С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
°С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования  конденсата)

УХЛ4 или УХЛ2
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Виброустойчивость g 4
Ударопрочность g 6
Габаритные размеры
мм
108х18х68,5
Масса, не более
кг
0,12
Срок службы, не менее
лет
10

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА

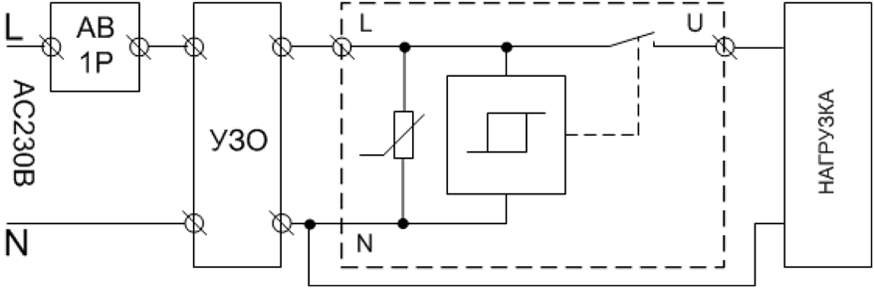

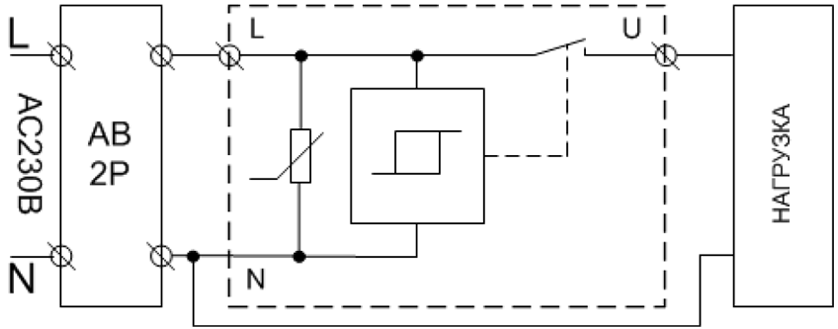

Схема подключения УЗМ-50

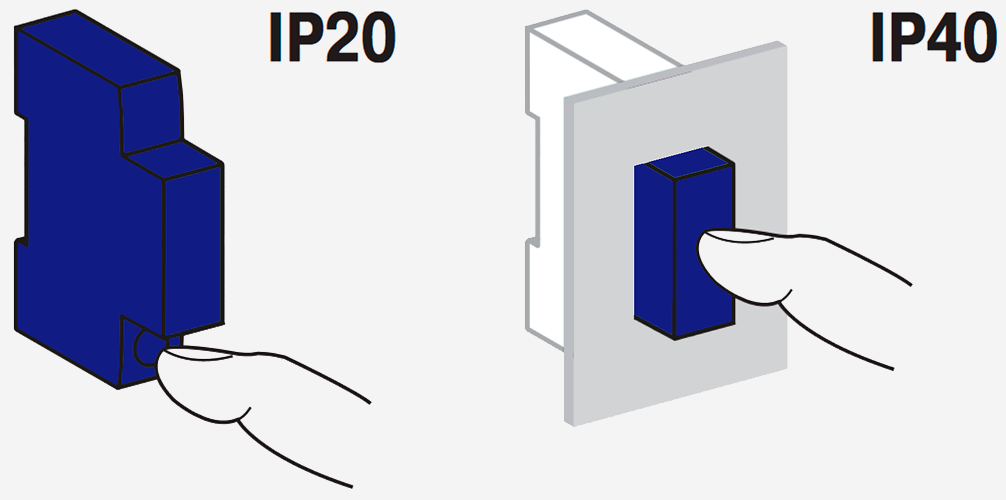

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА

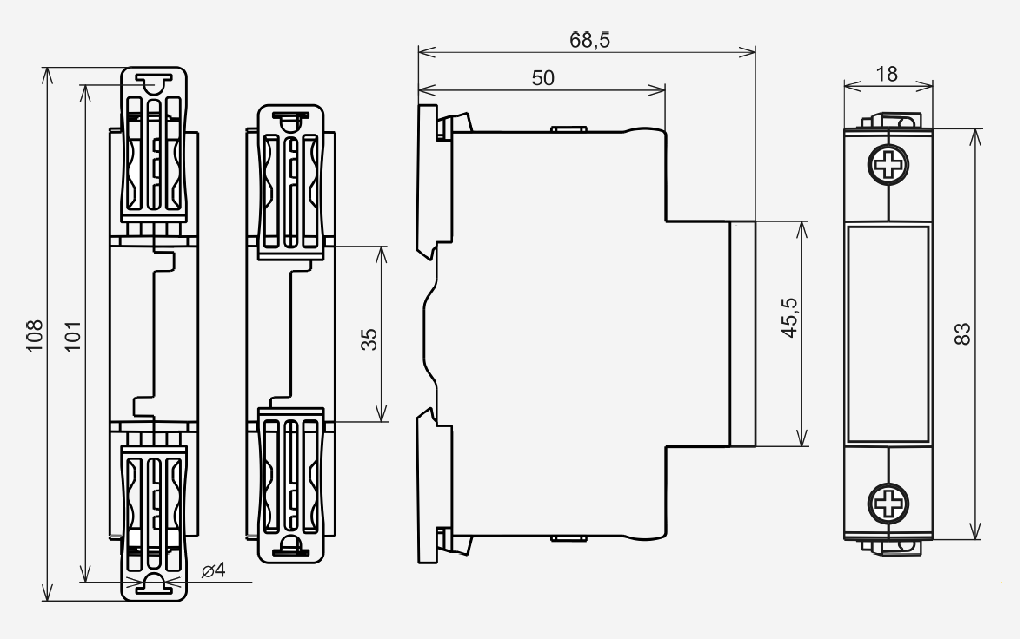

Габаритные размеры УЗМ-50

ТУ 3425-003-31928807-2014

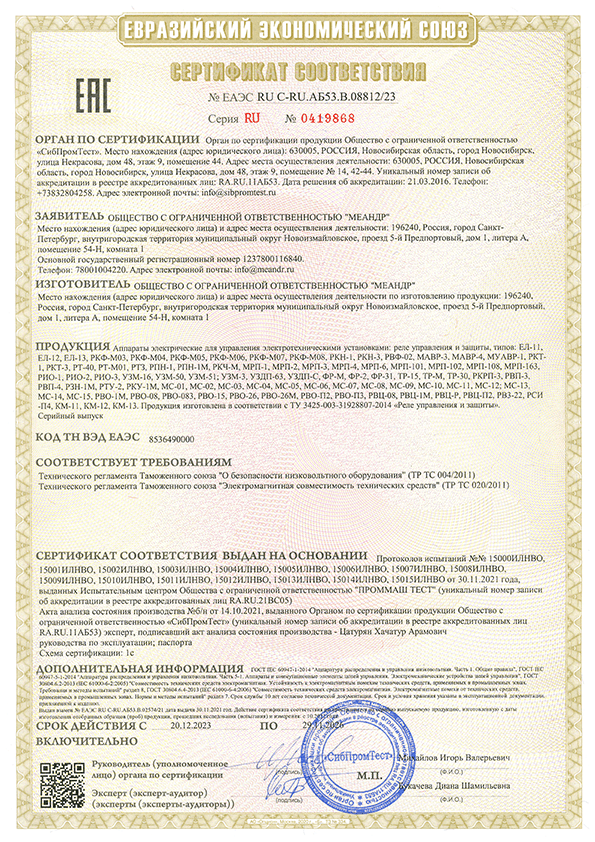

Сертификат соответствия EAC: смотреть
