Тиристорные регуляторы универсальной серии W5

Общее фото подключенного регулятора
Фото лицевой панели регулятора мощности
Фото открытого регулятора мощности

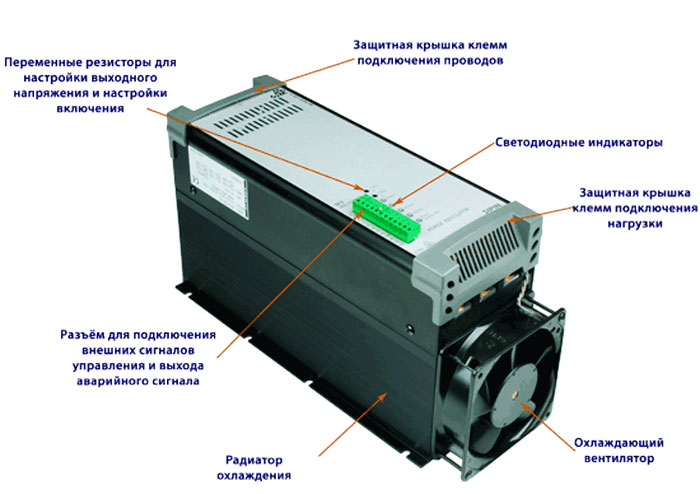

Схема компоновки регулятора

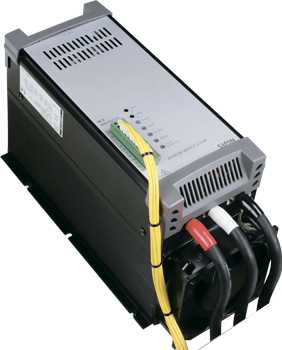

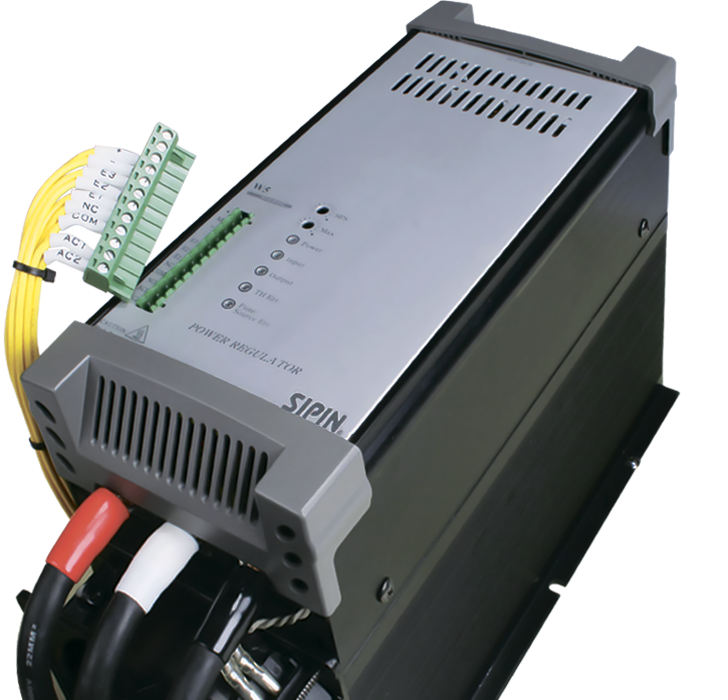

Подключение тиристорного регулятора Sipin Watt W5

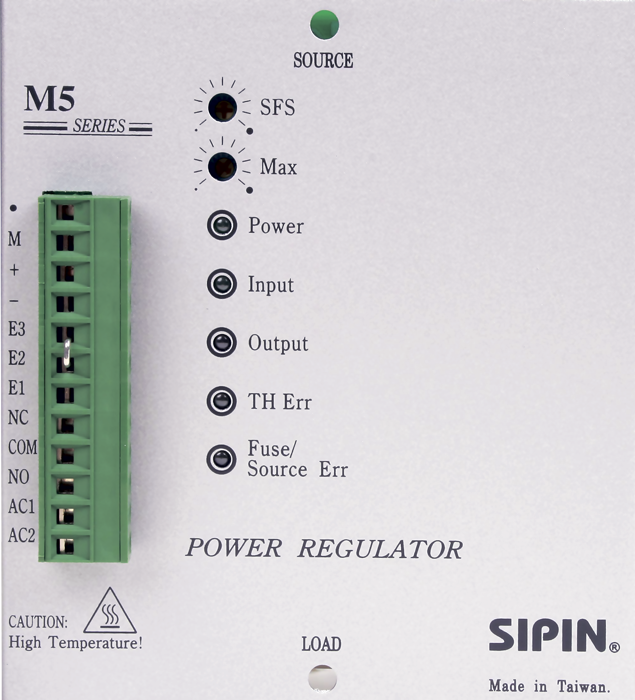

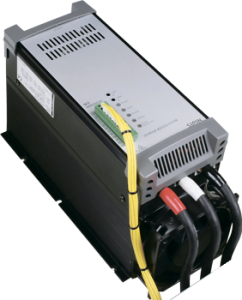

Лицевая панель тиристорного регулятора Sipin Watt W5

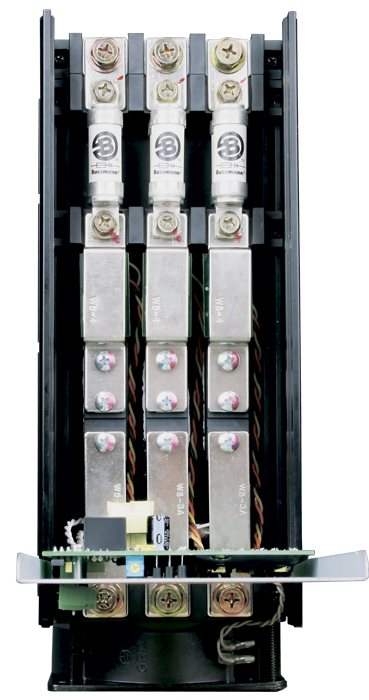

Тиристорный регулятор Sipin Watt W5 с открытой крышкой
Описание тиристорного регулятора Sipin Watt
Фото разъема

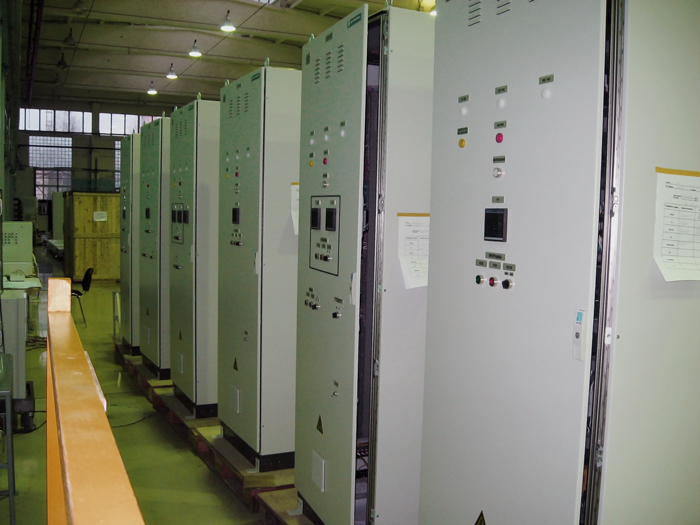

Фотографии применения тиристорных регуляторов Sipin, WATT установленных в электрощитах марки «ШУ» собранных на заводе "ЭЛЕКТРОПУЛЬТ" (Санкт-Петербург), для применения в термопечах Онежского тракторного завода.
Разъем тиристорного регулятора Sipin WATT

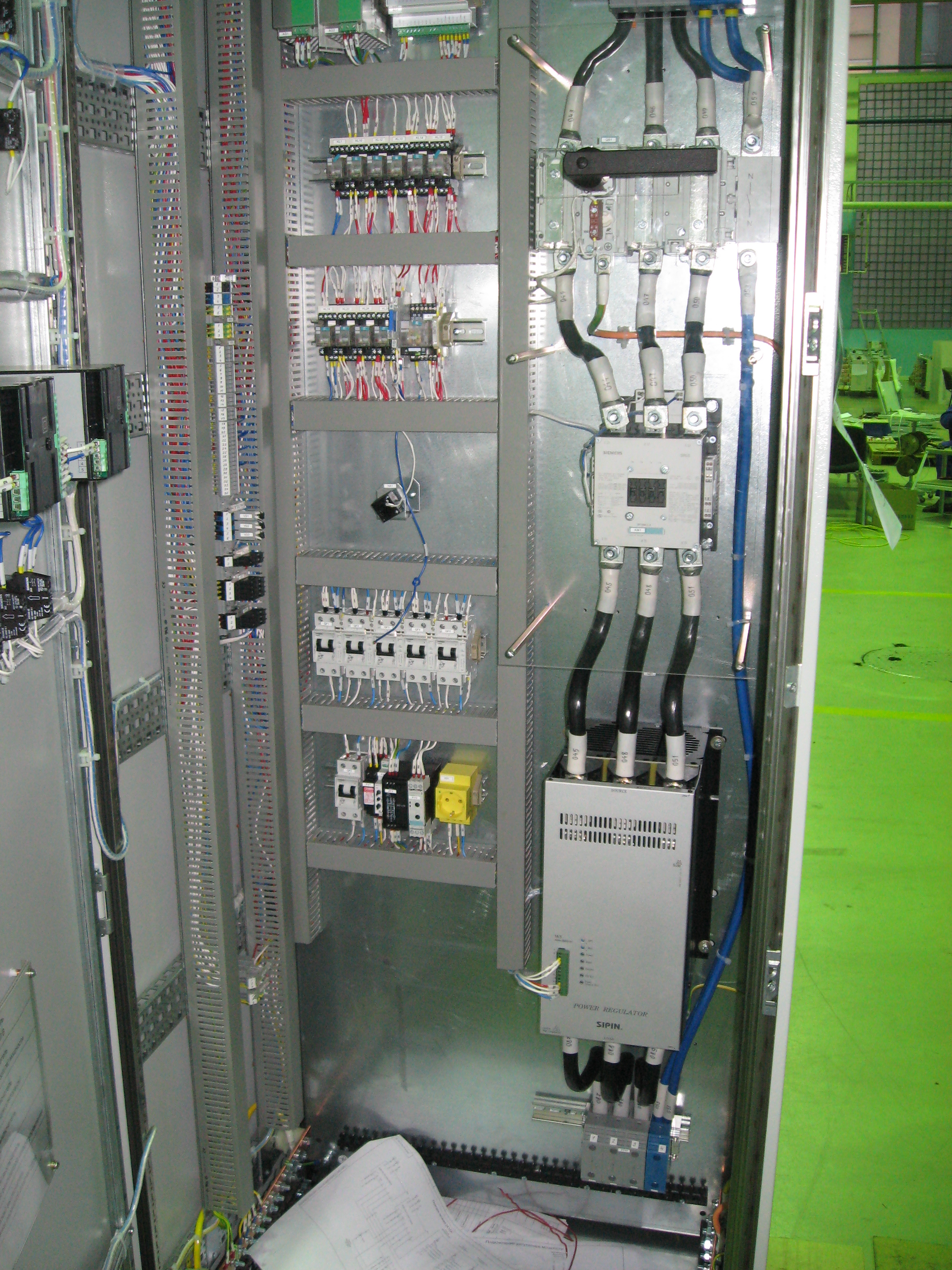

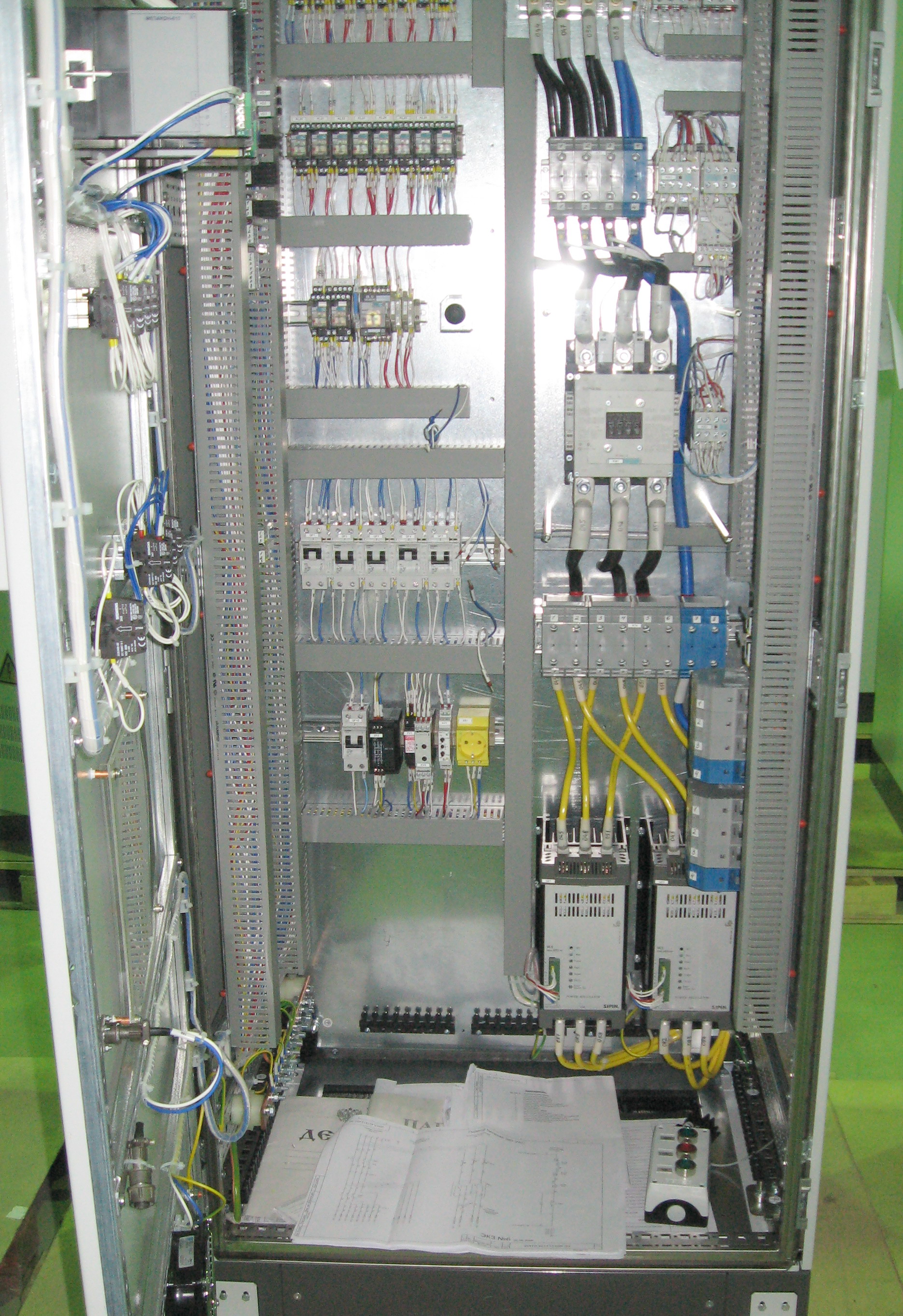

Применение тиристорных регуляторов Sipin WATT в электро-шкафах  для термопечей Онежского тракторного завода
Применение тиристорных регуляторов Sipin WATT в электро-шкафах  для термопечей Онежского тракторного завода
Регулятор мощности в шкафах

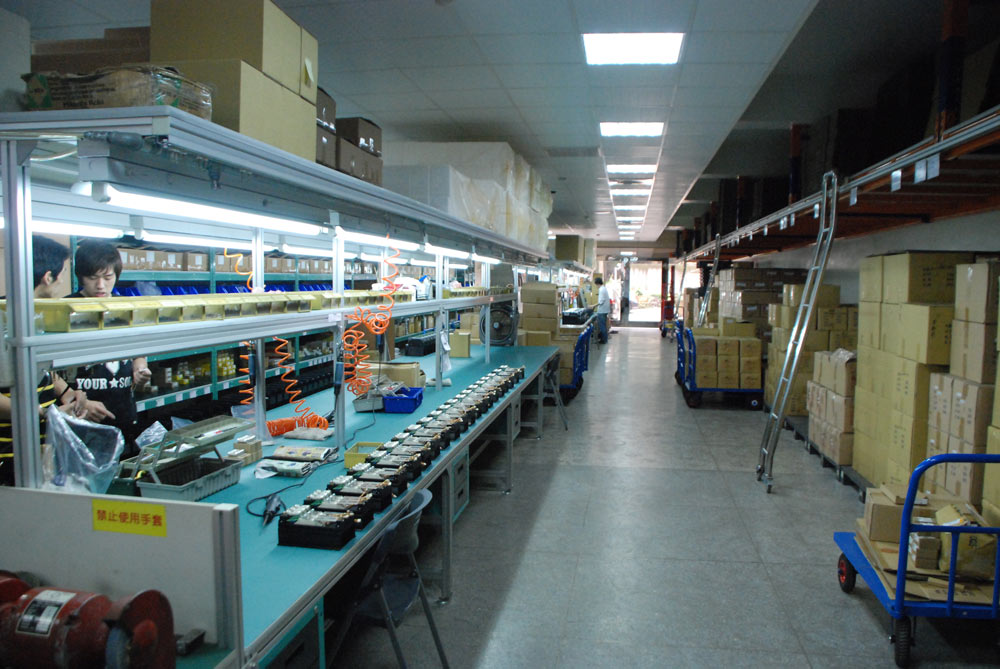

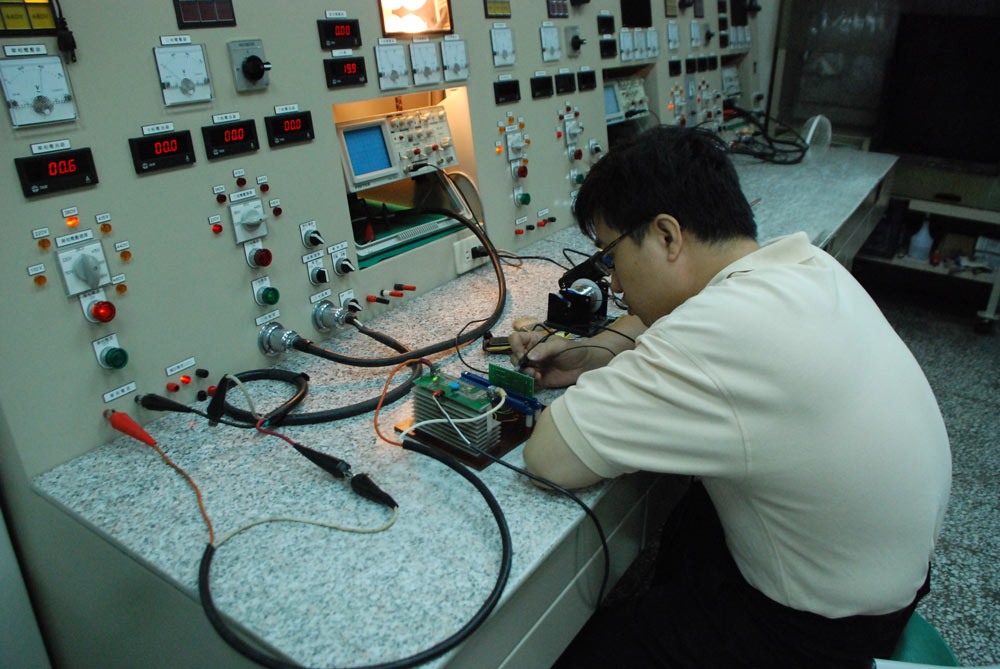

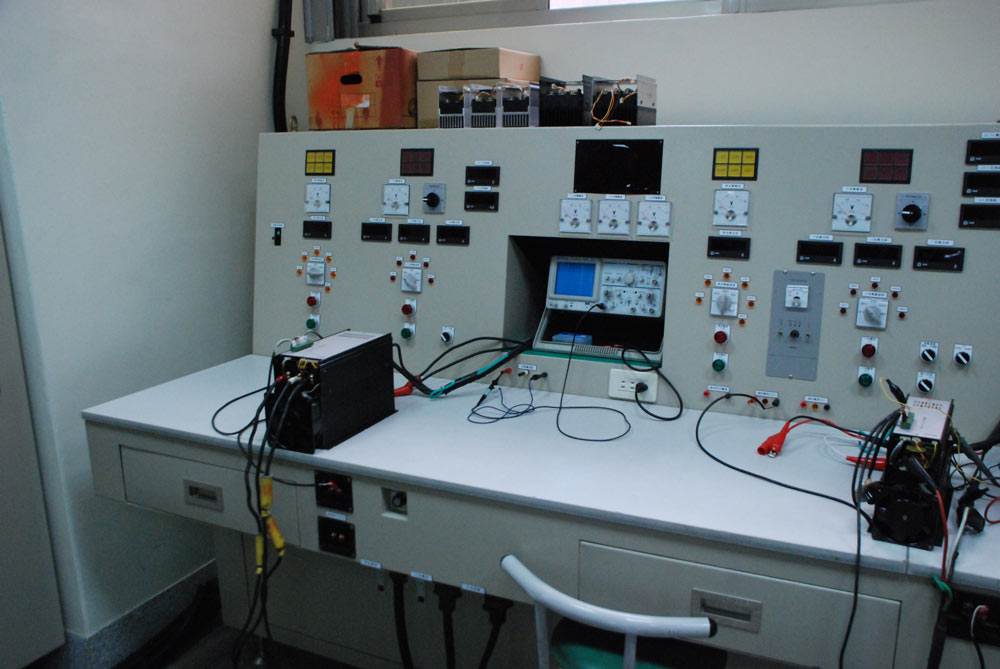

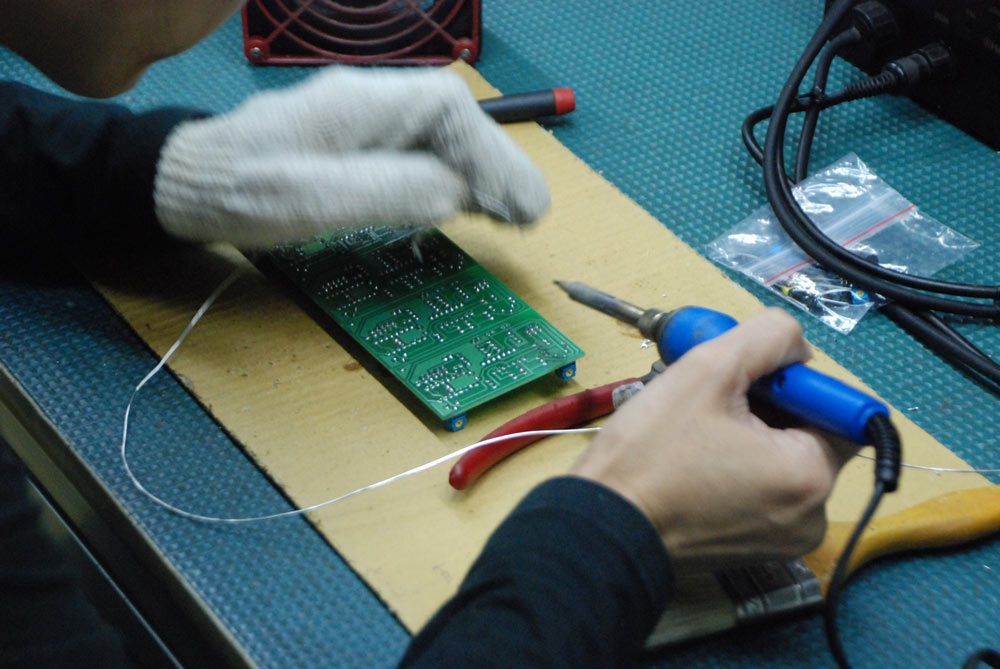

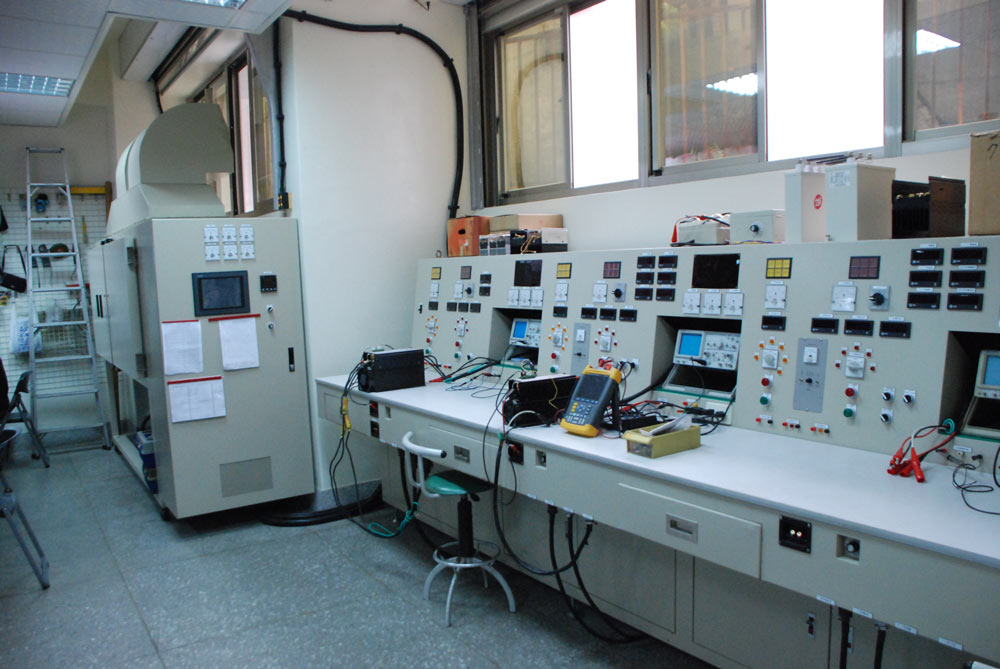

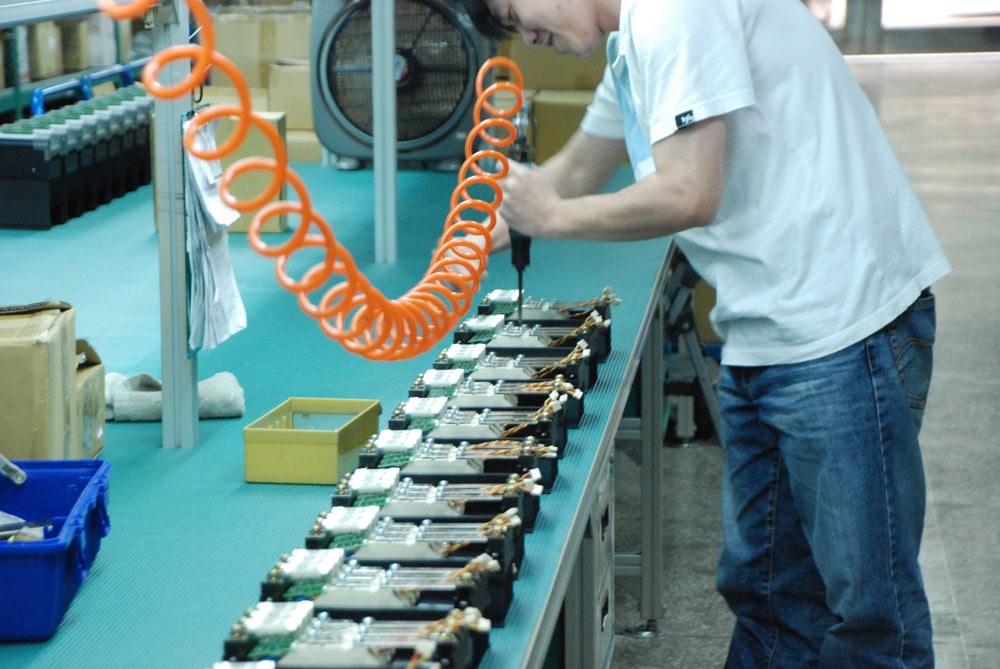

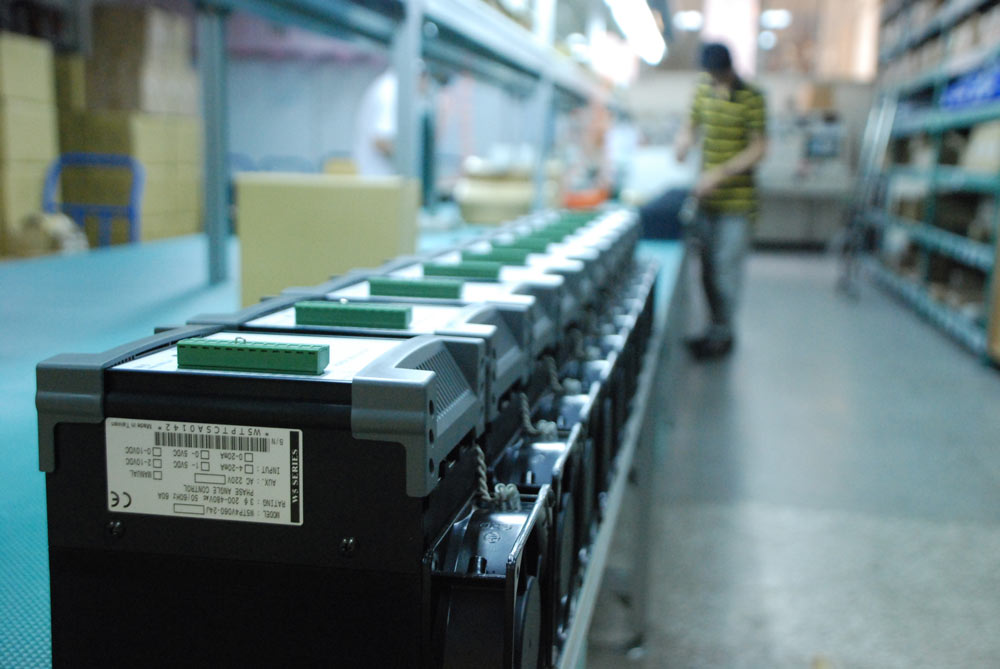

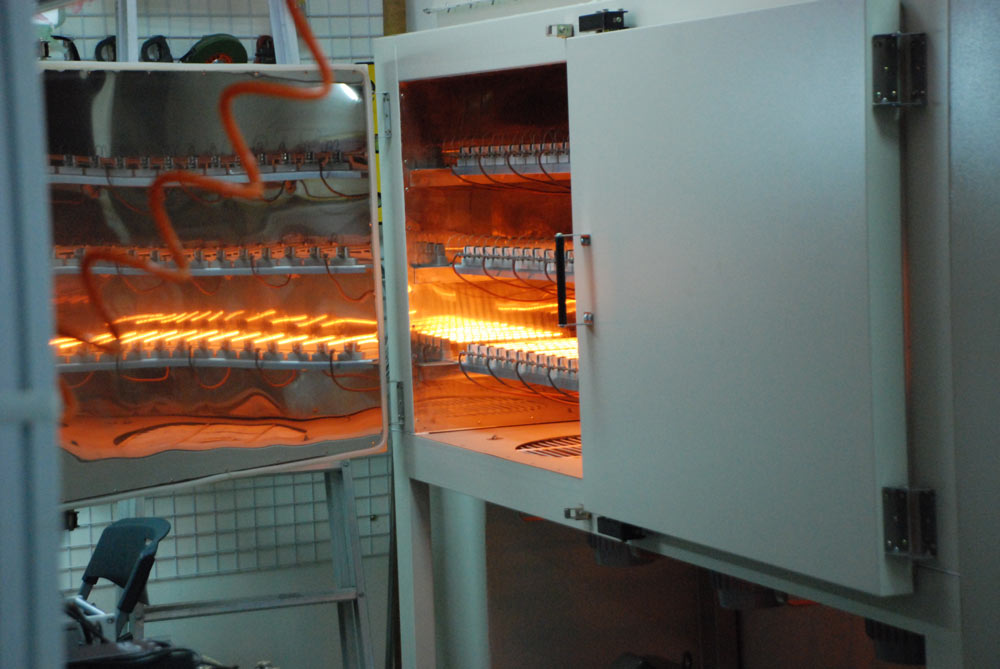

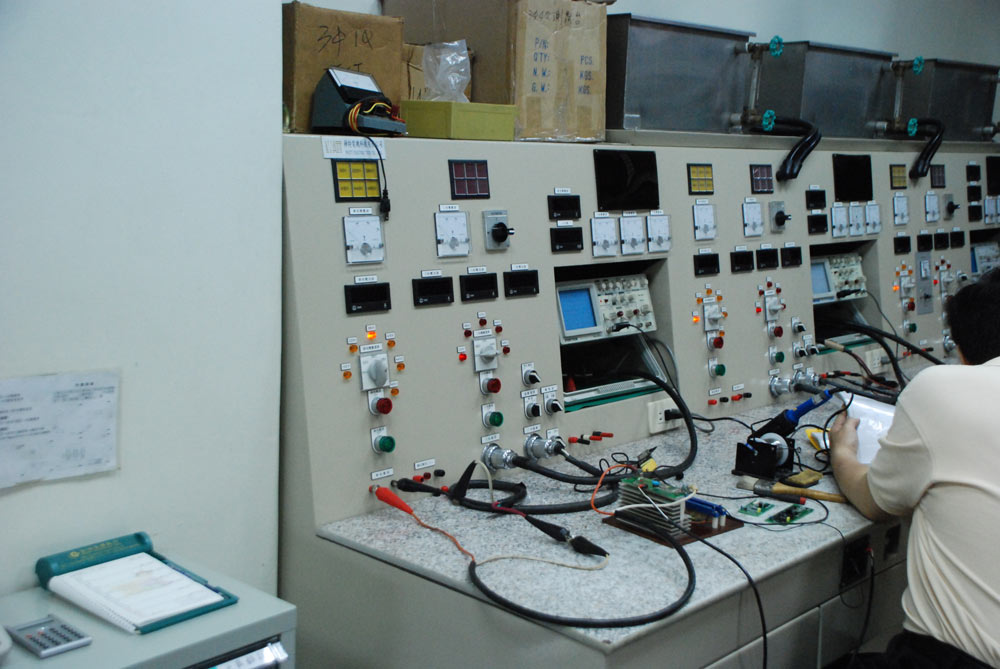

Фото с производства тиристорных регуляторов Sipin WATT

Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов  Производство тиристорных регуляторов

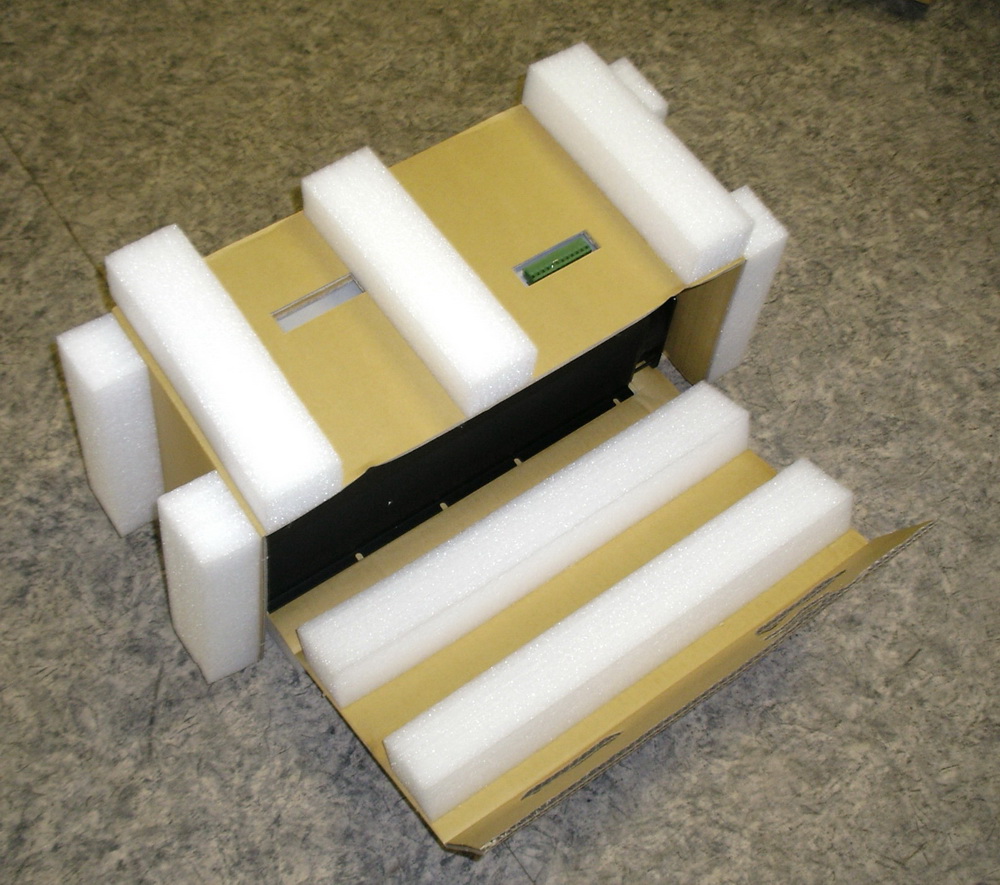

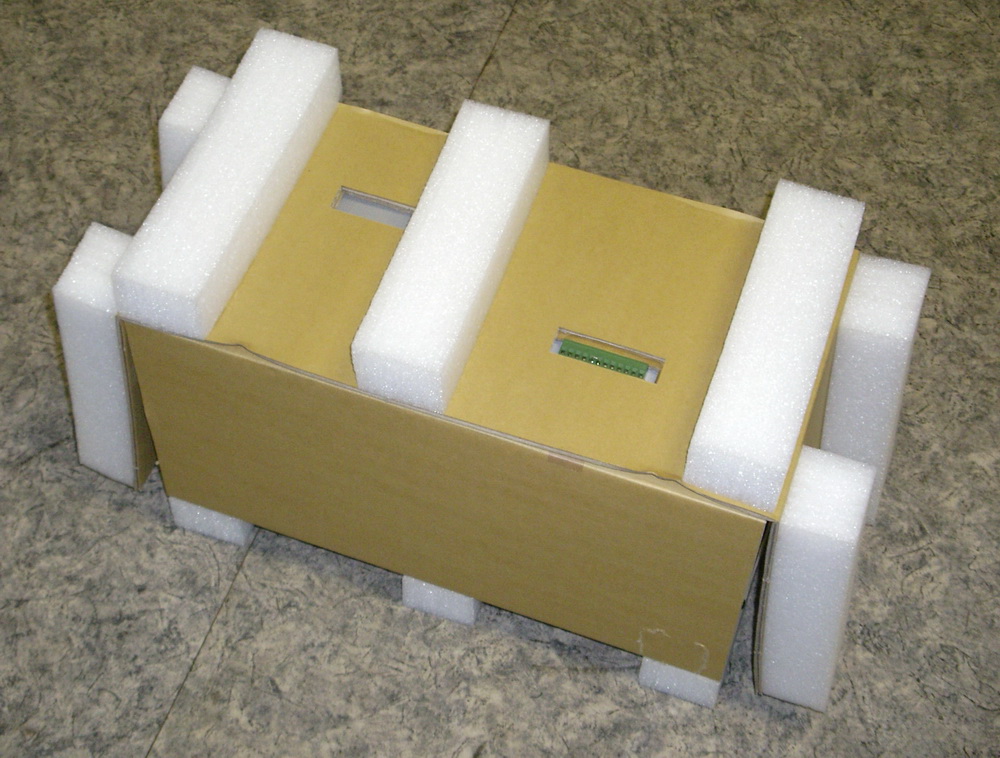

Фото упаковки тиристорных регуляторов Sipin WATT

Упаковка тиристорного регулятора Sipin WATT  Упаковка тиристорного регулятора Sipin WATT  Упаковка тиристорного регулятора Sipin WATT  Упаковка тиристорного регулятора Sipin WATT

  • Декларция на тиристорные регуляторы Sipin WATT   смотреть
  • Общий технический каталог серии W5  смотреть
  • Таблица составления заказного кода на регулятор мощности  смотреть

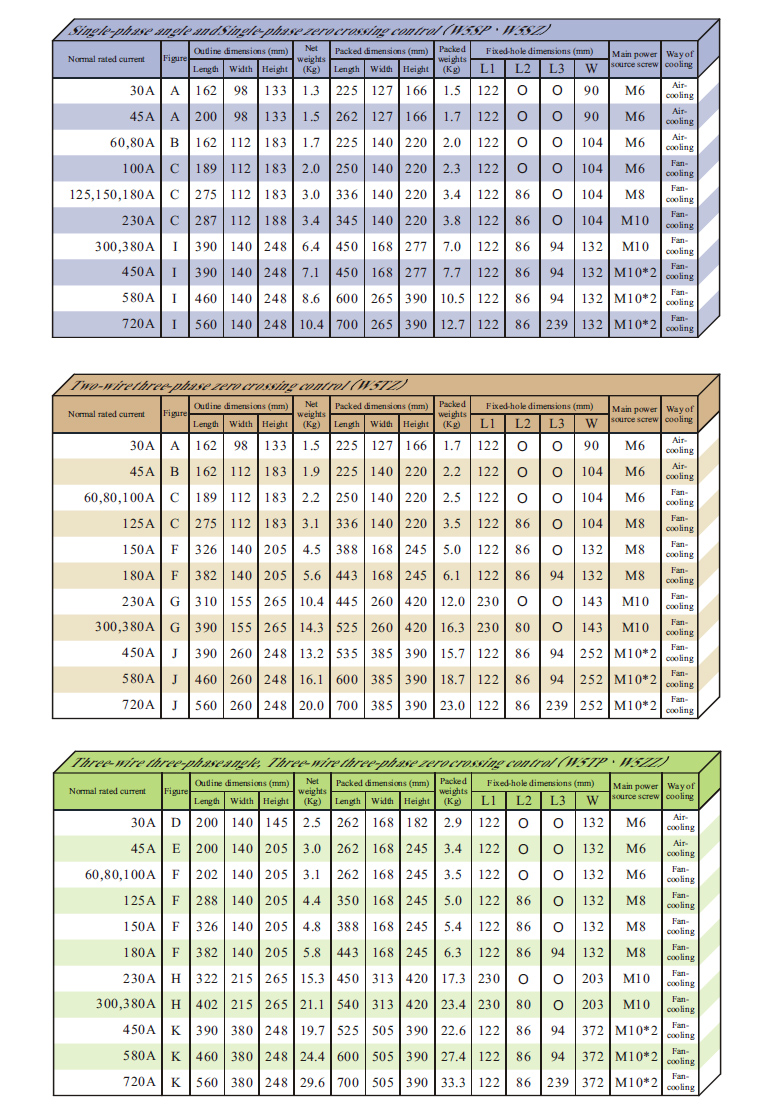

  • Габаритные размеры (установочные) на регулятор мощности  смотреть
  • Паспорт на однофазные регуляторы SP и SZ  смотреть
  • Паспорт на двухфазные и трехфазные регуляторы серий TZ и ZZ  смотреть
  • Паспорт трехфазные регуляторы серий TP  смотреть

Тиристорный регулятор семейства W5.

  • Настройка верхнего предела регулировки мощности (MAX).
  • Настройка минимального входного управляющего сигнала (BIAS).
  • Открывающаяся панель для смены предохранителей.
  • Потенциометры настройки максимальной мощности и времени плавного включения удобно расположены на передней панели.
  • Светодиодная панель индикации отображает состояние и информацию об ошибках.
  • Вспомогательное питание регулятора (AC1, AC2) гальванически развязано от сигналов управления и тиристоров.
  • Встроенная функция плавного включения нагрузки (SFS VR) с ручной настройкой времени плавного включения  1…22 секунды. (Только для регуляторов с регулировкой фазового угла)
  • В случае резкого изменения частоты на 0.5 Гц нагрузка немедленно отключается. При восстановлении питания, для предотвращения перегорания предохранителя, нагрузка включается плавно
  • Широкий диапазон регулируемого напряжения - 200…480VAC
  • Вспомогательное питание ~220 или ~110 В
  • Автоматическое определение рабочей частоты 50…60 Hz. Не требуется ручного переключения
  • Автоматическое обнаружение и индикация обрыва фазы, перегрева регулятора, и определение перегорания предохранителя с выдачей сигнала «Авария» контактами реле.
  • В случае перегрева регулятора, или определения перегорания предохранителя, нагрузка регулятора выключается мгновенно. При устранении аварии и восстановлении питания, для предотвращения перегорания предохранителя, нагрузка включается плавно.
  • Возможность выбора типа и диапазона сигнала управления: током 4…20 mA или 0…20 mA, напряжением 1…5 VDC, 0…5 VDC, 2…10 VDC или 0…10 VDC, а также вручную с помощью потенциометров и/или сухого контакта.
  • Используется стандартный разъём для подключения управляющих сигналов, позволяющий осуществлять замену регулятора без откручивания проводов.

 Тиристорный регулятор SIPIN серии W5 представляет собой блок управления и блок тиристоров, смонтированные в одном корпусе. Блок управления управляется внешним аналоговым сигналом и управляет блоком тиристоров. Блок управления так же контролирует наличие напряжения питания нагрузки и исправность предохранителя, а также температуру регулятора (в моделях с термодатчиком), в случае обнаружения аварии включает соответствующий индикатор и выдает сигнал аварии с помощью встроенного реле.  Контроллер температуры (например фирмы DELTA DTA4848C0 - в наличии) в сочетании с тиристорным регулятором позволяет осуществить точный автоматический контроль температуры. имеется так же возможность подключения внешнего ручного управления или внешней ручкой корректировки автоматического управления.  Область данных регуляторов достаточно широка: в туннельных печах для сушки различной продукции, в печах для обжига керамических изделий и в других аналогичных установках, где требуется устанавливать разный режим по мощности в разных зонах рабочего объема. Применение тиристорного регулятора позволяет осуществлять плавное нарастание температуры в заданной зоне объема, за счет плавного изменения мощности в диапазоне от нуля до максимального значения. В результате этого не происходит перегрева ТЭНов, а, следовательно, и печей, увеличивается срок службы печей, экономится электроэнергия. А главное – четко выдерживается необходимый для техпроцесса режим, что улучшает качество выпускаемой продукции. Тиристорные регуляторы мощности используются во всех областях, где необходимо переключать большие активные и индуктивные нагрузки, как, например, в промышленных печах и в переработке пластмасс, машиностроении, общая автоматизации промышленности, целлюлозно-бумажной индустрии, текстильной промышленность, печи и т.д.  Одноканальные (однофазные) регуляторы предназначены для использования в однофазных сетях, но в количестве 2-3 штук могут применяться и для регулировки мощности нагрузки и в трехфазной сети. Модели SP - фазовое управление и SZ - числоимпульсное управление.

 Двухканальные (двухфазные) регуляторы предназначены  для работы с трехфазной активной - резистивной нагрузкой, включенной в «звезду с изолированной нейтралью» или «треугольник». Они существенно дешевле (т.к. регулировка осуществляется по двум фазам относительно третьей). Модель TZ - числоимпульсное управление.
 Трехканальные (трехфазные) регуляторы предназначены для регулировки мощности нагрузки в трехфазных сетях, изменяя при этом все три фазы от 0 до 100% мощности. Так же имеется возможность работы на активную или индуктивную нагрузку.
Модель TP - фазовое управление работа только на «звезду с изолированной нейтралью» или «треугольник».
Модель ZZ - числоимпульсное управление работа только на «звезду с глухозаземленной нейтралью».
Существуют 2 основных метода управления тиристорами
Фазовое управление тиристором
Числоимпульсное управление тиристором
Применение
тэны, трансформаторы, инфракрасные нагреватели, лампы накаливания (освещение)
Применение
конденсаторные установки, тэны
Плюсы
- плавность регулировки
- возможность плавного пуска
- работа с малоинерционной нагрузкой
Плюсы
- отсутствие импульсных помех
- отсутствие искажения синусоиды тока
- не потребляет реактивную составляющую
Минусы
- импульсные помехи
- потребление реактивного тока
- нелинейные искажения тока
Минусы
- отсутствие плавной регулировки
- не работает с индуктивной нагрузкои и освещением
- отсутствие плавного запуска
Вывод: данный метод расчитан для регулирования первичной обмотки транформаторов, тэнов с малым инерционным запасом (ламп нагрева, инфракрасных ламп, освещения).
Вывод: данный метод расчитан на чисто активную (резестивную) нагрузку, тэны с достаточным временем инерции.


Технические характеристики тиристорных регуляторов мощности W5
Количество фаз (PH)
1
2
3
Количество регулируемых фаз
1
2
(регулировка по двум фазам, одна фаза без регулировки)
3
Ток нагрузки, A
30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720
Напряжение на силовых шинах, B
АС190-480В
Напряжение для питания платы управления, В
АС210-240В
Управляющие сигналы
0 – 5 VDC, 1 – 5 VDC, 2 – 10 VDC, 0 – 10 VDC, 4 – 20 mA, 0 – 20 mA, потенциометр.

(выставляется джампером на плате управления)
Режимы управления тиристорным регулятором
SP-управление изменением фазового угла
CZ-включение тиристора при пересечении нуля
TZ-включение тиристора при пересечении нуля
TP-управление изменением фазового угла
ZZ-включение тиристора при пересечении нуля
Время запуска, сек
Регулируемое в SP и TP от 1 сек. до 22 сек. и фиксированное в SZ, TZ, ZZ 2 сек.
Дополнительные возможности
Индуктивная нагрузка (по умолчанию в SP и TP)

Запасные части к тиристоным регуляторам SIPIN, WATT
Тиристорный модуль SKKT 27B12E
Тиристорный модуль SKKT 27B12E
Подходит для тиристорных регулятора
  • W5TP4V030-24J
  •
Тиристорный модуль SKKT 42B12E
Тиристорный модуль SKKT 42B12E
Подходит для тиристорных регуляторов:
  • W5TP4V045-24J
  • W5TP4V060-24J
Тиристорный модуль SKKT 57B12E
Тиристорный модуль SKKT 57B12E
Подходит для тиристорных регулятора
  • W5TP4V080-24J

Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5SZ
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5SZ
  • W5SZ4V030-24C
  • W5SZ4V045-24C
  • W5SZ4V060-24C
  • W5SZ4V080-24C
  • W5SZ4V100-24C
  • W5SZ4V125-24C
  • W5SZ4V150-24C
  • W5SZ4V180-24C
  • W5SZ4V230-24C
  • W5SZ4V300-24C
  • W5SZ4V380-24C
  • W5SZ4V450-24C
  • W5SZ4V580-24C
  • W5SZ4V720-24C
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5SP
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5SP
  • W5SP4V030-24JTF
  • W5SP4V045-24JTF
  • W5SP4V060-24JTF
  • W5SP4V080-24JTF
  • W5SP4V100-24JTF
  • W5SP4V125-24JTF
  • W5SP4V150-24JTF
  • W5SP4V180-24JTF
  • W5SP4V230-24JTF
  • W5SP4V300-24JTF
  • W5SP4V380-24JTF
  • W5SP4V450-24JTF
  • W5SP4V580-24JTF
  • W5SP4V720-24JTF
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5TP
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5TP
  • W5TP4V030-24J
  • W5TP4V045-24J
  • W5TP4V060-24J
  • W5TP4V080-24J
  • W5TP4V100-24J
  • W5TP4V125-24J
  • W5TP4V150-24J
  • W5TP4V180-24J
  • W5TP4V230-24J
  • W5TP4V300-24J
  • W5TP4V380-24J
  • W5TP4V450-24J
  • W5TP4V580-24J
  • W5TP4V720-24J
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5ZZ
Печатная плата для тиристорных регуляторов фирмы SIPIN серии W5ZZ
  • W5ZZ4V030-24C
  • W5ZZ4V045-24C
  • W5ZZ4V060-24C
  • W5ZZ4V080-24C
  • W5ZZ4V100-24C
  • W5ZZ4V125-24C
  • W5ZZ4V150-24C
  • W5ZZ4V180-24C
  • W5ZZ4V230-24C
  • W5ZZ4V300-24C
  • W5ZZ4V380-24C
  • W5ZZ4V450-24C
  • W5ZZ4V580-24C
  • W5ZZ4V720-24C
