Реле времени РВ3-141 с мгновенным контактом + скользящий контакт

СНЯТО С ПРОИЗВОДСТВА, ЗАМЕНА РВ3-22

Реле времени РВ3-141
РВ3-141 АСDC24В/АC230В УХЛ4

1700.00 руб. с НДС


  • Диапазон выдержек времени от 0,1 с до 9,9ч
  • Установка выдержек времени поворотным переключателем
  • Две диаграммы работы; задержка отключения и задержка включения
  • Две цепи с регулируемой выдержкой в каждой цепи + мгновенный контакт + скользящий контакт

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени трёхцепное РВ3-141 (далее реле) с выдержкой времени в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей СК1, К2, К3 + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2, t3 и tск для применения в схемах автоматики как комплектующее изделие.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: шесть поворотных переключателей для установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», жёлтые индикаторы срабатывания исполнительных реле «СК1», «К2», «К3». Поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов и переключатель времени «время tск» находятся на верхней поверхности корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех 3-й степени жёсткости в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
 Реле не требует оперативного питания, питается от контролируемой сети. Подключение питания производится к клеммам «А1», «+А3», «А2» в зависимости от напряжения питания. Для цепи СК1 реализована функция скользящего контакта. Длительность замкнутого состояния скользящего контакта определяется положением регулятора «tск». Переключатель имеет 5 диапазонов выдержки времени. Для диаграммы работы «Задержка на включение» - включение исполнительного реле происходит через заданное время от начала подачи питания. Для диаграммы «Задержка на выключение» - включение исполнительного реле происходит одновременно с подачей питания, а выключение через заданное время. Диапазон времени устанавливается один для всех трёх цепей. Требуемые временные выдержки t1, t2, и t3 для каждой цепи определяется путём умножения числового значения, установленного на переключателях «ед.» и «дес.», на множитель выбранного диапазона. При выключенных исполнительных реле замкнуты контакты (15-16 для СК1), (25-26 для К2) и (35-36 для К3).При включённых исполнительных реле замкнуты контакты (15-18 для СК1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Реле имеет один переключающий контакт мгновенного действия МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания.

 ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВ3-141
Параметр
Ед.изм.
ACDC24В/AC230В
Напряжение питания
В
АСDC24/AC230±10%
Диапазоны выдержек времени

0,1 - 9,9с, 1 - 99с, 0,1 - 9,9мин, 1 - 99мин, 0,1 - 9,9ч
Фиксированные значения времени выдержки tск
с
0,2, 0,5, 1, 1,5, 2, 3, 4, 5, 7, 10
Погрешность отсчета выдержки времени, не более
%
5
Время  готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
7
Максимальное коммутируемое напряжение AC/DC
В
250/30
Максимальная коммутируемая мощность AC/DC
ВА
1750/210
Максимальное напряжение между цепями питания и контактами реле
В
2000 (50Гц - 1мин)
Степень защиты реле (по корпусу/по клеммам)

IP40/IP20
Диапазон рабочих температур
0C
-25…+55 (УХЛ4)
Температура хранения
0C
-40...+70
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
53х88х63
Масса
кг
0,155

ДИАГРАММЫ РАБОТЫ

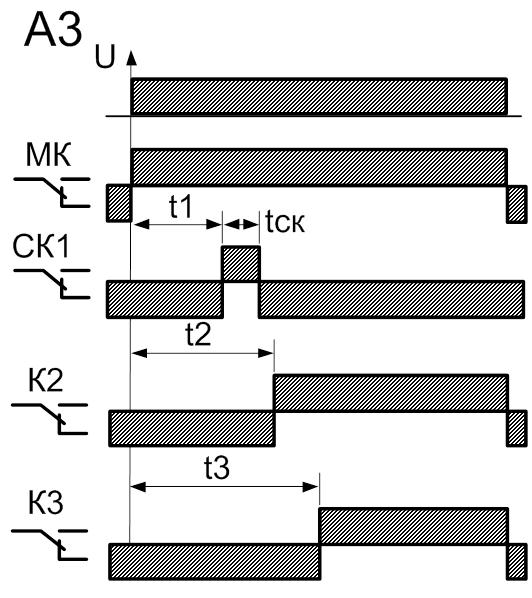

Диаграмма работы РВ3-141 (1)
 Трёхцепное реле времени с функцией скользящего контакта по одной из цепей и мгновенным контактом. После подачи питания все три цепи начинают отсчёт времени. По окончании отсчёта времени по каждой цепи реле включаются (цепь со скользящим контактом включается на время tск). Отключить реле можно только выключив питание. Выдержка времени задаётся для каждой цепи индивидуально. Диапазон устанавливается один для всех.

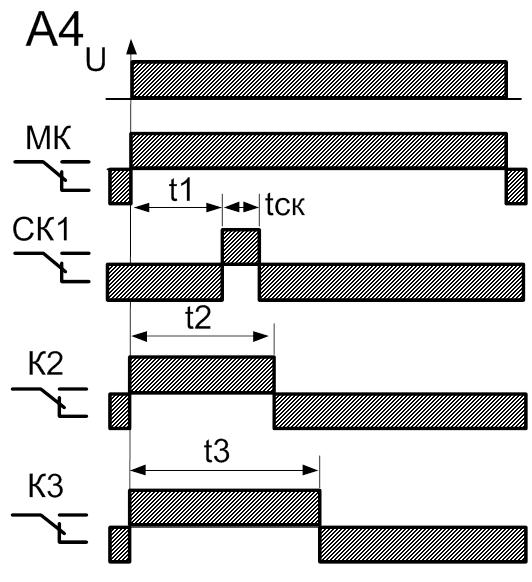

Диаграмма работы РВ3-141 (2)
 Трёхцепное реле времени с функцией скользящего контакта по одной из цепей и мгновенным контактом. При подаче напряжения питания реле двух цепей включаются, реле цепи скользящего контакта остаётся выключенным, начинается отсчёт установленного времени. По окончании отсчёта времени по каждой цепи реле отключаются, а реле скользящего контакта включается на время tск. Выдержка времени задаётся для каждой цепи индивидуально. Диапазон устанавливается один для всех.

СХЕМА ПОДКЛЮЧЕНИЯ

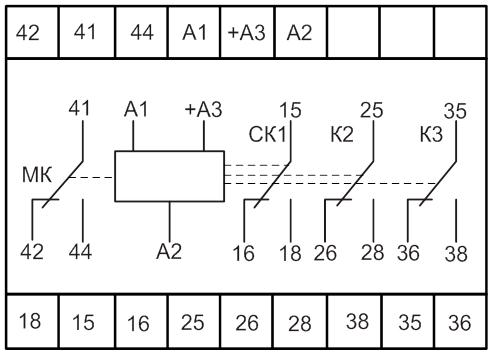

Схема подключения РВ3-141

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 35*88*63


ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВ3-141 АСDC24В/АC230В УХЛ4
4640016933662
04.03.2015

Русский
