Цифровой щитовой вольтметр ВР-М01-29

Снят с производства аналог ВР-М01-29СД

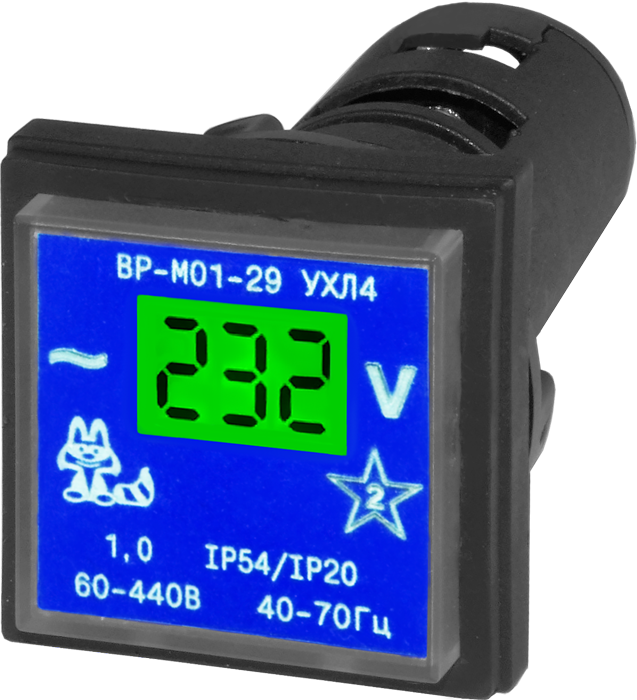

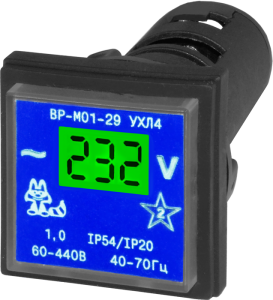

Вольтметр - индикатор ВР-М01-29             Вольтметр-индикатор щитовой ВР-М01-29
ВР-М01-29 АС60-40-70Гц УХЛ4 700.00 руб. с НДС

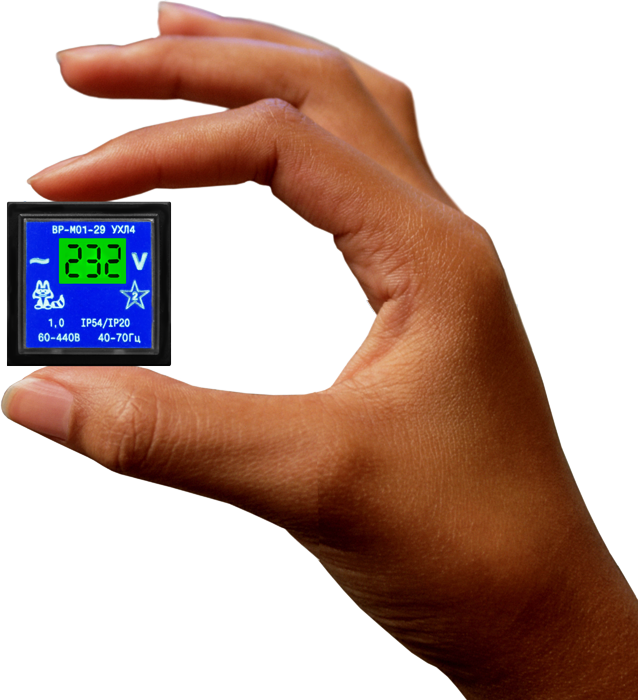

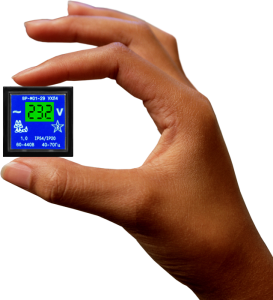

  • Самый миниатюрный вольтметр в своём классе, размер всего 29.5х29.5мм
  • Питание от контролируемого напряжения
  • Класс точности - 1.0
  • Широкий диапазон измерения напряжения АС60-440В
  • Диапазон частот от 40 до 70Гц
  • Яркая подсветка индикатора

НАЗНАЧЕНИЕ ИНДИКАТОРА
 Цифровой щитовой вольтметр  ВР-М01-29  АС60-440В  предназначен  для  технологического контроля величины напряжения в электрических цепях переменного тока,    как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДИКАТОРА
Питание

От измеряемого напряжения
Частота измеряемого напряжения
Гц
40…70, 400 *
Диапазон измеряемого напряжения
В
АС60...445
Измерительная цепь, она же питание

Х1— Х2
Класс точности   1.0
Основная погрешность измерений, не хуже
%
0.5% +/- единица младшего разряда
Потребляемая мощность, не более
Вт
1,0
Степень защиты: корпус/клеммы

IP54/IP20
Диапазон рабочих температур
°С
-25...+55
Температура хранения
°С
-40...+70
Относительная влажность воздуха
%
до 80 при 25ºС
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Средний срок службы, не менее
лет
8
Габаритные размеры/масса
мм/кг
23х23х54/0,021
Средняя наработка на отказ, не менее
ч
10000
* Специальное исполнение (под заказ)
КОНСТРУКЦИЯ ИНДИКАТОРА
Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Устанавливается вольтметр на ровную поверхность в отверстие диаметром 22 мм и с обратной стороны фиксируется гайкой. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5 мм2. На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Индикатор имеет яркую светодиодную подсветку, обеспечивающую считывание информации при любой освещѐнности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ИНДИКАТОРА
Высота над уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу прибора, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Допустимый уровень вибрации прибора: частота от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса. Прибор устойчив к воздействию помех степени жесткости 4 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

РАБОТА ИНДИКАТОРА
Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь.
При напряжении менее 60В на индикаторе появляется сообщение - Lo.
При напряжении более 440В - Hi.

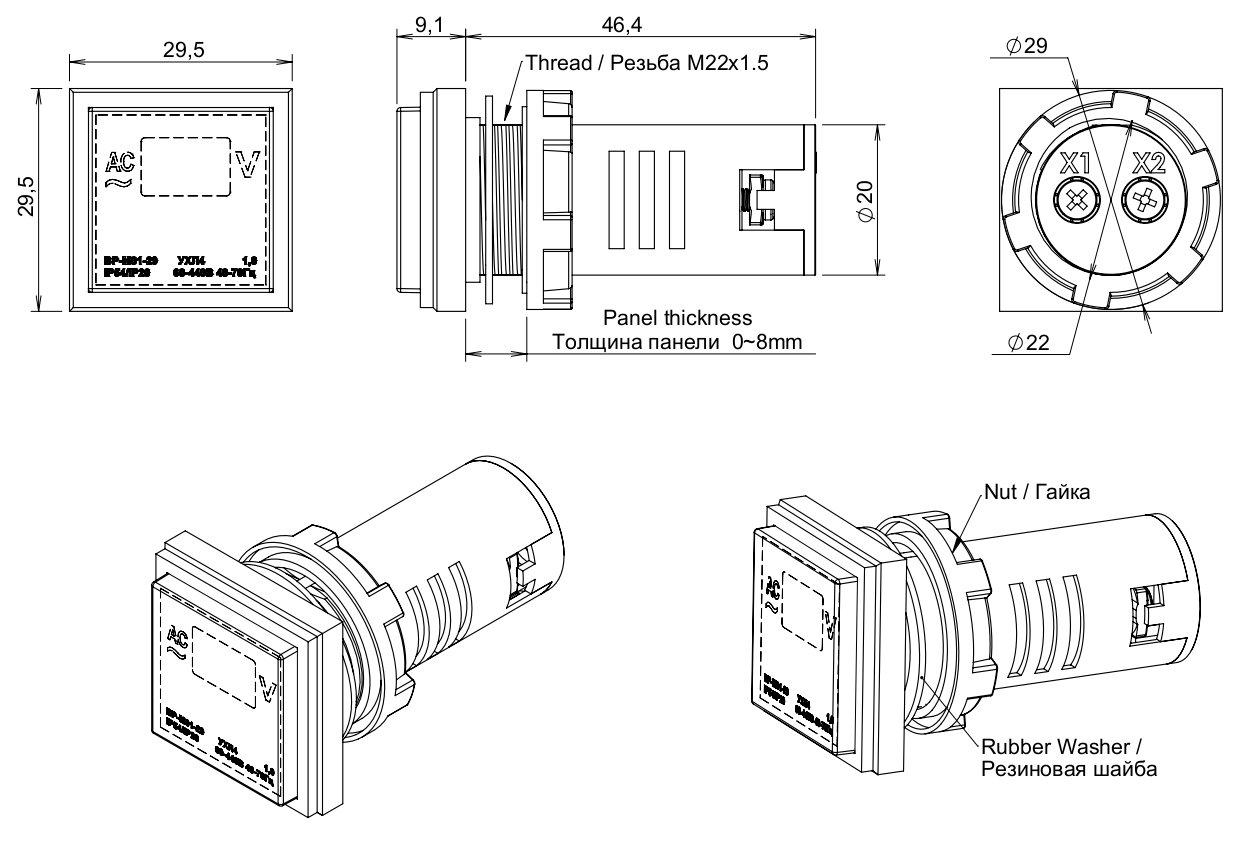

ГАБАРИТНЫЕ РАЗМЕРЫ ИНДИКАТОРА

НАЖАТЬ ДЛЯ УВЕЛИЧЕНИЯ
Вольтметр щитовой ВР-М01-29 - габаритные размеры

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВР-М01-29 АС60-40-70Гц УХЛ4 4640016935956  Скачать 05.08.2014
