Реле контроля трехфазного напряжения РКН-3-25-15, отсутствует функция чередования фаз

Реле контроля трехфазного напряжения РКН-3-25-15
РКН-3-25-15 АС230В/АС400В УХЛ4
1900.00 руб. с НДС

РКН-3-25-15 АС230В/АС400В УХЛ2
2280.00 руб. с НДС


  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 237В до 297В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Задержка срабатывания от 0,1 до 10с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в  цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

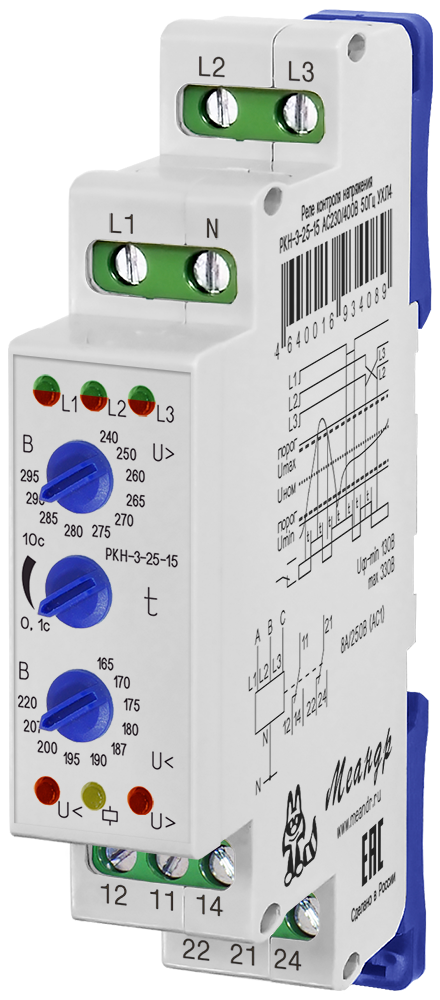

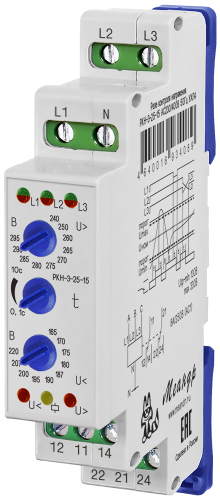

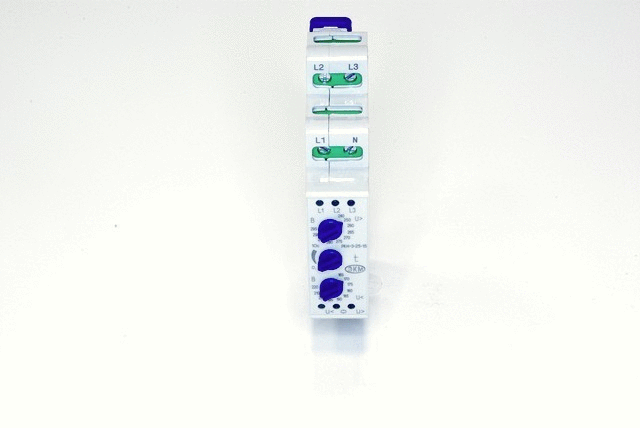

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003)  или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».

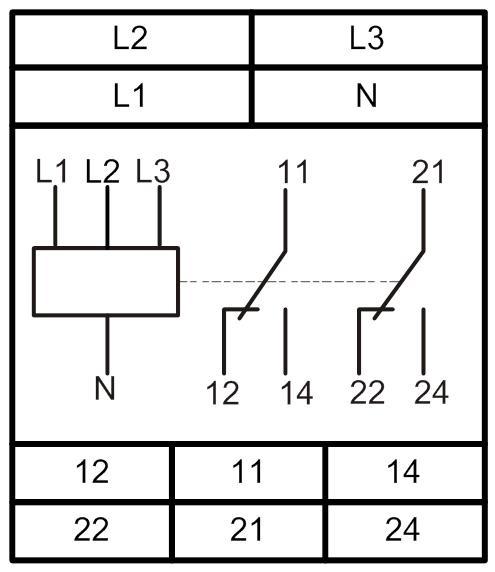

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

 Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.



 Состояние индикаторов «L1», «L2», «L3»:
  • При наличии всех фаз включены все три индикатора
  • При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
  • При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
  • При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

 Функции контроля порядка чередования в данном реле нет!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-25-15
Параметр
Ед.изм.
РКН-3-25-15
Напряжение питания фазное Uном, 50 ГЦ
В
230/400
Допустимые напряжения Uф max/Uф min
В
330/130
Пороги перенапряжения «Uф
В
237, 243, 250, 257, 264, 270, 277, 283, 290, 297
Пороги снижения напряжения «Uф
В
163, 170, 177, 184, 191, 197, 203, 210, 217, 223
Погрешность порога срабатывания
%
Uном±1.5
Ширина зоны "гистерезиса" порога срабатывания
%
Uном± 2.5
Регулируемая задержка срабатывания и возврата реле
с
0,1-10
Мощность, потребляемая от сети, не более
ВА
4
Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимально коммутируемая мощность: АС250В, 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле   АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип выходных контактов
В
2 переключающие группы
Диапазон рабочих температур (по исполнениям)
0С
- 25...+55 (УХЛ4)
-40...+55(УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,081

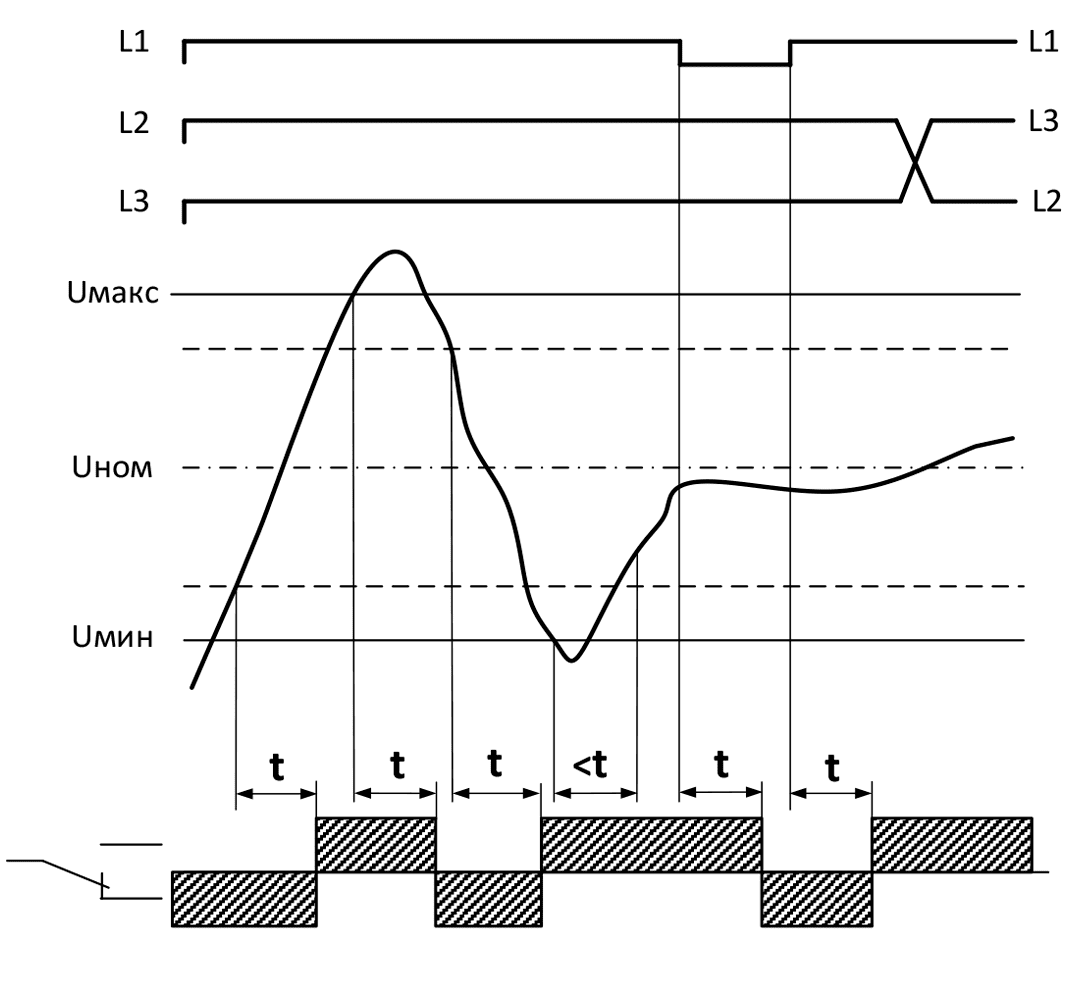

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-25-15
Отклонение контролируемого параметра
Индикаторы
U>
U<
Напряжение больше «U>»
Да
-
Напряжение меньше «U<»
-
Да
Обрыв фазы
Нет
Да
"Слипание" фаз
Нет
Да
"-"  - на состояние соответствующего индикатора ошибка влияния не оказывает
 Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.

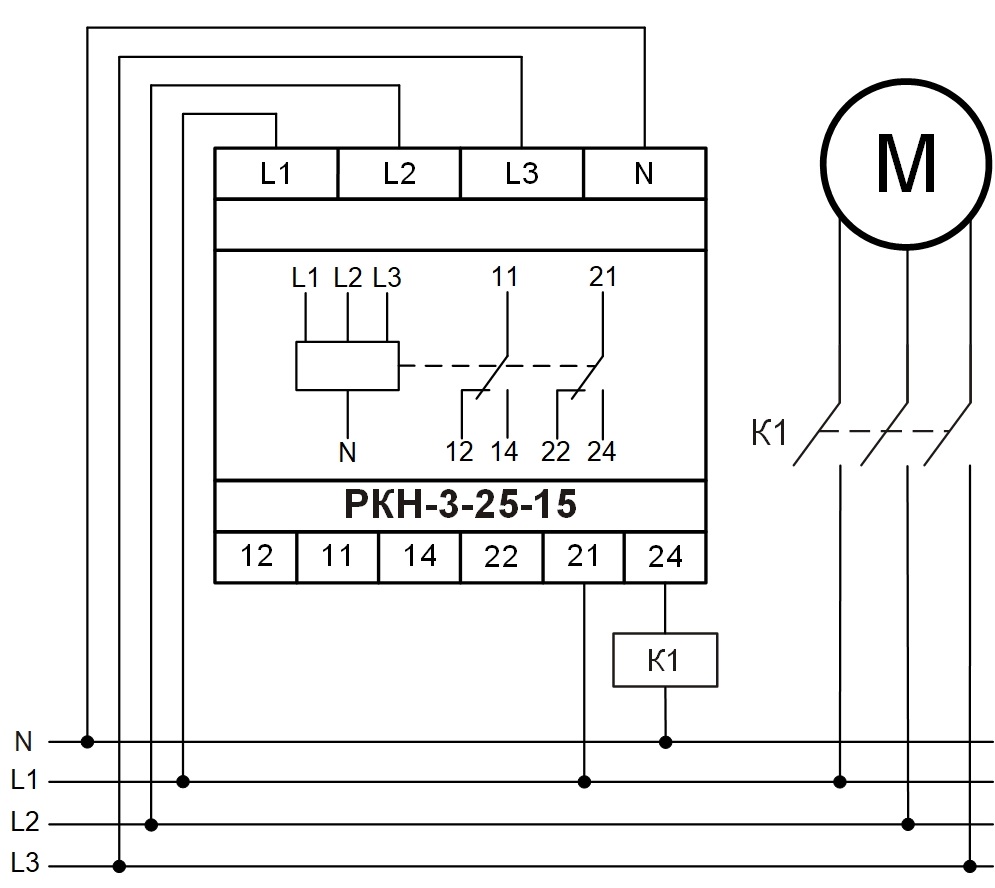

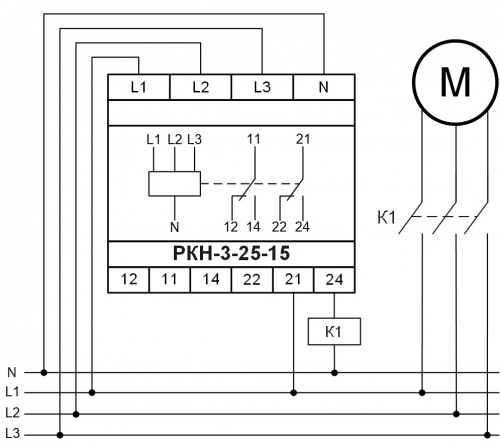

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКН-3-25-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РКН-3-25-15 АС230В/АС400В УХЛ4
4640016934089
v09.02.2017
РКН-3-25-15 АС230В/АС400В УХЛ2
4640016934072

Русский
