Реле времени РВ3-14 с мгновенным контактом


СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА - РВ3-22

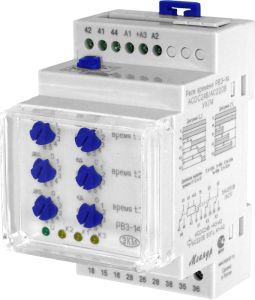

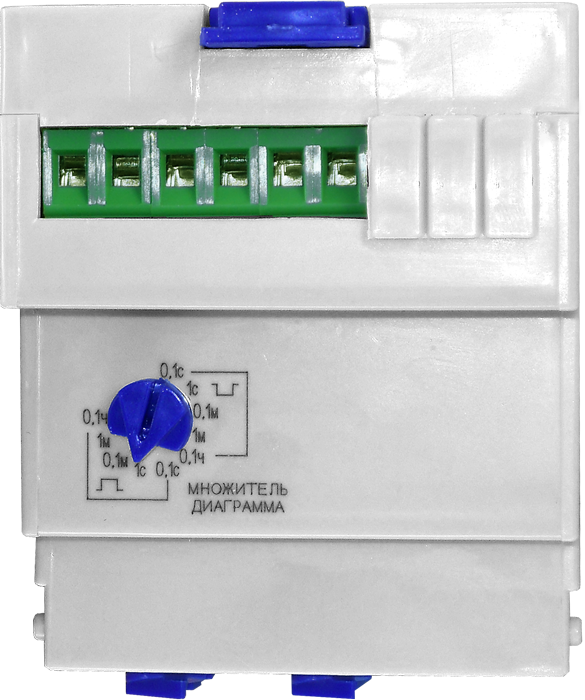

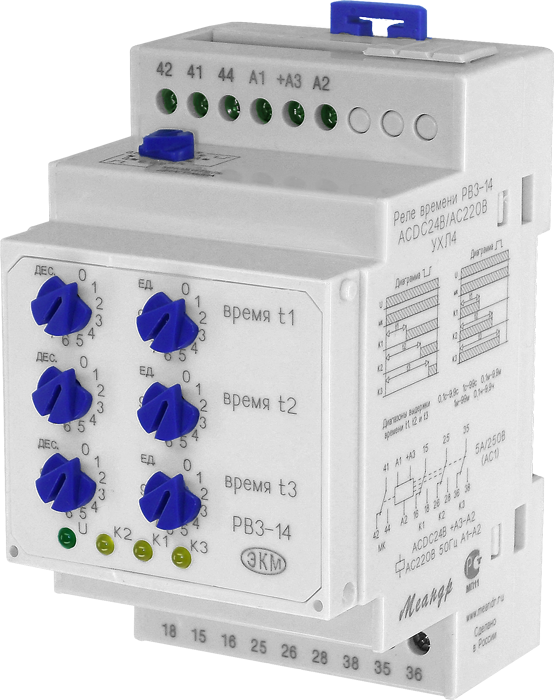

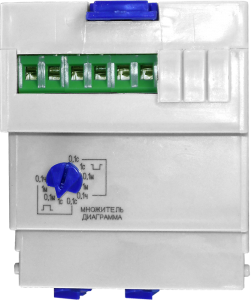

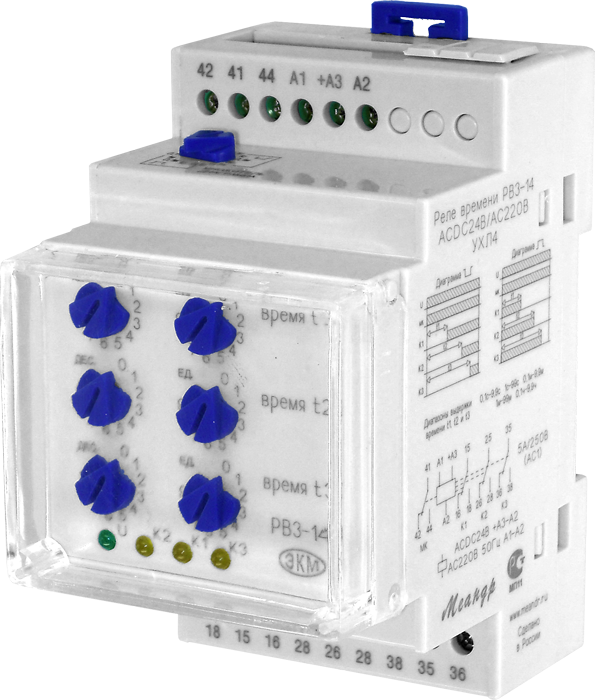

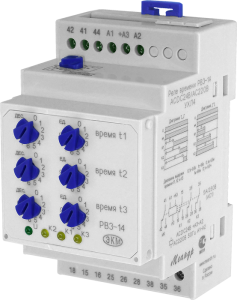

Реле времени РВ3-14     Реле времени РВ3-14 вид с верху   Реле времени РВ3-14 с защитной крышкой
РВ3-14 АСDC24В/АС230В УХЛ4

1650.00 руб. с НДС

РВ3-14 АСDC24В/АС110В УХЛ4

1650.00 руб. с НДС


  • Диапазон выдержек времени от 0,1с до 9,9ч
  • Установка выдержек времени поворотным переключателем
  • Две диаграммы работы; задержка отключения и задержка включения
  • Три цепи с регулируемой выдержкой в каждой цепи + мгновенный контакт

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени трёхцепное РВ3-14 (далее реле) с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3 + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: шесть поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных исполнительных реле «К1», «К2», «К3». Поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов находится на верхней боковой поверхности корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех 3-й степени жёсткости в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА РЕЛЕ
 Реле не требует оперативного питания, питается от контролируемой сети. Подключение питания производится к клеммам «А1», «+А3», «А2» в зависимости от напряжения питания. Диаграмма работы выбирается с помощью переключателя «МНОЖИТЕЛЬ/ДИАГРАММА». Переключатель имеет 5 диапазонов выдержки времени. Для диаграммы работы «Задержка на включение» - включение исполнительного реле происходит через заданное время от начала подачи питания. Для диаграммы «Задержка на выключение» - включение исполнительного реле происходит одновременно с подачей питания, а выключение через заданное время. Диапазон времени устанавливается один для всех трёх цепей. Требуемые временные выдержки t1, t2, и t3 для каждой цепи определяется путём умножения числового значения, установленного на переключателях «ед.» и «дес.», на множитель выбранного диапазона. При выключенных исполнительных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых исполнительных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Реле имеет один переключающий контакт мгновенного действия МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания.

ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВ3-14
Параметр
Ед.изм.
АСDC24В/AC230В
АСDC24В/AC110В
Напряжение питания
В
АСDC24/AC230±10%
АСDC24/AC110±10%
Диапазоны выдержек времени

0,1 - 9,9с, 1 - 99с, 0,1 - 9,9мин, 1 - 99мин, 0,1 - 9,9ч
Погрешность отсчета выдержки времени, не более
%
5
Время готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Максимальный коммутируемый ток при активной нагрузке: АС250В 50 Гц (АС1)/DC30В (DC1)
А
7
Ммаксимальное коммутируемое напряжение AC/DC
В
250/30
Максимальная коммутируемая мощность AC/DC
ВА
1750/210
Максимальное напряжение между цепями питания  и контактами реле
В
АС2000 (50Гц - 1мин)
Степень защиты (по корпусу/по клеммам)

IP40/IP20
Диапазон рабочих температур
0C
-25…+55 (УХЛ4)
Температура хранения
0C
-40...+70
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
53х90х63
Масса
кг
0,155

ДИАГРАММЫ РАБОТЫ РЕЛЕ

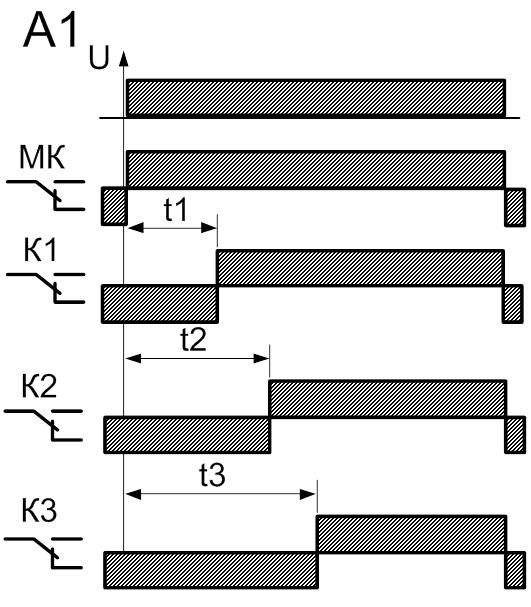

Диаграмма работы РВ3-14 (1)
 Трёхцепное реле времени с мгновенным контактом. После подачи питания все три канала начинают отсчёт времени. По окончании отсчёта времени реле включаются. Отключить реле можно только выключив питание. Выдержка времени задаётся для каждого канала индивидуально. Диапазон устанавливается один для всех.

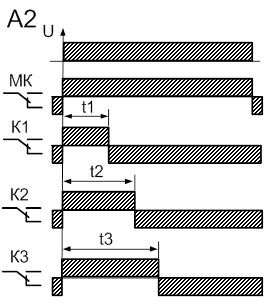

Диаграмма работы РВ3-14 (2)
 Трёхцепное реле времени с мгновенным контактом. При подаче напряжения питания реле всех трёх каналов включаются, начинается отсчёт установленного времени. По окончании отсчёта времени происходит отключение реле. Выдержка времени задаётся для каждого канала индивидуально. Диапазон устанавливается один для всех.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВ3-14

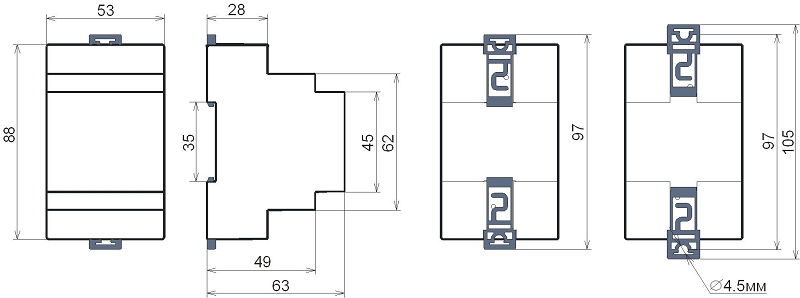

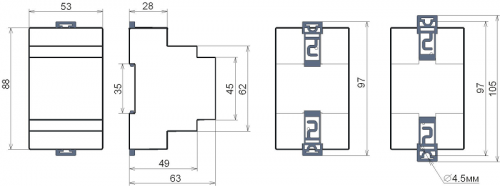

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты РВЦ-П3-14

ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВ3-14 АСDC24В/АС230В УХЛ4
4640016933648
04.03.2015
РВ3-14 АСDC24В/АС110В УХЛ4
4640016933655
