Реле контроля трехфазного фазного напряжения РКН-3-15-15

Реле контроля трехфазного напряжения РКН-3-15-15
РКН-3-15-15 AC230В/AC400B УХЛ4
стандарт
2000.00 руб. с НДС

спец.изделие
2400.00 руб. с НДС


  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений)
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Задержка срабатывания от 0,1 до 10с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

КОНСТРУКЦИЯ РЕЛЕ

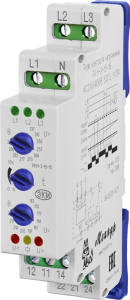

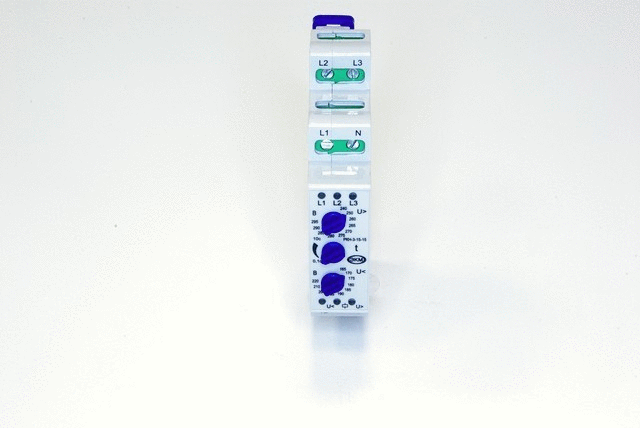

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

 Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем. Во второй таблице приведено соотвествие характера ошибки и её индикация. Прочерк в ней означает, что на состояние соответствующего индикатора ошибка вляния не оказвает.

 ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<» ((*) во второй таблице).

 Состояние индикаторов «L1», «L2», «L3»:
  • При наличии всех фаз включены все три индикатора
  • При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
  • При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
  • При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий  индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКН-3-15-15
Параметр
Ед.изм.
РКН-3-15-15
Напряжение питания фазное Uном, 50Гц
В
58/100
127/220
230/400
Допустимые напряжения Uф max /Uф min

В
90/40
190/85
330/130
Пороги перенапряжения «Uф
В
61, 64, 67, 68, 69, 70, 71, 72, 73, 74
132, 137, 142, 145, 148, 151, 154, 157, 160, 163
240, 250, 260, 265, 270, 275, 280, 285, 290, 295
Пороги снижения напряжения «Uф
В
42, 43, 44, 45, 46, 47, 48, 49, 52, 55
91, 94, 97, 100, 103, 106, 109, 112, 117, 122
166, 170, 175, 180, 185, 190, 195, 200, 210, 220
Погрешность порога срабатывания
%
Uном ±1,5
Ширина зоны «гистерезиса» порога срабатывания
%
Uном ± 2,5
Регулируемая задержка срабатывания
с
0,1-10
Мощность, потребляемая от сети, не более
ВА
4
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА
2000/240
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип выходных контактов   2 переключающие группы
Диапазон рабочих температур (по исполнениям)
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,081

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-15-15

Отклонение контролируемого параметра
Индикаторы
Uф>
Uф<
Напряжение больше «U>»
Да
-
Напряжение меньше «U<»
-
Да
Обрыв фазы
Нет
Да
"Слипание" фаз
Нет
Да
Нарушение порядка чередования
Да*
Да*
Перекос фаз Да Да
"-"  - на состояние соответствующего индикатора ошибка влияния не оказывает
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКН-3-15-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
