Реле времени РВО-П2-С5-15 многофункциональное, внешний запуск, диапазон питающего напряжения DC70-150B, только УХЛ4

РВО-П2-С5-15 DC110В УХЛ4
1900.00 руб. с НДС


  • Диапазон выдержки времени от 0,1с до 99мин
  • Установка выдержки времени двухдекадным кнопочным переключателем
  • 4 диаграммы работы
  • 2 переключающие группы контактов 8А/250В
  • Ширина корпуса 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени РВО-П2-С5-15 предназначено для выдачи команд в цепи схем управления через контакты реле в соответствии с выбранной диаграммой работы после отработки предварительно установленной выдержки времени. Реле используется в системах автоматики, как комплектующее изделие.

КОНСТРУКЦИЯ РЕЛЕ

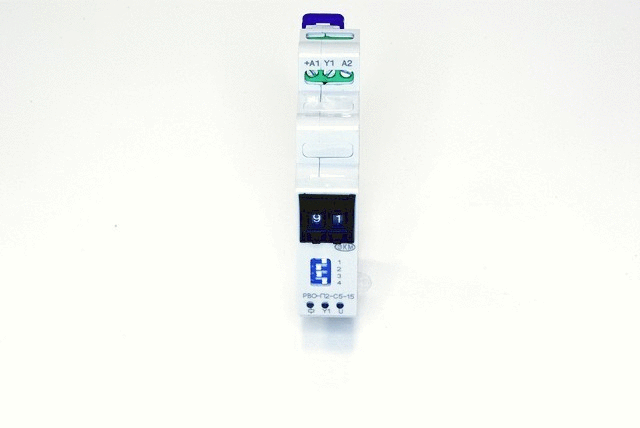

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя (десятки 0-9 и единицы 0-9) для установки выдержки времени (t), поворотный переключатель для выбора диаграммы работы и временных диапазонов, зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Реле имеет пять диаграмм работы, которые выбираются положением поворотного DIP-переключателя. Напряжение внешнего управляющего воздействия должно быть равно напряжению питания. Сигнал внешнего запуска формируется переключателем «S» путём замыкания и размыкания клемм «Y1» и «+А1». Во время «импульса» горит жёлтый индикатор и замкнуты контакты 15-18, 25-28 (встроенное исполнительное реле включено). Во время «паузы» замкнуты контакты 15-16, 25-26 (встроенное исполнительное реле выключено). Напряжение питания DC110 В подаётся на клеммы «+А1» и «А2». Схема подключения реле приведена на шильдике, расположенном на корпусе реле.

 ВНИМАНИЕ: При смене диаграммы работы напряжение питания реле должно быть выключено.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П2-С5-15
Параметр
Ед.изм.
РВО-П2-С5-15
Напряжение питания
В
DC70-150
Диапазон выдержки времени

0,1-9,9с; 1-99c; 0,1-9,9мин; 1-99мин
Погрешность отсчета выдержки времени, не более
%
2
Время готовности, не более
с
0,2
Время повторной готовности, не более
с
0,2
Время реакции на управляющее воздействие
с
0,2
Диаграммы работы   1, 2, 3, 4, 30
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальный коммутируемый ток при активной нагрузке АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Потребляемая мощность, не более ВА 2
Количество и тип контактов

2 переключающие группы
Диапазон рабочих температур
0C
-10...+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Степень защиты по корпусу /по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,080

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграмма работы реле времени № 1
 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.
Диаграмма работы реле времени № 2
 Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).
Диаграмма работы реле времени № 3
 Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 4
 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 30
 При включении питания реле отключено. При подаче команды внешнего запуска начинается отсчёт заданного времени. Если длительность команды внешнего запуска меньше установленного времени, отсчёт времени будет прерван и реле будет отключено. Если длительность будет больше, то через заданное время реле включится. После снятия команды внешнего запуска вновь начинается отсчёт заданного времени, после чего происходит отключение реле. Интервал между двумя командами внешнего запуска должно превышать значение заданного времени, в противном случае отсчёт прекратится и реле останется включённым.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

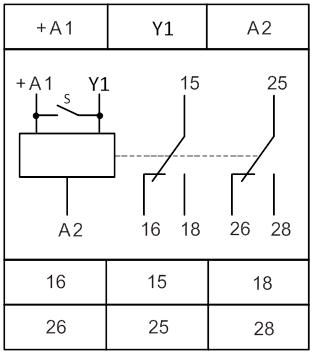

Схема подключения РВО-П2-С5-15

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле контроля фаз ЕЛ-11М-15
ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Вопросы производителю и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВО-П2-С5-15 DC110В УХЛ4
4640016932313
v06.07.2015

Русский
