Тиристорные регуляторы мощности серии TPS

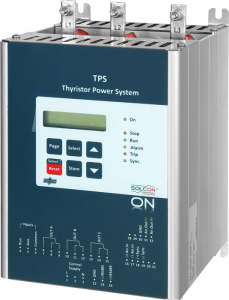

тиристорный регулятор TPS (812)369-68-42      Регулятор мощности TPS

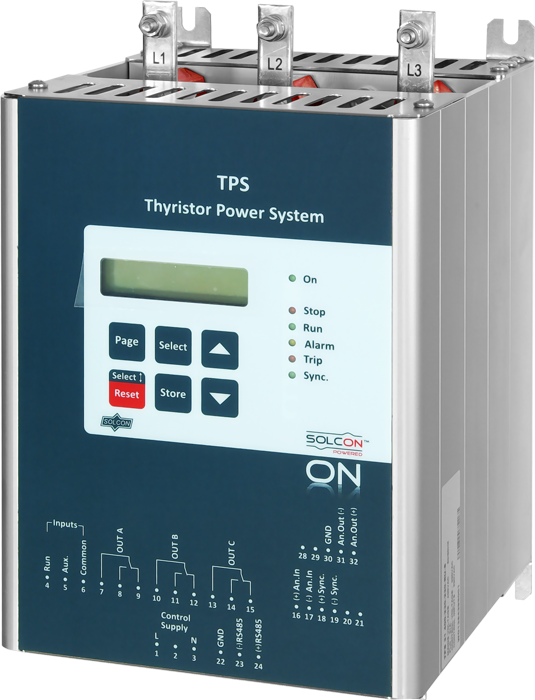

 Тиристорный Регулятор Мощности (TPS) Солкона предназначен для регулируемого питания трехфазной Активной/Индуктивной нагрузки, в первую очередь нагревателей. Тиристорный регулятор - TPS представляет собой устройство с высокой перегрузочной способностью с различными возможными режимами управления. Широкий диапазон токов (8-1500A), напряжений( 230-690V) и способность работать с питающей сетью как 50Hz так и 60Hz, позволяет TPS удовлетворять потребности любых нагревательных систем, (высоковольтные на заказ).
  Управление выходной мощностью TPS осуществляется аналоговым сигналом постоянного тока (0-10V или 4-20mA или 0-20mA), либо потенциометром (опция), либо через коммуникационный порт RS485 (опция).
Специальная система синхронизации позволяет сгладить нагрузку питающей сети при совместной работе нескольких регуляторов мощности TPS.
Тиристорный регулятор мощности TPS полностью программируем.
Имеет 9 встроенных защит:
- Защита от короткого замыкания (быстродействующие предохранители);
- Защита от перенапряжения и т.д.

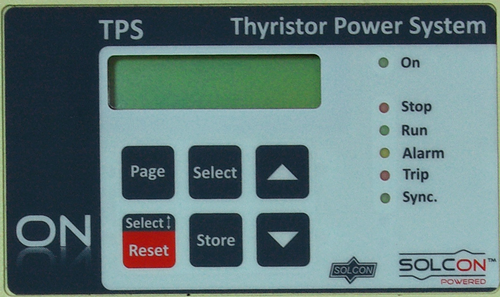

Двустрочный буквенно-цифровой (2х16 символов) дисплей используется для программирования TPS, наблюдения за измеряемыми и статистическими данными, для технического обслуживания TPS.


Тиристорным регулятором можно управлять:

- Управление с помощью потенциометра (нет необходимости во внешнем источнике);
- Система синхронизации совместно работающих TPS для равномерного распределения нагрузки;
- Коммуникационный порт RS-485 для программирования, просмотра данных и управления;
- Плата аналогово вывода (4-20mA, 0-20mA or 0-10V).

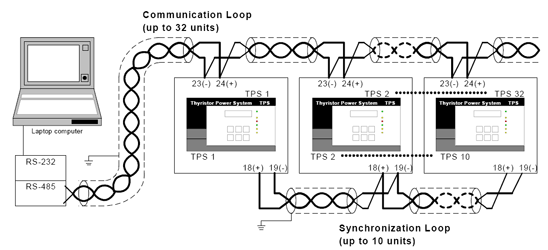

 Подключение каналов связи и синхронезации.

схема последовательного подключения тиристорных регуляторов фирмы SOLCON (812)369-68-42

 Нагрузка TPSа может быть соединена: в звезду с нейтралью, звезду без нейтрали, треугольник или открытый треугольник.


Способы управления:

-  Zero Crossing
Этот способ управления характеризуется рабочим циклом. Длительность рабочего цикла программируется. Часть рабочего цикла тиристоры находятся в проводящем состоянии. Длительность проводящего интервала на каждом цикле пропорциональна входному аналоговому сигналу TPS. Включение каждого тиристора в начале проводящего интервала производится так, что ток в фазе нагрузки не изменяется скачком (Zero crossing)
Преимущества:
• Минимальные шумы на радиочастотах.
• Минимальные искажения потребляемого тока.
Недостатки:
• Нет плавного старта.
• Высокий пусковой ток в случае нагрузки зависящей от температуры.
• Переменная нагрузка питающей сети втечение рабочего цикла.
-  Фазовое управление
При этом управлении угол зажигания тиристоров изменяется в зависимости от сигнала на аналоговом входе TPS.
Преимущества:
• Возможен плавный старт.
• Колебания тока ограничены.
Недостатки:
• Относительно высокие шумы на радиочастотах.
• Относительно высокие искажения потребляемого тока.

 От фазового управления к Zero Crossing (Плавный старт)
При этом способе на начальном зтапе, после команды Пуск используется фазовое управление, а затем регулятор (TPS) переходит к управению Zero Crossing. Плавный старт используется в основном для нагрузки зависящей от температуры (низкое сопротивение при низкой температуре), во избежание больших токов при работе на «холодную» нагрузку. На интервале фазового управления нагрузка «разогреется» и позволит переход к Zero Crossing.


Документация:
- Техническая документация на тиристорный регулятор мощности TPS  Скачать
