Контроль высоковольтных сетей (в корпусе 22мм)

Реле контроля фаз ЕЛ-11М-22Реле контроля фаз ЕЛ-12М-22 (узкий корпус)Реле контроля фаз РКФ-М06-12-22
спец.изделие Заказать
3720.00 руб. с НДС

спец.изделие
3720.00 руб. с НДС

спец.изделие
3720.00 руб. с НДС

спец.изделие Заказать
3720.00 руб. с НДС

спец.изделие Заказать
3720.00 руб. с НДС

спец.изделие Заказать
3720.00 руб. с НДС

спец.изделие Заказать
3720.00 руб. с НДС

спец.изделие  Заказать
3720.00 руб. с НДС

спец.изделие  Заказать
3720.00 руб. с НДС


  • Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз

Функциональные отличия реле
Параметр/Наименование
ЕЛ-11М-22
ЕЛ-12М-22
ЕЛ-13М-22
РКФ-М06-11-22
РКФ-М06-12-22
РКФ-М06-13-22
РКФ-М04-1-22
РКФ-М07-1-22
Фиксированный порог срабатывания на снижение напряжения 0,8Uном
+







Срабатывание при асимметрии фаз
>30%
>25%±2%
>25±2%

5%...25%
5%...25%

5%...25%
Порог срабатывания на снижение напряжения
0,8Uном, В







Минимальное синфазное напряжение включения
0,85Uном, В
0,85Uном, В






Минимальное синфазное напряжение отключения

0,5Uном, В






Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов


+


+


Регулируемый нижний порог отключения (0,8...1,1)Uном



+




Регулировка порогов «окном» от 5% до 25% от Uном







+
Питание реле осуществляется от  контролируемой сети







+
Обнаружение кратковременных пропаданий напряжения по одной, двум или трём фазам






+

Гистерезис напряжения порога срабатывания
0,05Uном, %
0,02Uном, %
0,025Uном, %
0,025Uном, %

0,05Uном, %
Контроль напряжения рекуперации до 95%




+



Погрешность отсчёта установленного значения асимметрии линейных напряжений



0,05Uном, В
0,05Uном, В
0,05Uном, В


Погрешность установки значения асимметрии линейных напряжений



±5%Uном, В
±5%Uном, В
±5%Uном, В


Питание реле осуществляется от контролируемой сети







+
Регулируемая задержка срабатывания
0,1-10с

0,1-10с
Фиксированная задержка срабатывания


0,15с





Время выключения встроенного реле при снижении напряжения ниже 0,8Uном ± 5%
0,1-10с







Время выключения встроенного реле при синфазном снижении напряжения ниже 0,5 Uном


0,15с





Время выключения встроенного реле при снижении напряжения ниже (0,8...1,1)Uном



0,1-10с




Минимальная длительность обнаруживаемого провала напряжения, tпров             0,01с
Время включения, tвкл
Время выключения, tвыкл             0,08с
Регулируемое время возврата, tвозвр             1с, 10с, 10мин

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже)  фиксированного значения.

 ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

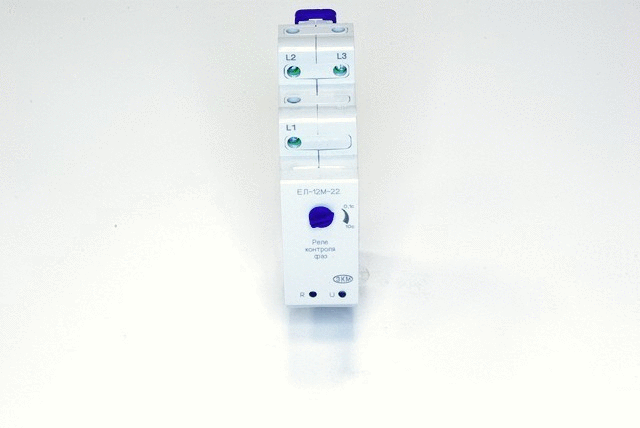

 На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.
 На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
 На лицевой панели РКФ-М06-11-22 расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.
 На лицевой панели РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
Обнаружение кратковременных пропаданий напряжения по одной, двум или трём фазам
 На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».

РАБОТА РЕЛЕ
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22, ЕЛ-13М-22
 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
 При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.

 ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.

РАБОТА РЕЛЕ РКФ-М04-1-22
 Реле может работать в двух режимах: «работа без памяти» и «работа с памятью» (диаграммы представлены ниже), где tпров  - длительность провалов напряжения по любой из фаз, tвкл  - время включения реле после подачи питания на реле, tвыкл -  время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата  tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Значения tвкл , tвыкл, tвозвр и tпров представлены в таблице выше. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
 В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыклtпров< 10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно  tпров> tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров > tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр.  Аналогичным образом реле работает при обрыве и «слипании» фаз.
 В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл , то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр (1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда встроенное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены - замкнуты контакты 11-12 и 21-22.

Общие технические данные о реле
Параметр
Ед.изм.
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22
ЕЛ-13М-22
РКФ-М04-1-22
Номинальное напряжение Uном 50Гц, по исполнениям В 500, 690, 715 715
Минимальное допустимое линейное напряжение, по исполнениям В 250, 350, 360 400
Максимальное допустимое линейное напряжение, по исполнениям В 700, 950, 980 800
Потребляемая мощность, не более ВА 2 3
Время выключения встроенного реле при:
Обрыве одной фазы
с
0,1-10
0,15
-
Обрыве двух или трёх фаз
с
0,1
0,15
-
Асимметрии линейных напряжений с 0,1-10 0,15 -
Обратном порядке чередования фаз
с
0,1
0,15
-
«Слипании» фаз
с
0,1-10
0,15
-
Превышении напряжения выше 1,3Uном ± 5%Uном
с
0,1
0,15
-
Порог срабатывания на превышение напряжения В 1,3Uном -
Минимальное синфазное напряжение включения
В
0,85Uном
-
Погрешность времени срабатывания, не более
%
± 10
-
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Количество и тип контактов

2 переключающие группы
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Диапазон рабочих температур (по исполнениям)
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
-40…+55 (УХЛ2)
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования  конденсата)   УХЛ4, УХЛ2
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 22х93х62
Масса кг 0,095

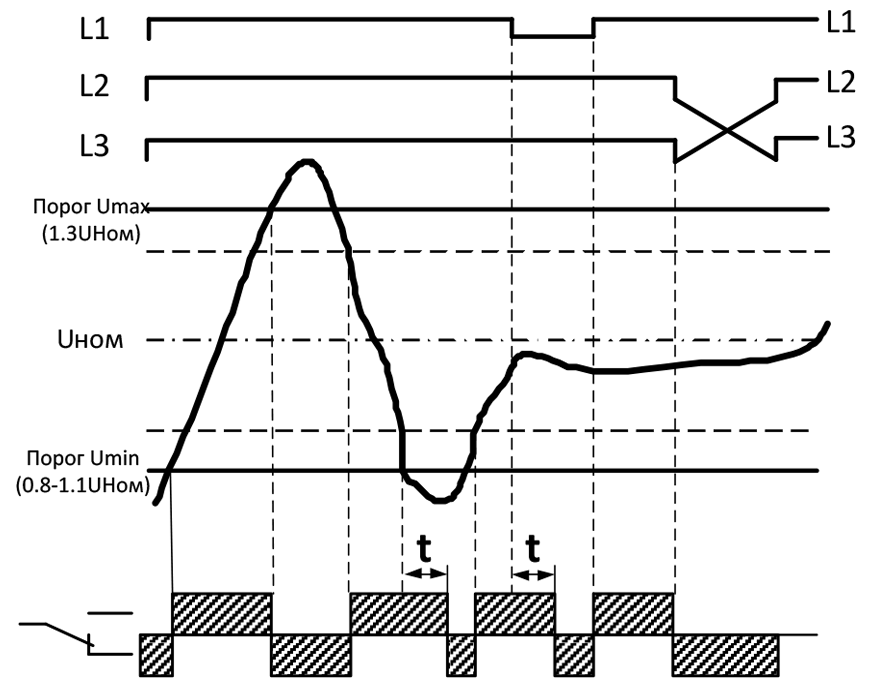

ДИАГРАММА РАБОТЫ РЕЛЕ ЕЛ-11М-22, РКФ-М06-11-22, РКФ-М07-1-22
Диаграмма работы ЕЛ-11М-22

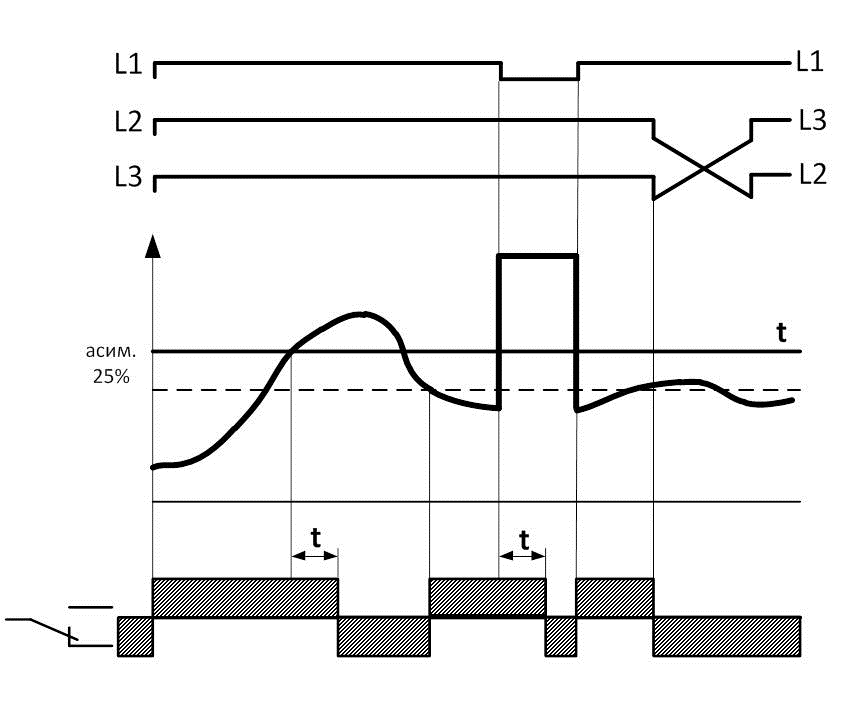

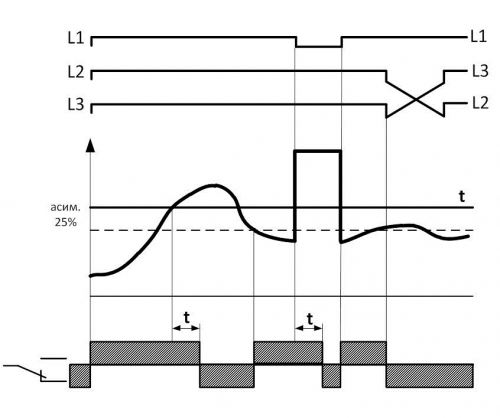

ДИАГРАММА РАБОТЫ РЕЛЕ ЕЛ-12М-22, РКФ-М06-12-22
Диаграмма работы ЕЛ-12М-22

ДИАГРАММА РАБОТЫ РЕЛЕ ЕЛ-13М-22, РКФ-М06-13-22
Диаграмма работы ЕЛ-13М-14

ДИАГРАММЫ РАБОТЫ РЕЛЕ РКФ-М04-1-22
Диаграмма работы РКФ-М04-1-22 с памятью Диаграмма работы РКФ-М04-1-22 без памяти

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения ЕЛ-11М-22

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 22*93*62 (1)

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ЕЛ-11М-22 AC690В УХЛ4
4640016936700
v03.09.2016
ЕЛ-11М-22 АС690В УХЛ2
4640016936717
ЕЛ-12М-22 AC690В УХЛ4
4640016936724
v03.09.2016
ЕЛ-12М-22 AC690В УХЛ2
4640016936731
ЕЛ-13М-22 AC690В УХЛ4
4640016936748
v01.05.2015
ЕЛ-13М-22 AC690В УХЛ2
4640016936755
РКФ-М06-11-22 AC690В УХЛ4
4640016936762
v02.09.2016
РКФ-М06-11-22 AC690В УХЛ2 4640016936779
РКФ-М06-12-22 AC690В УХЛ4 4640016936786  Скачать v02.09.2016
РКФ-М06-12-22 AC690В УХЛ2 4640016936793
РКФ-М06-13-22 AC690В УХЛ4 4640016936809  Скачать v01.07.15
РКФ-М06-13-22 AC690В УХЛ2 4640016936816
РКФ-М04-1-22 AC715В УХЛ4 4680019911137  Скачать v01.12.16
РКФ-М07-1-22 AC690В УХЛ4
4640016936823
 Скачать
хх.хх.2016
