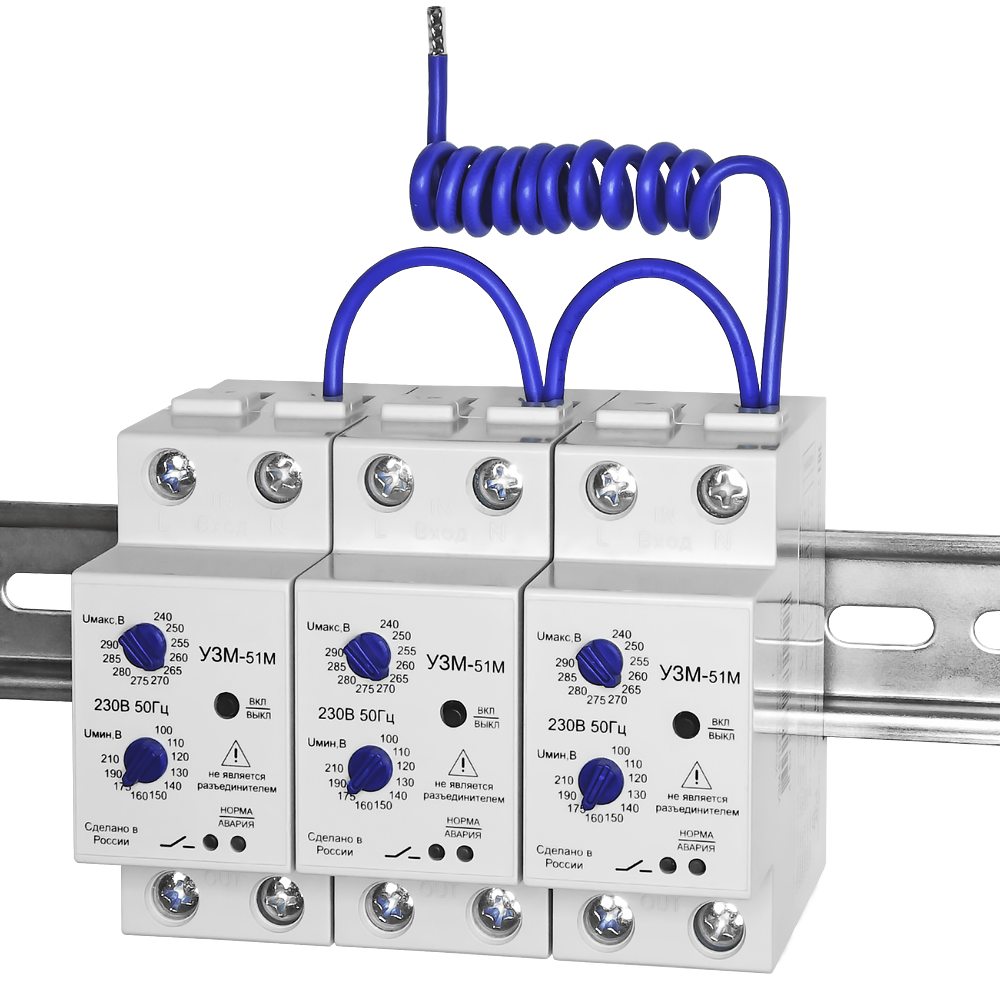

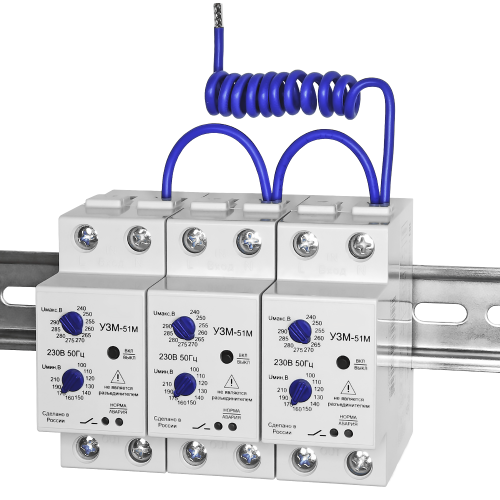

Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16
ВНИМАНИЕ!
Для более надёжной защиты рекомендуется применять ПРОТИВОПОЖАРНОЕ УЗДП-63М, защищает от дуговых разрядов и искрения в электропроводке (см. - http://meandr.ru/uzm-50md)
Около двух десятков лет прошло с момента изобретения и начала производства первых устройств обнаружения дуговых разрядов и искрения в электропроводке AFCI (Устройство-прерыватель дугового разряда). Применение этих приборов позволяет обнаружить искрение в электропроводке на начальном этапе развития аварийного процесса и обесточить повреждённый участок домашней сети и, тем самым, предупредить воспламенение окружающих предметов и пожар в доме.
Насколько эффективны AFCI? Действительно-ли они способны уменьшить количество пожаров из-за искрения в электропроводке? На эти вопросы попыталась ответить NEMA (Национальная ассоциация производителей электрооборудования США). Недавно на сайте NEMA - www.afcisafety.org была опубликована статья "ВАЖНОСТЬ ПРИМЕНЕНИЯ ТЕХНОЛОГИИ ОТКЛЮЧЕНИЯ ЦЕПИ ПРИ ОБНАРУЖЕНИИ ИСКРЕНИЯ" - "THE IMPORTANCE OF ARC FAULT CIRCUIT INTERRUPTER TECHNOLOGY" - http://www.afcisafety.org/
В этой статье впервые сделана попытка, на основе анализа статистических данных о причинах пожаров в США с 2002 по 2009 годы - годы начала массового внедрения AFCI в жилых домах страны, сделать вывод об эффективности технологии AFCI для предупреждения пожаров в жилых домах.
Вот перевод этой статьи - http://узис-узм.рф/2017/05/02/
|
||||||||
|
УЗМ-51М УХЛ4
|
стандарт
|
3076.00 руб. с НДС
|
| УЗМ-51М УХЛ2 | спец.изделие |
4244.00 руб. с НДС
|
| УЗМ-51МТ УХЛ4 | стандарт |
3384.00 руб. с НДС
|
| УЗМ-51МТ УХЛ2 | спец.изделие |
4669.00 руб. с НДС
|
|
УЗМ-16 УХЛ4
|
стандарт
|
2214.00 руб. с НДС
|
| УЗМ-16 УХЛ2 | спец.изделие |
3055.00 руб. с НДС
|
| Перемычка соед. медная ПСМ-2,5-Nc | стандарт |
68.00 руб. с НДС
|

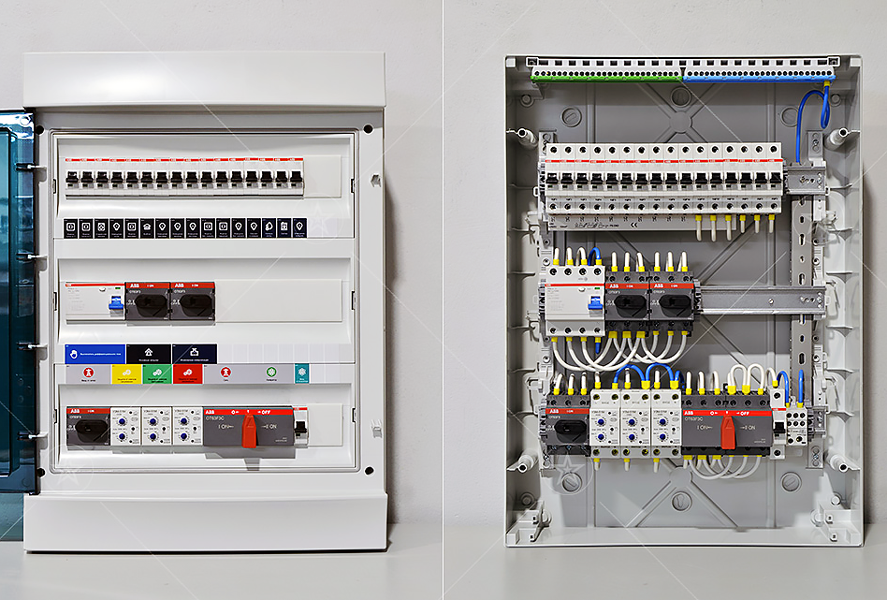

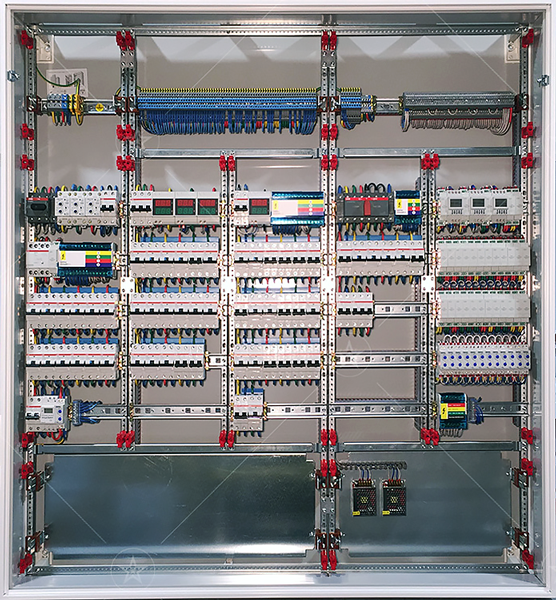

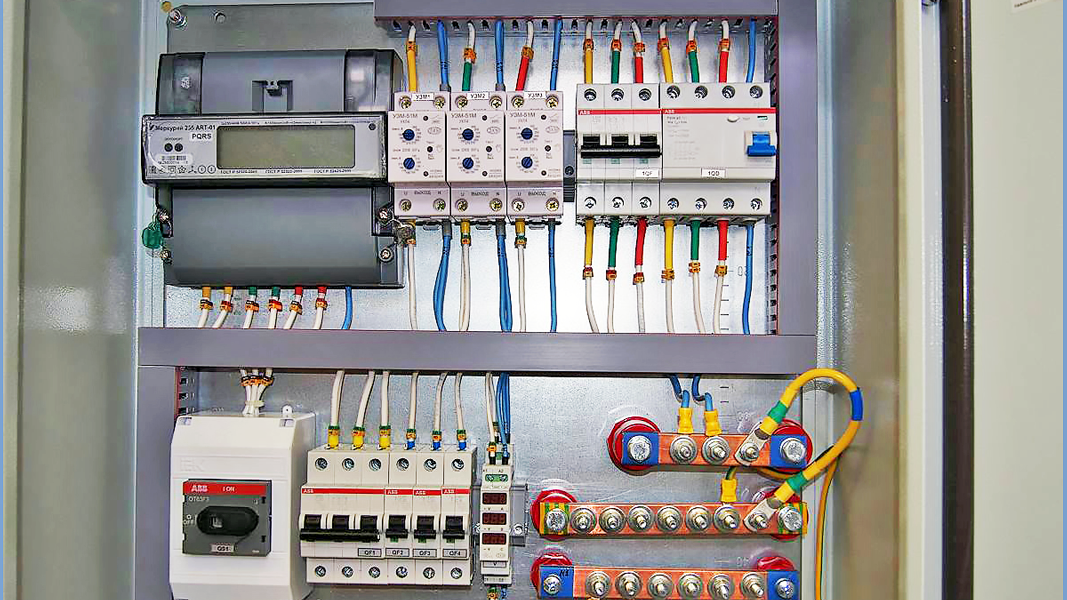

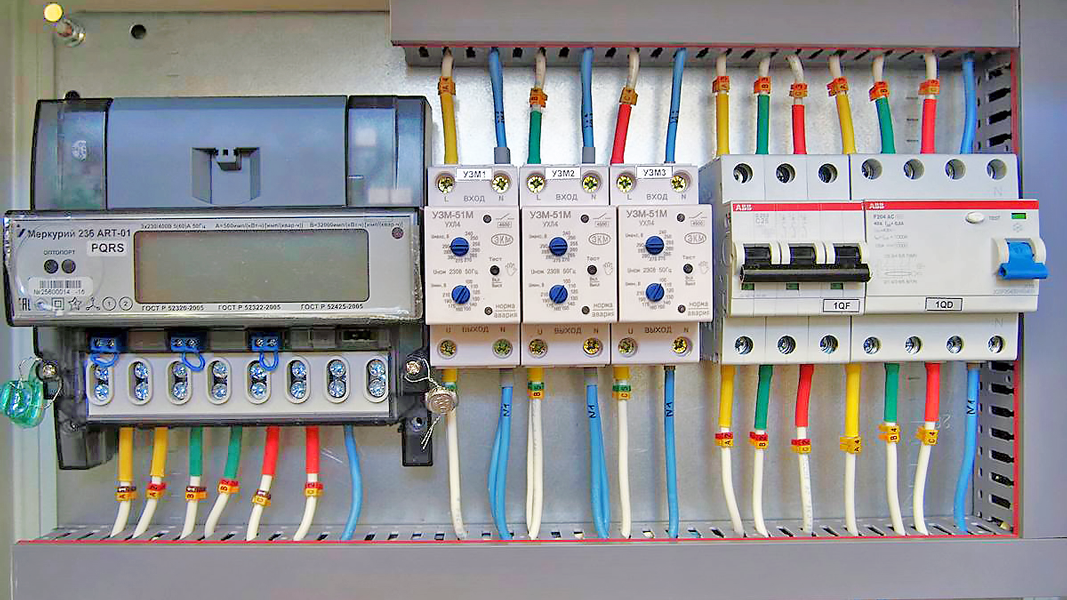

ФОТО применения УЗМ-51М в компании ООО "04кВ" (Санкт-Петербург)

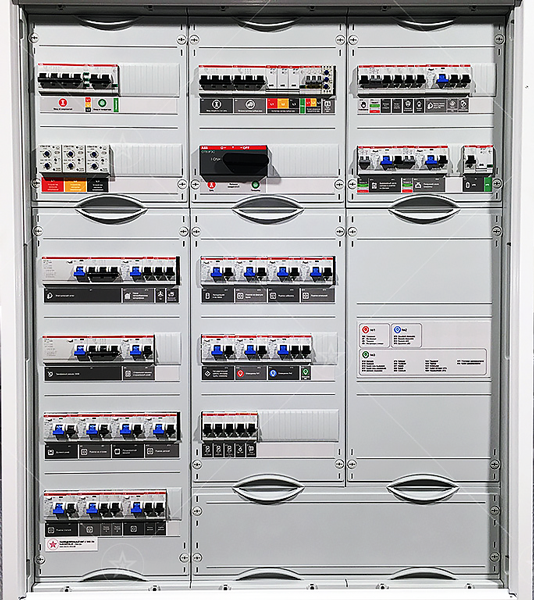

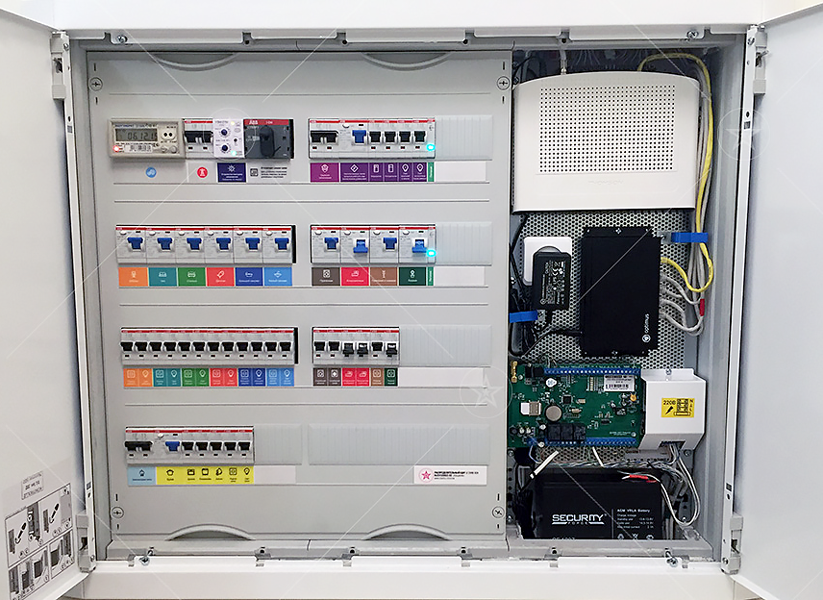

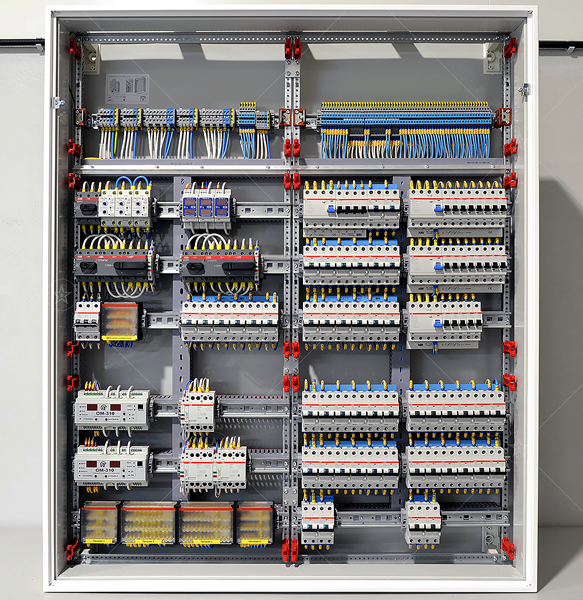

ФОТО применения УЗМ-51М в компании "230/400" (Москва)

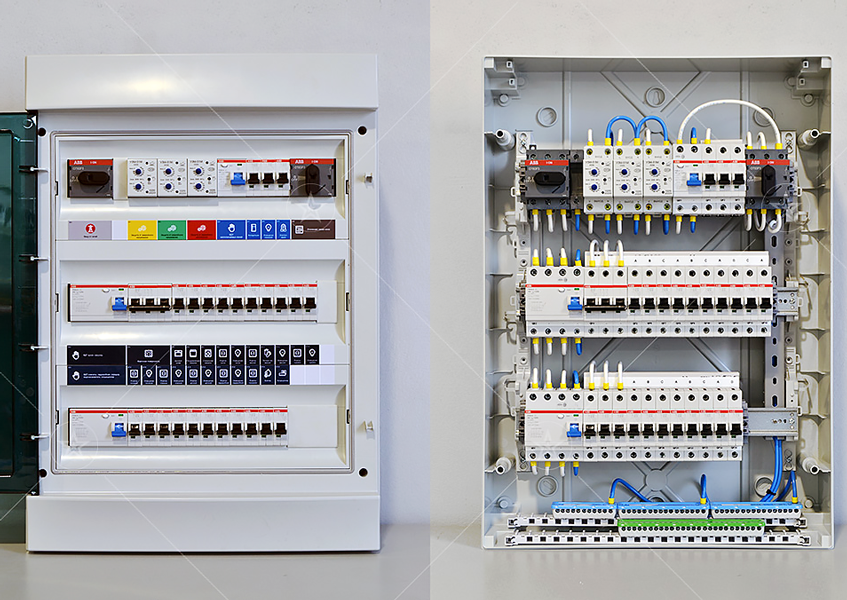

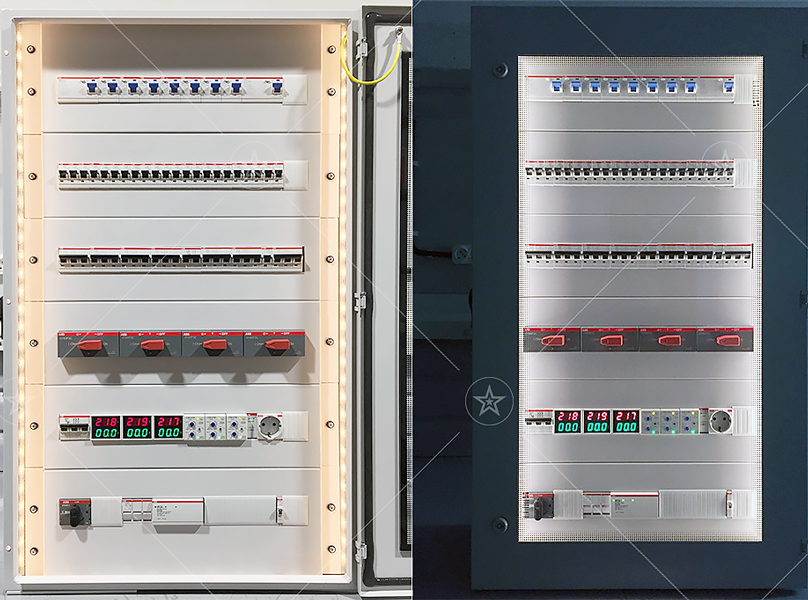

ФОТО применения УЗМ в компании "KONSTartSTUDIO" (Москва)
Видео работы УЗМ при обрыве нуля
УЗМ-51М, УЗМ-51МТ:
-
Номинальный ток нагрузки 63А/250В (14 кВт)
-
Максимальный ток нагрузки 80А/250В (18кВт) не более 30мин
-
Возможность подключения нагрузки с любой стороны
-
Встроенная многоразовая термозащита (только для УЗМ-51МТ)
УЗМ-16:
-
Максимальный ток нагрузки 16А/250В (4кВт)
-
Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В/0,1с и >300В/0,02с
-
Двухпороговая защита от снижения напряжения (задержка срабатывания): <210-100В/10с и <80В/0,5с
-
Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
-
Встроенная варисторная защита от импульсных скачков сетевого напряжения
-
Функция дистанционного управления (контактор)
-
Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
-
Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
-
Рекомендуемые пороги для УЗМ-51М, УЗМ-51МТ и УЗМ-16 (175 ... 265В)
НАЗНАЧЕНИЕ УСТРОЙСТВ
Устройство защиты многофункциональное УЗМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме. 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме. 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).

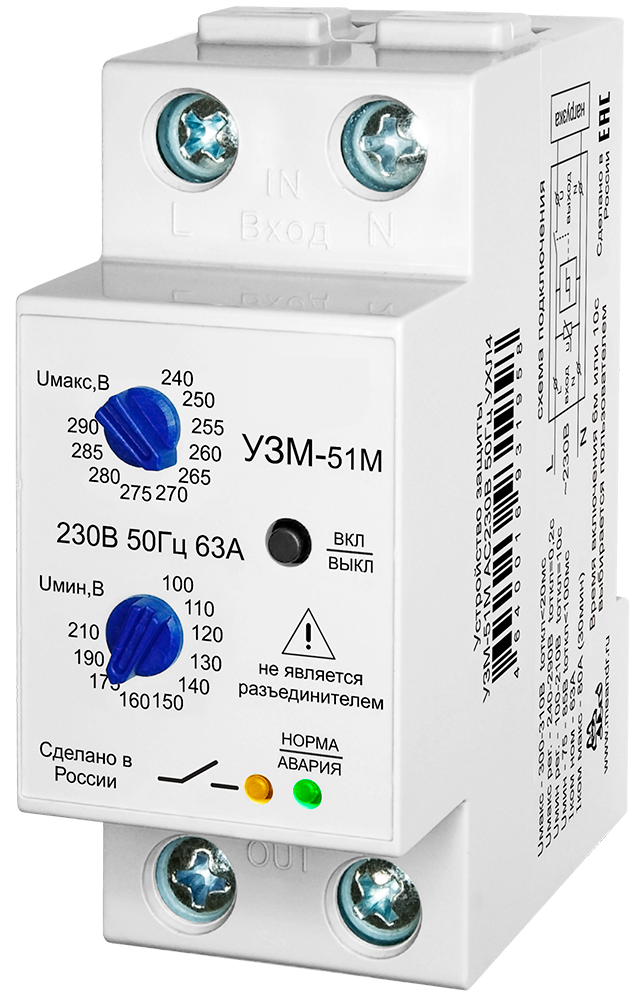

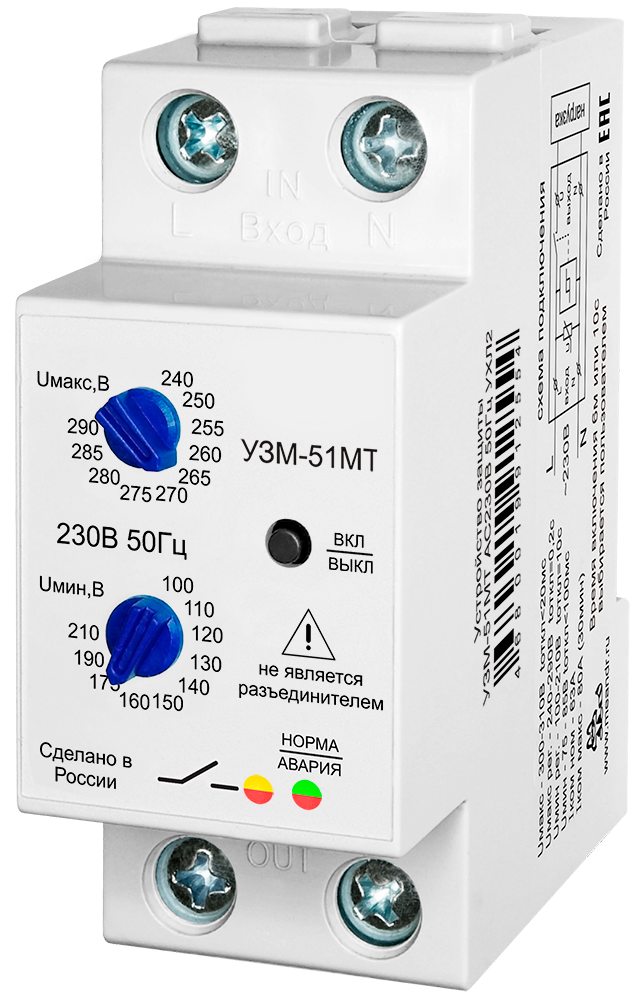

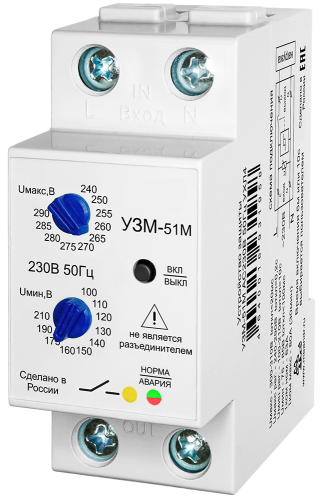

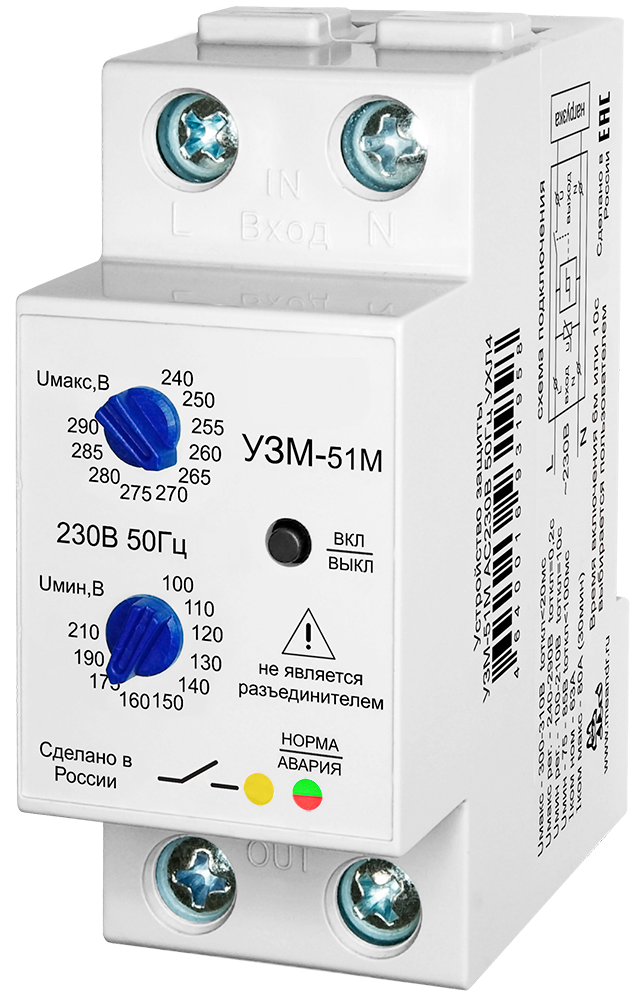

КОНСТРУКЦИЯ УСТРОЙСТВА УЗМ-51М, УЗМ-51МТ
Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 33мм2. На лицевой панели УЗМ расположены два индикатора, двухцветный (зелёный/красный) норма/авария и (жёлтый/красный) включения контакта реле/перегрев, кнопка «ВКЛ/ВЫКЛ» ручного управления, 2 ручки регулировки верхнего и нижнего порогов отключения.

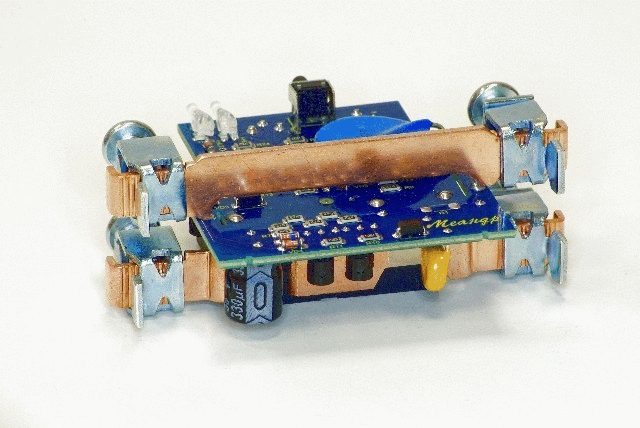

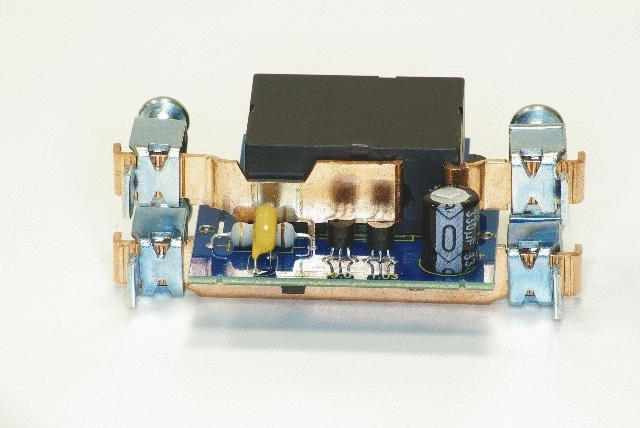

Конструктивно УЗМ выполнены на единой печатной плате с установленными на ней электронными компонентами, реле, токовым шунтом, силовыми шинами (см. рис. ниже). Благодаря такой конструкции достигается высокая механическая жёсткость изделия и высокая надёжность.
В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "шторками".
|

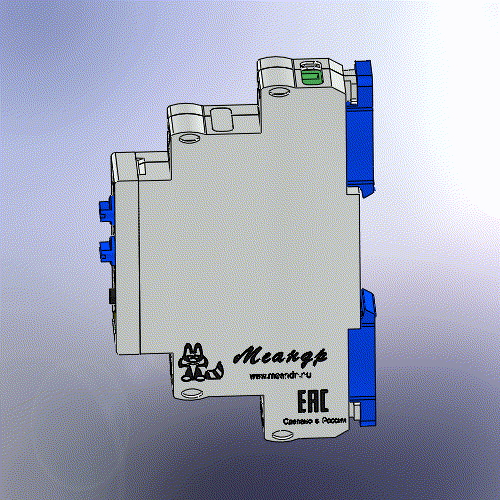

КОНСТРУКЦИЯ УСТРОЙСТВА УЗМ-16
Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 2,5мм2. На лицевой панели УЗМ расположены два индикатора– двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ВКЛ/ВЫКЛ» ручного управления.
ВНИМАНИЕ! Момент затяжки винтового соединения для УЗМ-16 не должен превышать 0.4 Нм.
РАБОТА УСТРОЙСТВ
При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.
При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
Двухцветная индикация работает в различных режимах:
- Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
- Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
- Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
- При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.
ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды).
Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:
- вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
- затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
- отпустить кнопку «ВКЛ/ВЫКЛ»;
- нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.
ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).
|
Параметр
|
Ед.изм.
|
УЗМ-51М, УЗМ-51МТ
|
УЗМ-16 | ||||||||||
|
Параметры защиты
|
|||||||||||||
|
Уровень ограничения напряжения при токе помехи 100А, не более
|
кВ
|
1,2
|
|||||||||||
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
|
Дж
|
200
|
42 | ||||||||||
|
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс
|
А
|
6000
|
1200 | ||||||||||
|
Время срабатывания импульсной защиты
|
нс
|
<25
|
|||||||||||
|
Порог отключения нагрузки при повышении напряжения, Uверх
|
В
|
240, 250, 255, 260, 265, 270, 275, 280, 285, 290
|
|||||||||||
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.
|
В
|
300 ± 15В
|
|||||||||||
|
Порог отключения нагрузки при снижении напряжения, Uниз
|
В
|
210, 190, 175, 160, 150, 140, 130, 120, 110, 100
|
210, 200, 190, 180, 175, 160, 150, 140, 130, 120 | ||||||||||
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр
|
В
|
80± 5В
|
100± 10 | ||||||||||
|
Гистерезис возврата верхнего и нижнего порога от установленного значения
|
%
|
3
|
2 | ||||||||||
|
Питание
|
|||||||||||||
|
Номинальное напряжение питания
|
В
|
230
|
|||||||||||
|
Частота напряжения питания
|
Гц
|
50
|
50/60 | ||||||||||
|
Максимальное напряжение питания
|
В
|
440
|
400 | ||||||||||
| Электроэрозионная стойкость контактов, не менее | циклов | 100000 | |||||||||||
|
Потребляемая мощность, не более
|
Вт
|
1,5
|
2 | ||||||||||
|
Коммутирующая способность контактов
|
|||||||||||||
|
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)
|
А
|
63
|
16 | ||||||||||
| Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) | А | 25 | 4,5 | ||||||||||
| Максимальный ток нагрузки, (не более 30мин) | А | 80 | 16 | ||||||||||
|
Номинальная мощность нагрузки (при AC230В)
|
кВт
|
14,5
|
3,6 | ||||||||||
|
Максимальная мощность нагрузки (не более 30мин)
|
кВт
|
18,4
|
3,6 | ||||||||||
| Ток перегрузки/время воздействия, мс без сваривания контактов | А/мс | 2000/10 | |||||||||||
|
Задержка включения /повторного включения, выбирается пользователем
|
|
6мин/10с
|
|||||||||||
|
|||||||||||||
|
Сечение подключаемых проводников
|
мм²
|
0,5-33 (20-2AWG)
|
|||||||||||
| Момент затяжки винтового соединения клеммы | Hm | 2,8 | 0,4 | ||||||||||
|
Диапазон рабочих температур (по исполнениям)
|
°С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||||||||||
| Температура хранения | °С | -40...+70 | |||||||||||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||||||||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | ||||||||||||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP0 | IP40/IP20 | |||||||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||||||||
| Виброустойчивость | g | 4 | |||||||||||
| Ударопрочность | g | 6 | |||||||||||
| Максимальная механическая износостойкость | 1*106 | ||||||||||||
| Максимальная электрическая износостойкость | 1*105 | ||||||||||||
| Габаритные размеры | мм | 83х35х63 | 18х93х62 | ||||||||||
|
Масса, не более
|
кг
|
0,16
|
0,07 | ||||||||||
|
Срок службы, не менее (на изделия выпущенные после 2015 г.)
|
лет
|
10
|
|||||||||||

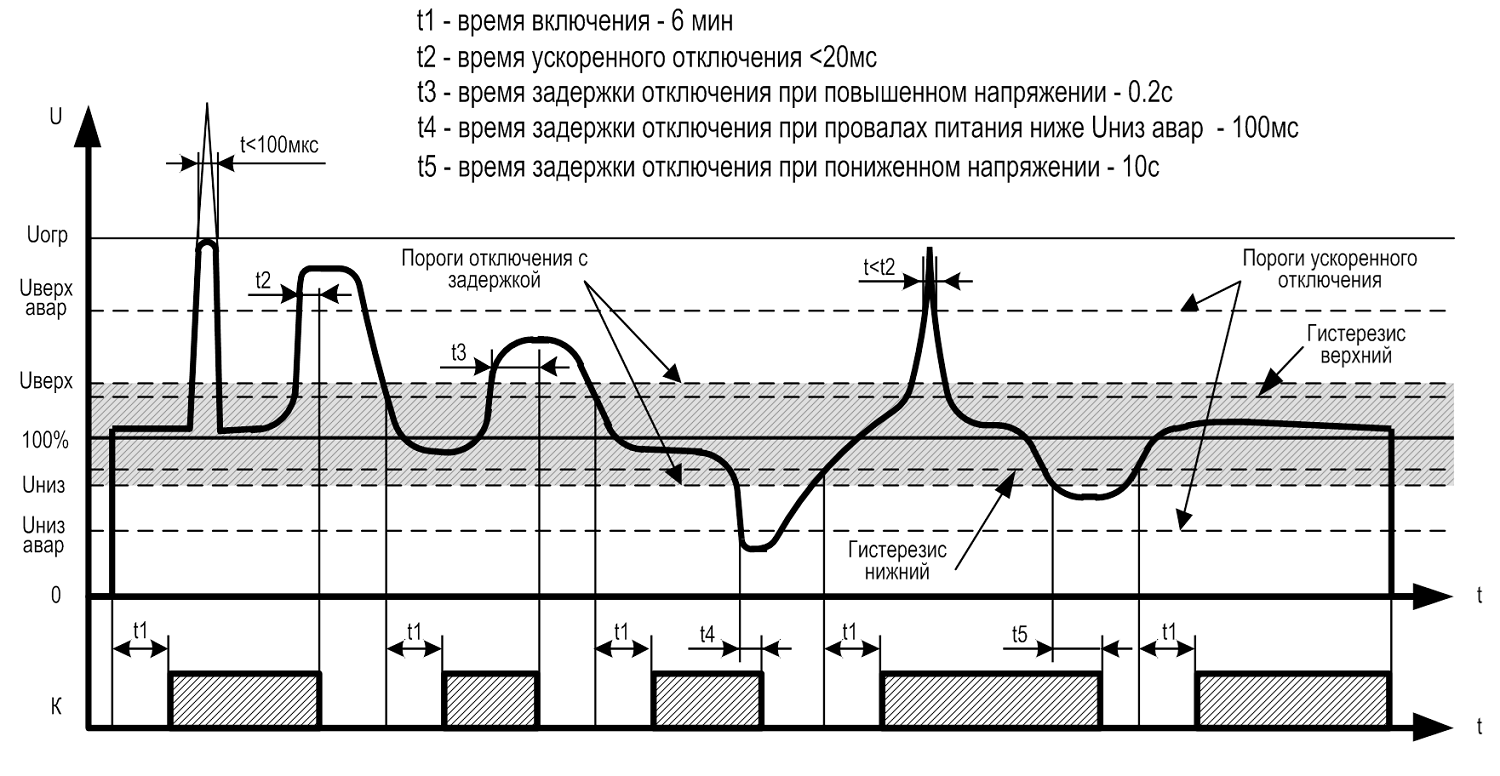

ДИАГРАММА РАБОТЫ УСТРОЙСТВ

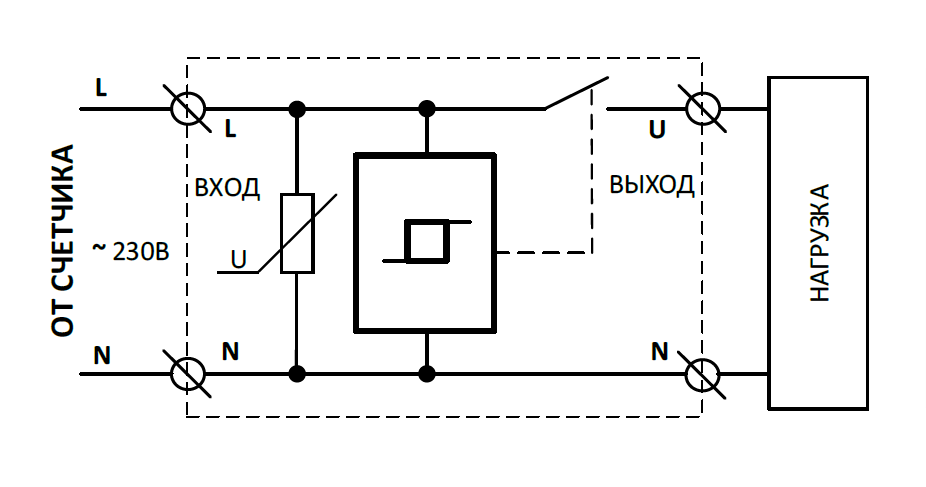

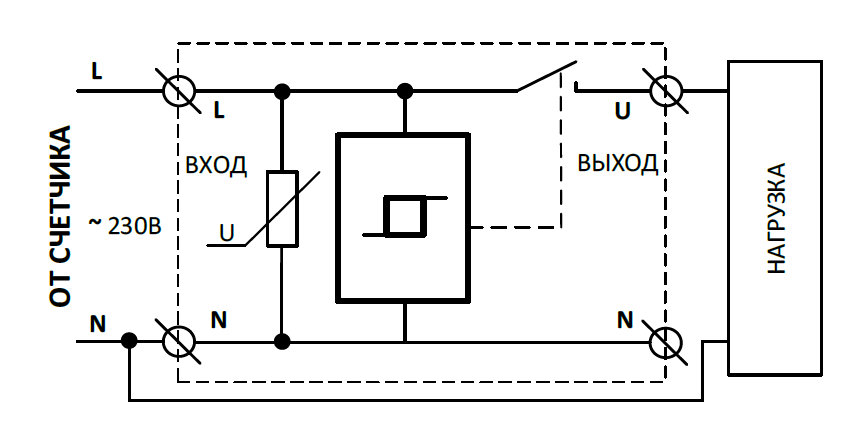

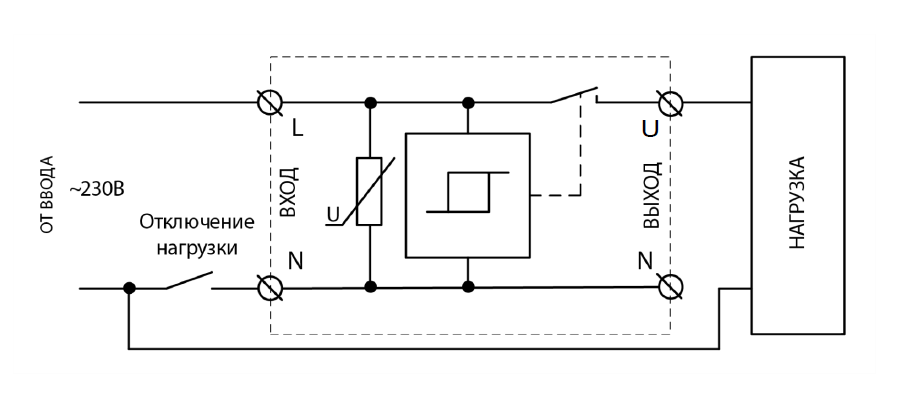

СХЕМЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА УЗМ-51M
Рис. 1
Рис. 2
Рис. 3

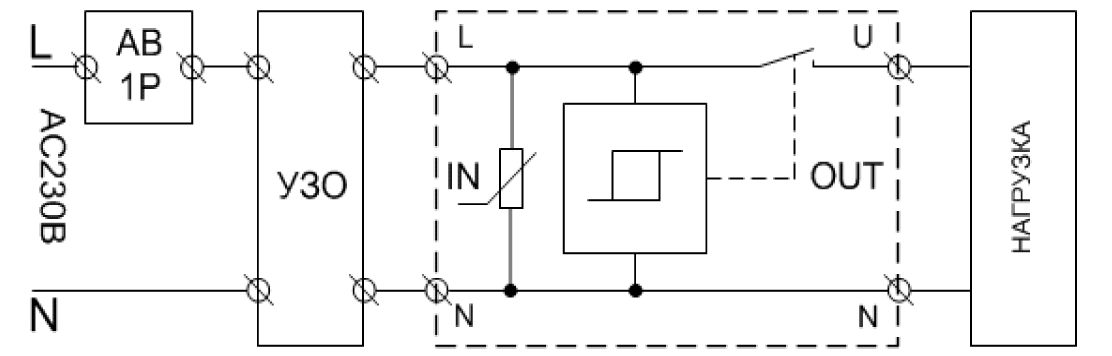

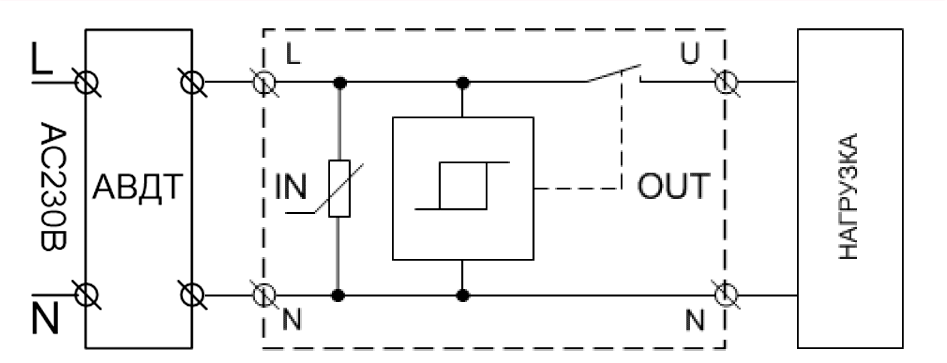

СХЕМЫ ПОДКЛЮЧЕНИЯ УСТРОЙСТВА УЗМ-51МТ
Рис. 1
Рис. 2
Вариант защиты до IP40

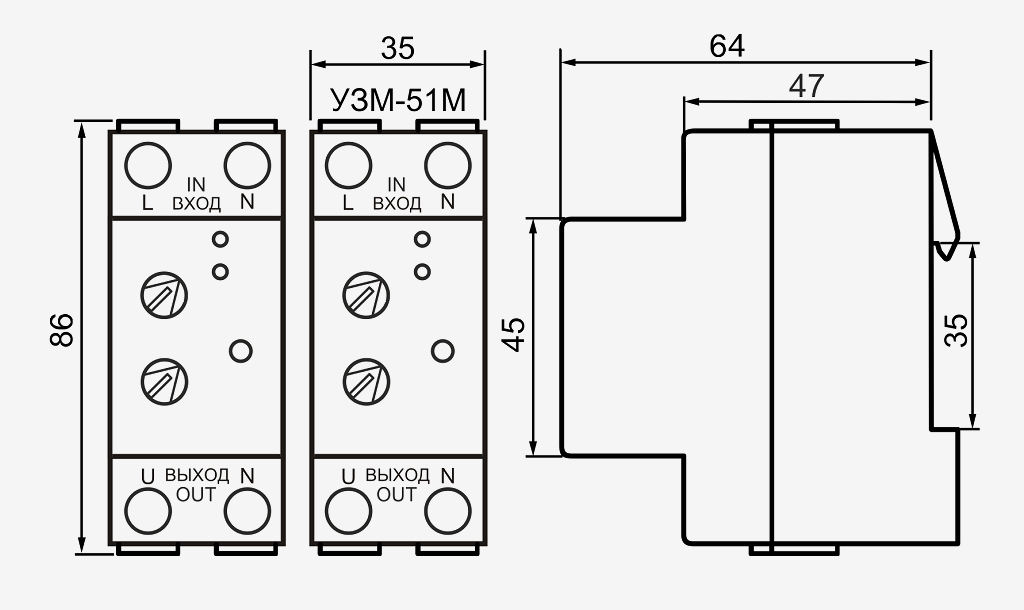

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВ УЗМ-50М и УЗМ-51М, УЗМ-51МТ
ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА УЗМ-16
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания | Дата файла |
|
УЗМ-51М УХЛ4 |
4640016931958 |
Руководство по эксплуатации | PDF Скачать v28 | 05.24 |
| 3D модель | STEP Скачать | 11.22 | ||
|
УЗМ-51МТ УХЛ4 |
4680019912530 |
Руководство по эксплуатации | PDF Скачать v05 | 05.24 |
| 3D модель | STEP Скачать | 10.22 | ||
|
УЗМ-16 УХЛ4 УЗМ-16 УХЛ2 |
4640016931910 4640016938605 |
Руководство по эксплуатации | PDF Скачать v08 | 04.24 |
| 3D модель | STEP Скачать | 07.18 |
