Модуль диодов МД-4А

В НОВЫХ РАЗРАБОТКАХ НЕ ПРИМЕНЯТЬ - ЗАМЕНА МД-1-4А УХЛ4

Диодный модуль МД-4А
МД-4А УХЛ4
по запросу



  • В одном корпусе расположено четыре диода с общим анодом или катодом
  • Используется для организации логического управления в схемах авто-матики, подключения импульсных реле и т.д.
  • Корпус шириной 13 мм.

НАЗНАЧЕНИЕ МОДУЛЯ
 Модули диодов МД-4... (далее модули) предназначены для организации логического управления в схемах автоматики, например, подключения импульсных (бистабильных) реле типов РИО-1, РИО-2 и др.
Схемы подключения модулей в случае использования их с импульсными реле приведены в руководствах по эксплуатации реле.
Технические характеристики приведены в таблице.

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МД-4А УХЛ-4
Параметр Ед.изм. Значение
Uмах, обратное DC В 1000
Uмах, обратное импульсное В 1200
Iмах (прямой) (каждый диод) А 1
Iмах (прямой) импульсный (каждый диод) А 30
Iмах (обратный), при t=25°C мкА 5
Падение U (при I=1A) В 1,1
Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)
  УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения 0C -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х62
Масса, не более кг 0,1

СХЕМА МОДУЛЯ

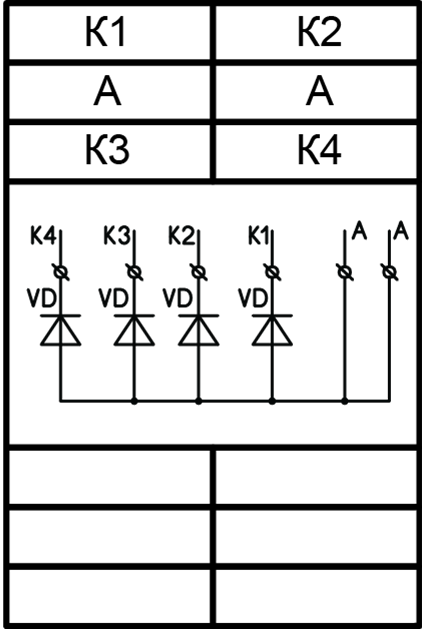

Схема модуля МД-4А

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
Габариты корпуса 13мм, 12 контактов

Изделия соответствуют требованиям ГОСТ 17465-80
Декларация соответствия ЕАС: смотреть
