Индуктивный датчик корпус М8
с потайной головкой
|

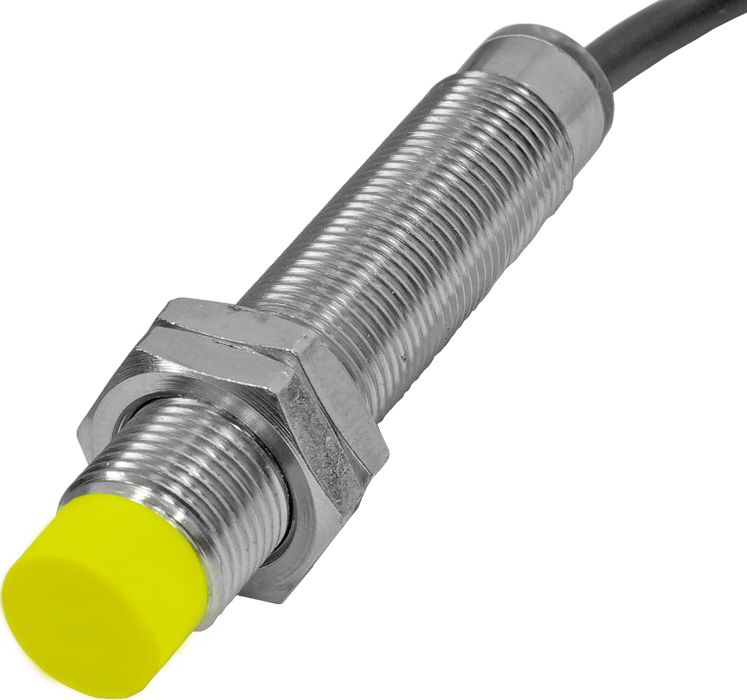

Индуктивный датчик корпус М12
с потайной головкой
|

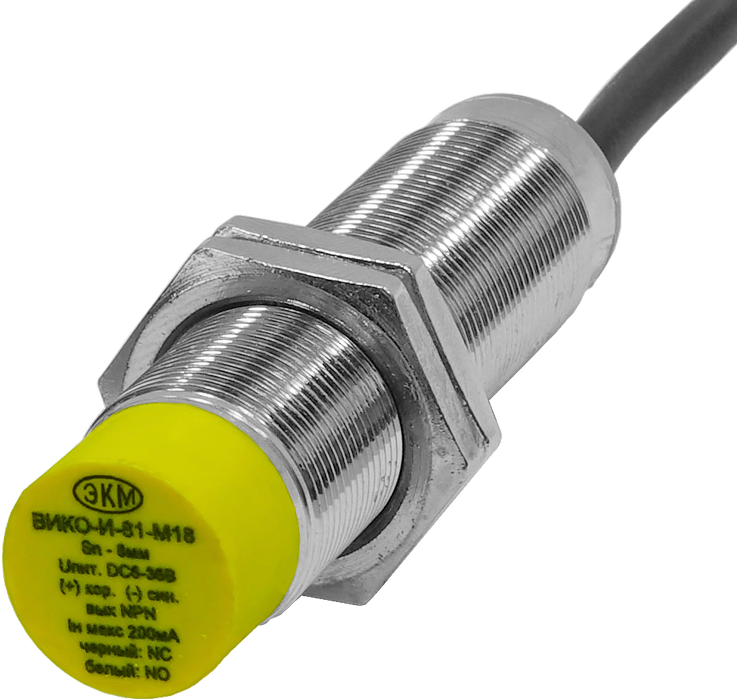

Индуктивный датчик корпус М18
с потайной головкой
|
Индуктивный датчик корпус М30
с потайной головкой
|
Индуктивный датчик корпус М8
с выдвинутой головкой
|
Индуктивный датчик корпус М12
с выдвинутой головкой
|
Индуктивный датчик корпус М18
с выдвинутой головкой
|

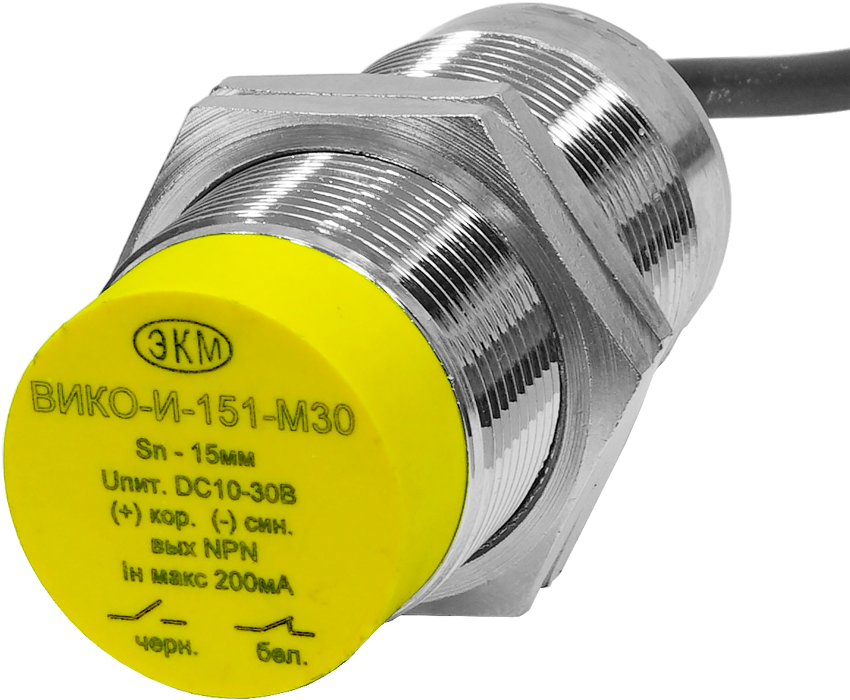

Индуктивный датчик корпус М30
с выдвинутой головкой
|

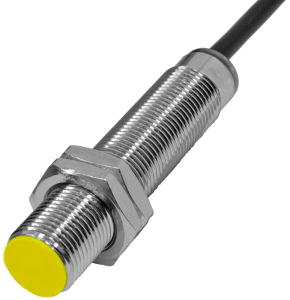

ВИКО-И-252-М30 |
1220.00 руб. с НДС
|
-
Реагируют на ферромагнитные и диамагнитные металлические объекты
-
Регулятор чувствительности для различных материалов
-
Защита от переполюсовки питающего напряжения
-
Защита выхода от индуктивных выбросов
-
Металлический корпус
НАЗНАЧЕНИЕ ИНДУКТИВНОГО ДАТЧИКА
Бесконтактный индуктивный датчик ВИКО-И представляет электронное устройство, которое обнаруживает ферромагнитные и диамагнитные металлические объекты попадающие в зону действия датчика. Датчики применяются в системах управления в качестве конечных выключателей в станочном оборудовании, автоматических конвейерных линий, датчиков положения и подсчёта продукции.
РАБОТА ИНДУКТИВНОГО ДАТЧИКА
Чувствительный элемент датчика выполнен в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом. Катушка подключена в цепь возбуждения генератора. Перед активной поверхностью образуется электромагнитное поле. При попадании объекта в рабочую зону катушки изменяется индуктивность контура при этом амплитуда колебаний генератора резко уменьшается. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
Индуктивные датчики обнаруживают металлические объекты из магнитного, ферромагнитного или аморфного материала определённых размеров. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие.
Индуктивные датчики обнаруживают металлические объекты из магнитного, ферромагнитного или аморфного материала определённых размеров. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие.
Определения:
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Соотношения между величинами полученные по отношению к стандартному объекту воздействия.
Sr = (110 - 90)% Sn; Sa = 80% Sn.
К - стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.

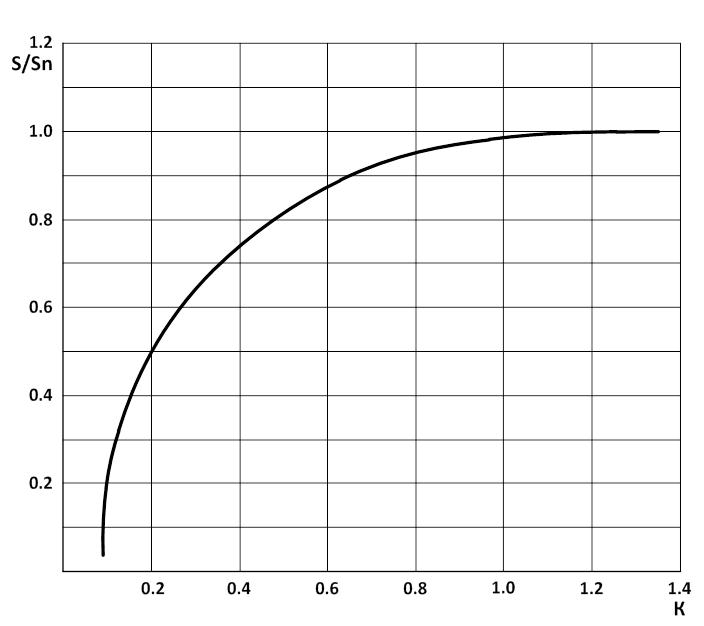

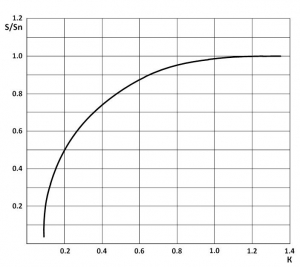

Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания Sr может измениться. Представление зависимости отношения расстояния срабатывания (S/Sn) от соотношения площади используемого объекта к площади стандартного объекта (К ) показано на графике ниже. При работе с объектами из различных металлов и сплавов расстояние срабатывания могут уменьшаться.
Sr = (110 - 90)% Sn; Sa = 80% Sn.
К - стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания Sr может измениться. Представление зависимости отношения расстояния срабатывания (S/Sn) от соотношения площади используемого объекта к площади стандартного объекта (К ) показано на графике ниже. При работе с объектами из различных металлов и сплавов расстояние срабатывания могут уменьшаться.
Параметр
|
Ед.изм.
|
Значение
|
Материал корпуса
|
|
Латунь (покрытие никель)
|
Схема подключения
|
|
выход с открытым коллектором (см. схемы подключения)
|
Защита выхода от переполюсовки
|
|
есть
|
Гистерезис
|
%
|
<10 (от зоны чувствительности)
|
Воспроизводимость
|
%
|
10
|
Максимальный ток нагрузки
|
мА
|
200
|
Ток потребления (при напряжении питания)
|
мА
|
DC12В-8; DC24В-15
|
Ток утечки
|
мА
|
DC < 0,8
|
Сопротивление изоляции
|
МОм
|
50
|
Испытательное напряжение изоляции
|
В
|
500
|
Диапазон рабочих температур
|
0C
|
-25...+70
|
Степень защиты
|
|
IP67
|
Влажность окружающего воздуха
|
%
|
< 90 (при +200С)
|
Способ подключения
|
|
кабель 3x0,2мм2-2 м (NPN NO);
кабель 4x0,2мм2-2 м (NPN NO+NC) |
Тип датчика
|
Тип вых./Uпит., В
|
fmax, Гц
|
Sn, мм
|
Масса, кг
|
К, мм
|
ВИКО-И-022-М8
|
NPN NO/ DC 10-30
|
1000
|
2
|
0,055
|
8х8х1
|
ВИКО-И-042-М8
|
1000
|
4
|
0,055
|
12х12х1
|
|
ВИКО-И-082-М18
|
150
|
8
|
0,1
|
24х24х1
|
|
ВИКО-И-162-М30
|
100
|
16
|
0,2
|
48х48х1
|
|
ВИКО-И-252-М30
|
100
|
25
|
0,2
|
75х75х1
|
|
ВИКО-И-021-М12
|
NPN NO+NC/ DC 6-36
|
25
|
2
|
0,065
|
12х12х1
|
ВИКО-И-041-М12
|
25
|
4
|
0,065
|
12х12х1
|
|
ВИКО-И-051-М18
|
25
|
5
|
0,1
|
12х12х1
|
|
ВИКО-И-081-М18
|
25
|
8
|
0,1
|
18х18х1
|
|
ВИКО-И-101-М30
|
25
|
10
|
0,2
|
30х30х1
|
|
ВИКО-И-151-М30
|
25
|
15
|
0,2
|
30х30х1
|

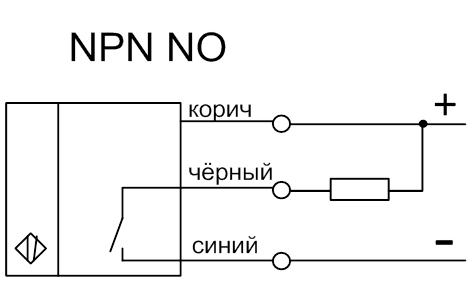

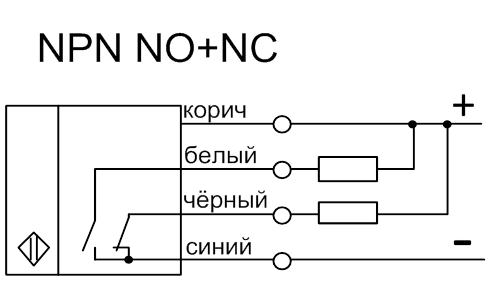

СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
ВИКО-И-022-М8, ВИКО-И-042-М8,
ВИКО-И-082-М18, ВИКО-И-162-М30,
ВИКО-И-252-М30
|
ВИКО-И-021-М12, ВИКО-И-041-М12,
ВИКО-И-051-М18, ВИКО-И-081-М18,
ВИКО-И-101-М30, ВИКО-И-151-М30
|

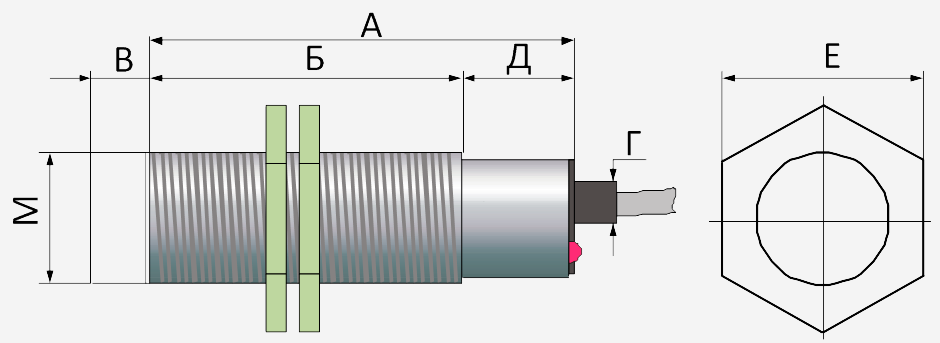

ГАБАРИТНЫЕ РАЗМЕРЫ
ВИКО-И
|
М
|
А
|
Б
|
В
|
Г
|
Д
|
Е
|
ВИКО-И-021-М12
|
12х1
|
50
|
35
|
-
|
2,5
|
15
|
17
|
ВИКО-И-022-М8
|
8х1
|
55
|
35
|
-
|
2,5
|
20
|
12
|
ВИКО-И-041-М12
|
12х1
|
58
|
43
|
8
|
3,5
|
15
|
17
|
ВИКО-И-042-М8
|
8х1
|
55
|
35
|
-
|
3,5
|
20
|
12
|
ВИКО-И-051-М18
|
18х1
|
70
|
55
|
-
|
3,5
|
15
|
22
|
ВИКО-И-081-М18
|
18х1
|
70
|
55
|
8 |
3,5
|
15
|
22
|
ВИКО-И-082-М18
|
18х1
|
60
|
55
|
- |
3,5
|
5
|
22
|
ВИКО-И-101-М30
|
30х1,5
|
60
|
42
|
-
|
3,5
|
12
|
36
|
ВИКО-И-151-М30
|
30х1,5
|
60
|
42
|
8
|
3,5
|
12
|
36
|
ВИКО-И-162-М30
|
30х1,5
|
60
|
42
|
-
|
3,5
|
18
|
36
|
ВИКО-И-252-М30
|
30х1,5
|
60
|
42
|
8
|
3,5
|
18
|
36
|
