Реле промежуточное МРП-6
 |
|
МРП-6 AC230В УХЛ4
|
стандарт | 1977.00 руб. с НДС |
|
МРП-6 AC230В УХЛ2
|
спец. изделие | 2729.00 руб. с НДС |
|
МРП-6 DC230В УХЛ4
|
стандарт | 1977.00 руб. с НДС |
|
МРП-6 DC230В УХЛ2
|
спец. изделие | 2729.00 руб. с НДС |
|
МРП-6 AC110В УХЛ4
|
спец. изделие | 2729.00 руб. с НДС |
|
МРП-6 AC110В УХЛ2
|
спец. изделие | 2729.00 руб. с НДС |
|
МРП-6 DC24В УХЛ4
|
стандарт | 1977.00 руб. с НДС |
| МРП-6 DC24В УХЛ2 | спец. изделие | 2729.00 руб. с НДС |
- Применяются для гальванической развязки между силовыми цепями и цепями управления
- Увеличения количества изолированных контактов
- 6 переключающих групп 3А
- Индикация состояния выхода
- Ширина корпуса 22 мм.
НАЗНАЧЕНИЕ
Реле промежуточное (вспомогательное) типа МРП-6 (далее устройство) предназначено для гальванической развязки между силовыми цепями и цепями управления, увеличения количества изолированных контактов.
КОНСТРУКЦИЯ
Устройство выпускается в унифицированном пластмассовом корпусе. Крепление на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации DIN рейки раздвигаются (выдвигаются), через открывшиеся отверстия производится закрепление к плоскости (см. рис. 3 руководства по эксплуатации).
Устройство содержит моностабильные электромагнитные реле с изолированными группами переключающих контактов (“сухих”), выведенных на винтовые клеммы. Схема подключения показана ниже и размещена на лицевой панели. Доступ к винтам клемм со стороны лицевой панели.
На лицевой панели расположен индикатор состояния групп.
Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице.
РАБОТА УСТРОЙСТВА
Реле включается при подаче напряжения питания (см. рис. 2 руководства по эксплуатации), при этом включается индикатор "
" (реле) и замыкаются контакты 11-14, 21-24, 31-34, 41-44, 51-54, 61-64.
" (реле) и замыкаются контакты 11-14, 21-24, 31-34, 41-44, 51-54, 61-64.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-6
| Параметр | Ед.изм. | МРП-6 AC230В | МРП-6 DC230В | МРП-6 AC110В | МРП-6 DC24В |
| Номинальное напряжение питания | В | 230 АС | 230 DC | 110 АС | 24 DC |
| Отклонение напряжения питания от номинального | % | -15 ... 10 | -10 ... 10 | -15 ... +10 | -10 ... 10 |
| Мощность потребляемая, не более | ВА/Вт | 4/2 | |||
| Время включения реле, не более | с | 0,025 | |||
| Время выключения реле, не более | с | 0,05 | |||
| Время готовности устройства к работе | с | 0,2 | |||
| Количество и тип контактов | 6 переключающих групп | ||||
| Максимальное коммутируемое напряжение AC/DC | В | 250/30 | |||
| Номинальный ток контактной группы, не более1) | А | 3 (АС1) / 1.2 (АС3) | |||
| Максимальный суммарный ток всех групп контактов1) | А | 5.9 (АС1) / 2,4 (АС3) | |||
| Максимальное напряжение между цепями питания и контактами реле (АС 50Гц 1 минута) | В | 2000 | |||
| Механическая износостойкость, не менее | циклов | 1х 107 | |||
| Износостойкость электрическая, не менее2) (цикл: вкл.1с/выкл.9с) | циклов |
1 x 105 |
|||
| Максимальная частота коммутаций, не более | циклов/ч | 600 | |||
| Сечение подключаемого проводника к клемме, не более | мм2 | 1.5 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | ||||
| Диапазон рабочих температур | °С | -25...+55(УХЛ4) / -40...+55(УХЛ2) | |||
| Температура хранения | °С | -40...+70 | |||
| Степень защиты реле корпус/клеммы по ГОСТ 14254-96 | IP40 / IP20 | ||||
| Степень загрязнения по ГОСТ 9920-89 | 2 | ||||
| Относительная влажность воздуха, не более | % | 80 (при 25°С) | |||
| Рабочее положение в пространстве | произвольное | ||||
| Режим работы | круглосуточный | ||||
| Габаритные размеры | мм | 22х93х62 | |||
| Масса нетто/брутто, не более | кг | 0,1 / 0,11 | |||
1) При боковых зазорах между корпусами не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис.1. руководства по эксплуатации

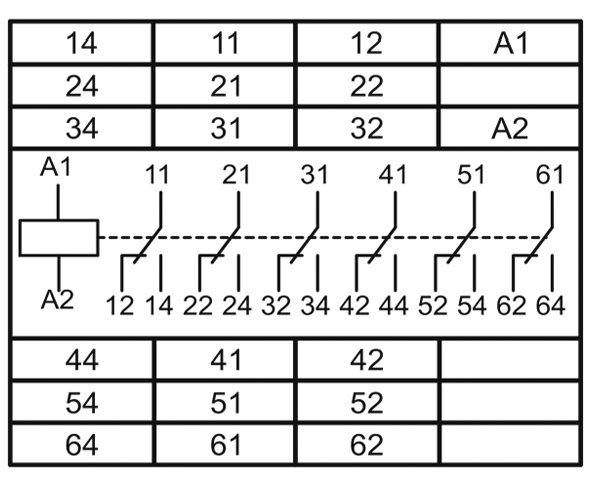

СХЕМА ПОДКЛЮЧЕНИЯ
ВАРИАНТ ЗАЩИТЫ ДО IP40

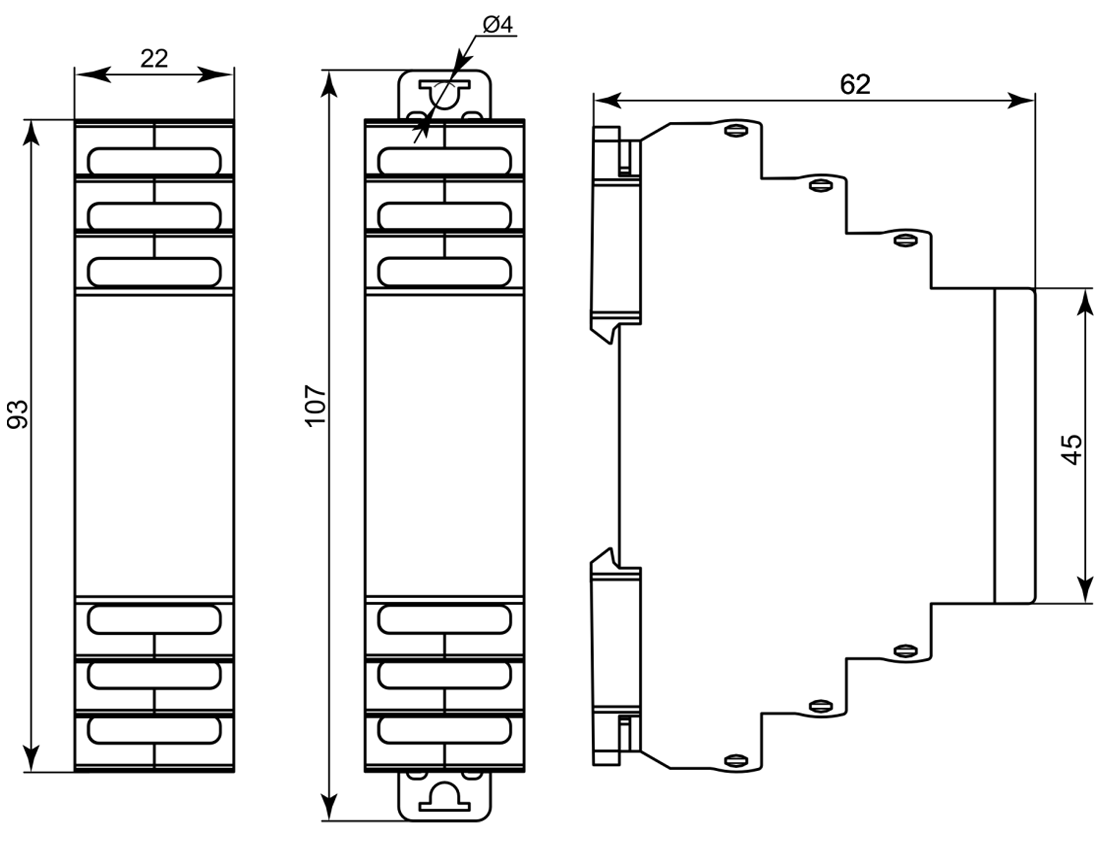

ГАБАРИТНЫЕ РАЗМЕРЫ
ТУ 3425-003-31928807-2014
