Цифровой щитовой вольтметр ВР-М01-28, D36мм

Снят с производства аналог ВР-М01-29СД

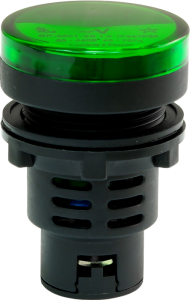

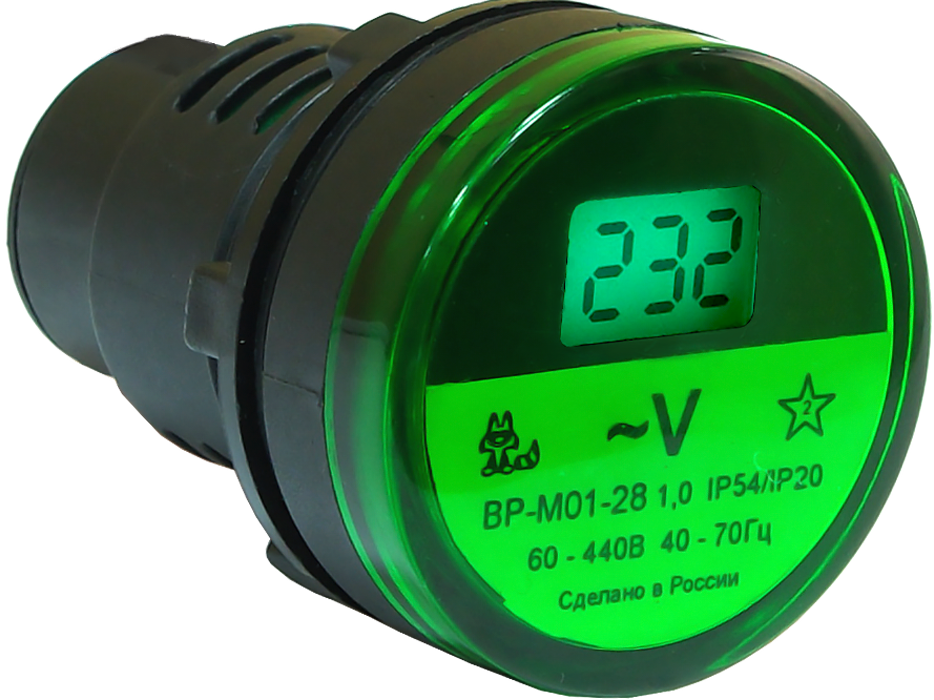

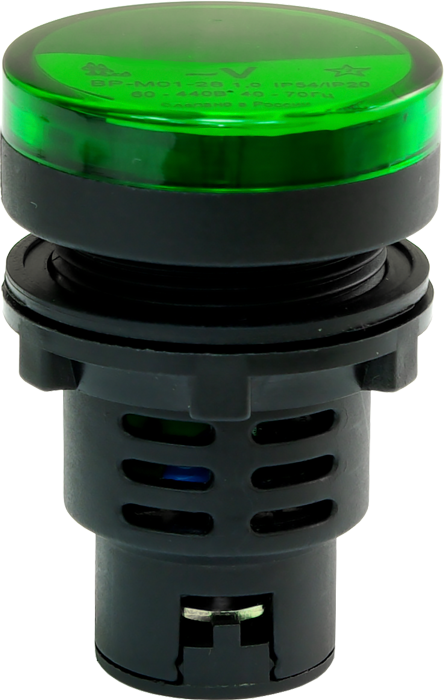

Щитовой вольтметр переменного тока ВР-М01-28                         Щитовой вольтметр переменного тока ВР-М01-28                       Щитовой вольтметр переменного тока ВР-М01-28

ВНИМАНИЕ:  В новых разработках не применять. Замена - ВР-М01-29

ВР-М01-28 желтая АС60-440В 40-70Гц УХЛ4 код EAN-13 (артикул): 4620769453471  Скачать
2423.00 руб. с НДС

ВР-М01-28 желтая АС60-440В 40-70Гц УХЛ2 код EAN-13 (артикул): 4620769453488  Скачать
2423.00 руб. с НДС

ВР-М01-28 зеленая АС60-440В 40-70Гц УХЛ4 код EAN-13 (артикул): 4620769453433  Скачать
2423.00 руб. с НДС

ВР-М01-28 зеленая АС60-440В 40-70Гц УХЛ2 код EAN-13 (артикул): 4620769453440  Скачать
2423.00 руб. с НДС

ВР-М01-28 белая АС60-440В 40-70Гц УХЛ4 код EAN-13 (артикул): 4620769453419  Скачать
2423.00 руб. с НДС

ВР-М01-28 белая АС60-440В 40-70Гц УХЛ2 код EAN-13 (артикул): 4620769453426  Скачать
2423.00 руб. с НДС

ВР-М01-28 красная АС60-440В 40-70Гц УХЛ4 код EAN-13 (артикул): 4620769453457  Скачать
2423.00 руб. с НДС

ВР-М01-28 красная АС60-440В 40-70Гц УХЛ2 код EAN-13 (артикул): 4620769453464  Скачать
2423.00 руб. с НДС

ВР-М01-28 синий АС60-440В 40-70Гц УХЛ4 код EAN-13 (артикул): 4620769453495  Скачать
2423.00 руб. с НДС

ВР-М01-28 синий АС60-440В 40-70Гц УХЛ2 код EAN-13 (артикул): 4620769453501  Скачать
2423.00 руб. с НДС



Видео испытаний на устойчивость к воздействию пачек наносекундных импульсов и микросекундных импульсов большой энергии в соответствии с требованиям ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99 - 4-й степени жесткости (4 кВ)


Цвета доступные для заказа

  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - АС60-440В
  • Диапазон  частот - от 40 до 70Гц
  • Класс точности 1.0
  • Яркая подсветка индикатора
  • Размер корпуса, как у сигнальной лампы AD22-30DS
  • Степень защиты по передней панели - IP65
Назначение Вольтметра
              Цифровой щитовой вольтметр ВР-М01-28 АС60-440В предназначен для контроля величины напряжения в электрических цепях переменного тока,  как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.

Конструкция Вольтметра
Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Крепление осуществляется на лицевую панель шкафа или прибора. Конструкция клемм обеспечивает надежный зажим проводов сечением от 0.5 до 2.5 мм2 (От 23 до 13 AWG). На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Индикатор имеет белую светодиодную подсветку, обеспечивающую считывание информации при любой освещённости. Цвет защитного колпачка - белый, синий, красный, зелёный или желтый (по исполнениям).

Условия эксплуатации Вольтметра
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу прибора, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления вольтметра с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2Вольтметр устойчив к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69.

Работа прибора
Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь. Для исключения считывания ложных показаний при выходе измеряемой величины за допустимые пределы, при напряжении менее 60В на индикаторе появляется сообщение - "Lo". При напряжении более 440В - "Hi".

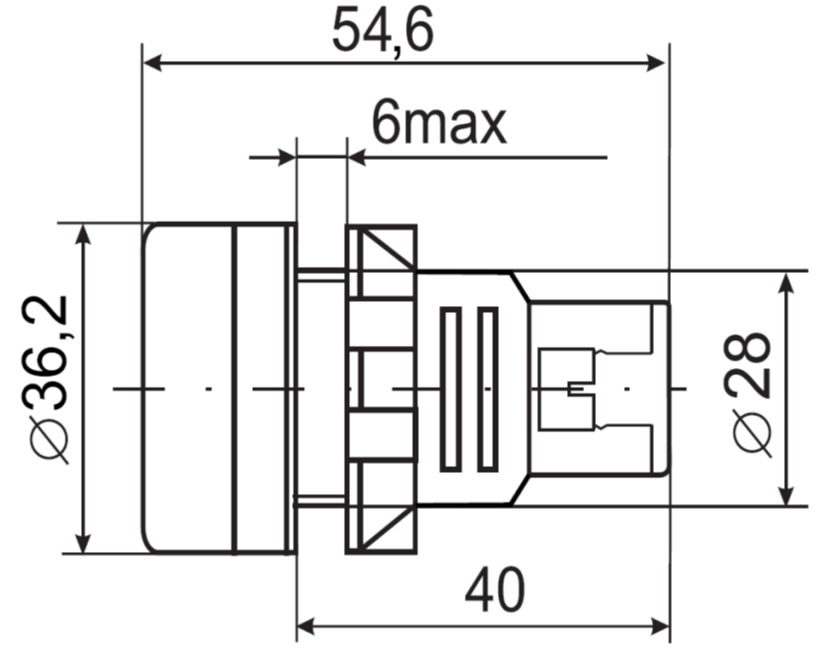

Габаритные размеры Вольтметра
Щитовой вольтметр переменного тока ВР-М01-28 схема размеры

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВР-М01-28 желтая АС60-440В 40-70Гц УХЛ4    Скачать
ВР-М01-28 желтая АС60-440В 40-70Гц УХЛ2    Скачать
ВР-М01-28 зеленая АС60-440В 40-70Гц УХЛ4    Скачать
ВР-М01-28 зеленая АС60-440В 40-70Гц УХЛ2    Скачать
ВР-М01-28 белая АС60-440В 40-70Гц УХЛ4    Скачать
ВР-М01-28 белая АС60-440В 40-70Гц УХЛ2    Скачать
ВР-М01-28 красная АС60-440В 40-70Гц УХЛ4    Скачать
ВР-М01-28 красная АС60-440В 40-70Гц УХЛ2    Скачать
ВР-М01-28 синий АС60-440В 40-70Гц УХЛ4    Скачать
ВР-М01-28 синий АС60-440В 40-70Гц УХЛ2    Скачать
