Датчик Холла
|
СНЯТО С ПРОИЗВОДСТВА АНАЛОГОВ НЕТ
 |
|

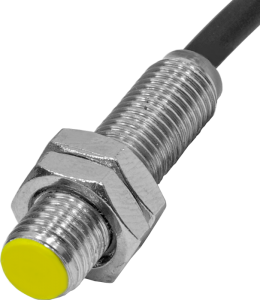

ВИКО-Х-102-М8
|
по запросу
|
-
Диаметр корпуса 8мм
-
Диапазон питающего напряжения DC5...24В
-
Рабочая зона 0...10мм
-
Высокая частота переключения 320кГц
-
Выход NPN транзистор с открытым коллектором, нормально открыт
-
Защита от переполюсовки питающего напряжения
-
Большой ресурс срабатываний
-
МАГНИТ В КОМПЛЕКТЕ 10Х4 мм
НАЗНАЧЕНИЕ ДАТЧИКА ХОЛЛА
Бесконтактный датчик ВИКО-Х-102-М8 (далее датчик) предназначен для работы в составе устройств индикации оборотов валов с высокой скоростью вращения, объектов сложной формы из ферромагнитных материалов (зубчатых колёс), в качестве датчика скорости для двигателей с возбуждением на постоянных магнитах. Датчик может использоваться в качестве конечного выключателя в системах автоматических приводов.

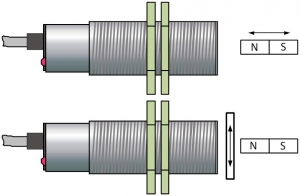

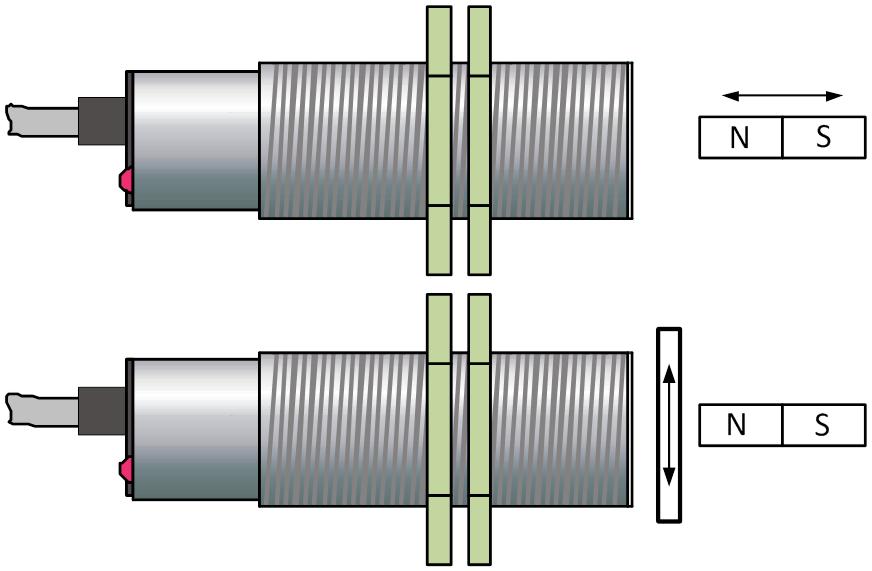

РАБОТА ДАТЧИКА
Принцип работы датчика основан на эффекте Холла - изменение характеристик чувствительного элемента при воздействии внешнего магнитного поля.
При увеличении внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния выключателя. Дальнейшее увеличение магнитного поля не влияет на состояние выключателя. При уменьшении напряжённости магнитного поля происходит обратный процесс и выключатель возвращается в исходное состояние.
При входе в чувствительную зону объекта из ферромагнитного материала, уменьшается напряжённость внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение состояния выхода датчика. Дальнейшее уменьшение напряжённости магнитного поля не влияет на состояние выхода. При удалении объекта из чувствительной зоны, напряжённость магнитного поля возрастает и происходит обратный процесс – выключатель возвращается в исходное состояние.
При увеличении внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния выключателя. Дальнейшее увеличение магнитного поля не влияет на состояние выключателя. При уменьшении напряжённости магнитного поля происходит обратный процесс и выключатель возвращается в исходное состояние.
При входе в чувствительную зону объекта из ферромагнитного материала, уменьшается напряжённость внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение состояния выхода датчика. Дальнейшее уменьшение напряжённости магнитного поля не влияет на состояние выхода. При удалении объекта из чувствительной зоны, напряжённость магнитного поля возрастает и происходит обратный процесс – выключатель возвращается в исходное состояние.
|
Параметр
|
Ед.изм.
|
Значение
|
|
Тип исполнения по принципу действия
|
|
Эффект Холла
|
|
Напряжение питания
|
В
|
DC5...24
|
|
Напряженность магнитного поля
|
мТ
|
22
|
|
Номинальный ток нагрузки
|
мА
|
200
|
|
Падение напряжения на выходе (в открытом состоянии), не более
|
В
|
1,5
|
|
Ток потребления, не более
|
мА
|
8
|
|
Расстояние воздействия, Sn
|
мм
|
0...10
|
|
Максимальная частота переключения
|
кГц
|
320
|
|
Регулировка чувствительности
|
|
нет
|
|
Степень защиты датчика
|
|
IP67
|
|
Схема подключения
|
|
трёхпроводная
|
|
Способ подключения
|
|
кабель 3x0,2 мм2 - 2м
|
|
Температура окружающей среды
|
0C
|
-25...+70
|
|
Материал корпуса
|
|
Латунь (ХРОМ)
|
|
Масса, не более
|
кг
|
0,1
|

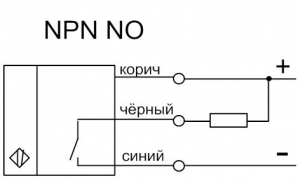

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА

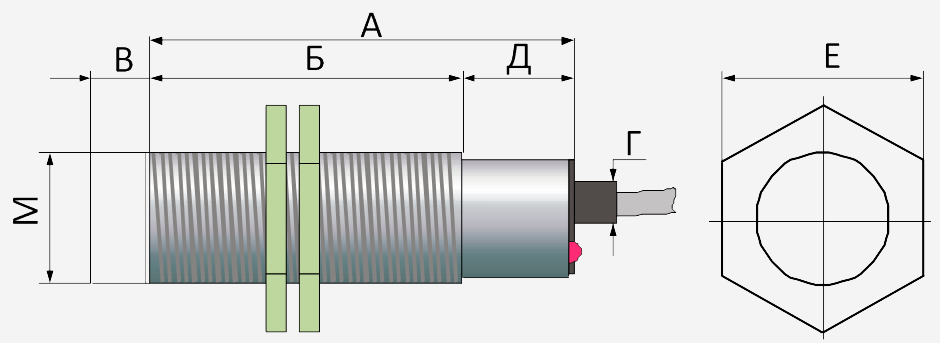

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА
|
Серия ВИКО-Х
|
М
|
А
|
Б
|
В
|
Г
|
Д
|
Е
|
|
ВИКО-Х-102-М8
|
8х1
|
35
|
28
|
-
|
2,5
|
7
|
12
|
ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
ВИКО-Х-102-М8
|
4640016932979
|
13.04.2015
|
Скачать
Русский
