Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01-08 АС20-450В
|
СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА - ВАР-М01-083
 |
|
ВАР-М01-08 АС20-450В УХЛ4
|
стандарт
|
по запросу
|
|
ВАР-М01-08 АС20-450В 400Гц УХЛ4
|
спец. изделие
|
3550.00 руб. с НДС
|
- Измерение среднеквадратичных значений напряжений и токов (True RMS)
- Измерение мощности потребляемой нагрузки от 0,2 до 16 кВА
-
Питание от контролируемого напряжения
-
Измерение напряжения - АС20...450В
-
Рабочий диапазон частот - от 45 до 65 Гц или 400 Гц (по исполнениям)
-
Бесконтактное измерение тока - 0,5...63А
-
Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
-
Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
-
Корпус шириной 2 модуля (35мм)
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
Цифровой вольтамперметр ВАР-М01-08 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).
РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения). Схема подключения изображена на рисунке ниже и корпусе прибора.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности.
По повторному двойному клику кнопкой - индикация напряжения и тока.
По повторному двойному клику кнопкой - индикация напряжения и тока.
ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0.6А) и мощности (до 0,1Вт).
|
Параметр
|
Ед.изм.
|
ВАР-М01-08
|
|
Измерительная цепь, она же питание
|
|
клеммы А1-А2
|
|
Диапазон измеряемого напряжения
|
В
|
АС20...450
|
|
Частота измеряемого напряжения
|
Гц
|
45…70 или 400*
|
|
Измерение тока
|
|
Встроенный трансформатор тока
Диаметр отверстия для провода – 10,5мм |
|
Диапазон измеряемого тока
|
А
|
0,5...63
|
|
Основная погрешность измерений напряжения, не хуже
|
|
1%±1 ед. младшего разряда
|
|
Основная погрешность измерений тока, не хуже
|
|
2%±1 ед. младшего разряда
|
|
Потребляемая мощность, не более
|
Вт
|
1,5
|
|
Диапазон рабочих температур
|
0С
|
-25…+55
|
|
Температура хранения
|
0С
|
-40...+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ)
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)
|
|
УХЛ4
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9
|
|
IP40/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Относительная влажность воздуха
|
%
|
до 80 при 250С
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
непрерывный
|
|
Габаритные размеры
|
мм
|
35х88х63
|
|
Масса
|
кг
|
0,1
|
|
Средний срок службы, не менее
|
лет
|
8
|
|
Средняя наработка на отказ, не менее
|
ч
|
50000
|
|
* - Вольтамперметр на рабочую частоту 400Гц изготавливается под заказ
|
||
СХЕМА ПОДКЛЮЧЕНИЯ
Вариант защиты до IP40

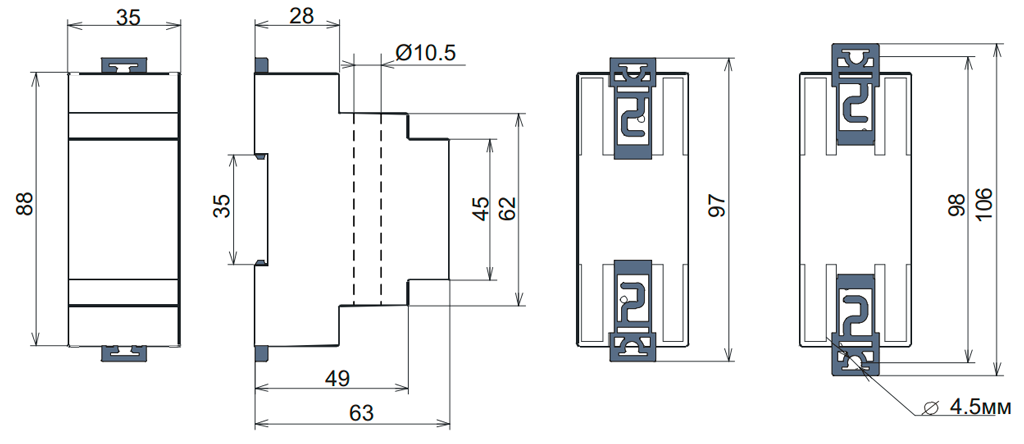

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
ВАР-М01-08 АС20-450В УХЛ4
|
4640016938711
|
v10.12.2017
|
|
| ВАР-М01-08 АС20-450В УХЛ2 | 4680019911076 | ||
| ВАР-М01-08 АС20-450В 400Гц УХЛ4 | 4640016939633 |
