Модуль диодов МД-4К
|
В НОВЫХ РАЗРАБОТКАХ НЕ ПРИМЕНЯТЬ - ЗАМЕНА МД-1-4К УХЛ4
 |
|
МД-4К УХЛ-4
|
527.00 руб. с НДС
|
- В одном корпусе расположено четыре диода с общим анодом или катодом
- Используется для организации логического управления в схемах авто-матики, подключения импульсных реле и т.д.
- Корпус шириной 13 мм.
НАЗНАЧЕНИЕ МОДУЛЯ
Модули диодов МД-4... (далее модули) предназначены для организации логического управления в схемах автоматики, например, подключения импульсных (бистабильных) реле типов РИО-1, РИО-2 и др.
Схемы подключения модулей в случае использования их с импульсными реле приведены в руководствах по эксплуатации реле.
Технические характеристики приведены в таблице.
КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.
| Параметр | Ед.изм. | Значение |
| Uмах, обратное DC | В | 1000 |
| Uмах, обратное импульсное | В | 1200 |
| Iмах (прямой) (каждый диод) | А | 1 |
| Iмах (прямой) импульсный (каждый диод) | А | 30 |
| Iмах (обратный), при t=25°C | мкА | 5 |
| Падение U (при I=1A) | В | 1,1 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4 | |
| Диапазон рабочих температур | 0C | -25...+55 |
| Температура хранения | 0C | -40...+70 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность | % | до 80 (при 250C) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 13х93х62 |
| Масса, не более | кг | 0,1 |

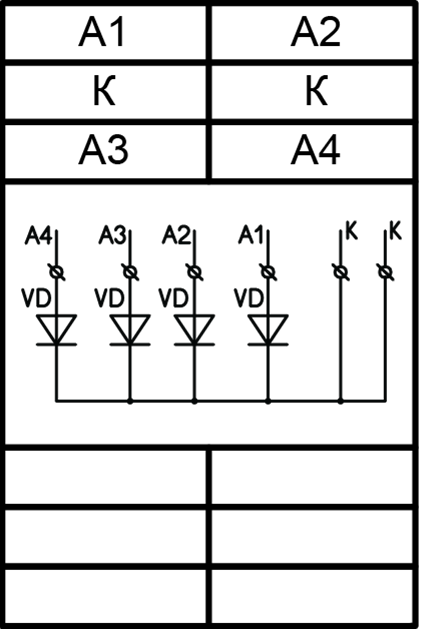

СХЕМА МОДУЛЯ
Вариант защиты до IP40

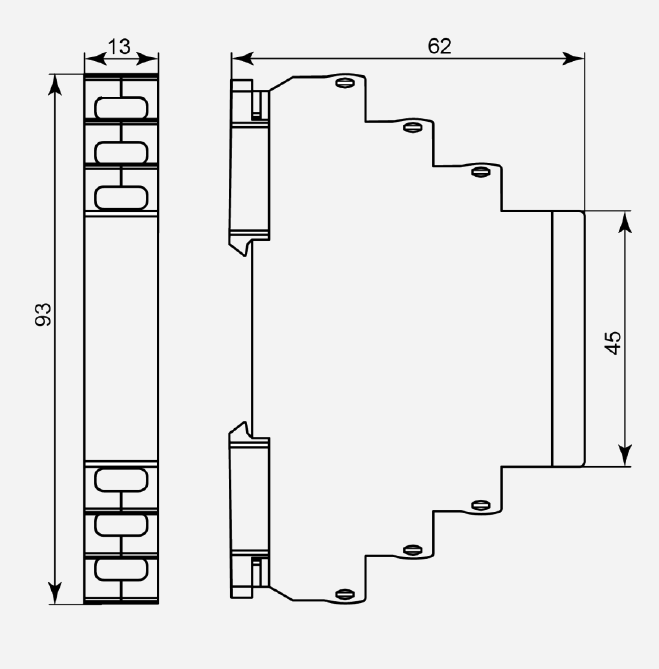

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
