Ограничитель мощности ОМ-16 3,6кВт (16А)

СНЯТ С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНАЯ ЗАМЕНА УЗМ-50ЦМ

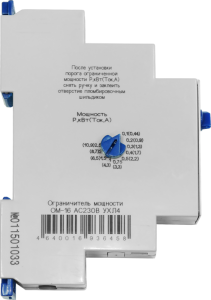

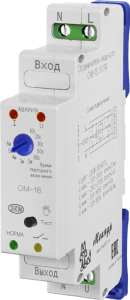

Ограничитель мощности ОМ-16     Ограничитель мощности ОМ-16 с боку
ОМ-16 УХЛ4
стандарт
1830.00 руб. с НДС

спец. изделие
по запросу


  • Максимальный ток нагрузки 16А (4,0кВт)
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
  • Установка времени включения после превышения мощности от 10с до 6мин
  • Двухпороговая защита от перенапряжения и снижения напряжения
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения
  • Сохраняет работоспособность при напряжении питания до 400В
  • Установка ограничения мощности от 0,1 до 2,5кВт

НАЗНАЧЕНИЕ УСТРОЙСТВА
 Ограничитель мощности ОМ-16 обеспечивает контроль величины максимальной мощности в однофазных сетях и отключает подачу электроэнергии потребителю в случае превышения потребляемой мощности выше установленного значения, а также, защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (<160В или >265В), тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

 ВНИМАНИЕ: Устройство не заменяет другие аппараты защиты (автомат. выключатели, УЗИП, УЗО и пр.).

КОНСТРУКЦИЯ УСТРОЙСТВА

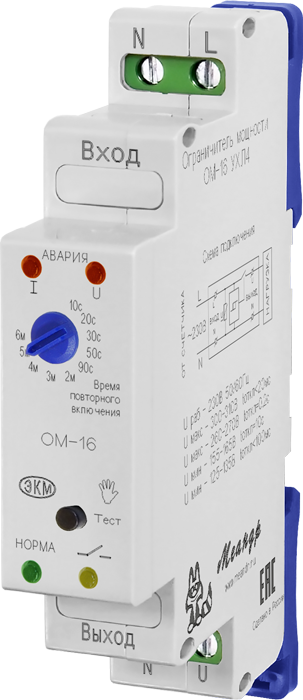

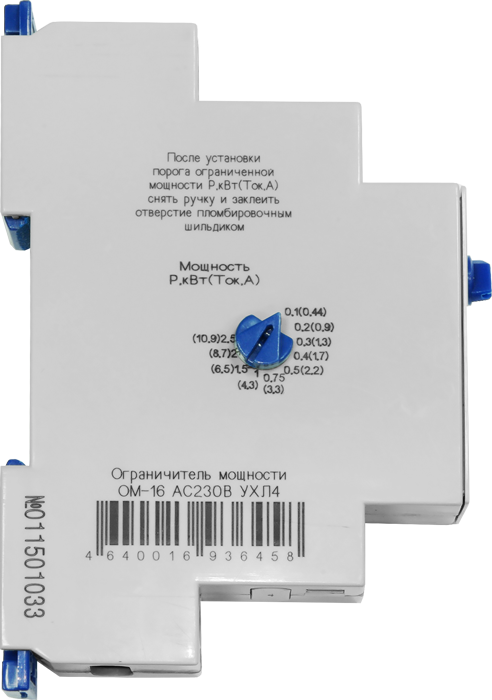

 Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Конструкция клемм обеспечивают зажим проводов сечением до 2,5мм2. На лицевой панели расположены: красный индикатор «АВАРИЯ I», красный индикатор «АВАРИЯ U», жёлтый индикатор включения контакта реле, зелёный индикатор «НОРМА», кнопка «ТЕСТ» ручного управления, поворотный переключатель «Время повторного включения». С левой стороны корпуса находится поворотный переключатель «Мощность Р, кВт(Ток,А)». После установки требуемого уровня ограничения мощности уполномоченный представитель энергосбытовой организации должен вынуть ручку переключателя и заклеить отверстие одноразовым пломбировочным шильдиком (поставляется в комплекте) предварительно внеся в него все необходимые данные.

РАБОТА УСТРОЙСТВА
 При включении напряжения питания устройство контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет действующее значение потребляемой мощности. Если потребляемая мощность не превышает установленного значения горит зелёный индикатор «НОРМА». При длительном повышении значения потребляемой мощности свыше установленного значения, устройство отключает нагрузку на время, установленное потребителем. Во время отсчёта этого времени мигает красный индикатор «АВАРИЯ I». Время отключения при перегрузке фиксированное. Время повторного включения устанавливается потребителем переключателем на передней панели.
 После отключения нагрузки начинается установленный отсчёт времени. Во время отсчёта этого времени мигает красный индикатор «АВАРИЯ I». По истечении этого времени подключается нагрузка, если превышение мощности сохранилось, то запускается время отключения 10с. После пяти циклов отключения и включения нагрузки, установленное время включения автоматически увеличивается до 6м, что исключает частое подключение нагрузки.
 В устройстве предусмотрен вспомогательный режим - контроль напряжения. При подаче напряжения питания устройство выдерживает время готовности 5с при этом индикация не работает. Если напряжение находится в допустимых пределах зелёный индикатор «НОРМА» начинает мигать указывая на отсчёт выдержки времени включения 10с, затем нагрузка подключается к сети питающего напряжения и загорается жёлтый индикатор. Если питающее напряжение достигает верхнего порога отключения (265В) устройство отключает нагрузку через 0.2с и включается красный индикатор «АВАРИЯ U», если питающее напряжение достигает нижнего порога отключения (160В) устройство отключает нагрузку через 10с, во время отсчёта времени мигает красный индикатор «АВАРИЯ U». После отключения нагрузки выключается жёлтый индикатор, красный индикатор «АВАРИЯ U» иногда гаснет указывая на низкое напряжение питающей сети. При восстановлении питающей сети устройство подключает нагрузку через 10с, во время отсчёта времени мигает зелёный индикатор «НОРМА». При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.
 Пользователь самостоятельно может подключать и отключать нагрузку вручную путём нажатия кнопки «ТЕСТ». При отключении нагрузки кнопкой «ТЕСТ» индикаторы «НОРМА» и «АВАРИЯ U» поочерёдно мигают красным и зелёным цветом. Устройство остаётся в выключенном состоянии так же после снятия и подачи напряжения питания. Включить нагрузку можно только повторным нажатием кнопки «ТЕСТ».

 ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит подать питание на нагрузку.  При подключении устройства необходимо учитывать сечение токоведущего провода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОГРАНИЧИТЕЛЯ МОЩНОСТИ ОМ-16
Параметры по ограничению мощности
Пороги отключения нагрузки при превышении мощности/при токе
(Uпит=230В)
кВт/А
(0,1/0,44), (0,2/0,9), (0,3/1,3), (0,4/1,7), (0,5/2,2), (0,75/3,3), (1/4,3), (1,5/6,5), (2,0/8,7), (2,5/10,9)
Фиксированная задержка отключения при превышении мощности,
tоткл
с
10
Регулируемая задержка "Время повторного включения"
с/мин
10с, 20с, 30с, 50с, 90с, 2мин, 3мин, 4мин, 5мин, 6мин
Параметры защиты по напряжению
Задержка включения (задержка повторного включения)
с
10
Верхний порог отключения нагрузки/задержка срабатывания
Uмакс
265/0,2
Верхний порог ускоренного отключения нагрузки/время срабатывания
Uмакс
300/0,02
Нижний порог отключения нагрузки/задержка срабатывания
Uмин
160/10
Нижний порог ускоренного отключения/время срабатывания
Uмин
130/0,1
Гистерезис верхнего и нижнего порогов (возврат)
%
3
Параметры защиты от импульсных помех
Уровень ограничения напряжения при токе помехи 100А, не более
кВт
1,2
Максимальная энергия поглощения (одиночный импульс 10/1000 мкс)
Дж
40
Максимальный ток поглощения (одиночный импульс 8/20 мкс)
А
1200
Максимальный ток поглощения (повторяющиеся импульсы 8/20 мкс)
А
600
Время срабатывания импульсной защиты
мс
<25
Питание
Номинальное напряжение питания
В
230
Частота напряжения питания
Гц
50/60
Максимальное напряжение питания
В
400
Коммутирующая способность контактов
Номинальный ток нагрузки: AC250В 50Гц (AC1)
А
16
Номинальная мощность нагрузки
кВт
4,0
Максимальный ток нагрузки, (активная – АС1, 4с)
А
30
Технические данные
Погрешность измерения, не более
%
6
Габаритные размеры
мм
18x93x62
Масса
кг
0,075
Степень защиты реле (по корпусу/по клеммам)

IP40/IP20
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)
-40...+55(УХЛ2)
Температура хранения
0C
-40...+70
Гарантийный срок эксплуатации
месяцев
24
Срок службы, не менее
лет
10

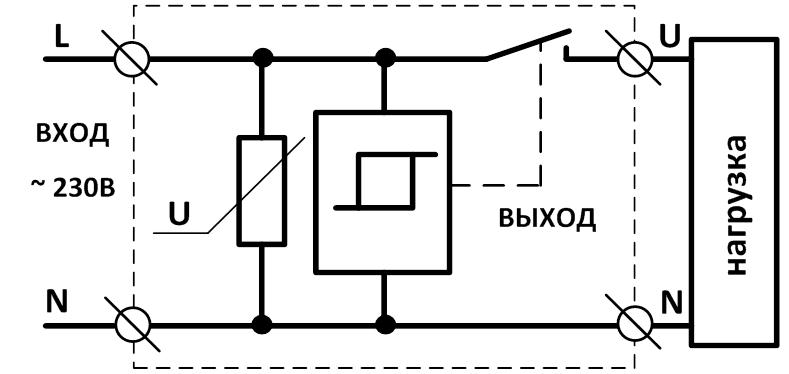

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения ОМ-16

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ОМ-16 АС230В УХЛ4
4640016936458
v07.12.17
ОМ-16 АС230В УХЛ2
4640016936465

Русский
