Реле контроля тока РКТ-1-15 НОВИНКА!

Актуальная замена снятого с производства реле РКТ-1

РКТ-1-15 AC УХЛ4 стандарт купить
2731.00 руб. с НДС
РКТ-1-15 AC УХЛ2 спец. изделие купить
3768.00 руб. с НДС

  • Питание AC 207…253В или AC/DC 21,6…26,4В
  • Диапазон контролируемого тока 0,1…1А или 0,5…5А
  • Два режима (диаграммы) работы: контроль максимального или минамального тока
  • Инверсия работы выходного реле
  • Функция "Память аварии"
  • Регулируемое время нечувствительности при подаче питания — 0,5; 2; 5 или 10 секунд
  • Регулируемая задержка срабатывания t — 0,1; 1; 2; 4 или 10 секунд
  • Гальваническая развязка контролируемой цепи от цепи питания
  • Корпус шириной 1 модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля тока РКТ-1-15 AC предназначено для выдачи управляющего сигнала при обнаружении выхода значения тока выше или ниже установленного значения в однофазных сетях. Реле используется для контроля перегрузок, потребления и диагностики удалённого оборудования (короткое замыкание, пониженное или повышенное потребление тока).

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ IEC 60715-2021) или на ровную поверхность. Для установки реле на ровную поверхность фиксаторы необходимо раздвинуть (рис. 4). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

Внимание!
 Во избежание перегрева корпуса подключение к клеммам Е-Е1 выполнять проводом сечением не менее 1,5 мм2, а к клеммам Е-Е2 — проводом сечением не менее 1,0 мм2.

 На лицевой панели прибора расположены: DIP-переключатели; поворотный переключатель установки порога срабатывания от максимального значения тока; поворотный переключатель «t» установки задержки срабатывания с двумя секторами: сектор «Макс» — для режима максимального тока, сектор «Мин» — для режима минимального тока; синий/красный светодиодные индикаторы «Норма/Авария»; жёлтый индикатор включения встроенного реле «».

РАБОТА РЕЛЕ
 Реле имеет два режима работы: режим максимального тока и режим минимального тока. Выбор режима работы осуществляется установкой поворотного переключателя задержки срабатывания в сектор режима минимального или максимального тока. Если переключатель установлен в сектор «Макс», выбран режим максимального тока (срабатывание выше установленного значения), если в положение «Мин» — режим минимального тока (срабатывание ниже установленного значения). Для исключения срабатывания от переходных процессов после подачи питания в Реле предусмотрена возможность установить время нечувствительности t1 при помощи DIP-переключателей (рис. 1). В течение этого времени, при выключенной инверсии, реле включено независимо от значения тока.
 В режиме максимального тока реле включается сразу после подачи питания и остаётся включённым, пока значение контролируемого тока не превысит заданный порог срабатывания. Когда значение тока превысит значение уставки, встроенное реле выключится после отсчёта установленной выдержки времени. После снижения значения тока до значения уставки (с учётом гистерезиса) реле включится без задержки. Если во время отсчёта выдержки времени t текущий ток перестанет превышать уставку, отсчёт времени срабатывания прекратится и работа будет продолжена без переключения встроенного реле.
 В режиме минимального тока реле включается сразу после подачи питания и остаётся включённым, пока значение контролируемого тока не упадёт ниже заданного порога срабатывания. Когда значение тока упадёт ниже уставки, встроенное реле выключится после отсчёта установленной выдержки времени. После возвращения значения тока к значению уставки (с учётом гистерезиса) реле включится без задержки. Если во время отсчёта выдержки времени t значение тока вернётся в пределы уставки, работа будет продолжена без переключения встроенного реле. В случае снятия питания реле выключится без задержки.
 Красный индикатор включён при достижении порогового значения тока: в режиме минимального тока — ток ниже порога, в режиме максимального — выше. В этом случае встроенное исполнительное реле находится в состоянии: при выключенной инверсии — «Выкл.», при включённой — «Вкл.». Синий индикатор указывает, что порог значения тока не достигнут; при этом состояние встроенного исполнительного реле обратное. Включённый жёлтый индикатор «» указывает на то, что реле находится в состоянии «Вкл.». В режиме «Память аварии» после достижения порогового значения тока красный индикатор постоянно мигает, сброс возможен только по снятию питания.

Внимание!
 Установка режимов работы и установка времени срабатывания реле осуществляется при выключенном напряжении питания. Уставка порога срабатывания встроенного реле выбирается поворотным переключателем в пределах 10…100 % от максимального значения тока. Максимальное значение тока определяется схемой подключения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКТ-1-15
Параметр
Ед.изм.
РКТ-1-15 AC
Номинальное напряжение питания
В
AC 230 50 Гц (A1-A2)
AC/DC 24 (+A3-A2)
Диапазон напряжения питания
В
AC 207…253 (A1-A2)
AC/DC 21,6…26,4 (+A3-A2)
Потребляемая мощность, не более
В·А
2
Диапазон контролируемого тока
А
AC 0,1…1, 50 Гц (Е-Е2)
AC 0,5…5, 50 Гц (Е-Е1)
Регулируемый порог срабатывания от максимального значения тока
%
10-100
Погрешность установки порога срабатывания
%
10
Гистерезис по отношению к пороговому значению
%
10
Время нечувствительности, t1
с
0,5; 2; 5; 10
Задержка срабатывания, t
с
0,1; 1; 2; 4; 10
Максимальное коммутируемое напряжение контактной группы
В
AC 250 50 Гц / DC 30
Максимальный ток контактной группы (250 В 50 Гц АС-1 / 30 В DC-1)
А
8
Максимальная коммутируемая мощность (АС-1 / DC-1)
В·А/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
AC 2000 50 Гц (1 минута)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактных групп

1 СО
Диапазон рабочих температур (по исполнениям)
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-2015   IP40/IP20
Относительная влажность воздуха (при 25°С), не более
%
80
Высота над уровнем моря, не более
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х64
Масса (брутто)
кг
0,08

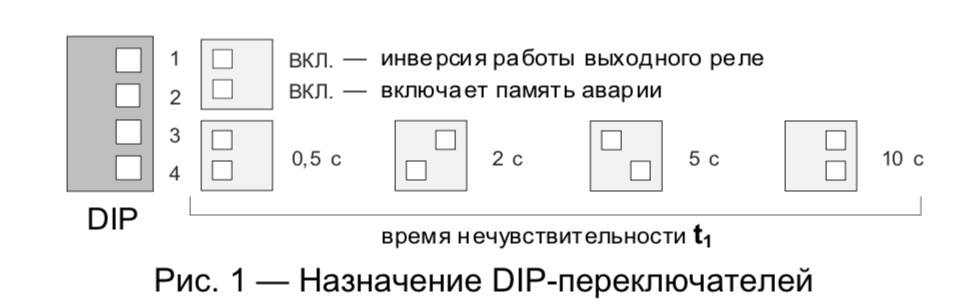

НАЗНАЧЕНИЕ DIP-ПЕРЕКЛЮЧАТЕЛЕЙ
Назначение DIP-переключателей РКТ-1-15 AC

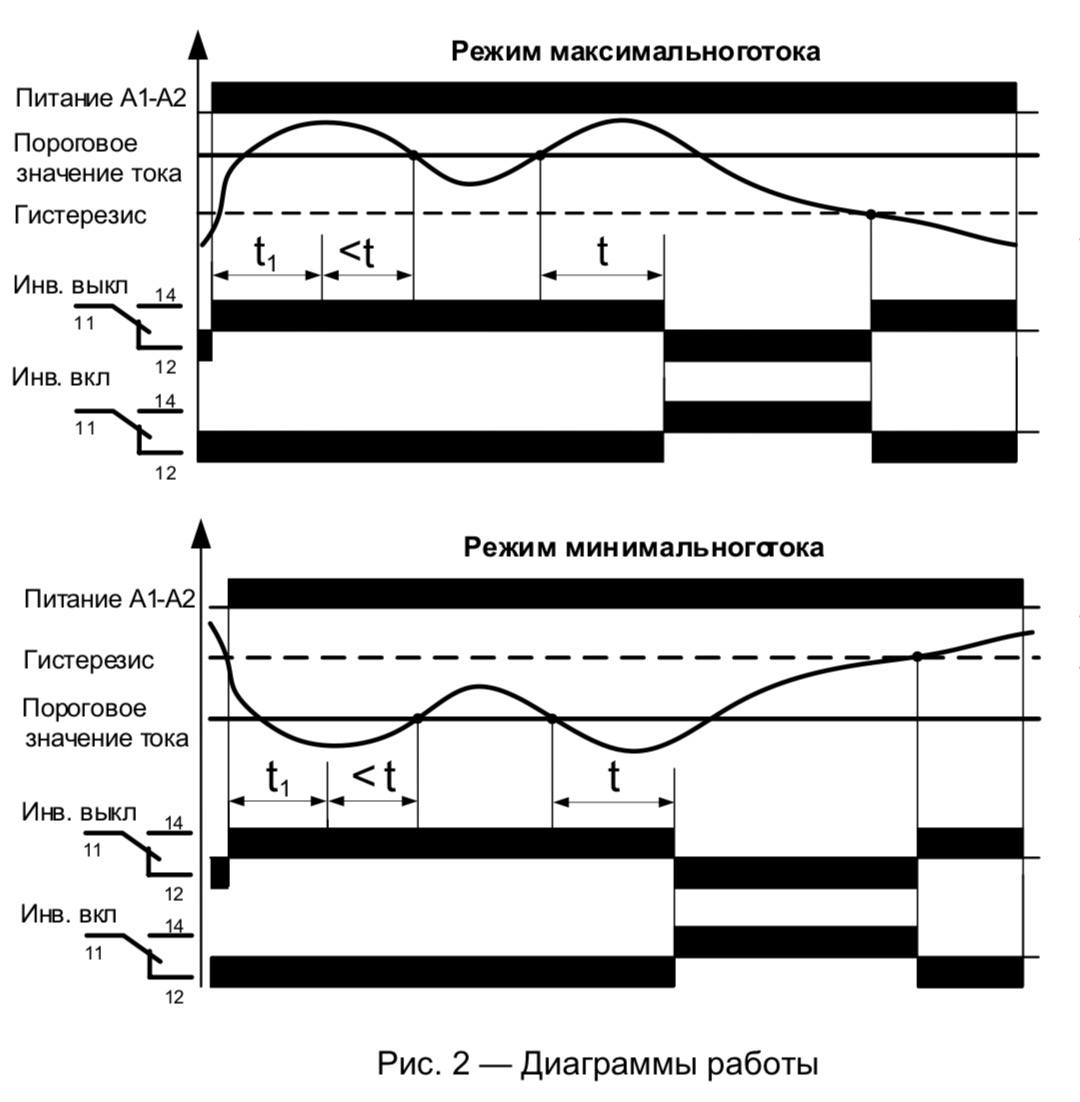

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграммы работы РКТ-1-15 AC

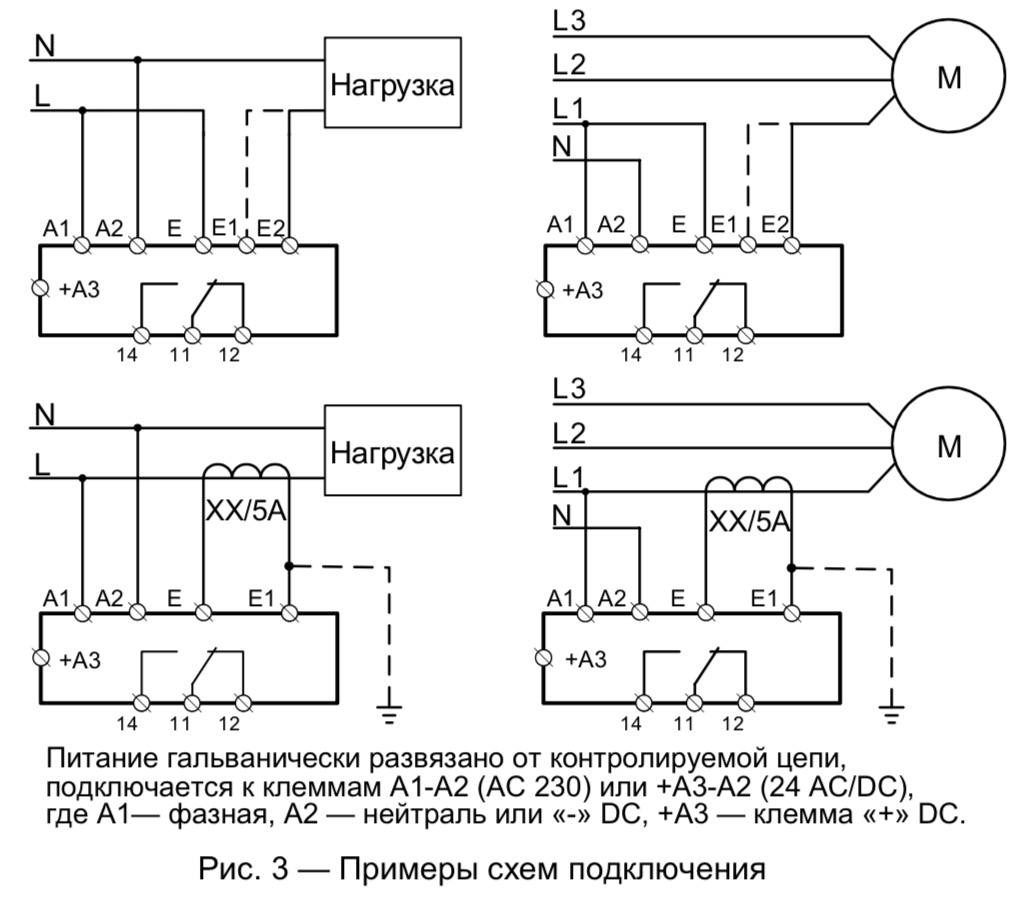

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схемы подключения РКТ-1-15 AC

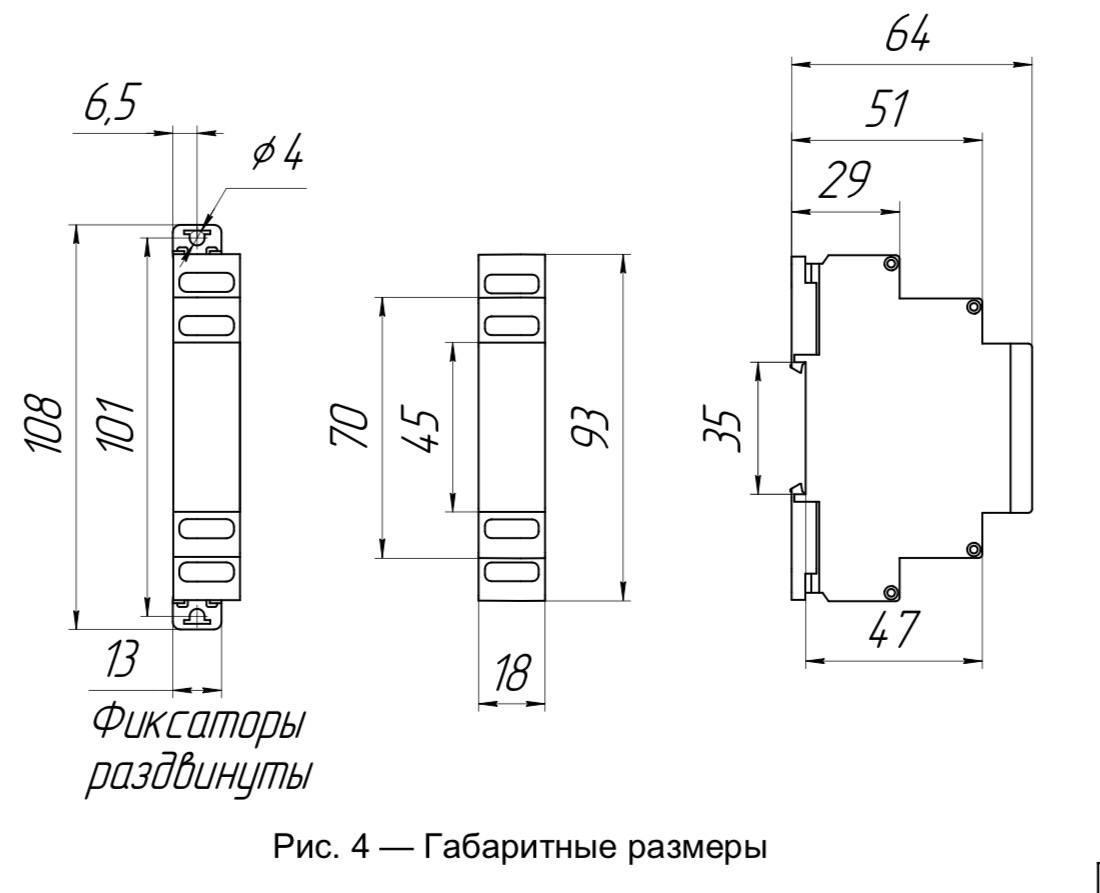

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры РКТ-1-15 AC

Внимание!
 При установке на DIN-рейку обеспечить зазор между соседними приборами не менее 5 мм. Момент затяжки винтового соединения должен составлять 0,4 Н·м. Следует использовать отвёртку 0,6 × 3,5 мм. Повреждение кромок отверстий под винты приведёт к отказу в гарантийном ремонте.

ТУ 3425-003-31928807-2014
Вопросы производителю и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания
Дата файла
РКТ-1-15 AC УХЛ4
4680626990136
Руководство по эксплуатации
03.26
РКТ-1-15 AC УХЛ2
4680626990150

Пример записи для заказа:
Реле РКТ-1-15 AC УХЛ4, где:
РКТ-1-15 — название изделия, AC — род тока (контролируемая цепь), УХЛ4 — климатическое исполнение (УХЛ4 или УХЛ2)

Комплект поставки: 1. Реле — 1 шт. 2. Руководство — 1 экз. 3. Коробка — 1 шт.

Гарантийный срок изделия — 24 месяца с момента передачи потребителю (продажи). Полная оферта сервисной службы: https://meandr.ru/garant
