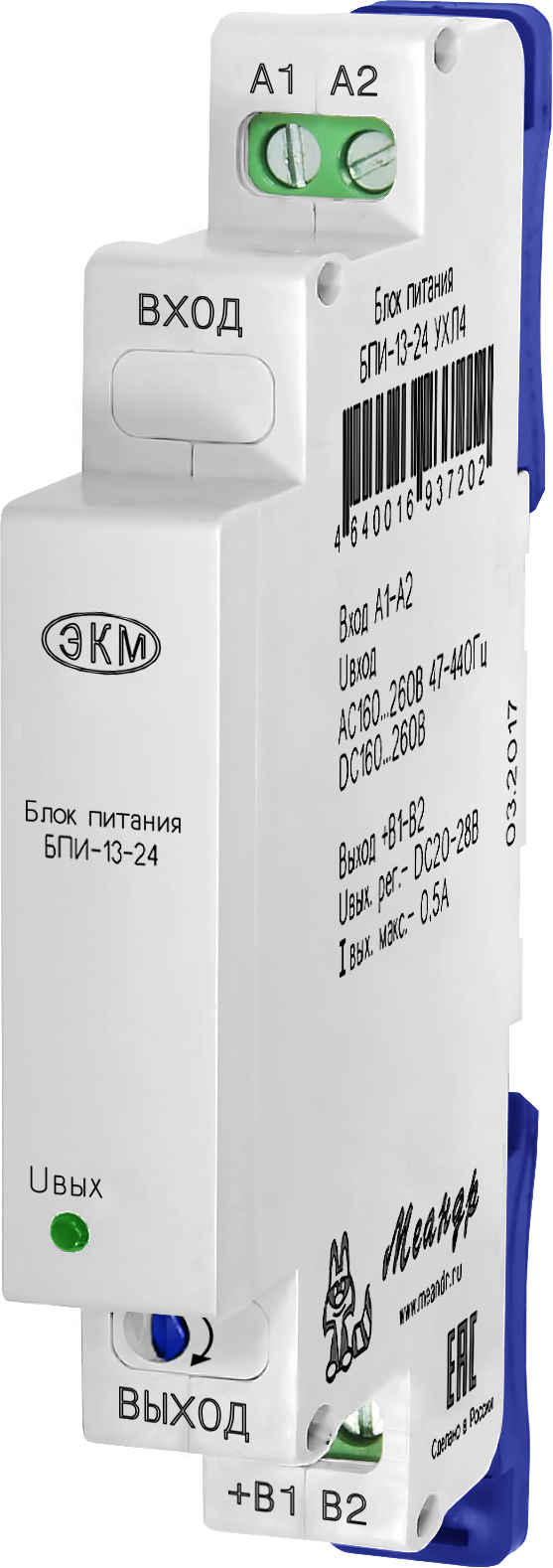

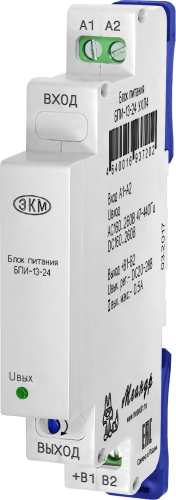

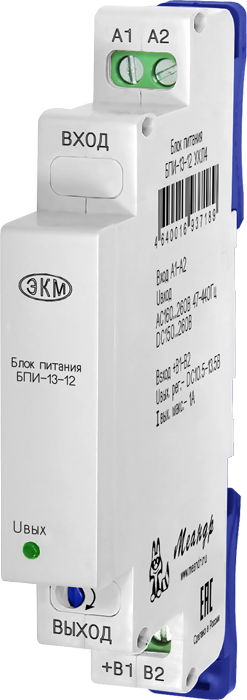

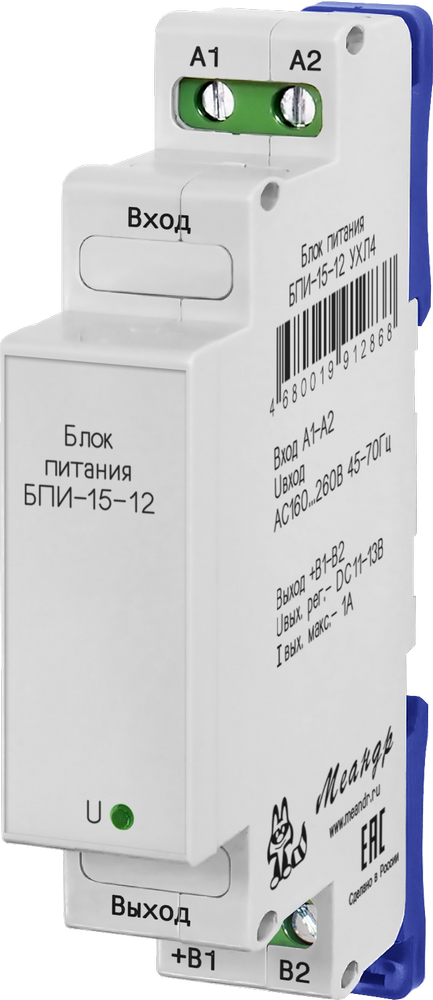

Блоки питания на Дин рейку в корпусах 13 мм и 18 мм
   |
| БПИ-13-48 УХЛ4 | стандарт. |
1510.00 руб. с НДС
|
| БПИ-13-9 УХЛ4 | стандарт. |
1510.00 руб. с НДС
|
| БПИ-15-24 УХЛ4 | стандарт. | 1570.00 руб. с НДС |
| БПИ-15-12 УХЛ4 | стандарт. | 1570.00 руб. с НДС |
-
Стабилизированное выходное напряжение
-
Защита от перегрузки по току и КЗ
-
Защита от перегрева
-
Гальваническая развязка
-
Подстройка выходного напряжения +/-10% (БПИ-15-24, БПИ-13)
-
Ультратонкий корпус - 13 мм шириной (для БПИ-13)
НАЗНАЧЕНИЕ БЛОКА ПИТАНИЯ
Блок питания (далее устройство) предназначен для стабилизированного питания низковольтной нагрузки от сети (датчики бесконтактные, тиристорные коммутаторы, контроллеры управления и т.п.). Выход гальванически развязан от входа.
КОНСТРУКЦИЯ БЛОКА ПИТАНИЯ
Устройство выпускаются в унифицированном пластмассовом корпусе. Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости (см. рис. 2 в паспорте изделия).
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели БПИ-13 расположен зелёный индикатор наличия напряжения питания «Uвых».
На лицевой панели устройства БПИ-15 расположены:
- Регулятор подстройки выходного напряжения "U вых. рег." Только для БПИ-15-24;
- Зелёный индикатор U. Светится при нормальном выходном напряжении. Габаритные размеры приведены на рис. ниже.
ПОДКЛЮЧЕНИЕ И РАБОТА УСТРОЙСТВА БПИ-13
Прибор подключается к сети питания ACDC230В. При наличии напряжения питания включается зелёный индикатор питания «Uвых». При возникновении перегрузки индикатор питания отключается.
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА БПИ-15
Прибор подключается к сети питания ACDC230В. При наличии напряжения питания включается зелёный индикатор питания «U». При возникновении перегрузки индикатор питания отключается.
ВНИМАНИЕ! При установке устройства соблюдайте требования по зазорам между корпусами (см. таб. Технические характеристики БПИ-15).
РАБОТА УСТРОЙСТВА БПИ-15
При наличии достаточного напряжения на входе устройство выдаёт на выходе номинальное стабилизированное напряжение, соответственно исполнению, если ток нагрузки не превышает максимальный выходной ток (см. таб. Технические характеристики БПИ-15).
Индикатор U светится. Регулятором "U вых. рег." можно подстроить напряжения выхода.
При потреблении нагрузкой более максимальной мощности Pmax, устройство понизит выходное напряжение, а при "КЗ" отключит выход. При уменьшении мощности потребления ниже максимальной, напряжение автоматически повышается до номинального.
При перегреве устройства (определяется встроенным датчиком температуры) выходное напряжение отключается, индикатор U будет погашен. После остывания устройства выходное напряжения автоматически включается, индикатор U светится.
|
Параметр
|
Ед.
изм.
|
БПИ-13-9 | БПИ-13-48 |
|
Напряжение питания (50 Гц)
|
В
|
АС160...260, DC160-375
|
|
|
Стабилизированное номинальное выходное напряжение
|
В
|
9 | 48 |
|
Диапазон регулировки выходного напряжения, не менее
|
%
|
±10 | |
|
Выходной ток
|
А
|
1,2 | 0,25 |
|
Выходная мощность
|
Вт
|
9 | 12 |
|
КПД, не менее
|
%
|
75 | 90 |
|
Величина пульсаций, не более
|
%
|
1
|
|
|
Стабилизация выходного напряжения (диапазон In = 0...100%)
|
%
|
2
|
|
|
Частота сети
|
Гц
|
45-440
|
|
|
Импульс тока при включении
|
А
|
30 (макс. 3мс)
|
|
|
Зазор между соседними приборами для 100% мощности
|
мм
|
не менее 5
|
|
|
Мощность при установке БПИ вплотную с соседними приборами
|
|
не более 30%
|
|
|
Параллельное соединение
|
|
не поддерживается
|
|
|
Последовательное соединение
|
|
не поддерживается
|
|
|
Короткое замыкание нагрузки
|
|
выдерживает длительно
|
|
|
Холостой ход
|
|
выдерживает длительно
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц -1 мин)
|
|
|
Диапазон рабочих температур
|
0С
|
-25...+55 (УХЛ4)
|
|
|
Температура хранения
|
0С
|
-40...+70
|
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р
51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц)
|
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р
51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2)
|
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4
|
|
|
Степень защиты реле по корпусу / по клеммам
|
|
IP40 / IP20
|
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 25°С)
|
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
|
Режим работы
|
|
круглосуточный
|
|
|
Габаритные размеры
|
мм
|
13х93х62
|
|
|
Масса, не более
|
кг
|
0,07
|
|
|
Параметр
|
Ед.
изм.
|
БПИ-15-12
|
БПИ-15-24 |
|
Напряжение входа
|
В
|
160 ... 260 АС | |
| Частота напряжения входа | 45 ... 70 | ||
|
Стабилизированное номинальное выходное напряжение
|
В
|
12 | 24 |
|
Диапазон регулировки выходного напряжения, не менее
|
нет | ±10 % | |
|
Ток выхода максимальный Imax
|
А
|
1.0 | 0,5 |
| Мощность выхода максимальная Pmax |
Вт
|
12 | |
| Нестабильность напряжения выхода, не более1) | 2 % | ||
| Пульсации напряжения выхода, не более1) | 1 % | ||
| Сечение подключаемых проводников, не более | мм2 | 2,5 | |
|
КПД, не менее
|
80 | ||
| Пусковой ток при подключении входа, не более | А | 30 (3мс) | |
| Зазор боковой для длительной работы на Pmax, не менее2) | мм | 5 | |
| Мощность при установке без зазоров от максимальной Pmax, не более2) | 30 % | ||
| Продолжительность работы при максимальной мощности нагрузки Pmax (в том числе замыкание выхода)2) | длительное | ||
| Продолжительность работы при отключенной нагрузке | длительное | ||
| Гальваническая развязка вход-выход | есть | ||
| Максимальное напряжение вход-выход | В | 2000 AC (50Гц 1 мин) | |
| Параллельное соединение выходов | не поддерживается | ||
| Последовательное соединение выходов | поддерживается | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | ||
| Температура рабочая (по исполнениям) | 0С | -25...+55 (УХЛ4)/ -40…+55 (УХЛ2) | |
| Температура хранения | 0С | -40...+70 | |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | ||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||
| Относительная влажность воздуха (при 25° С), не более | 80 % | ||
| Высота над уровнем моря, не более | м | 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 18х93х62 | |
| Масса, не более | г | 70 | |
1) При токе выхода менее Imax.
2) До срабатывания защиты от перегрева.

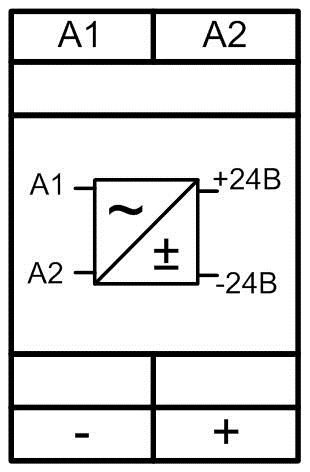

СХЕМА ПОДКЛЮЧЕНИЯ БПИ-13

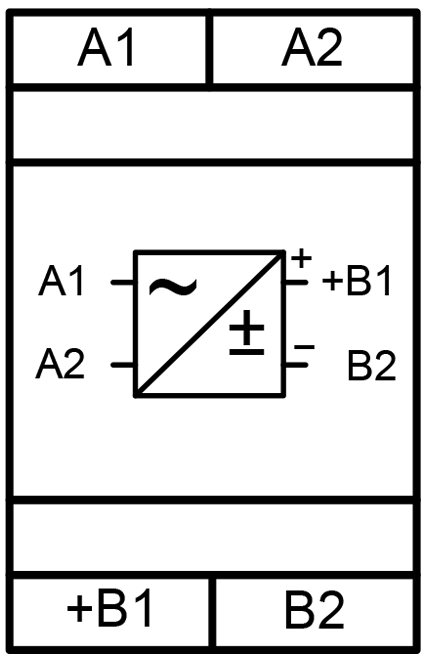

СХЕМА ПОДКЛЮЧЕНИЯ БПИ-15
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ БПИ-13

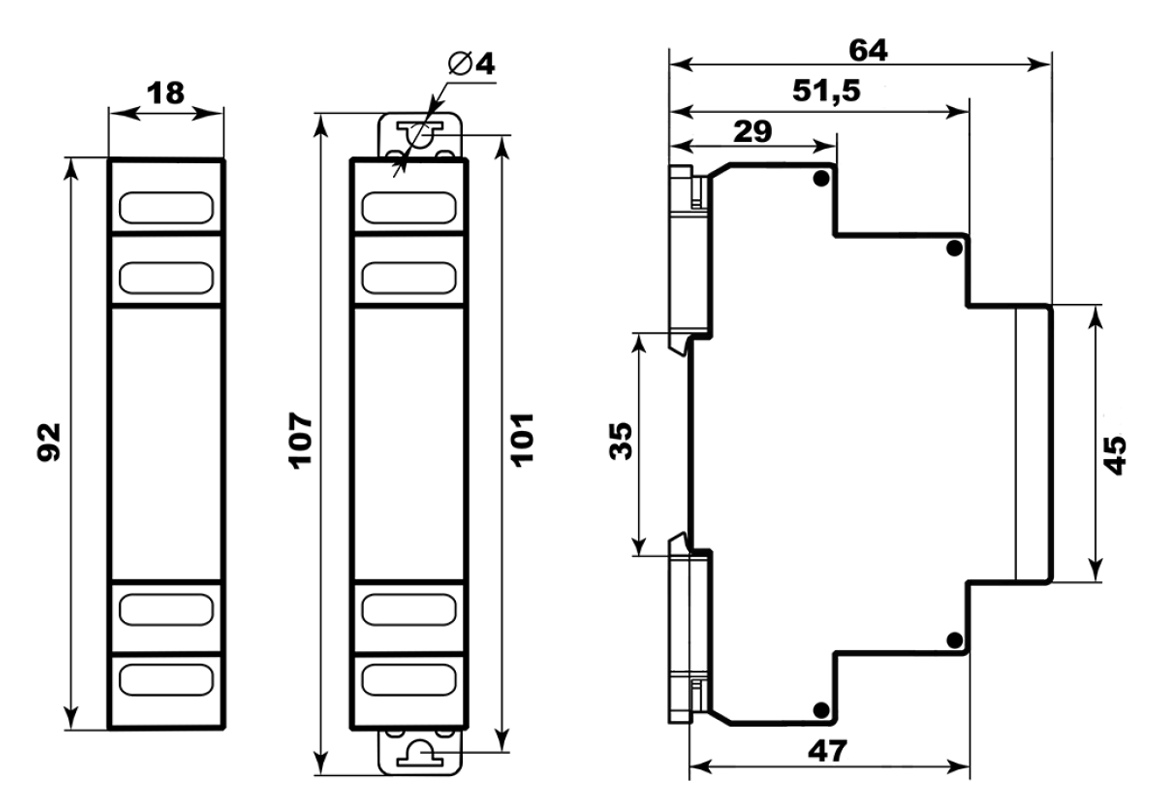

ГАБАРИТНЫЕ РАЗМЕРЫ БПИ-15
ТУ 4237-009-31928807-2015

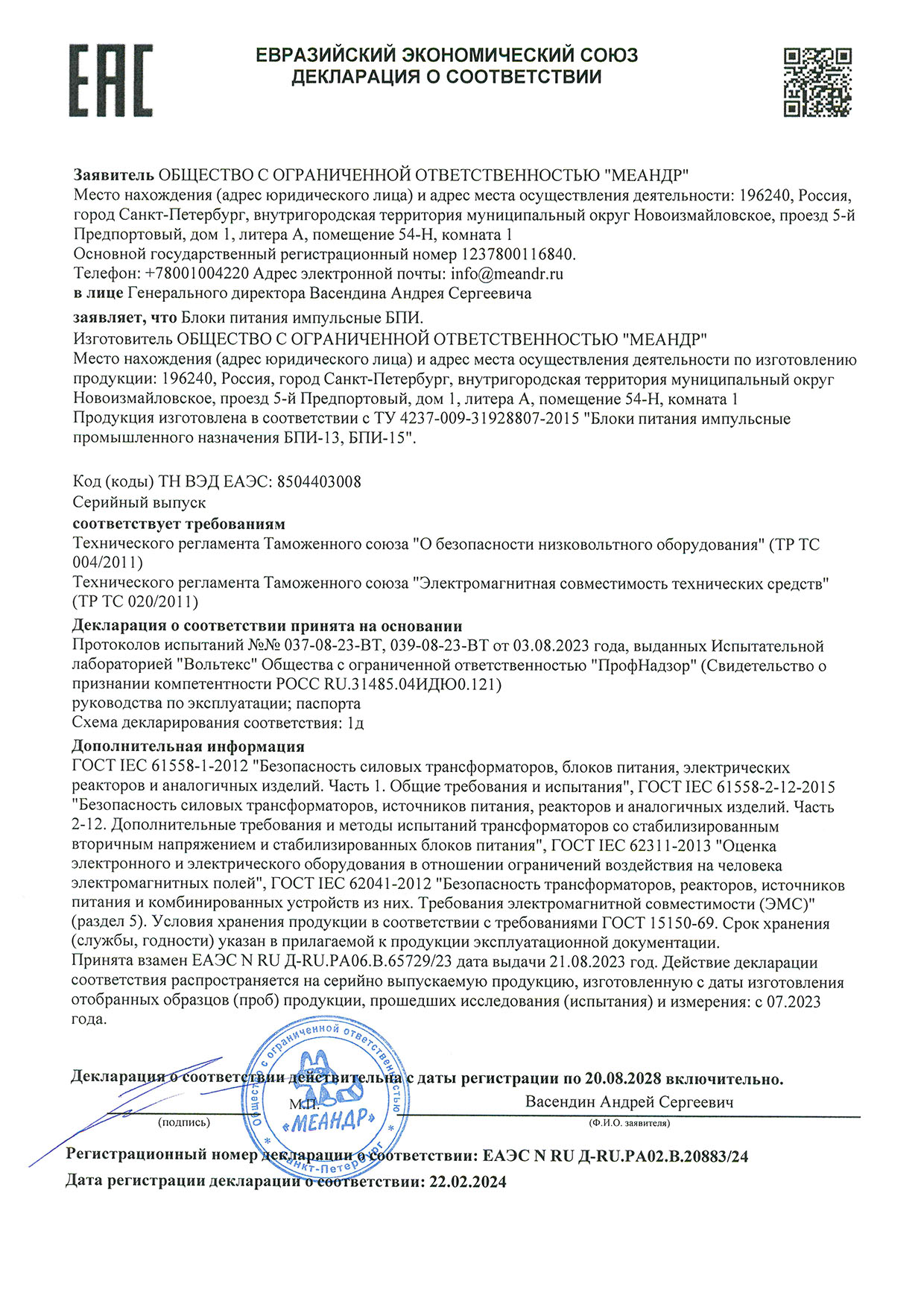

Декларация соответствия EAC: смотреть
