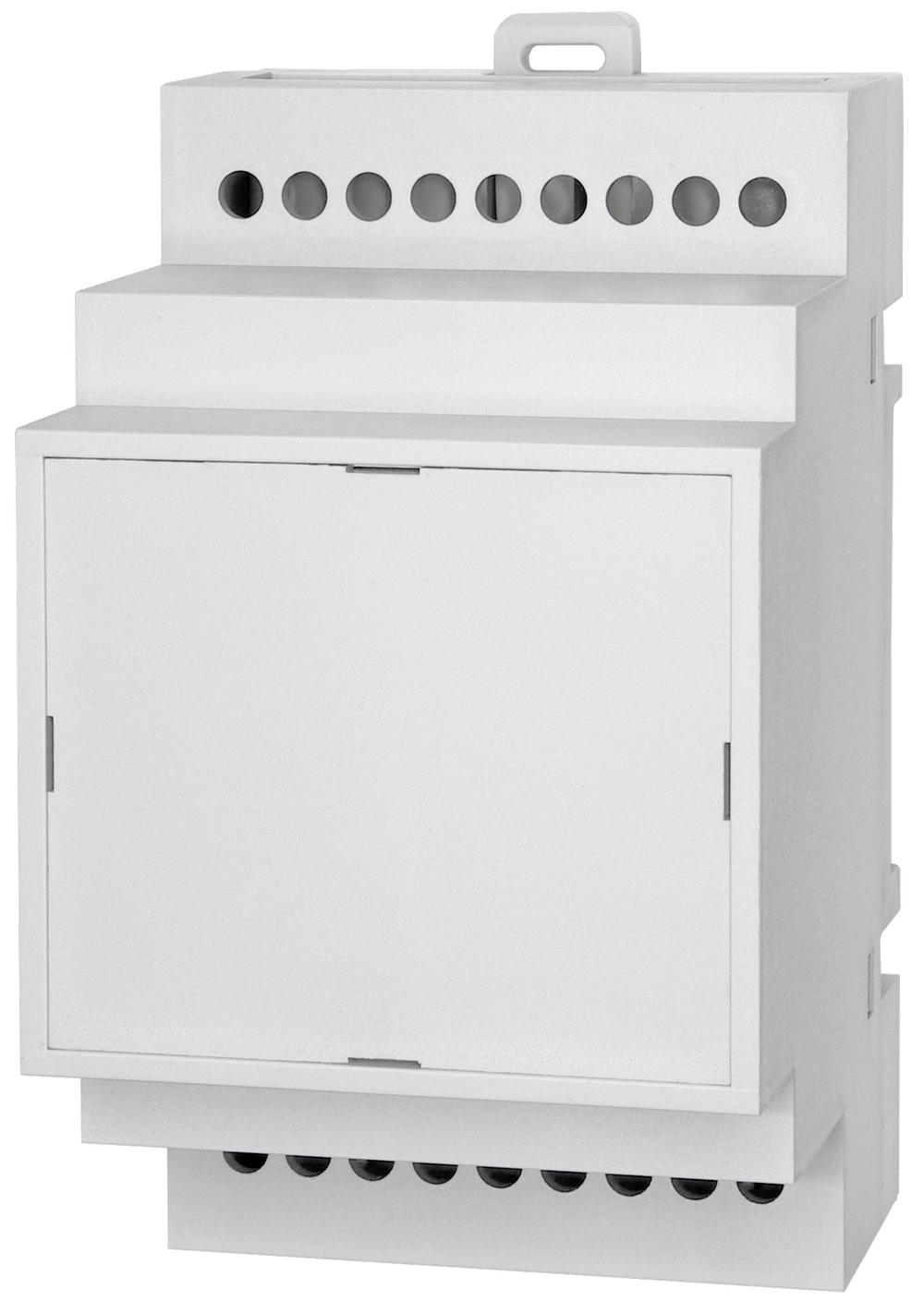

Корпус модульный на DIN рейку 141 (пластиковый, 3 модуля)

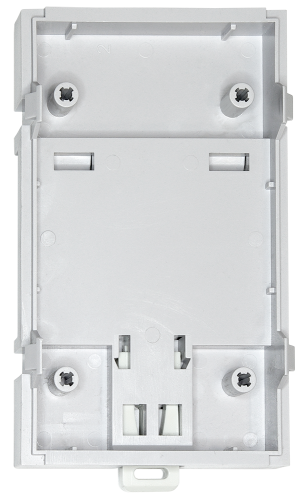

КОРПУС В СБОРЕ ДНО (внешняя сторона)

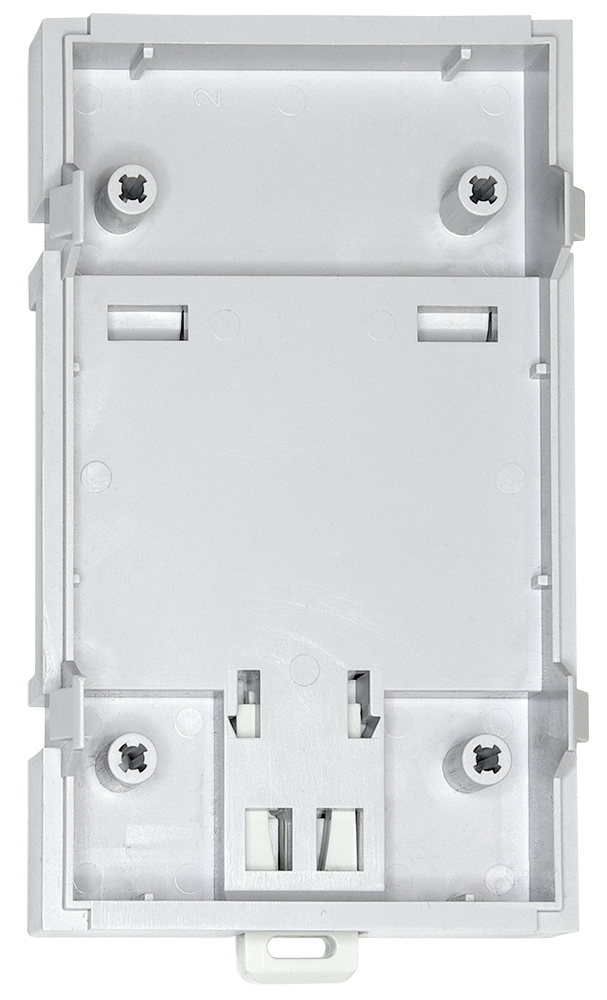

ДНО (тыльная сторона) ЛИЦЕВАЯ ПАНЕЛЬ (тыльная сторона)

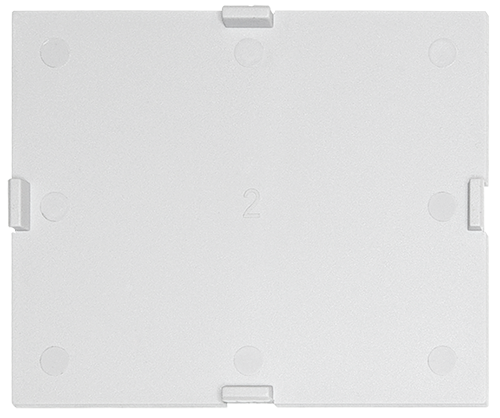

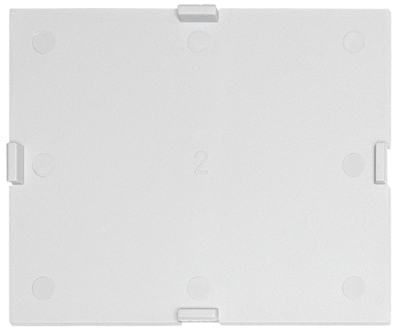

Изображение Корпус 141 Лицевая сторона

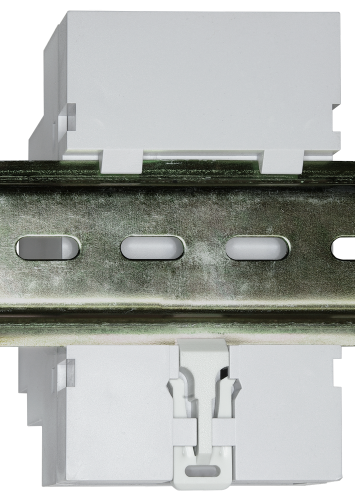

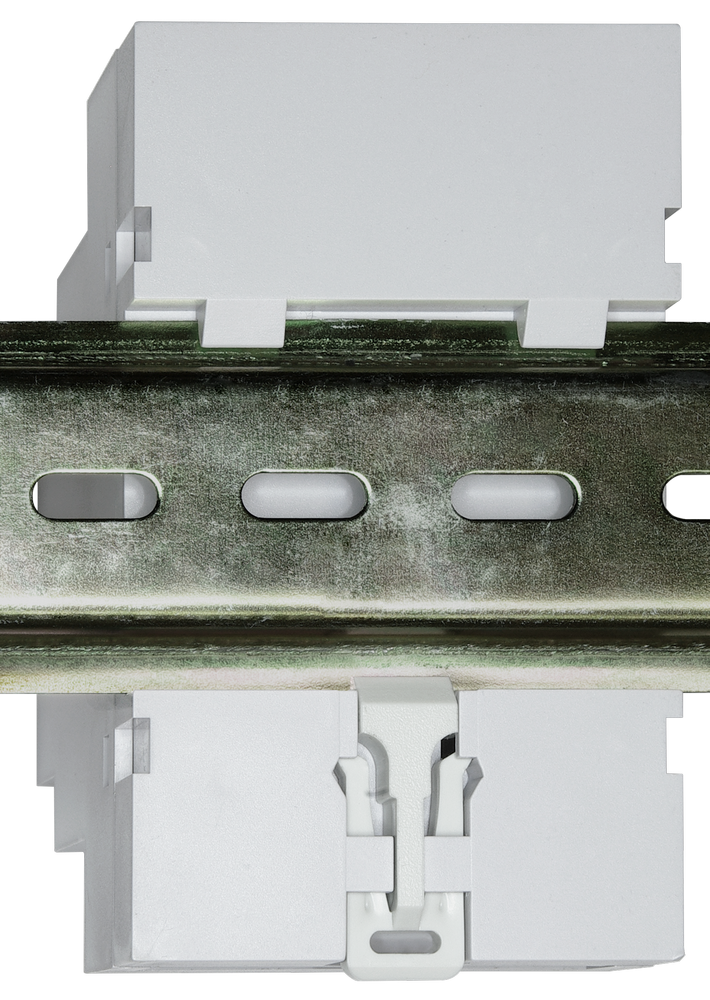

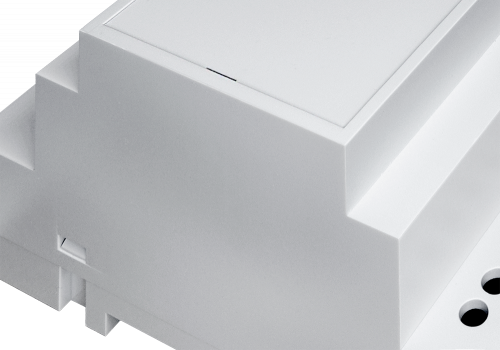

КОРПУС В СБОРЕ (вид с торца) КРЕПЛЕНИЕ НА ДИН РЕЙКУ

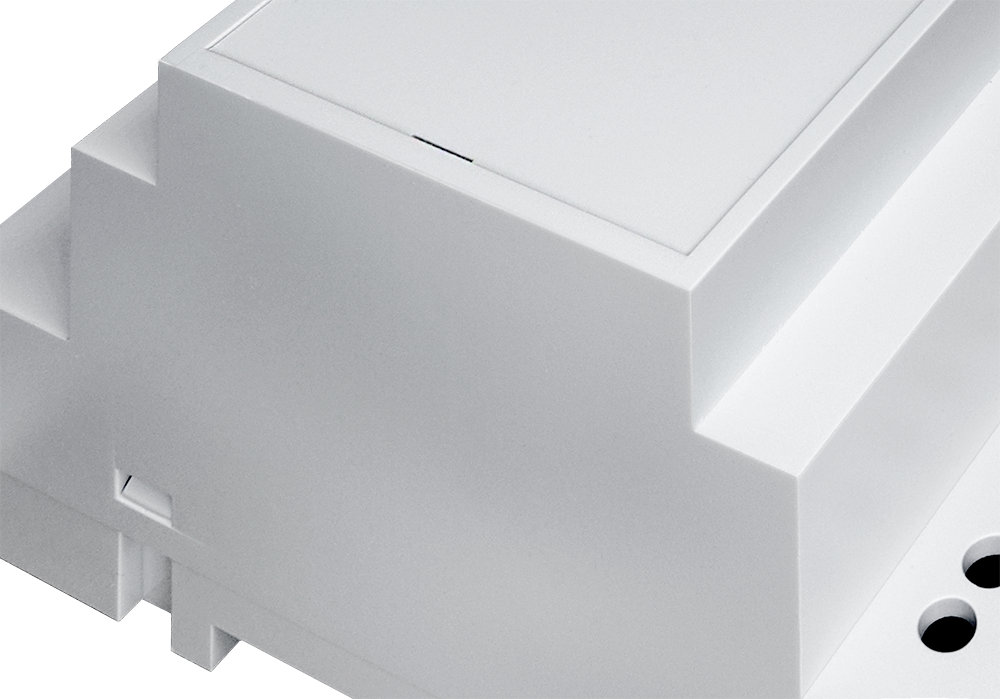

Корпус 161 на ДИН рейку Изображение

Видео (версия корпусов v.01) предоставлено каналом "Электроника в объективе"

Корпус 141 220.00 руб. с НДС


Корпус 141 - это второе поколение трехмодульного пластикового корпуса (в соответствии с международным стандартом DIN 43-880) для электронной аппаратуры (РЭА). Модернизация корпуса затронула узлы крепления (изменен конструктив фиксатора, теперь корпус крепится только на ДИН рейку, но более надежно), лицевую панель (теперь она выполнена в виде крышки (вставки), которая имеет дополнительные замки для фиксации со всех четырех строн, а  технологическое углубление лицевой панели во внутрь корпуса позволяет использовать шильд / наклейку, что более технологично и эстетично) и замки фиксирующие дно и основание между собой (изменен конструктив элементов для еще более надежной фиксации).

Основные преимущества остались без изменений: безвинтоваое крепление, удобный монтаж при сборке готовых устройств, полный доступ к плате и элементам, пластик легко прожигается маркеровочными лазерами и тампонной печатью, материал ABS пластика не маркий светло серого цвета (RAL7035) со специальными добавками благодаря которым достагается класс горючести V0, самозатухающий пластик (не поддерживает горение). Широкий диапазон эксплуатационных температур (от −40 °C до +70 °C).

Корпус состоит из: основания - 1 шт., лицевой панели - 1 шт, фиксатор - 1 шт., дно - 1шт.

Так же к корпусу можно приобрести дополнительные аксессуары (приобретаются отдельно):
Вставка


Данная вставка позволяет закрыть не используемые клеммные отверстия, обеспечивая при этом защиту от пыли и влаги. Количество заглушаемых клеммных отверстий легко изменяемо с помощью откусывания частей вставки, всего их 9.

Ручка большая шестигранная.

Ручка для регулировки потенциометров с сечением вала шестигранник. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
Ручка малая крестовая.

Ручка для регулировки потенциометров с сечением вала крест. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.

Набор КИТ-141 - это универсальный набор деталей для макетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку (53мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.

ТУ 3464-010-31928807-2015


Наименование
Файл для скачивания
(паспорт)
Дата файла
Корпус 141 v.01, чертеж - не производится
11.08.2014
Корпус 141 v.01, (3D формат) - не производится
STEP Скачать 05.09.2018
Корпус 141 v.01, крышка - не производится PDF Скачать  13.09.2016
Корпус 141 v.01, GIF - 3D вид - не производится GIF 05.09.2018

Корпус 141 обновленный v.02, габаритные и установочные размеры 06.2022
Корпус 141 обновленный v.02, 3D модель STEP Скачать v01 09.2021
