Реле времени-счетчик импульсов РСИ-П3-У-08(10)

Снят с производства аналог РСИ-П4-10

Реле времени - счетчик импульсов РСИ-П3-У-08 Реле времени - счетчик импульсов РСИ-П3-У-10

РСИ-П3-У-08 АС\DC24В/АС220В УХЛ4
РСИ-П3-У-10 АС\DC24В/АС220В УХЛ4
НАЗНАЧЕНИЕ
Реле - счетчик импульсов  предназначено для подсчета количества внешних импульсов и управления исполнительными устройствами через контакты встроенного реле по заданному алгоритму работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
напряжение питания

АС 220 В (10%) 50 Гц

АСDC 24 В (10%)

диапазон счета импульсов 1-999 импульсов
время готовности не более 0,15 с
время повторной готовности не более 0,1 с
минимальная длительность импульса "Сброс" 50 мс
минимальная длительность импульсов. поступающих на счетный вход 50 мс
максимальная частота следования импульсов 25 Гц
номинальное/максимальное коммутируемое напряжение 250/400 В
максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50 Гц (АС1)
DC 30 B (DC1)

5 А
5 А
максимальная коммутируемая мощность 1000 ВА
максимальное напряжение между цепями питания и контактами реле АС 2000 В, 50 Гц (1 мин)
механическая износостойкость, циклов не менее 10х106
электрическая износостойкость, циклов не менее 100000
количество и тип контактов 2 переключающие группы
степень защиты реле:
по корпусу
по клеммам

IP40
IP20
диапазон рабочих температур -100...+550С
температура хранения -40...+600 С
относительная влажность воздуха до 80% при 250С
высота над уровнем моря до 2000 м
рабочее положение в пространстве произвольное
режим работы круглосуточный
габаритные размеры РСИ-П3-У-08 35х89х63 мм
масса РСИ-П3-У-08 0,15 кг
габаритные размеры РСИ-П3-У-10 48х48х98 мм
масса  РСИ-П3-У-10
0,15 кг
*Более подробную информацию смотри, пройдя по ссылкам на технические паспорта изделий

КОНСТРУКЦИЯ

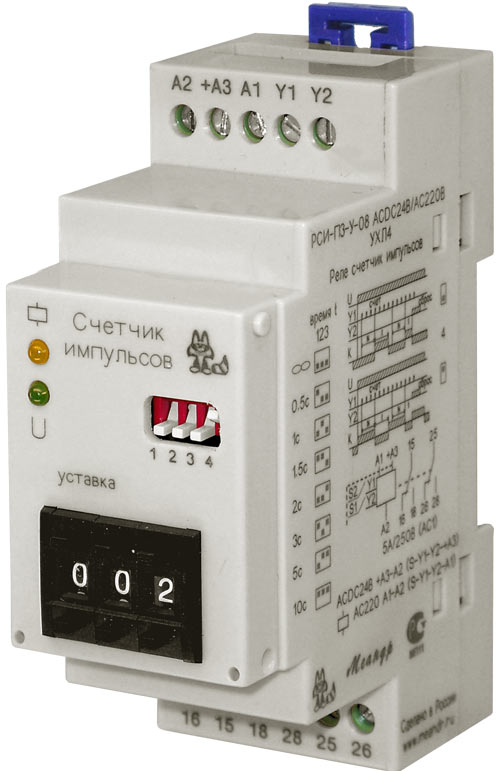

Реле РСИ-П3-У-08 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку DIN EN 50022 или на ровную поверхность. Для установки реле на ровную поверхность, пружины замков  необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5 мм2 .
Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени.
На лицевой панели реле расположены: трехдекадный переключатель «Уставка» для установки заданного количества импульсов, зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного исполнительного реле «», DIP - переключатель   для выбора диаграммы работы и значения времени срабатывания реле, состоящий из четырех независимых контактных пар (переключателей).

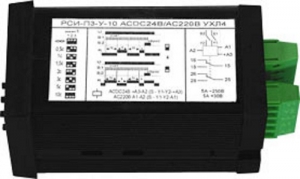

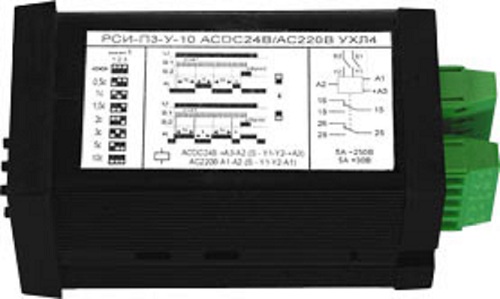

Реле РСИ-П3-У-10 выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью съемных винтовых зажимов. Конструкция клемм обеспечивает надежный зажим проводов сечением до 1.5 мм2 . На лицевой панели реле расположен трехдекадный переключатель «Уставка» для установки  заданного количества импульсов, поступающих на вход «Y1», индикатор включения напряжения питания «Сеть», индикатор срабатывания встроенного электромагнитного реле «Реле» и DIP - переключатель «Функция»    для выбора диаграммы работы и интервала времени, когда будет включено встроенное исполнительное реле. DIP-переключатель состоит из четырех независимых контактных пар (переключателей).

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле.

РАБОТА РЕЛЕ

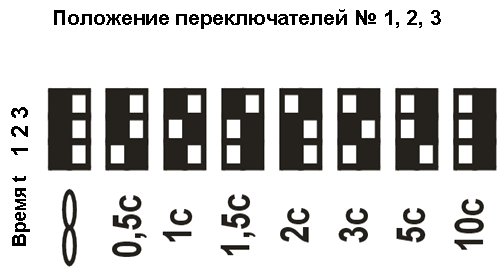

Реле имеет 8 значений выдержки времени, которые выбираются с помощью контактных пар 1,2,3 DIP - переключателя 9. Диаграмма работы выбирается с помощью переключателя 4 в соответствии с таблицей. Когда переключатель 4 находится в  верхнем положении, работа  реле начинается с «импульса». Встроенное исполнительное реле (далее реле) включается одновременно с подачей  питания на прибор и выключается после отсчета заданного количества импульсов (уставки) «N» (число установленное на переключателе «Уставка»). Время выключения реле определяется установленной выдержкой времени «t» . Нижнее положение 4 переключателя  соответствует  работе реле с «паузы» (при подаче питания  реле остается в выключенном состоянии). Реле включается после отсчета уставки «N» на время установленной выдержки времени «t». Когда реле включено замкнуты контакты  15 -18 и 25 -28 и включен желтый индикатор ,  когда выключено  - замкнуты контакты 15 -16 и 25 -26, желтый индикатор выключен.   Обнуление сосчитанного количества импульсов  и установка реле в исходное состояние согласно выбранной диаграмме работы осуществляется по переднему фронту команды «Сброс» только после отсчета установленного числа импульсов на переключателе «Уставка».   Во время отсчета импульсов команда «Сброс» сбрасывает подсчитанное значение импульсов. Команда «Сброс»  подается на вход «Y2».  Имеется возможность изменение уставки во время подсчета импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключится на установленное время «t» согласно выбранной диаграмме работы  и вернется в исходное состояние, при этом  счетчик обнулится.   В других случаях подсчет импульсов будет продолжен до установленного нового значения. Напряжение  питания АСDC24 В подается на клеммы «+А3» и «А2», а напряжение АС220 В - на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов  можно сформировать путем замыкания и размыкания клемм «Y1», «Y2» и «А1» при напряжении питании АС220В или клемм «Y1», «Y2» и «+А3» при напряжении питания АСDC24 В. При изменении временных интервалов и выборе диаграммы работы реле необходимо выключить. Схема подключения реле приведена на шильдике,  расположенном на корпусе реле.

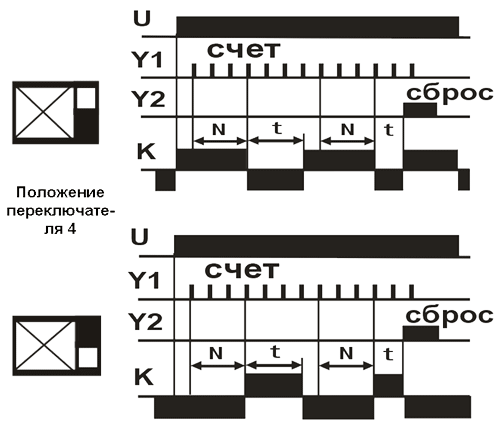

ДИАГРАММЫ РАБОТЫ РЕЛЕ

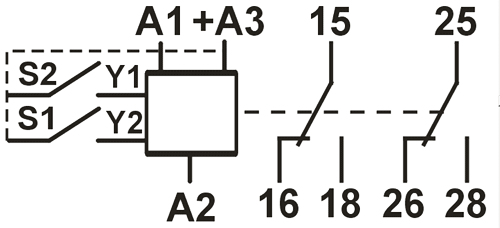

СХЕМА ПОДКЛЮЧЕНИЯ
5А ~ 250В/ 5А = 30В

Напряжение питания АСDC24B подается на клеммы «+А3», «А2», При питании реле постоянным напряжением    «+Uпит» подключать на клемму «+А3». Напряжение питания АС220В подается на клеммы «А1», «А2».

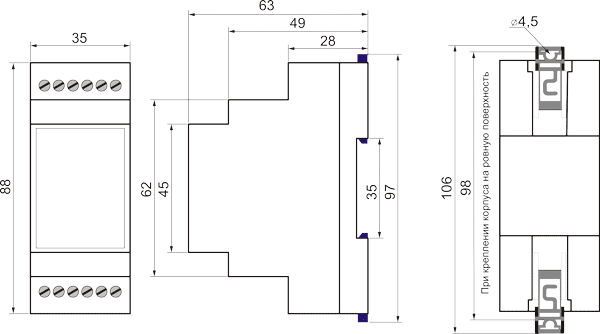

ГАБАРИТНЫЕ РАЗМЕРЫ   РСИ-П3-У-08

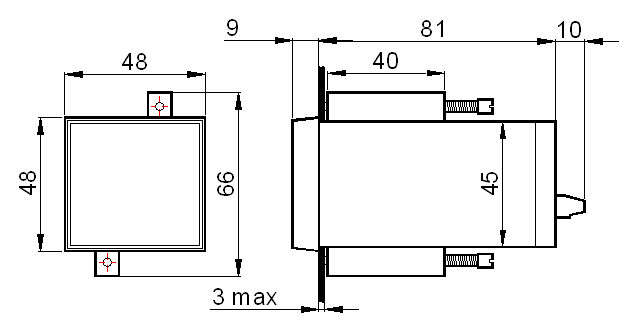

ГАБАРИТНЫЕ РАЗМЕРЫ   РСИ-П3-У-10

ТУ 342520-001−31928807−2003

Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РСИ-П3-У-08 АС\DC24В/АС220В УХЛ4    Скачать
РСИ-П3-У-10 АС\DC24В/АС220В УХЛ4    Скачать
