Диаграммы работы реле времени

Вид диаграммы работы
Описание диаграммы работы
Применение
Диаграмма работы реле времени МК
 Контакт мгновенного действия изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.
 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.
 Отсчёт заданного времени начинается вместе с включением реле и одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение) или при снятии питания.
Диаграмма работы реле времени № 3
 Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 4
 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 5
 Счёт импульсов до заданного значения N и по окончании счета, включение реле на заданное время t=0,1с. Обнуление счётчика и сброс реле в исходное состояние (реле отключено) осуществляется по команде сброс (Y2).
Диаграмма работы реле времени № 6
 Реле включается одновременно с включением питания. Счёт импульсов до значения N и по окончании счёта отключение реле на фиксированное время t=0,1с. Обнуление счётчика и включение реле осуществляется по команде сброс (Y2).
Диаграмма работы реле времени № 7
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп , после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.
Диаграмма работы реле времени № 8
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.
Диаграмма работы реле времени №9
 Циклическое реле с однократным циклом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинает отсчёт выдержки времени tи, после отработки времени импульса исполнительнное реле выключается.
Диаграмма работы реле времени №10
 Циклическое реле с однократным циклом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузыисполнительное реле включается.
Диаграмма работы реле времени № 11
 Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение  реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 12
 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени продлевается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.

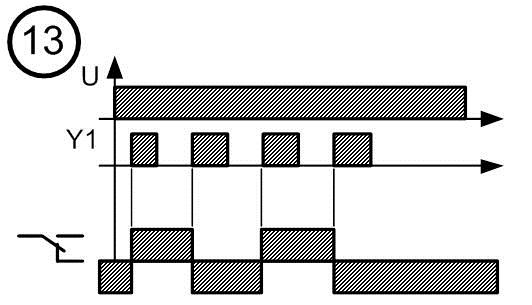

Диаграмма работы реле времени № 13
 При подаче управляющего сигнала (по переднему фронту) происходит смена положения контактной группы.
Диаграмма работы реле времени № 19
 При подаче питания начинается отсчёт заданного времени. По окончании времени реле включается. При замыкании контакта сброс реле выключается. При размыкании контакта сброс начинается отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт времени останавливается. При размыкании контакта стоп, отсчёт времени продолжается. По окончании отсчёта времени реле включается.
Диаграмма работы реле времени № 20
 При подаче питания реле включается и начинается отсчёт заданного времени. По окончании времени реле выключается. При замыкании контакта пуск реле включается. При размыкании контакта пуск начинается отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт времени продолжается. По окончании отсчёта времени реле выключается.
Диаграмма работы реле времени № 21
 При подаче питания реле выключено. Отсчёт заданного времени начинается при замыкании управляющего контакта. После отсчёта заданного времени реле включается. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле - очередная команда внешнего запуска или при выключении питания.
Диаграмма работы реле времени № 22
 При подаче питания реле выключено. Включение реле и отсчёт заданного времени начинается при замыкании управляющего контакта. После отсчёта заданного времени реле выключается. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле - после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 23
 При замыкании управляющего контакта начинается отсчёт заданной выдержки времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле включится, если интервал между командами внешнего запуска больше установленной выдержки времени. Реле выключается при поступлении очередной команды внешнего запуска или при отключении питания.
Диаграмма работы реле времени № 24
 При замыкании управляющего контакта реле включается и начинается отсчёт заданной выдержки времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле выключится, если интервал между командами внешнего запуска больше установленной выдержки времени. Реле включается при поступлении очередной команды внешнего запуска.
Диаграмма работы реле времени № 26
 Задержка срабатывания реле после снятия питания. Реле включается одновременно с включением питания. Отключение реле происходит через заданное время после снятия напряжения питания. Отсчёт времени прерывается при повторном включении питания и возобновляется вновь после его снятия.
Диаграмма работы реле времени № 27
 Задержка срабатывания реле после снятия питания. Реле включается одновременно с выключением питания. Отключение реле происходит через заданное время. При повторном включении питания прерывается отсчет времени и происходит отключение реле. После выключения питания отсчет времени возобновляется вновь.
Диаграмма работы реле времени № 28
 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается, если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле и начало нового цикла начинается при подаче очередного управляющего импульса.
Диаграмма работы реле времени № 29
 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается, если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле происходит только при снятии напряжения питания (режим памяти).
Диаграмма работы реле времени № 30
 При подаче команды внешнего запуска начинается отсчёт заданной выдержки времени. Если длительность команды внешнего запуска меньше установленного времени, отсчёт времени будет прерван и реле отключено. Если длительность будет больше, то через заданное время реле включится. После снятия команды внешнего запуска вновь начинается отсчёт заданного времени, после чего происходит отключение реле. Интервал между двумя командами внешнего запуска должен превышать значение заданного времени, в противном случае отсчёт прекратится и реле останется включённым.
Диаграмма работы реле времени № 31
 Задержка срабатывания реле после подачи и снятия питания (диаграмма устранения дребезга контактов). При подаче питания начинается отсчёт заданного времени, после чего реле включается. Выключение реле происходит через заданное время после снятия питания.
Диаграмма работы реле времени А1
 Трёхцепное реле времени с мгновенным контактом. После подачи питания все три канала начинают отсчёт времени. По окончании отсчёта времени реле включаются. Отключить реле можно только выключив питание. Выдержка времени задаётся для каждого канала индивидуально. Диапазон устанавливается один для всех.
Диаграмма работы реле времени А2
 Трёхцепное реле времени с мгновенным контактом. При подаче напряжения питания реле всех трёх каналов включаются, начинается отсчёт установленного времени. По окончании отсчёта времени происходит отключение реле. Выдержка времени задаётся для каждого канала индивидуально. Диапазон устанавливается один для всех.

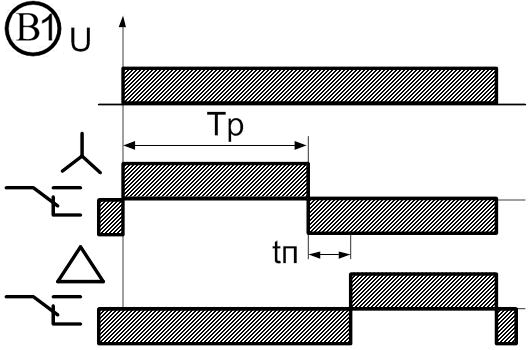

Диаграмма работы реле времени В1
 Пусковое реле.
 При подаче питания включается реле "звезда" на время разгона tр, после паузы tп - включается реле "треугольник" до снятия питания.
