Реле времени циклическое РВЦ-П3-14, климатическое исполние только УХЛ4
|
СНЯТО С ПРОИЗВОДСТВА, ФУНКЦИАНАЛЬНАЯ ЗАМЕНА РВЦ-П2-22
 |
|
РВЦ-П3-14 АСDC24В/АС230В УХЛ4
|
по запросу
|
-
Циклическое реле с раздельной регулировкой времени импульса и паузы
-
Диапазон выдержки времени от 0,01с до 999мин
-
2 диаграммы работы
-
3 переключающие группы контактов + контакт мгновенного действия
-
Индикаторы наличия питания и состояния встроенного реле
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-П3-14 (далее реле) предназначено для коммутации электрических цепей в циклическом режиме работы после отработки предварительно установленных выдержек времени («паузы» и «импульса»).
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены шесть кнопочных переключателей для установки выдержки времени («tп» и «tи» ), поворотные переключатели «МНОЖИТЕЛЬ-ПАУЗЫ» и «МНОЖИТЕЛЬ-ИМПУЛЬСА / ДИАГРАММА» для выбора диаграммы работы и временных поддиапазонов, зелёный индикатор включения напряжения питания «U», жёлтый индикатор «
» срабатывания встроенного исполнительного реле.
» срабатывания встроенного исполнительного реле.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле имеет 5 диапазонов выдержки времени паузы и 5 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» паузы, на множитель выбранного диапазона на переключателе «множитель паузы». Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» импульса, на множитель выбранного диапазона на переключателе «множитель импульса».
Диаграмма работы реле определяется с помощью переключателя «множитель импульса/диаграмма» который имеет две зоны установки старт с паузы и старт с импульса. Напряжение питания АСDC24В подаётся на клеммы «+А3» и «А2», а напряжение АС230В - на клеммы «А1» и «А2». В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 35-36. После подачи напряжения питания загорается зелёный индикатор «U», реле начинает отрабатывать выбранную диаграмму. При включении исполнительного реле загорается жёлтый индикатор «» при этом контакты 15-16, 25-26 и 35-36 размыкаются, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия - МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле.
Диаграмма работы реле определяется с помощью переключателя «множитель импульса/диаграмма» который имеет две зоны установки старт с паузы и старт с импульса. Напряжение питания АСDC24В подаётся на клеммы «+А3» и «А2», а напряжение АС230В - на клеммы «А1» и «А2». В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 35-36. После подачи напряжения питания загорается зелёный индикатор «U», реле начинает отрабатывать выбранную диаграмму. При включении исполнительного реле загорается жёлтый индикатор «
» при этом контакты 15-16, 25-26 и 35-36 размыкаются, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия - МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле.
ВНИМАНИЕ: Для изменения диапазонов выдержки времени, диаграммы работы реле необходимо выключить питание.
|
Параметр
|
Ед.изм.
|
Значение
|
|
Напряжение питания
|
В
|
АC230В ± 10%
АСDC24 В ± 10%
|
|
Диапазоны выдержки времени импульса и паузы
|
|
0,01-9,99с, 0,1-99,9с, 1-999с, 0,1-99,9мин, 1- 999мин
|
|
Погрешность отсчета выдержки времени, не более
|
%
|
5
|
|
Время готовности, не более
|
с
|
0,15
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
Количество и тип контактов
|
|
3 переключающих и МК
|
|
Максимальное коммутируемое напряжение
|
В
|
400
|
|
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
7
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Степень защиты реле (по корпусу/по клеммам)
|
|
IP40/IP20
|
|
Диапазон рабочих температур
|
0C
|
-25…+55 (УХЛ4)
|
|
Температура хранения
|
0C
|
-40 ... +70
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
53х90х63
|
|
Масса
|
кг
|
0,155
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |

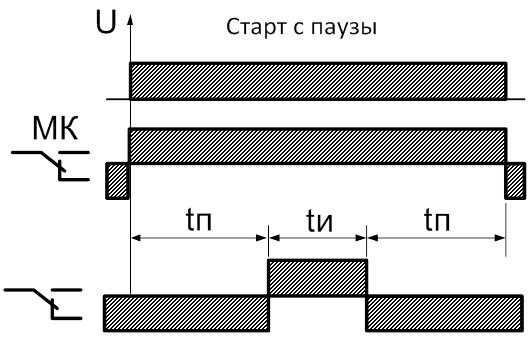

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.
|
 |

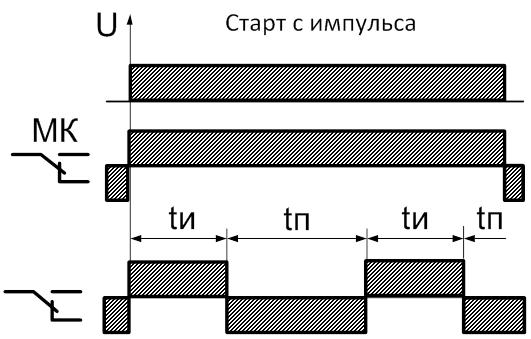

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.
|

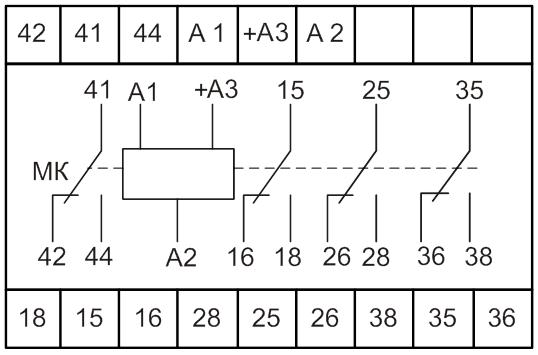

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
