Модульные реверсивные переключатели серии РП

РП-1-40 РП-2-40 РП-3-40 РП-4-40
Изображение Изображение Изображение Изображение
РП-1-63 РП-2-63 РП-3-63
Изображение Изображение Изображение
РП-1-100 РП-2-100 РП-3-100
Изображение Изображение Изображение

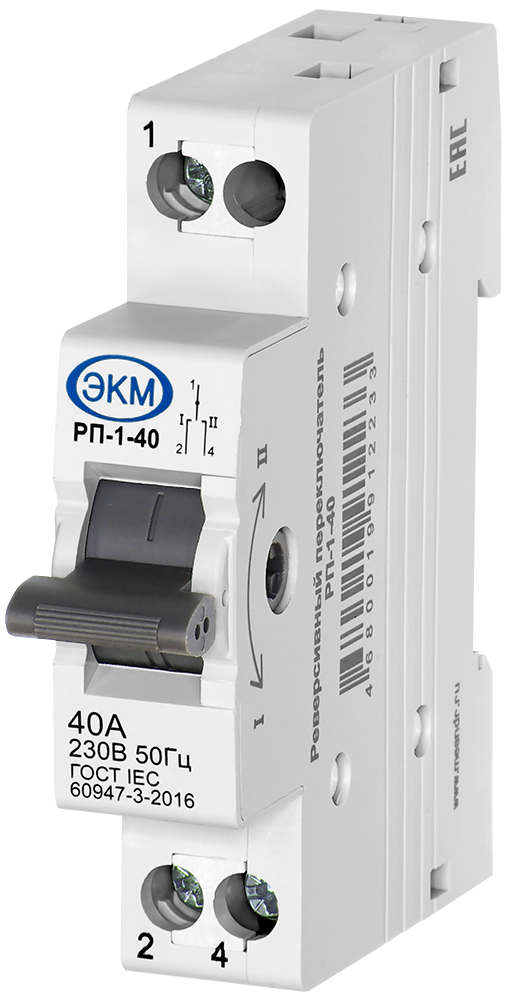

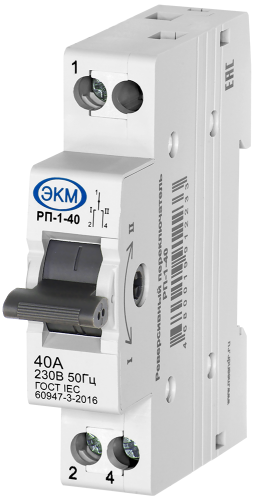

Реверсивный переключатель РП-1-40
480.00 руб. с НДС

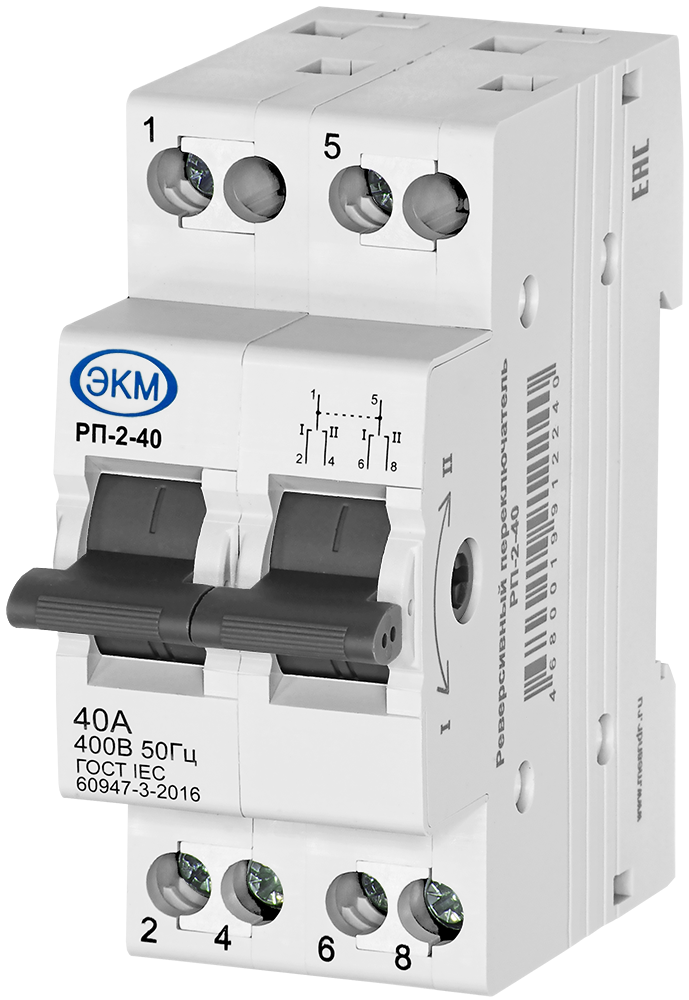

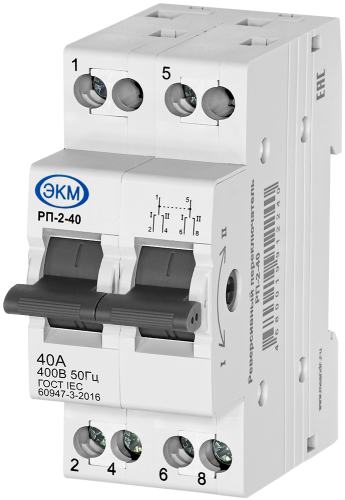

Реверсивный переключатель РП-2-40
856.00 руб. с НДС

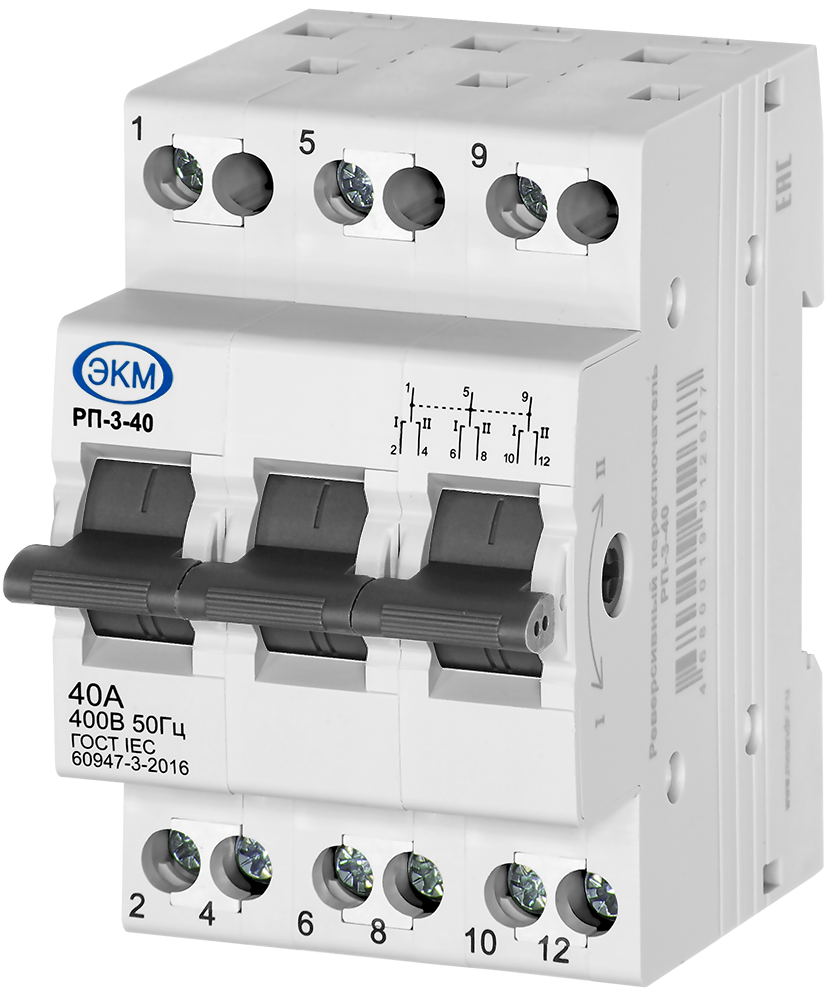

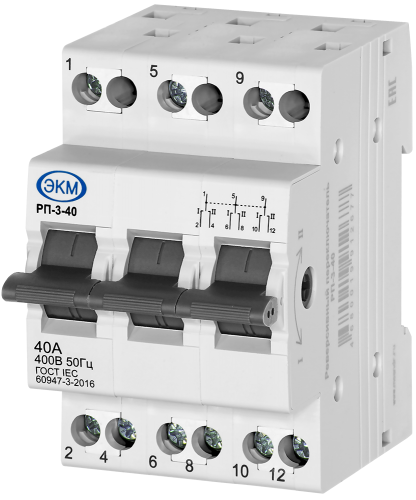

Реверсивный переключатель РП-3-40
1440.00 руб. с НДС

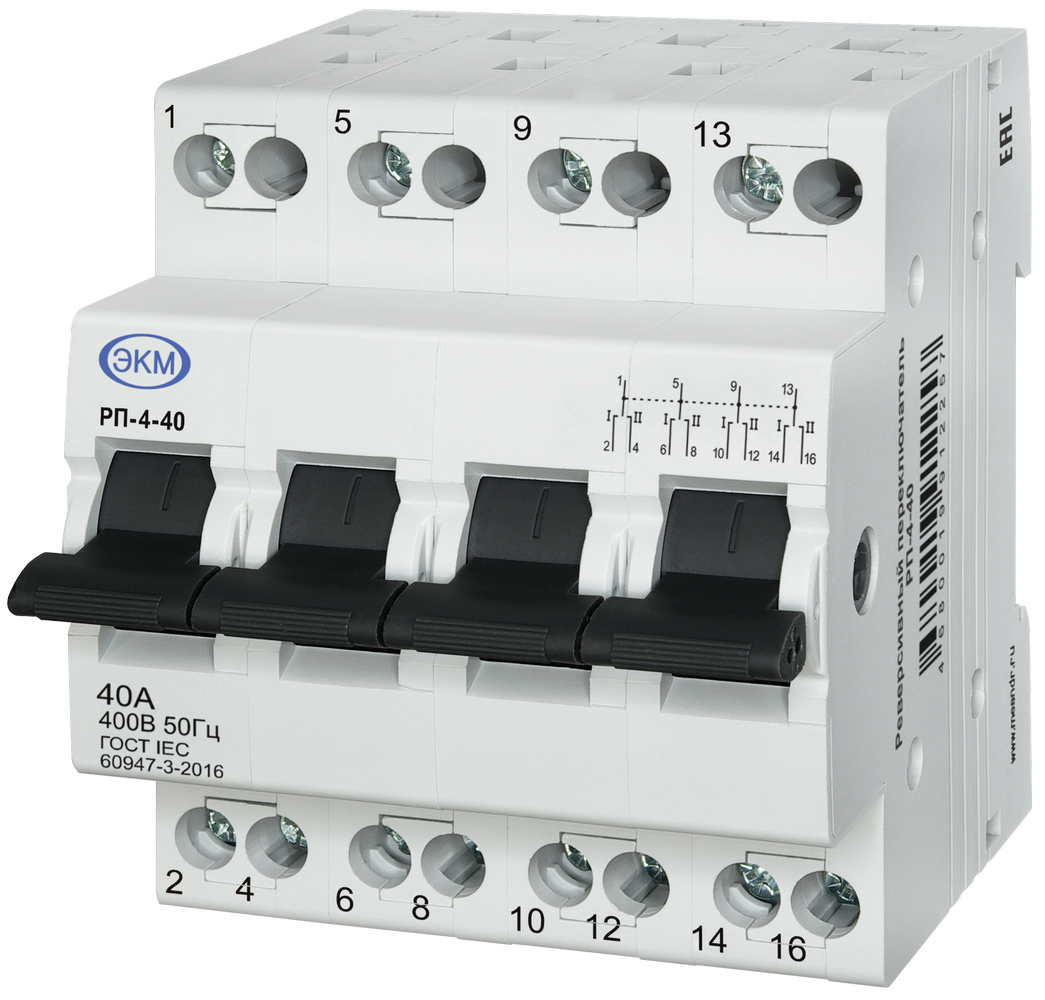

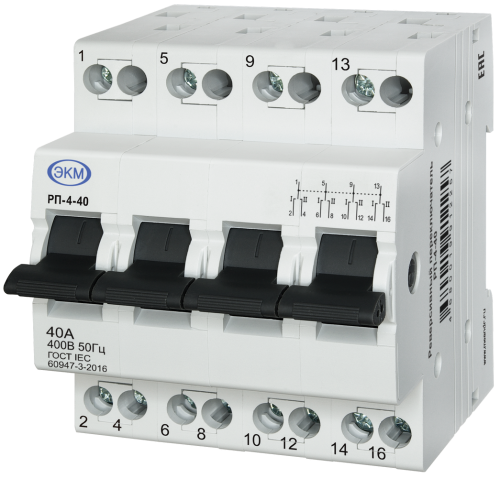

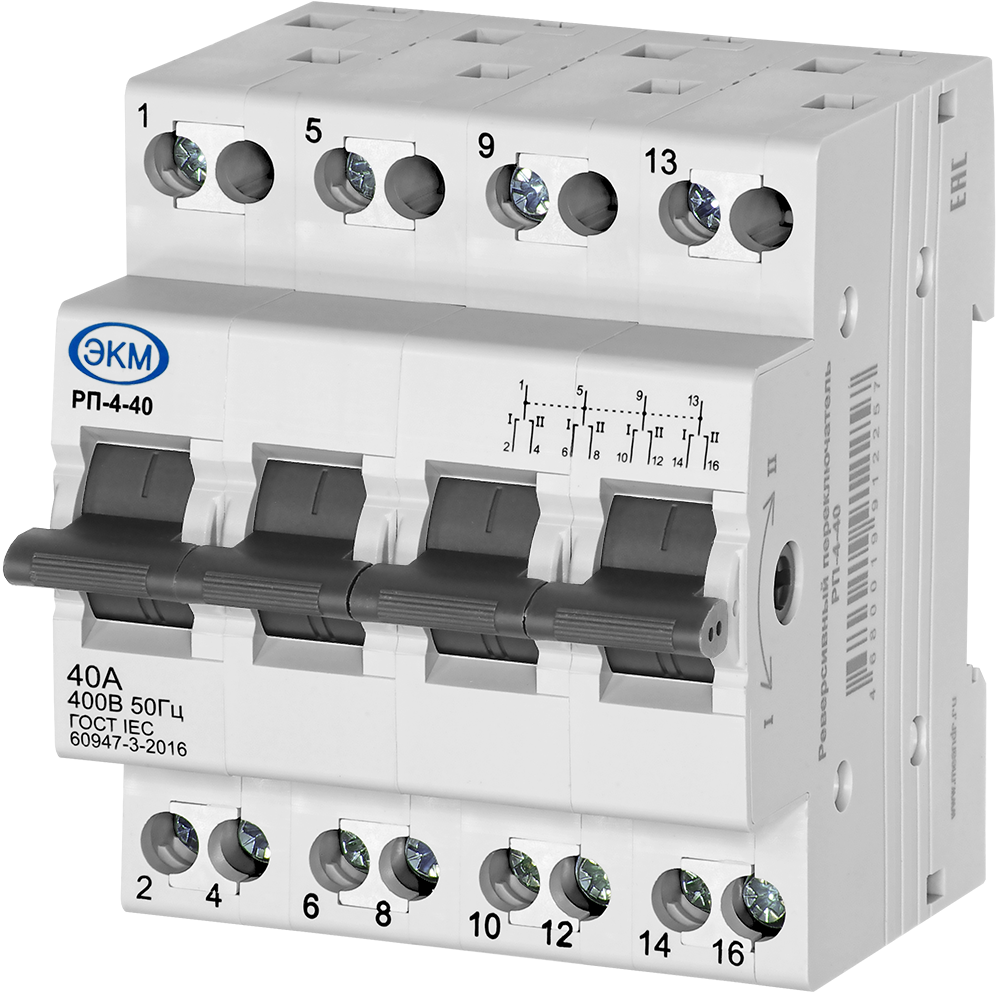

Реверсивный переключатель РП-4-40
1922.00 руб. с НДС

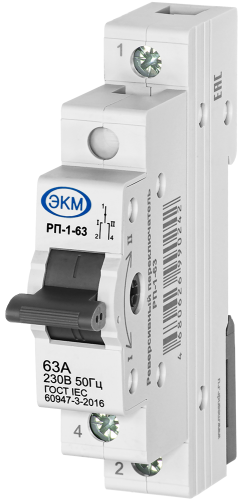

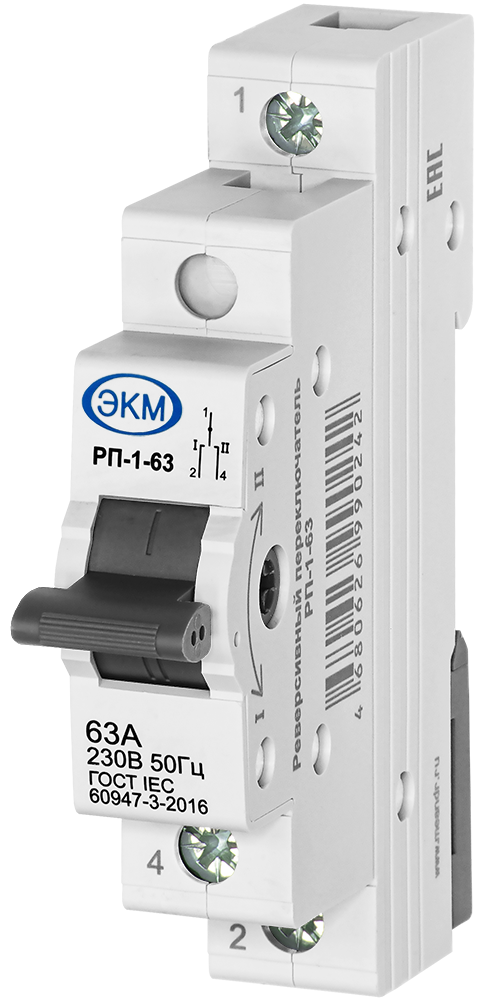

Реверсивный переключатель РП-1-63
806.00 руб. с НДС

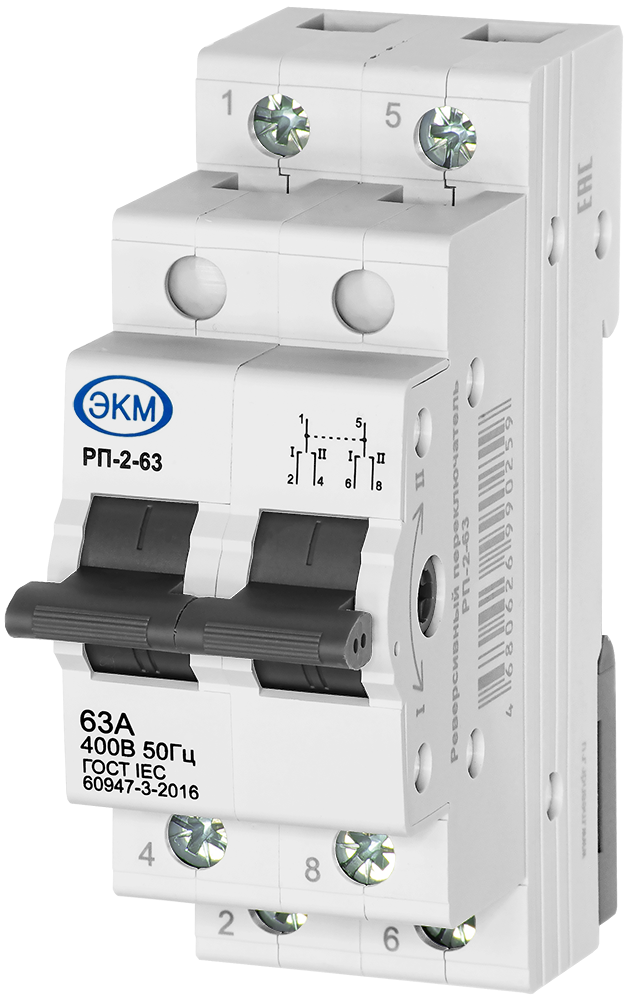

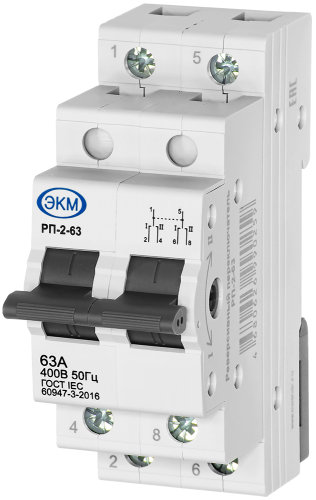

Реверсивный переключатель РП-2-63
1480.00 руб. с НДС

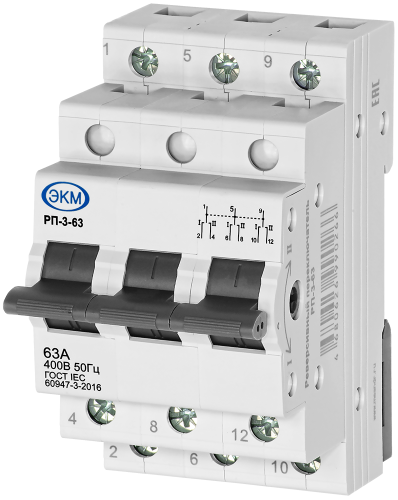

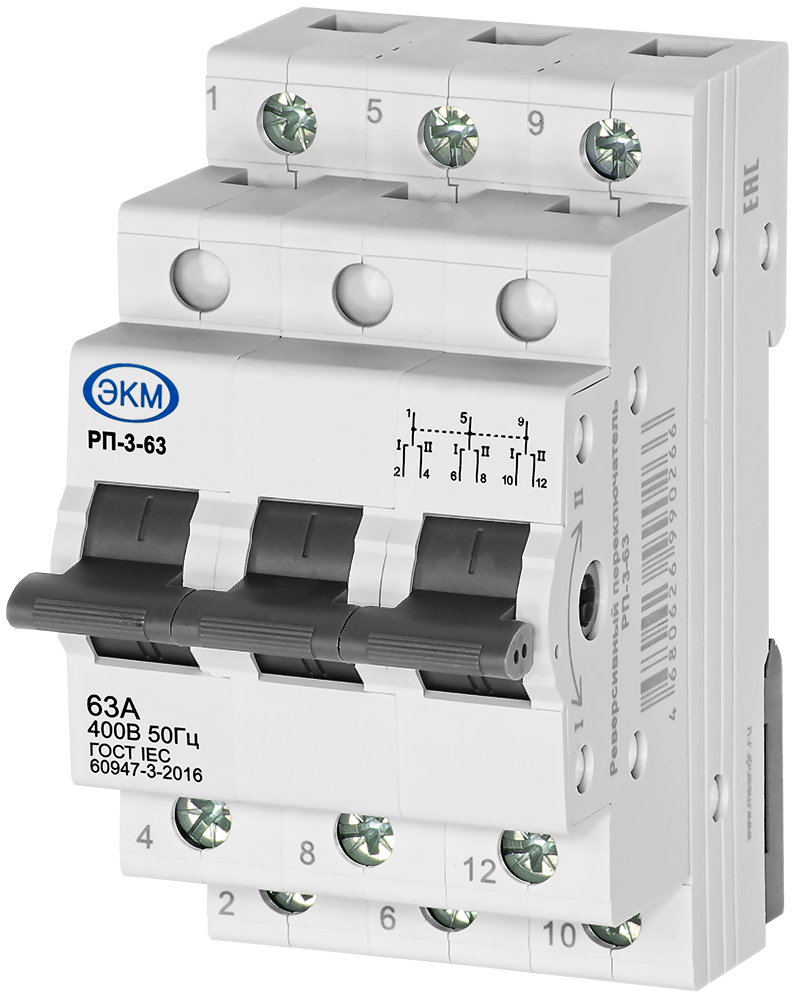

Реверсивный переключатель РП-3-63
2280.00 руб. с НДС

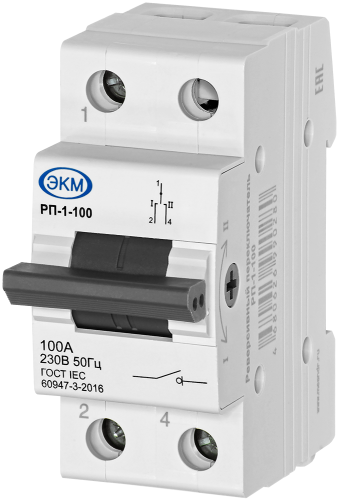

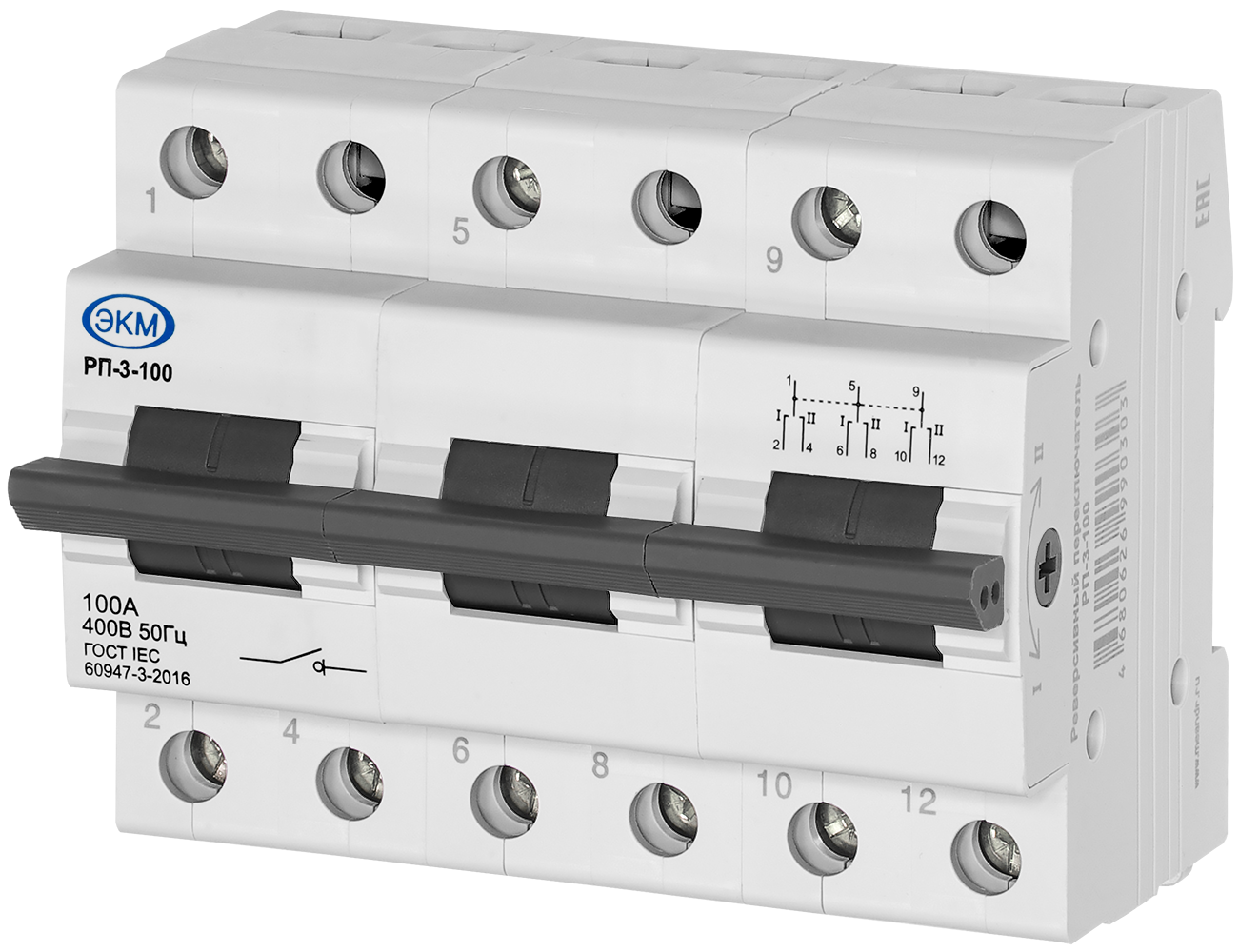

Реверсивный переключатель РП-1-100
1690.00 руб. с НДС

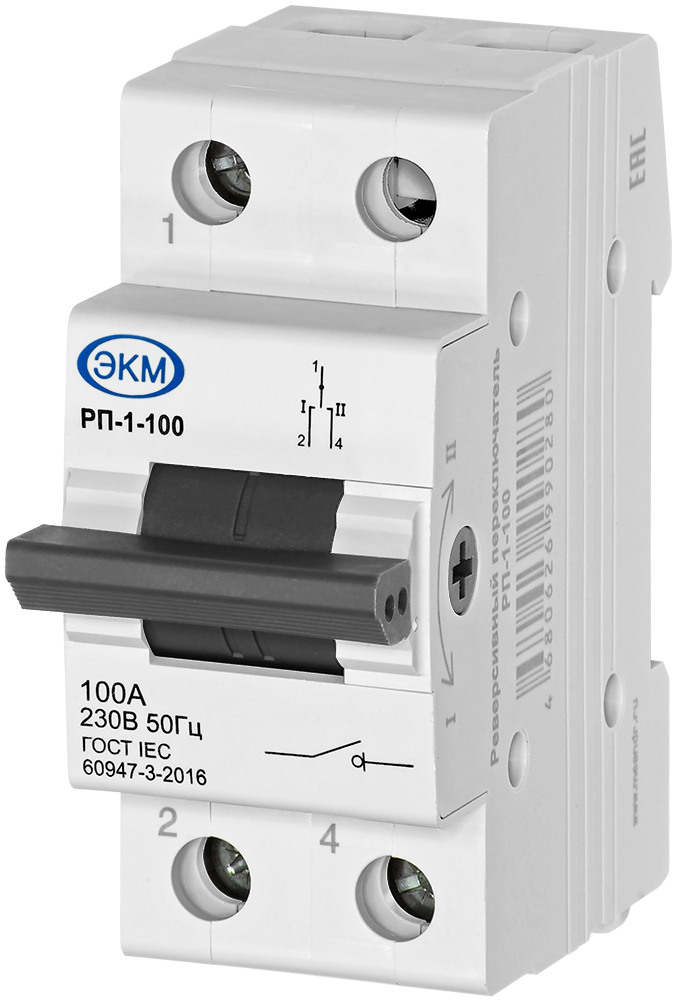

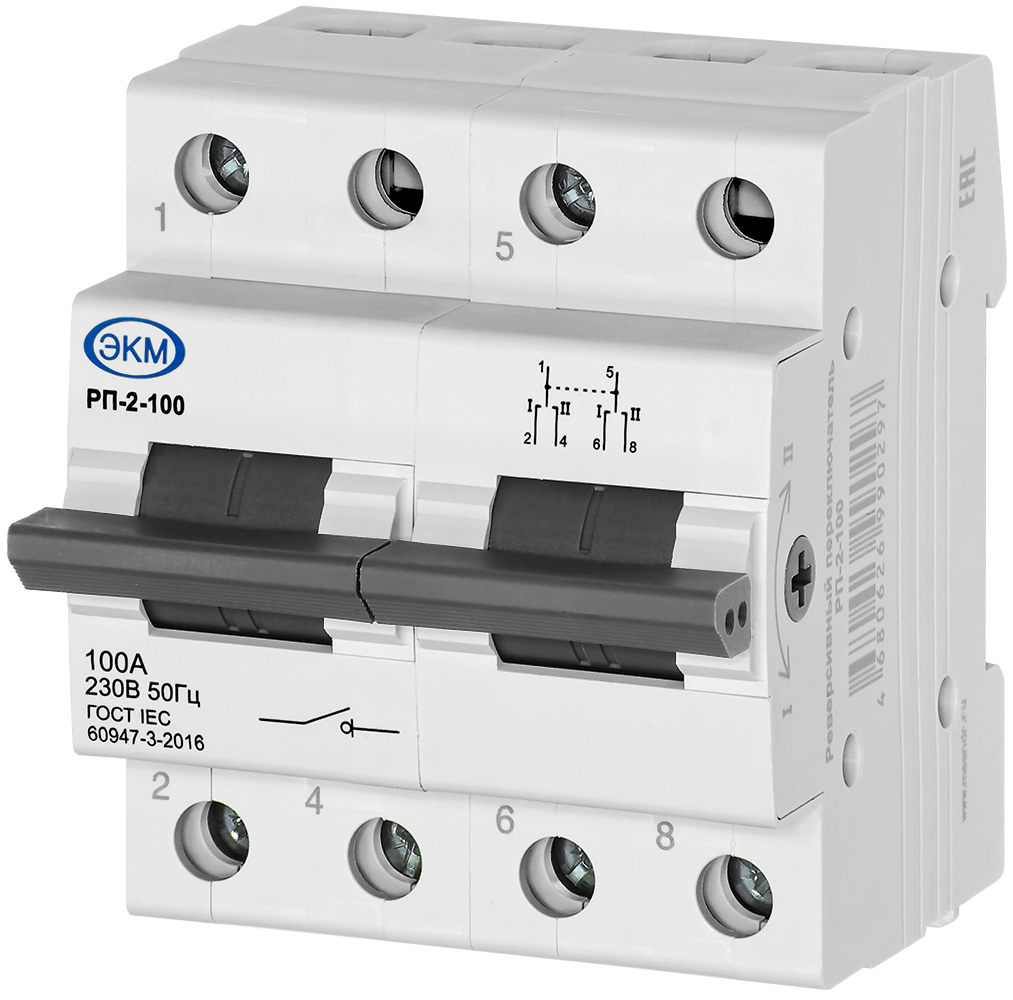

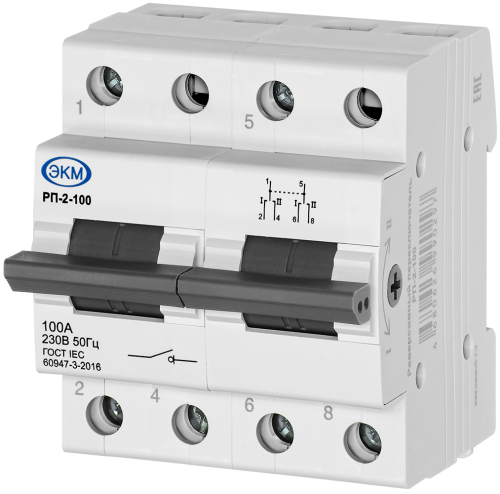

Реверсивный переключатель РП-2-100
1690.00 руб. с НДС

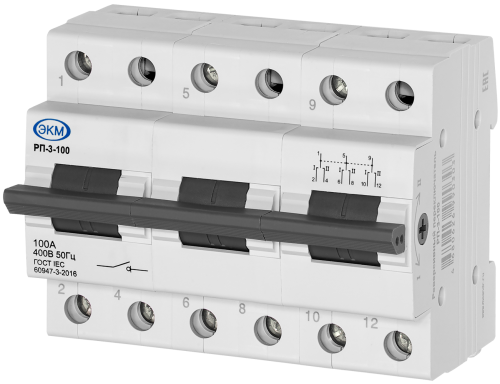

Реверсивный переключатель РП-3-100
1690.00 руб. с НДС

  • Максимальный рабочий ток 40А, 63А, 100А (по исполнениям)
  • Соответствуют ГОСТ IEC 60947-3-216
  • Корпус из прочного стеклонаполенного полиамида (PA66)
  • Для исключения ошибок монтажа клеммы переключателей на 40А оснащены защитными "шторками"

НАЗНАЧЕНИЕ
 Переключатели предназначены для ручного переключения нагрузки с одного ввода на другой и обратно, а также позволяет осуществлять оперативное управление участками электрических сетей.

   КОНСТРУКЦИЯ
 Модульные переключатели РП - это электрические коммутационные аппараты, на лицевой стороне которых расположена рукоятка управления. Переключатели выпускаются в унифицированных пластмассовых корпусах. Монтаж модульных переключателей осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Переключатели производятся в одно, двух, трех и четырехполюсных исполнениях на токи до 40А, 63А и 100А. Технические характеристики приведены в таблице ниже.

РАБОТА УСТРОЙСТВА
 Переключатели подключаются к электрической сети переменного тока 230/400В (по исполнениям), в соответствии со схемой подключения. Управление коммутацией вводов осуществляется рукояткой на передней панели. Коммутация происходит по схеме I-0-II. Среднее положение рукоятки фиксирует нулевое (разомкнутое) положение контактов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр Ед.изм. РП-1 РП-2   РП-3 РП-4
Номинальное рабочее напряжение  В

230АС (для 40А, 63А)
400АС (для 100А)

400АС 400АС 400АС
Напряжение постоянного тока на один полюс, не более В 48
Максимальный рабочий ток АС1 А 40, 63, 100
Максимальный рабочий ток АС3 А 14, 25, 40
Номинальная частота тока сети Гц 50/60
Потребляемая мощность Вт 0
Электрическая износостойкость, не менее циклов 1500
Механическая износостойкость, не менее циклов 8500
Число полюсов шт.
1, 2, 3, 4
Диапазон рабочих температур
⁰C
-5...+40
Температура хранения ⁰C -5...+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96   IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 25 ⁰C)
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры (N - количество полюсов) мм

(18хN)х80х83 (для 40А)
(18хN)х79х94 (для 63А)
(36хN)х78х84 (для 100А)

Масса одного полюса (нетто), не более кг

0,074 (для 40А)
0,084 (для 63А)
0,142 (для 100А)

Наличие драгоценных металлов (серебро), на полюс г 0,3...0,5
Усилие затяжки по ГОСТ 10434-82 (шлиц PZ2) H·м

1,2±0,2 (для 40А)
2±0,2 (для 63А)
2,5±0,2 (для 100А)

Максимальное сечение провода, присоединяемого к зажимам мм²

16 (для 40А)
25 (для 63А)
50 (для 100А)

Срок службы лет 10

Вариант защиты до IP40
Вариант защиты до IP40

ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЕЙ

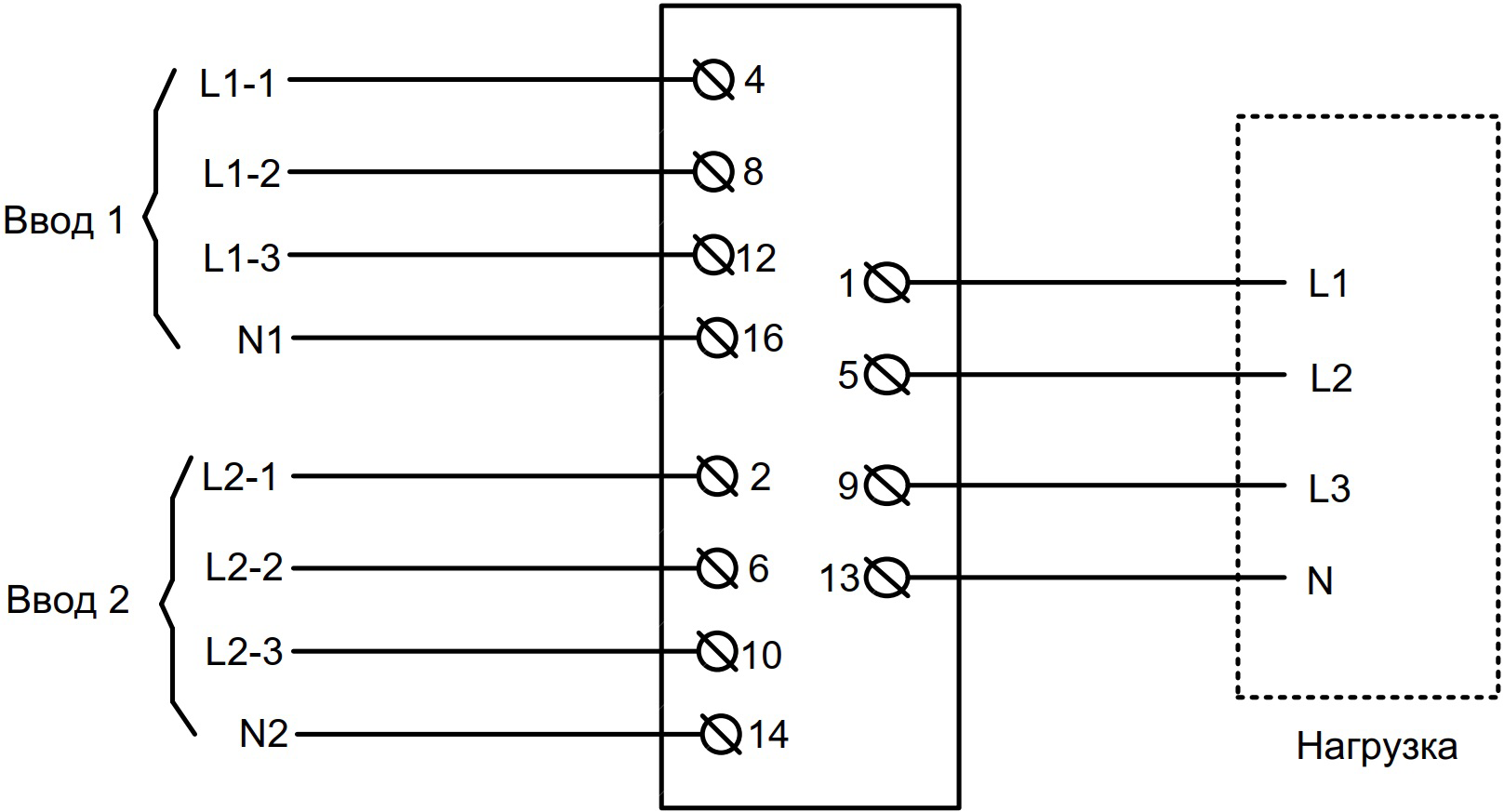

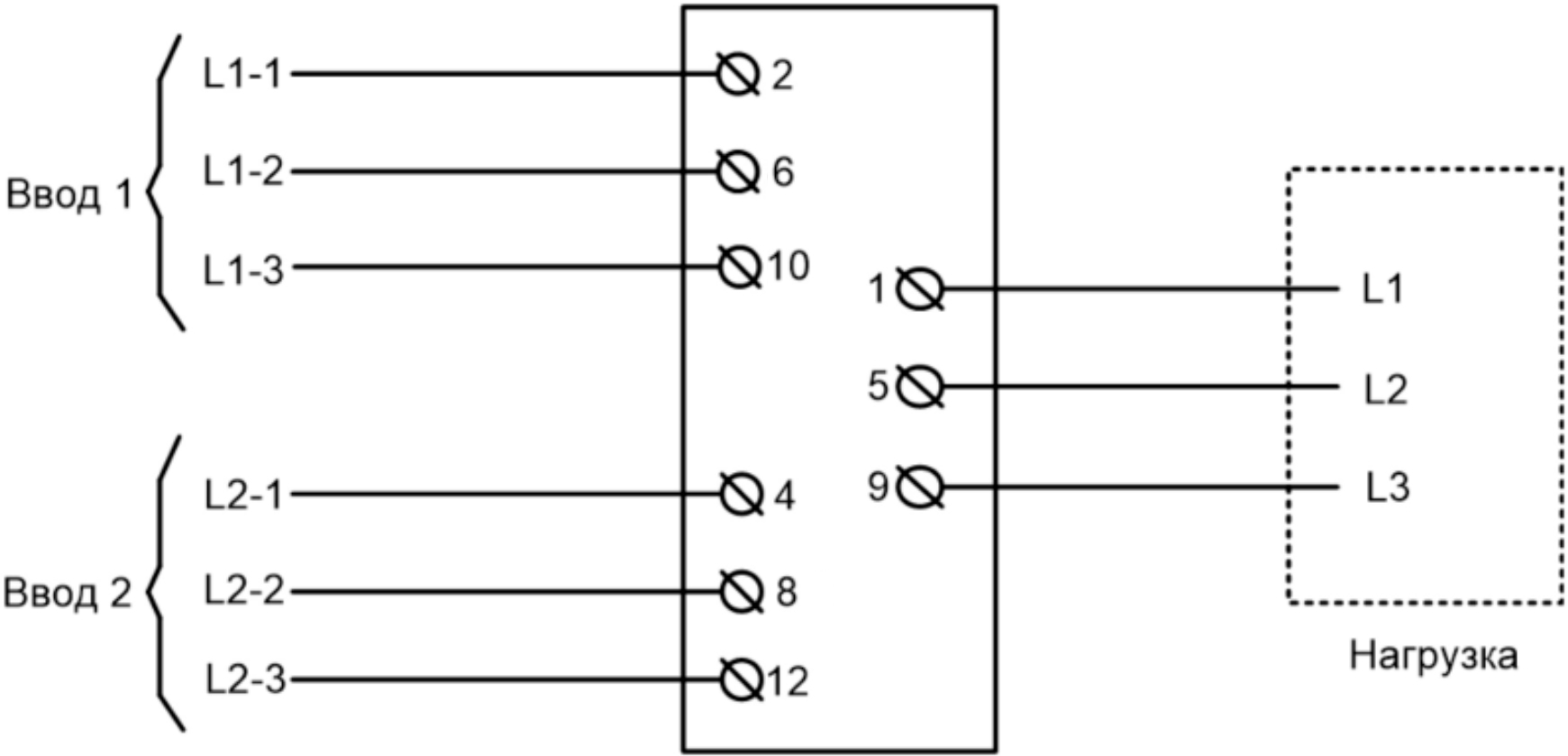

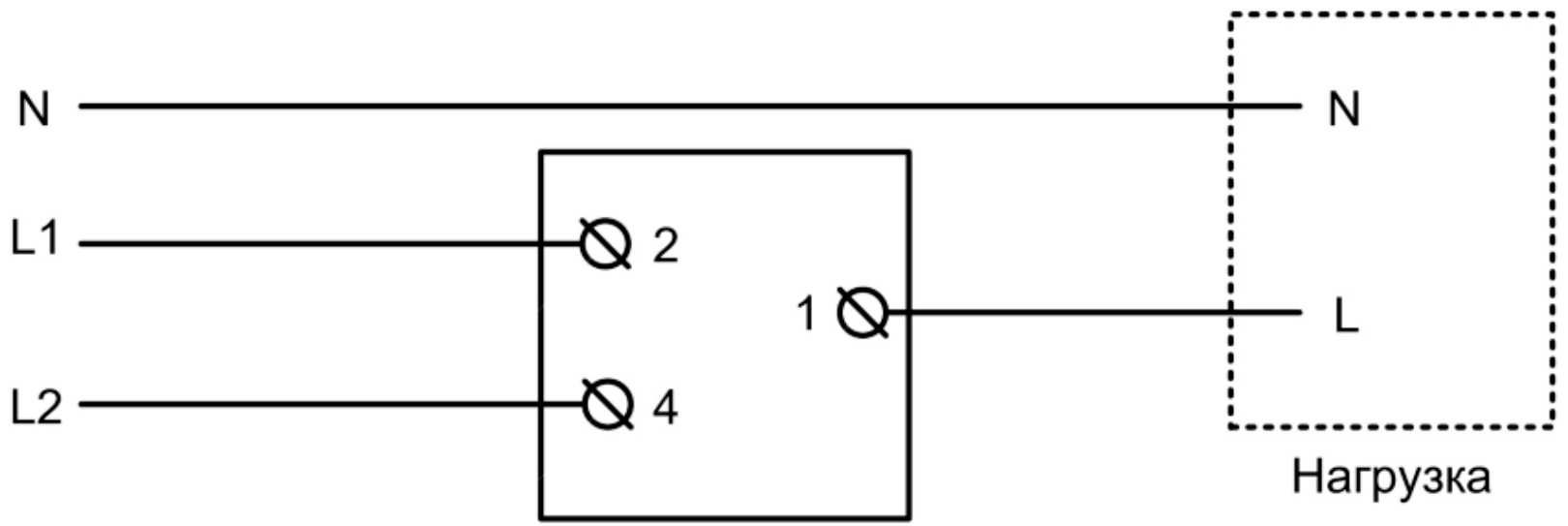

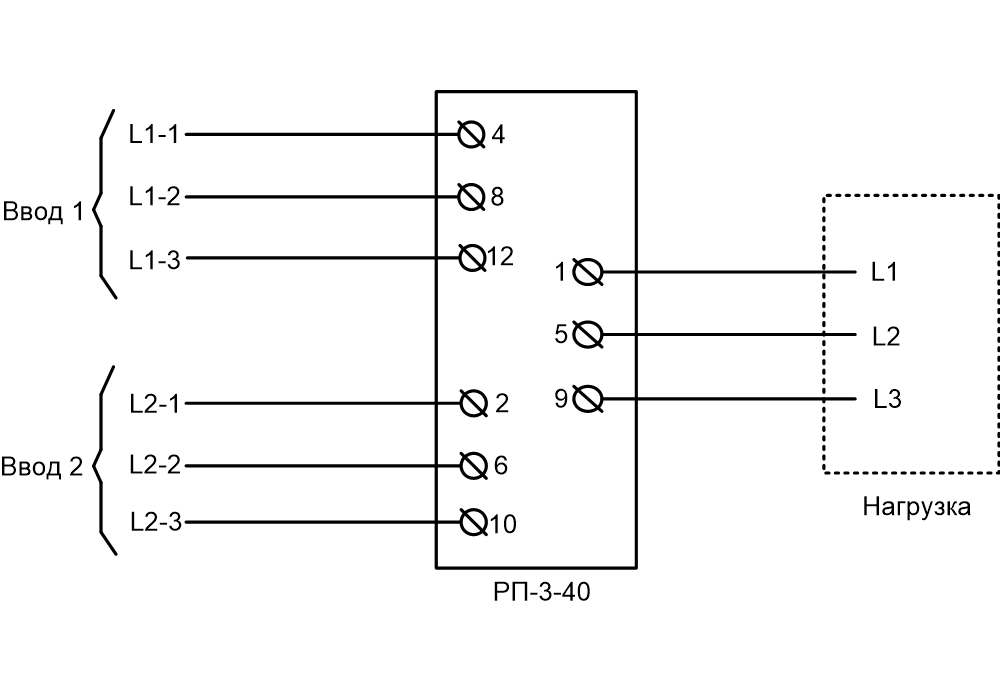

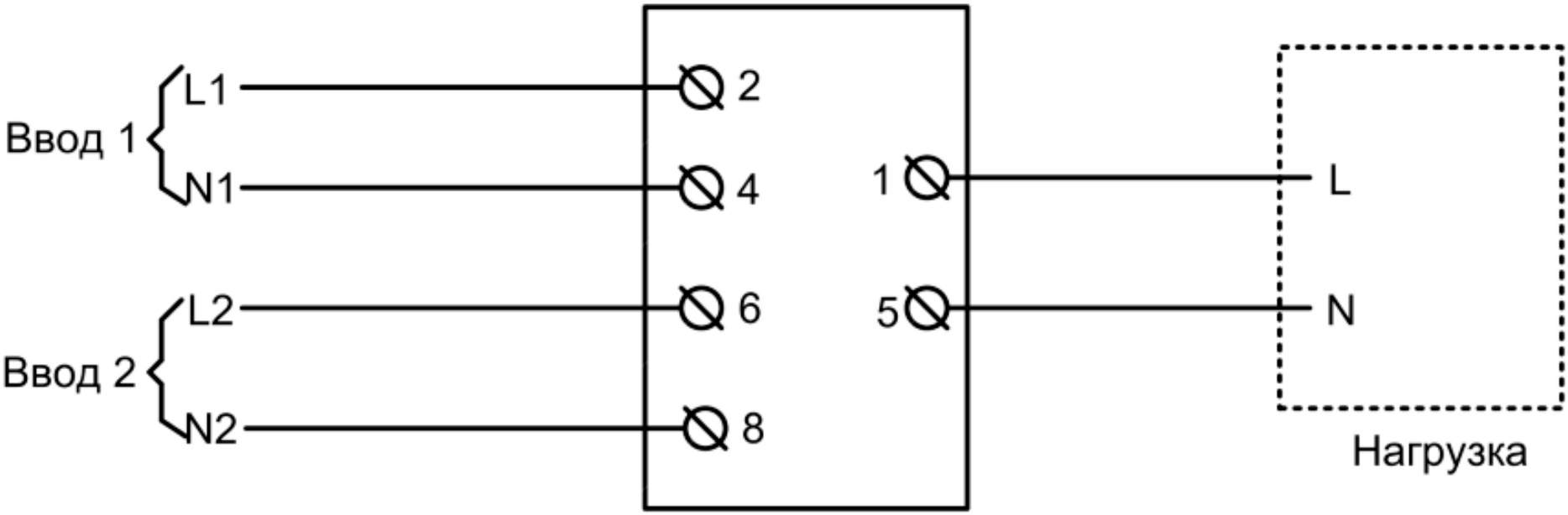

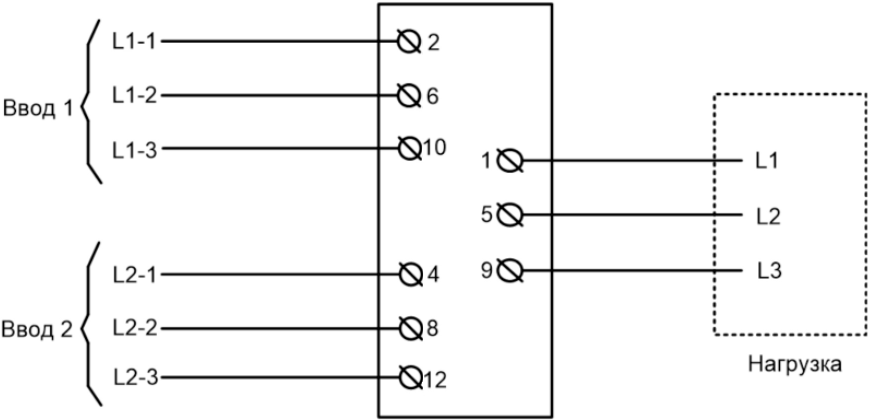

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ РП

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ РП

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ РП

СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ РП

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВ

МОДЕЛИ РП-1-40, РП-2-40, РП-3-40, РП-4-40

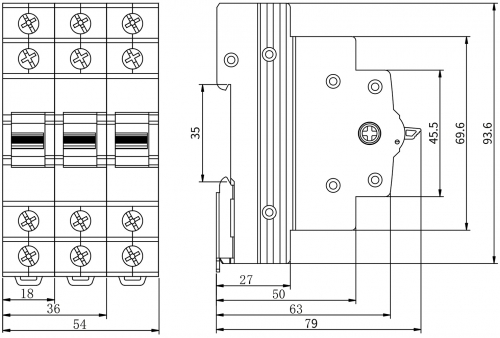

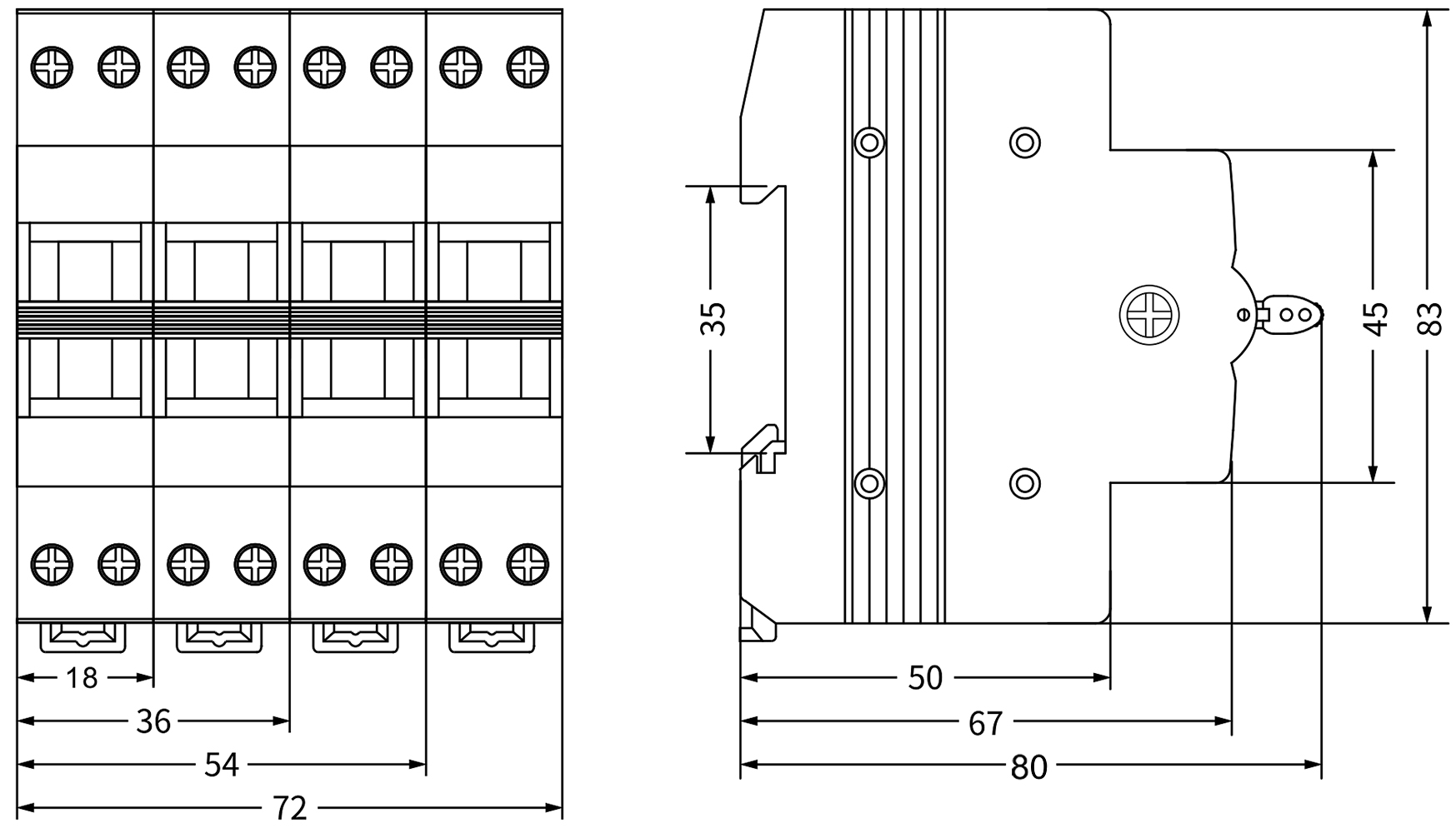

Габаритные размеры модульного переключателя РП-1-40, РП-2-40, РП-3-40, РП-4-40

МОДЕЛИ РП-1-63, РП-2-63, РП-3-63

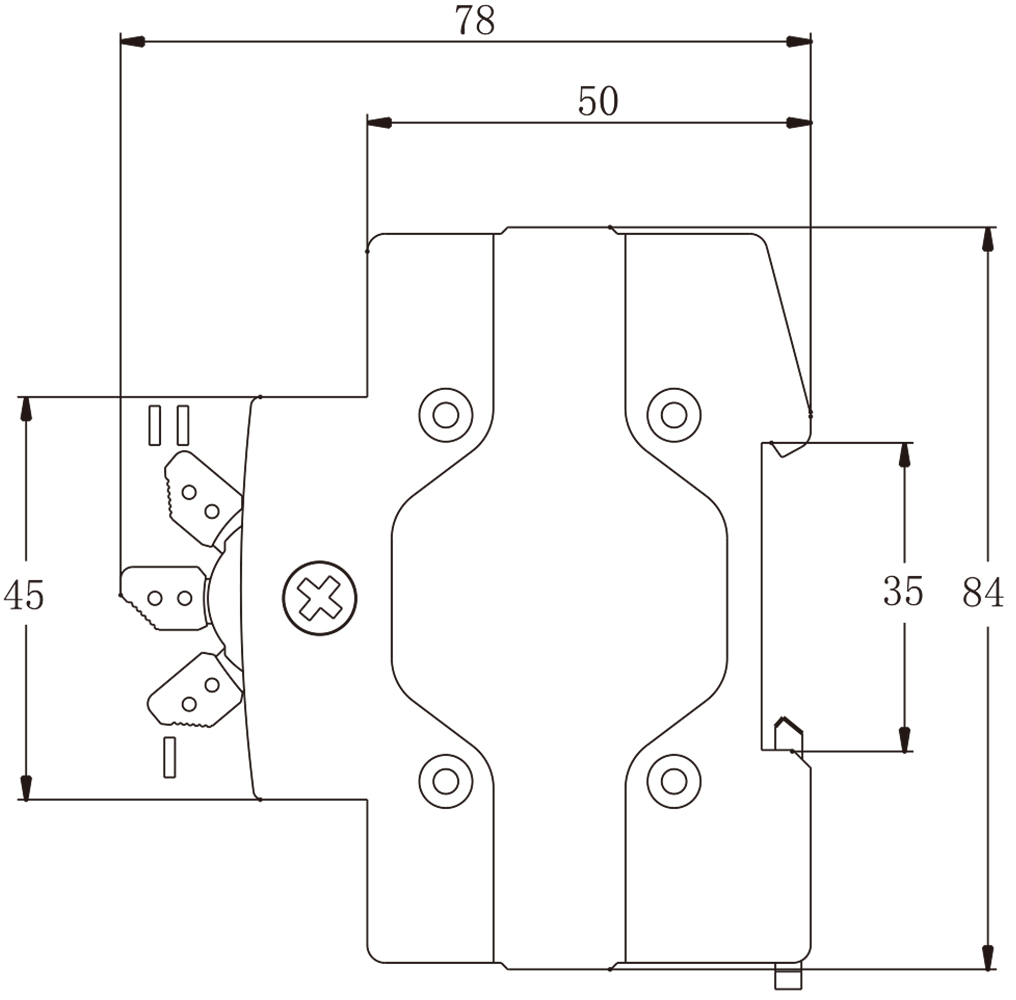

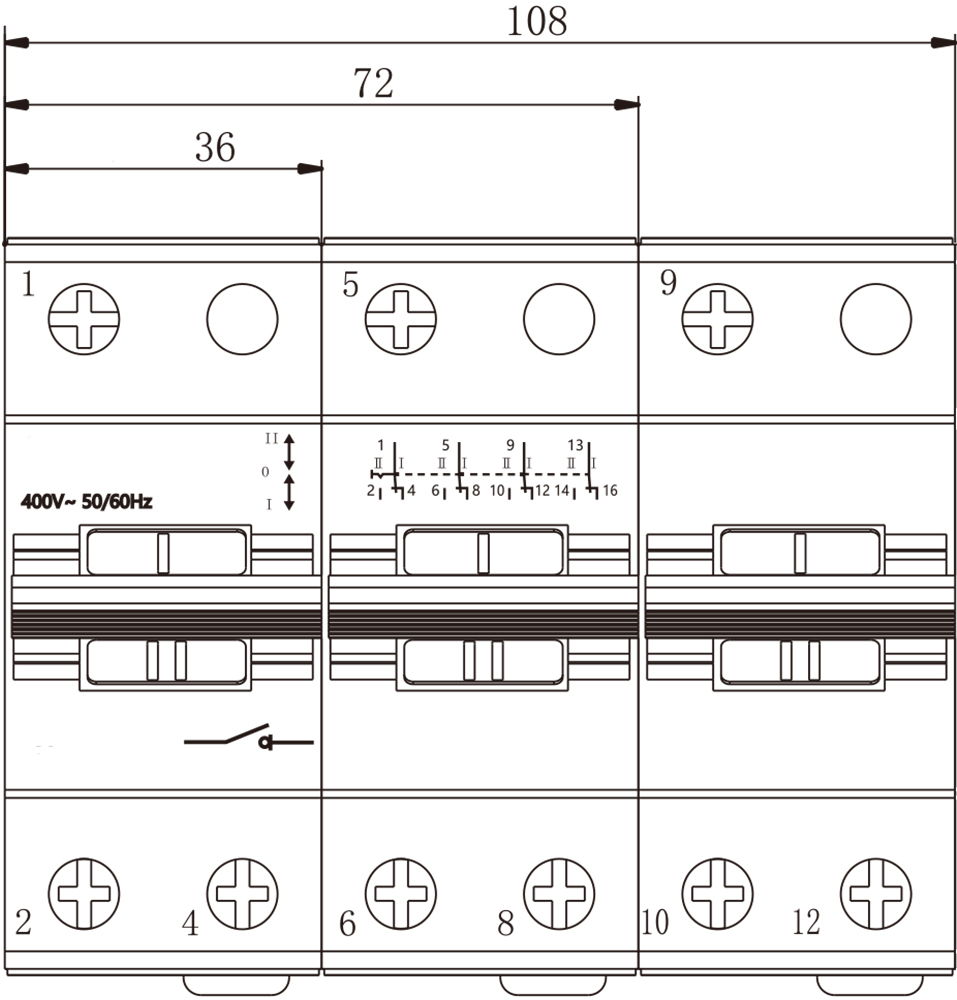

МОДЕЛИ РП-1-100, РП-2-100, РП-3-100
Изображение    Изображение

Сертификат соответствия EAC: смотреть
Форум для обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания
Дата файла
РП-1-40
РП-2-40
РП-3-40
РП-4-40
РП-1-63
РП-2-63
РП-3-63
РП-1-100
РП-2-100
РП-3-100
4680019912233
4680019912240
4680019912677
4680019912257
4680626990242
4680626990259
4680626990266
4680626990280
4680626990297
4680626990303
Руководство по эксплуатации
