Реле времени РВЦ-14 диапазон 0,01сек-999ч, 3 три группы контактов, УХЛ4

Снят с производства аналог РВЦ-П3-14

Реле времени РВЦ-14



РВЦ-14 АСDC24В/АС220В УХЛ4
НАЗНАЧЕНИЕ
Циклическое реле времени  предназначено для коммутации электрических цепей через контакты реле после отработки предварительно установленных выдержек времени («паузы»  и «импульса»).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
напряжение питания
АС220В (10%) 50Гц
АСDC24B (10%)
5 диапазонов выдержки паузы
0,01-9,99с
5 диапазонов выдержки импульса
0,1-99,9с
1-999с
0,1-99,9м
1-999м
(16,5ч)
погрешность отсчета выдержки времени
не более 5%
время готовности
не более 0,15 с
время повторной готовности
не более 0,1 с
количество и тип контактов
3п и 1пмк
максимальный коммутируемый ток при активной нагрузке:
АС 250В, 50 Гц (АС1)
DC 30 B (DC1)

7 А
7 А
максимальное коммутируемое напряжение
250В
максимальное напряжение между цепями питания и контактами реле
АС2000В, 50 Гц(1 мин)
механическая износостойкость, циклов не менее
10х106
электрическая износостойкость, циклов не менее
100000
степень защиты реле:
по корпусу
по клеммам

IP20
IP20
диапазон рабочих температур
-25...+550С
температура хранения
-40....+600С
относительная влажность воздуха
до 80% при 250С
высота над уровнем моря
до 2000 м
рабочее положение в пространстве
произвольное
режим работы
круглосуточный
габаритные размеры
53х90х63
масса
0,2 кг

КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени. На лицевой панели реле расположены шесть переключателей для установки выдержки времени («tп» и «tи» ), зеленый индикатор  включения напряжения питания «U», желтый индикатор  срабатывания встроенного электромагнитного реле. Поворотные переключатели «МНОЖИТЕЛЬ-ПАУЗЫ» и «МНОЖИТЕЛЬ-ИМПУЛЬСА / ДИАГРАММА» для выбора диаграммы работы и временных поддиапазонов находится на верхней поверхности корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса . Требуемая временная выдержка tп  определяется путем умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» паузы, на множитель выбранного диапазона на переключателе «множитель паузы» (0,01с-0,1с-1с-0,1м-1м).  Временная выдержка tи  определяется путем умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» импульса, на множитель выбранного диапазона на переключателе «множитель импульса» (0,01с-0,1с-1с-0,1м-1м) .
Диаграмма работы  реле (рис. 2) определяется с помощью переключателя «множитель импульса / диаграмма» который имеет  две зоны установки старт с паузы и старт с импульса.  Напряжение  питания АСDC24 В подается на клеммы «+А3» и «А2», а напряжение АС220 В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис. 1 и на шильдике,  расположенном на корпусе прибора. В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 35-36. После подачи напряжения питания загорается зеленый индикатор «U» реле начинает отрабатывать выбранную диаграмму. При включении реле загорается желтый индикатор «К» при этом контакты 15-16, 25-26 и 35-36 размыкаются, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия МК.  Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле.
Для изменения диапазонов выдержки времени, диаграммы работы реле необходимо выключить питание.

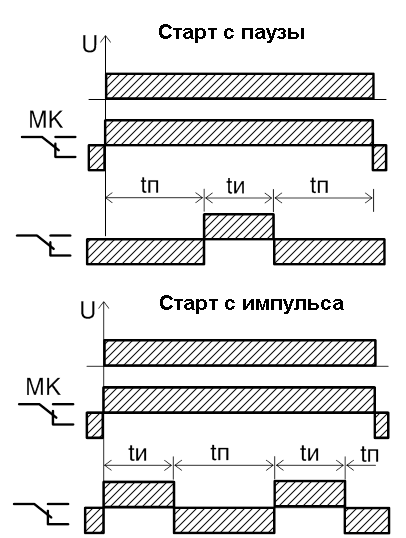

ДИАГРАММЫ РАБОТЫ РЕЛЕ

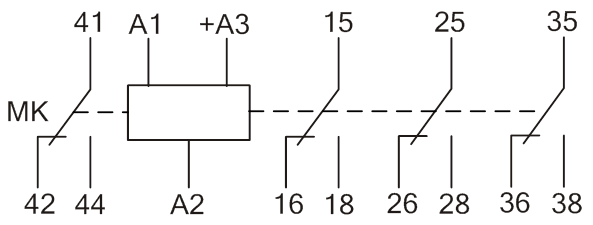

СХЕМА ПОДКЛЮЧЕНИЯ

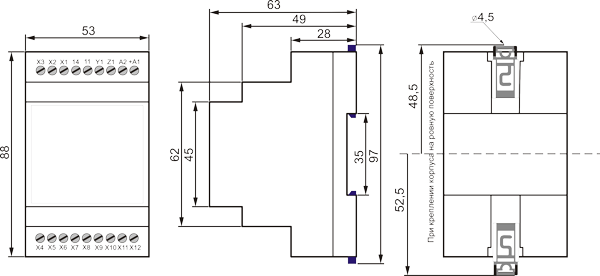

ГАБАРИТНЫЕ РАЗМЕРЫ

ТУ 342520-011-31928807-2011
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВЦ-14 АСDC24В/АС220В УХЛ4   Скачать
