Однофазный ограничитель мощности ОМ-63 (63А, 14 кВт)
|
СНЯТ С ПРОИЗВОДСТВА
 |
|
ОМ-63 УХЛ4 (мин. 1,0кВт)
|
стандарт |
по запросу
|
|
ОМ-63 УХЛ2 (мин. 1,0кВт или 3,0кВт)
|
спец.изделие |
по запросу
|
-
Номинальный ток нагрузки 63А (14,5кВт)
-
Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
-
Установка времени включения после превышения мощности от 10с до 360с
-
Двухпороговая защита от перенапряжения и снижения напряжения
-
Встроенная варисторная защита от импульсных скачков сетевого напряжения
-
Сохраняет работоспособность при напряжении питания до 400В
-
Возможность ручного управления
НАЗНАЧЕНИЕ УСТРОЙСТВА
Ограничитель мощности ОМ-63 обеспечивает контроль величины максимальной мощности в однофазных сетях и отключает подачу электроэнергии потребителю в случае превышения потребляемой мощности выше установленного значения, а также, защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близко расположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (<160В или >265В), тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.
ВНИМАНИЕ: Ограничитель мощности ОМ-63 не заменяет другие аппараты защиты (автомат. выключатели, УЗИП, УЗО и пр.).
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство устанавливается на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают зажим проводов суммарным сечением до 35мм2. На лицевой панели расположены: двухцветный индикатор (зелёный/красный) «НОРМА-ПЕРЕГРУЗКА Мощности», красный индикатор «АВАРИЯ Напряжение», жёлтый индикатор - включения контакта реле, кнопка «ТЕСТ» -ручного управления, переключатель времени задержки включения «tвкл». С правой стороны корпуса находится переключатель установки уровня ограничения мощности «P,кВт(Ток,А)». После установки требуемого уровня ограничения мощности уполномоченный представитель энергосбытовой организации должен вынуть ручку переключателя и заклеить отверстие одноразовым пломбировочным шильдиком (поставляется в комплекте) предварительно внеся в него все необходимые данные.
РАБОТА УСТРОЙСТВА
При включении напряжения питания ограничитель ОМ-63 контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет действующее значение потребляемой мощности. Если потребляемая мощность не превышает установленного значения горит зелёный индикатор «НОРМА». При длительном повышении значения потребляемой мощности свыше установленного значения, ОМ-63 отключает нагрузку на время, установленное потребителем. Во время отсчёта этого времени мигает красный индикатор «ПЕРЕГРУЗКА Мощности». Время отключения при перегрузке фиксированное. Время повторного включения устанавливается переключателями на передней панели.
После отключения нагрузки начинается отсчёт времени установленного переключателем «tвкл». Во время отсчёта этого времени мигает зелёный индикатор. По истечении этого времени подключается нагрузка, если превышение мощности сохранилось, то запускается время отключения 15с. После пяти циклов отключения и включения нагрузки, с временем установленном на переключателе «tвкл», время включения увеличивается до 360с для исключения частого подключения нагрузки.
Вспомогательный режим - контроль напряжения. При подаче напряжения питания устройство выдерживает время готовности 5с при этом индикация не работает. Если напряжение находится в допустимых пределах зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения 10с, затем нагрузка подключается к сети питающего напряжения и зажигается зелёный индикатор «НОРМА» и жёлтый индикатор подключения нагрузки. Если питающее напряжение достигает верхнего порога отключения (265В) устройство отключает нагрузку через 0.1с и включается красный индикатор «АВАРИЯ Напряжение», если питающее напряжение достигает нижнего порога отключения (160В) устройство отключает нагрузку через 10с, во время отсчёта времени мигает красный индикатор «АВАРИЯ Напряжение». После отключения нагрузки гаснет жёлтый индикатор, красный индикатор «АВАРИЯ Напряжение» иногда гаснет указывая на низкое напряжение питающей сети. При восстановлении питающей сети устройство подключит нагрузку через 10с, во время отсчёта времени мигает зелёный индикатор. При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины. Пользователь самостоятельно может подключать и отключать нагрузку вручную путём нажатия кнопки «ТЕСТ». При отключении нагрузки кнопкой «ТЕСТ» индикаторы «НОРМА» и «АВАРИЯ Напряжение» поочерёдно мигают красным и зелёным цветом. Устройство остаётся в выключенном состоянии так же после снятия и подачи напряжения питания. Включить нагрузку можно только повторным нажатием кнопки «ТЕСТ».
После отключения нагрузки начинается отсчёт времени установленного переключателем «tвкл». Во время отсчёта этого времени мигает зелёный индикатор. По истечении этого времени подключается нагрузка, если превышение мощности сохранилось, то запускается время отключения 15с. После пяти циклов отключения и включения нагрузки, с временем установленном на переключателе «tвкл», время включения увеличивается до 360с для исключения частого подключения нагрузки.
Вспомогательный режим - контроль напряжения. При подаче напряжения питания устройство выдерживает время готовности 5с при этом индикация не работает. Если напряжение находится в допустимых пределах зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения 10с, затем нагрузка подключается к сети питающего напряжения и зажигается зелёный индикатор «НОРМА» и жёлтый индикатор подключения нагрузки. Если питающее напряжение достигает верхнего порога отключения (265В) устройство отключает нагрузку через 0.1с и включается красный индикатор «АВАРИЯ Напряжение», если питающее напряжение достигает нижнего порога отключения (160В) устройство отключает нагрузку через 10с, во время отсчёта времени мигает красный индикатор «АВАРИЯ Напряжение». После отключения нагрузки гаснет жёлтый индикатор, красный индикатор «АВАРИЯ Напряжение» иногда гаснет указывая на низкое напряжение питающей сети. При восстановлении питающей сети устройство подключит нагрузку через 10с, во время отсчёта времени мигает зелёный индикатор. При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины. Пользователь самостоятельно может подключать и отключать нагрузку вручную путём нажатия кнопки «ТЕСТ». При отключении нагрузки кнопкой «ТЕСТ» индикаторы «НОРМА» и «АВАРИЯ Напряжение» поочерёдно мигают красным и зелёным цветом. Устройство остаётся в выключенном состоянии так же после снятия и подачи напряжения питания. Включить нагрузку можно только повторным нажатием кнопки «ТЕСТ».
ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
|
Мощность (кВт)
|
1,0
|
1,5 |
2,0
|
3,0
|
4,0
|
5,0
|
6,0
|
8,0 |
10,0
|
14,5
|
|
Ток (А) (Uпит 230В)
|
4,3
|
6,5 |
8,7
|
13
|
17,4
|
21,7
|
26
|
35,0 |
43,5
|
63
|
|
Сечение мм2(Cu)
|
1,0
|
1,0 |
1,0
|
1,0
|
2,5
|
4,0
|
6,0
|
10,0 |
10,0
|
16,0
|
|
Сечение мм2 (Al)
|
2,5
|
2,5 |
2,5
|
2,5
|
4,0
|
6,0
|
10,0
|
16,0 |
16,0
|
25,0
|
|
Параметры по ограничению мощности
|
|||
| ОМ-63 УХЛ4 | ОМ-63 УХЛ2 | ||
|
Пороги отключения нагрузки при превышении мощности/при токе
(Uпит=230В)
|
кВт/А
|
1(4,3), 1,5(6,5), 2,0(8,7), 3,0(13,0), 4,0(17,4), 5,0(21,7), 6,0(26), 8,0(35,0), 10,0(43,5), 14,5(63,0)
|
1(4,3), 1,5(6,5), 2,0(8,7), 3,0(13,0), 4,0(17,4), 5,0(21,7), 6,0(26), 8,0(35,0), 10,0(43,5), 14,5(63,0)
3(13), 4(17,4), 5(21,7), 6(26), 7(30,4), 8(34,8), 9(39,1), 10(43,5), 12(52,1), 15(65,2)
|
|
Фиксированная задержка отключения при превышении мощности,
tоткл
|
с
|
15
|
|
|
Задержка включения, tвкл
|
с
|
10, 20, 30, 60, 90, 120, 180, 240, 300, 360
|
|
|
Параметры защиты по напряжению
|
|||
|
Задержка включения (задержка повторного включения)
|
с
|
10
|
|
|
Верхний порог отключения нагрузки/задержка срабатывания
|
Uверх/с
|
265/0,2
|
|
|
Верхний порог ускоренного отключения нагрузки/время срабатывания
|
Uверх/с
|
300/0,02
|
|
|
Нижний порог отключения нагрузки/задержка срабатывания
|
Uниз/с
|
160/10
|
|
|
Нижний порог ускоренного отключения/время срабатывания
|
Uниз/с
|
130/0,1
|
|
|
Гистерезис верхнего и нижнего порогов (возврат)
|
%
|
3
|
|
|
Параметры защиты от импульсных помех
|
|||
|
Уровень ограничения напряжения при токе помехи 100А, не более
|
кВт
|
1,2
|
|
|
Макс. энергия поглощения (одиночный импульс 10/1000 мкс)
|
Дж
|
40
|
|
|
Макс. ток поглощения (одиночный импульс 8/20 мкс)
|
А
|
1200
|
|
|
Макс. ток поглощения (повторяющиеся импульсы 8/20 мкс)
|
А
|
600
|
|
|
Время срабатывания импульсной защиты
|
мс
|
<25
|
|
|
Питание
|
|||
|
Номинальное напряжение питания
|
В
|
230
|
|
|
Частота напряжения питания
|
Гц
|
50
|
|
|
Максимальное напряжение питания
|
В
|
400
|
|
|
Коммутирующая способность контактов
|
|||
|
Номинальный ток нагрузки
|
А
|
63
|
|
|
Номинальная мощность нагрузки
|
кВт
|
13,8
|
|
|
Максимальный ток нагрузки, (активная – АС1, 30 мин)
|
А
|
80
|
|
|
Максимальная мощность нагрузки (активная – АС1, 30 мин)
|
кВт
|
17,6
|
|
|
Максимальный пропускаемый ток короткого замыкания (не более 10мс)
|
А
|
4500
|
|
|
Технические данные
|
|||
|
Погрешность измерения, не более
|
%
|
6
|
|
|
Габаритные размеры
|
мм
|
83x35x67
|
|
|
Масса
|
кг
|
0,160
|
|
|
Степень защиты реле корпус / клеммы
|
|
IP40/IP0
|
|
|
Диапазон рабочих температур
|
0С
|
-25...+55 (УХЛ4)
-40...+55(УХЛ2)
|
|
|
Температура хранения
|
0С
|
-50...+70
|
|
|
Гарантийный срок эксплуатации
|
месяцев
|
24
|
|
|
Срок службы, не менее
|
лет
|
10
|
|

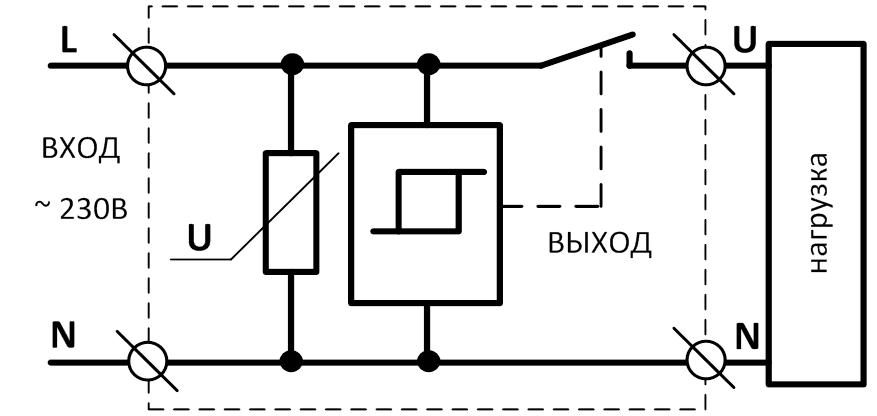

СХЕМА ПОДКЛЮЧЕНИЯ
Вариант защиты до IP40

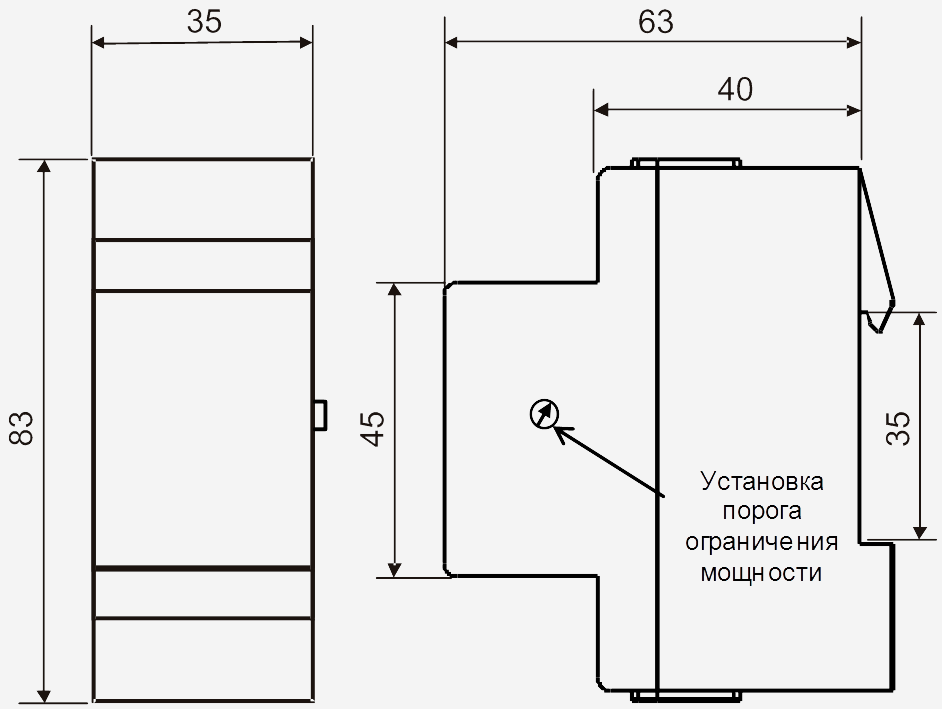

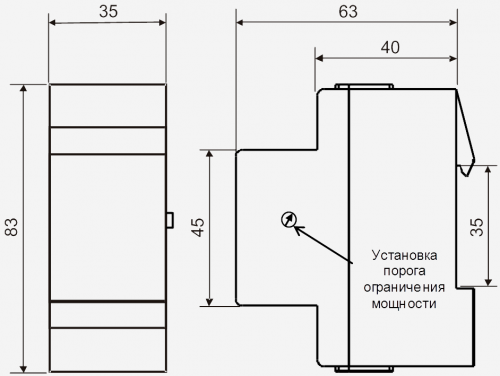

ГАБАРИТНЫЕ РАЗМЕРЫ
ТУ 3425-003-31928807-2014
