Корпус 151 (пластиковый, 1 модуль)

СНЯТ С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНАЯ ЗАМЕНА КОРПУС 152

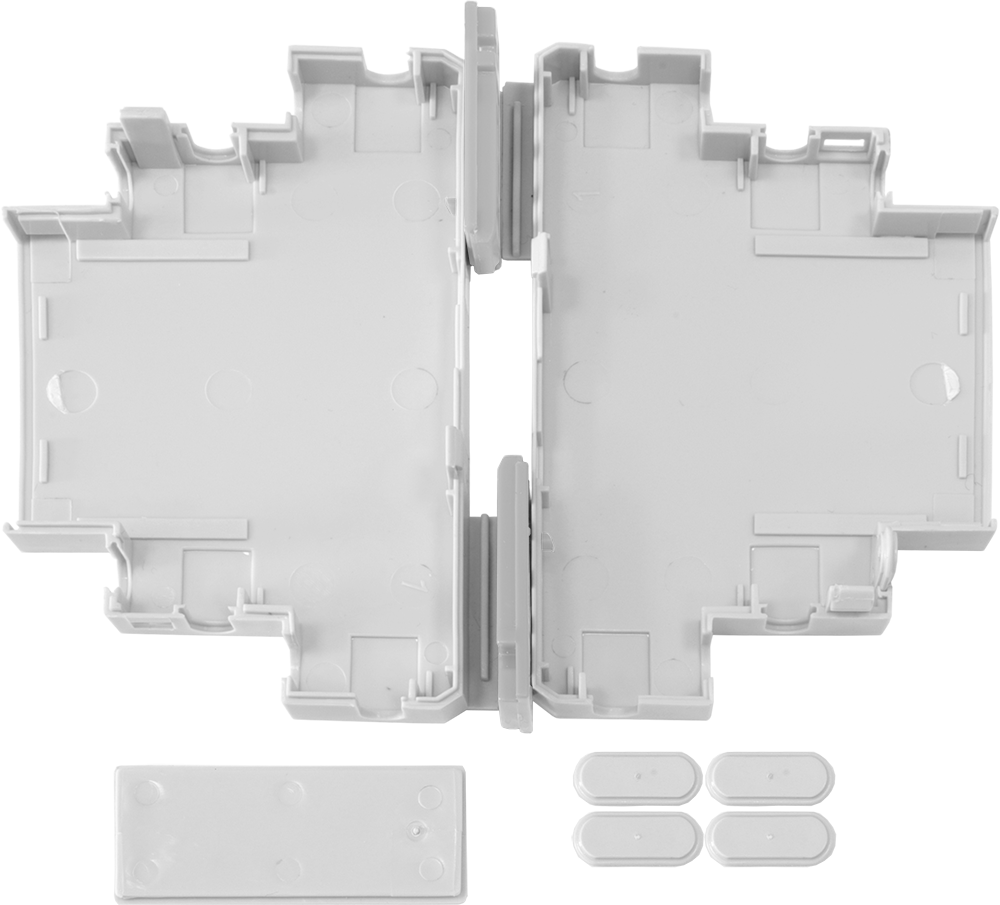

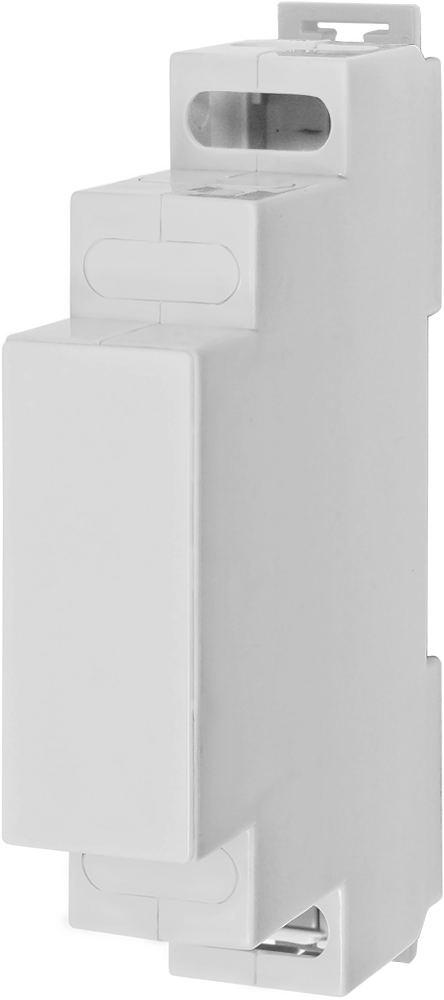

Корпус 151 (пластиковый, 1 модуль)         Корпус в разборе 151 (пластиковый, 1 модуль)

Видео предоставлено каналом "Электроника в объективе"

Корпус 151 147.00 руб. с НДС


Корпус 151 - это одномодульный (в соответствии с международным стандартом DIN 43-880) пластмассовый корпус для электронной аппаратуры, способ сборки без винтовой (на защёлках). Материал корпуса - ABS пластик светло серого цвета (RAL7035).  Крепление корпуса на DIN рейку (35мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.

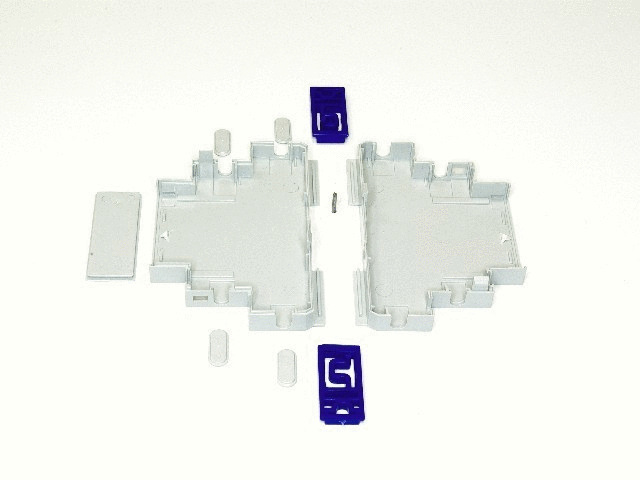

Комплектующие корпуса: боковины - 2 шт., лицевая панель - 1 шт, фиксаторы - 2 шт. (в цвет корпуса), заглушки - 4 шт.

Аксессуары (приобретаются отдельно):
Ручка большая шестигранная.

Ручка для регулировки потенциометров с сечением вала шестигранник. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
Ручка малая крестовая.

Ручка для регулировки потенциометров с сечением вала крест. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.


Набор КИТ-151 - это универсальный набор деталей для мекетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку (35мм) или на ровную поверхность. Класс горючести V0, самозатухающий пластик.

Корпус 151 имеет отверстия для установки 4-х клемных блоков 2-х контактных (шаг 7.5мм или 7.61мм) или 3-х контактных (шаг 5мм или 5.08мм), при необходимости верхние отверстия под клеммы можно закрыть заглушками, лицевая панель так же съёмная. Благодаря разрезу корпуса облегчён монтаж и доступность к деталям используемых в корпусе. Поверхность гладкая, благодаря чему корпус дольше остаётся эстетически чистым, а при необходимости легко протирается. На корпус хорошо наносится тампонная или лазерная маркировка. При необходимости, корпус можно заклеить по периметру несколькими каплями цианокрилатного клея, например клеем "КОНТАКТ".

ПРИМЕР РАСПОЛОЖЕНИЯ ПЛАТЫ ЭЛЕКТРОННОГО УСТРОЙСТВА В КОРПУСЕ 151
Пример расположения платы в корпусе 151

ПРИМЕР РАСПОЛОЖЕНИЯ ПЛАТ "КИТ-151" В КОРПУСЕ
Набор для проектирования и макетирования КИТ-151
ТУ 3464-010-31928807-2015
Декларация соответствия ЕАС: смотреть

Наименование
Файл для скачивания
(паспорт)
Дата файла
Корпус 151, основные размеры PDF 11.08.2014
Корпус 151, основные размеры КАРТИНКА 11.08.2014
Корпус 151, контуры печатных плат PCAD2006 26.05.2015
Корпус 151, чертёж боковины со скосами PDF 13.09.2016
Корпус 151, чертёж сборочный PDF 13.09.2016
Корпус 151, 3D формат
STEP 05.09.2018
Корпус 151, GIF - 3D вид GIF 05.09.2018
