Однофазные регуляторы мощности ТРМ-1М

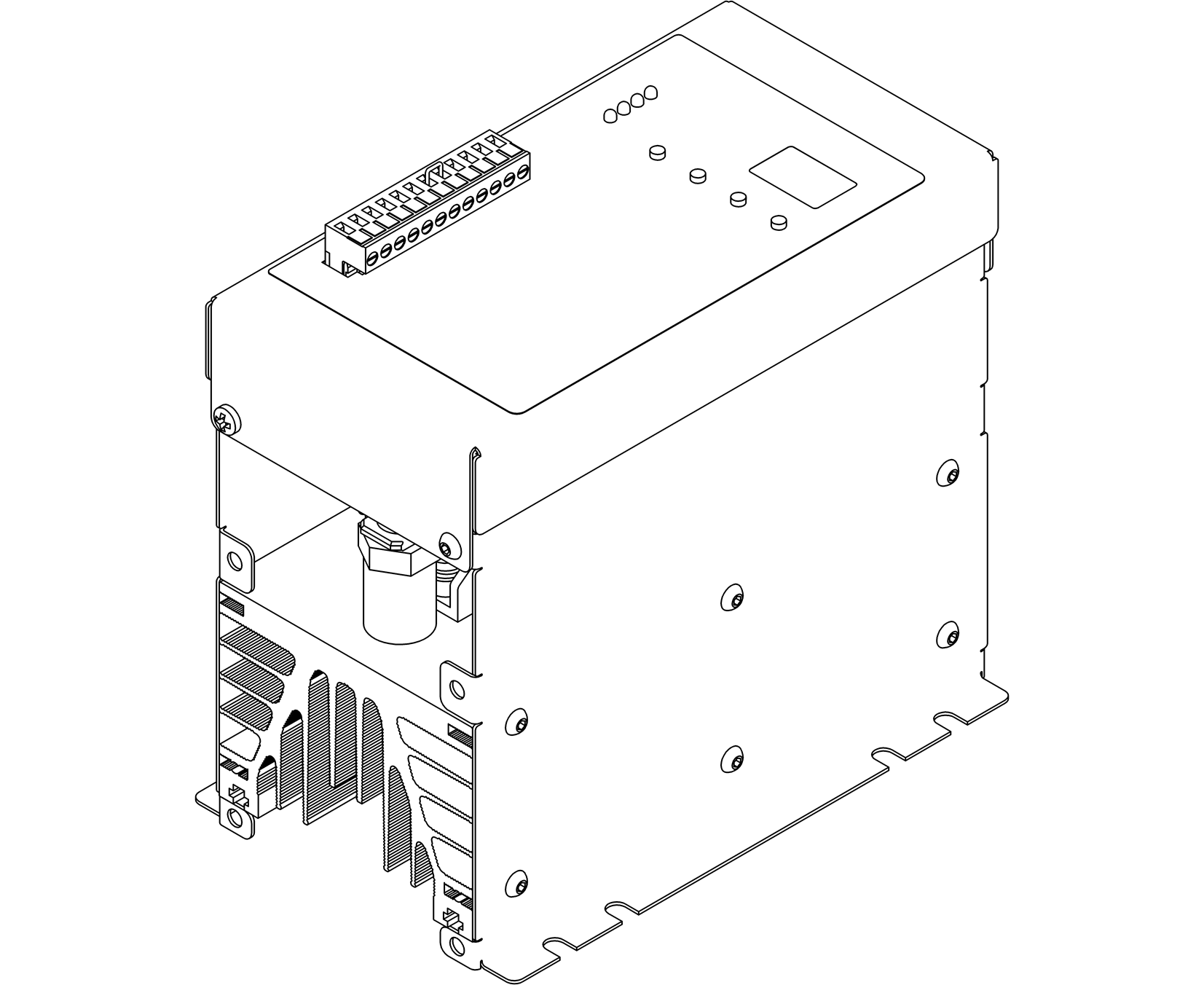

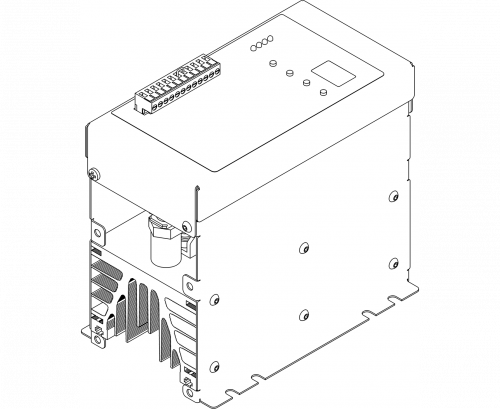

30А, 45А, 60А

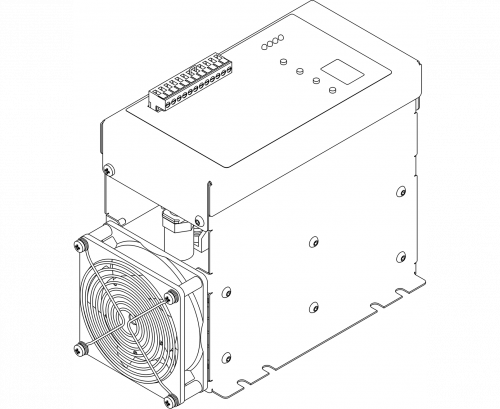

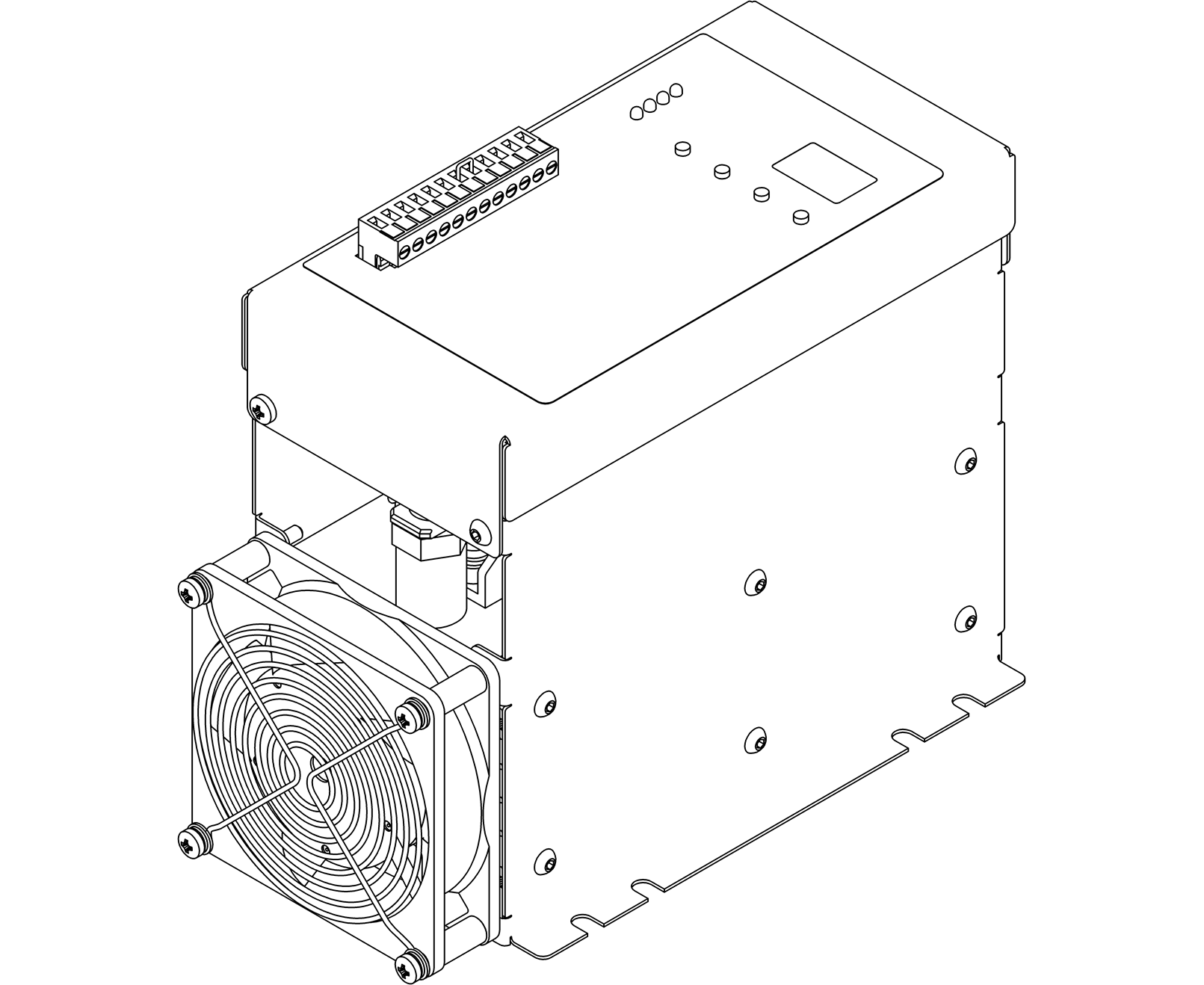

80А, 100А

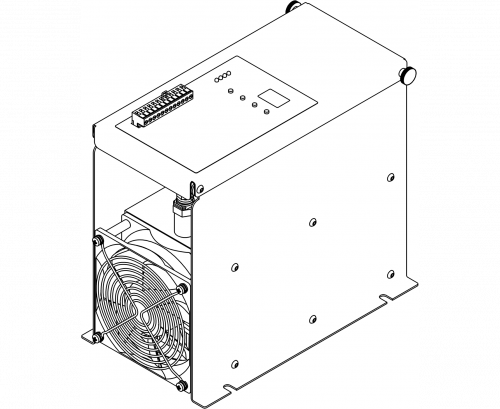

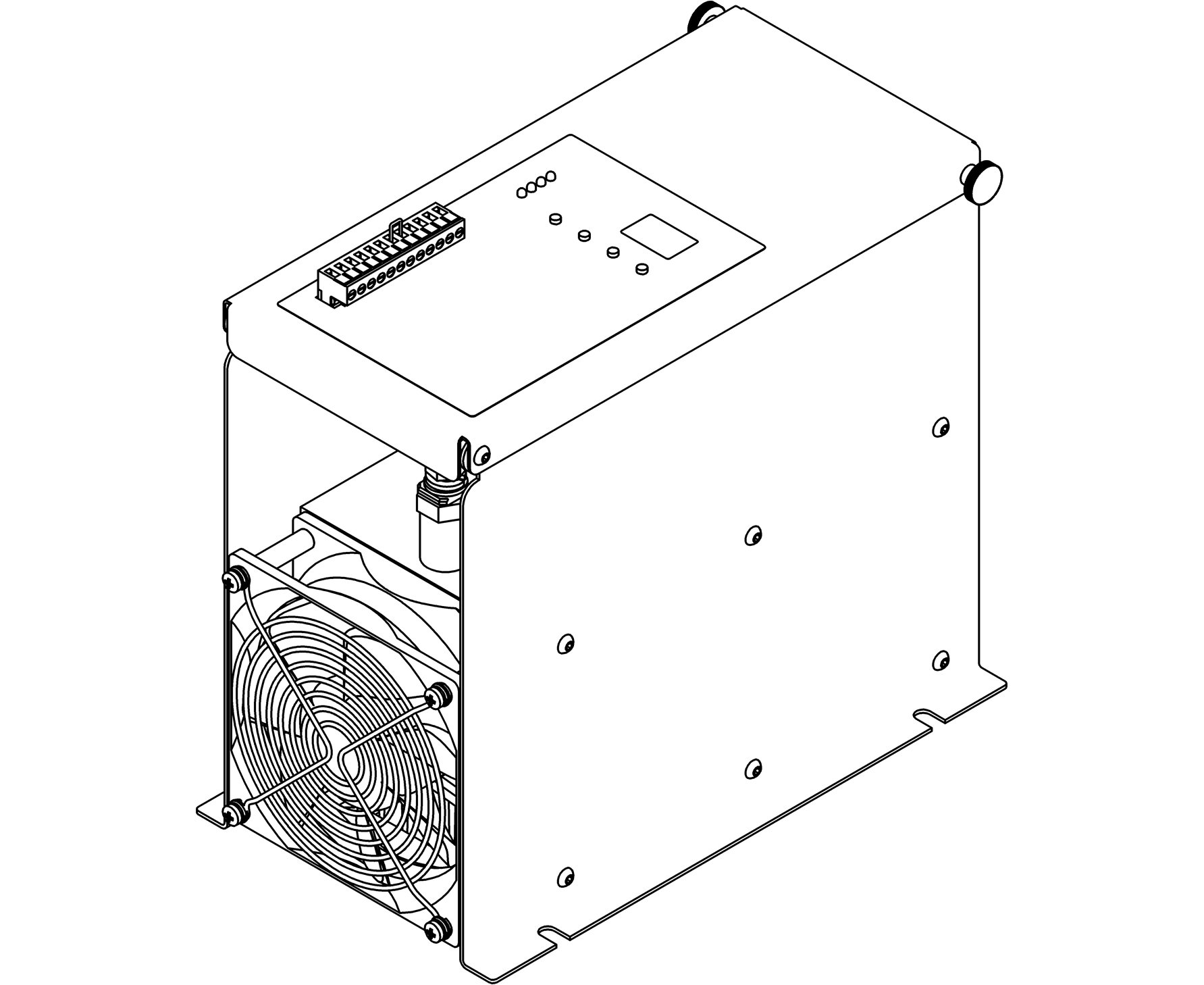

125А, 150А, 180А, 230А
Изображение Изображение Изображение

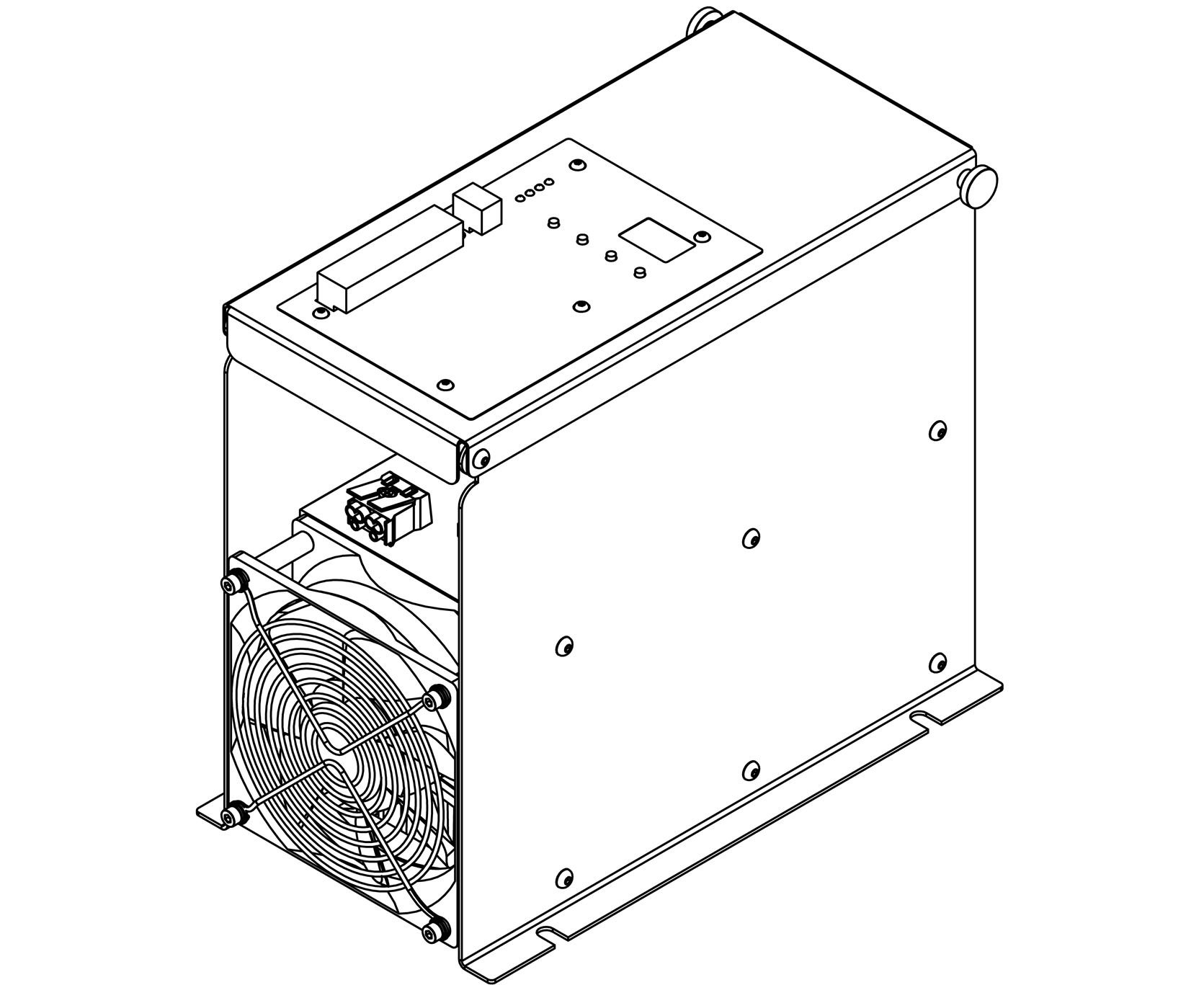

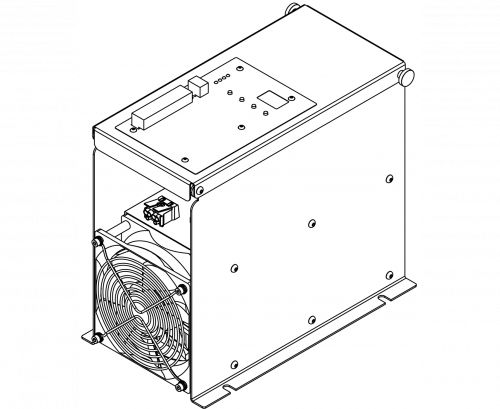

300А, 380А

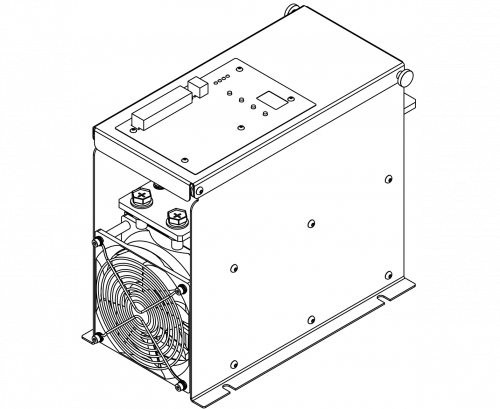

450А

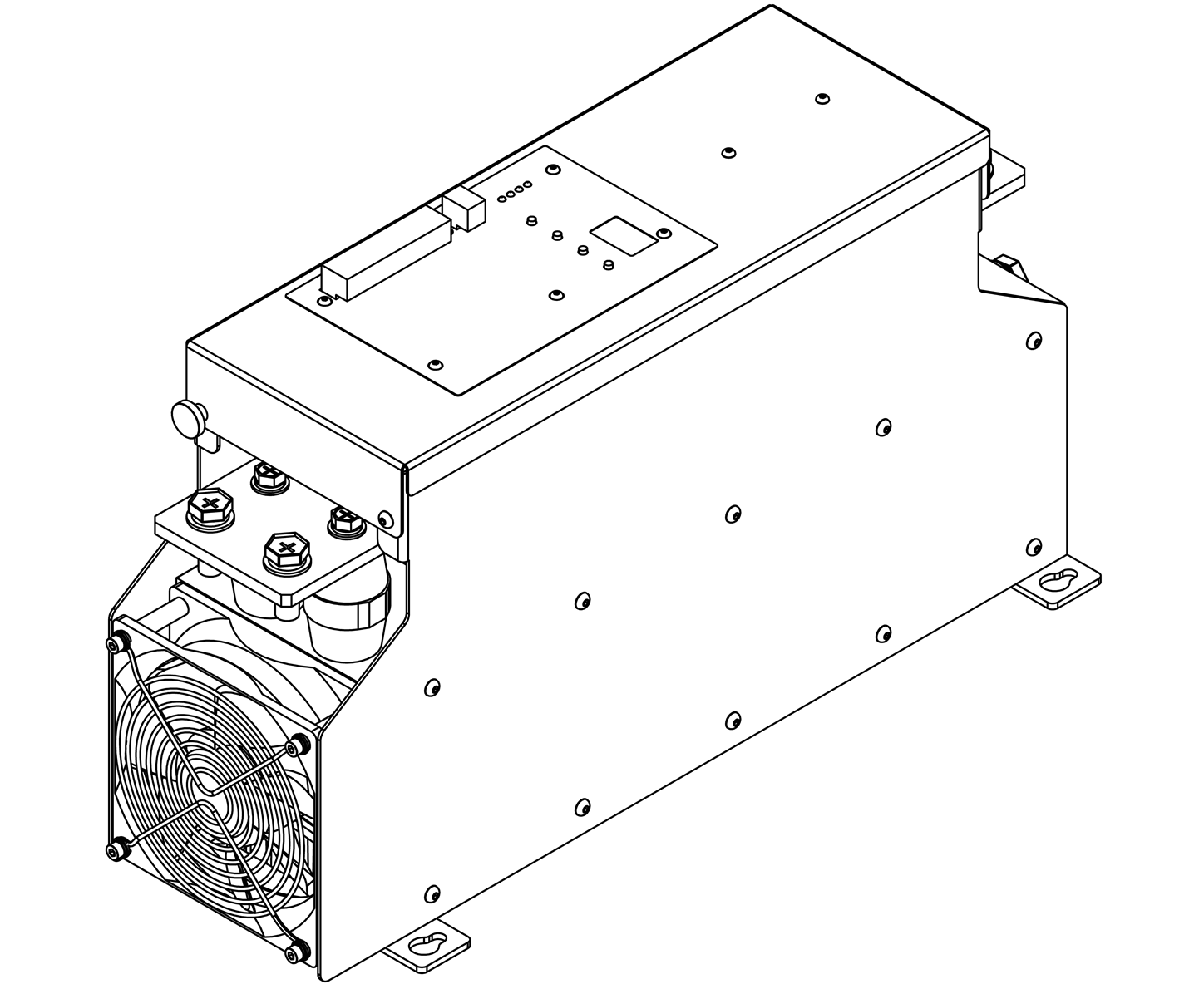

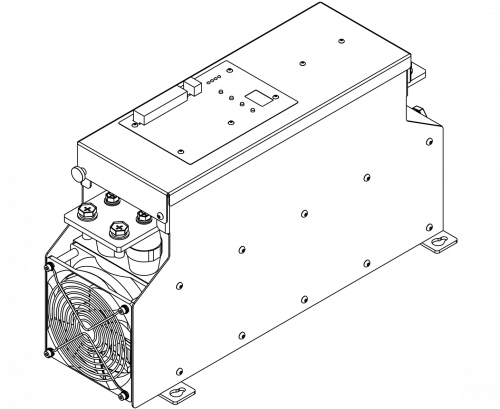

580А
Изображение Изображение Изображение
720А
ТРМ-1М-30-RS485
18559.00 руб. с НДС

ТРМ-1М-45-RS485
20246.00 руб. с НДС

ТРМ-1М-60-RS485
21371.00 руб. с НДС

ТРМ-1М-80-RS485
23620.00 руб. с НДС

ТРМ-1М-100-RS485
28120.00 руб. с НДС

ТРМ-1М-125-RS485
35992.00 руб. с НДС

ТРМ-1М-150-RS485
39367.00 руб. с НДС

ТРМ-1М-180-RS485
44990.00 руб. с НДС

ТРМ-1М-230-RS485
48365.00 руб. с НДС

ТРМ-1М-300-RS485
73110.00 руб. с НДС

ТРМ-1М-380-RS485
78733.00 руб. с НДС

ТРМ-1М-450-RS485
101228.00 руб. с НДС

ТРМ-1М-580-RS485
134971.00 руб. с НДС

ТРМ-1М-720-RS485
168714.00 руб. с НДС

ТРМ-1-180
РАСПРОДАЖА
склад - 3шт.
по запросу
ТРМ-1-380
РАСПРОДАЖА
склад - 1шт.
по запросу
ТРМ-1М-380
РАСПРОДАЖА
склад - 8шт.
по запросу
В разработке тиристорные регуляторы на АС100-690В
В разработке тиристорные регуляторы на 400Гц

БЕСПЛАТНОЕ ПО для управления ТРМ - скачать (Windows)

ВНИМАНИЕ! ПО в МАВРах не работает с адаптерами компании Moxa.

ПО работает с:
https://www.sparkfun.com/products/9822
https://roboshop.spb.ru/modules/interfejsy-i-perekhodniki/rs485/ft232


Испытания регулятора мощности на 3х фазную индуктивную нагрузку


  • 5 способов управления тиристорами (выбирается пользователем)
  • Широкий диапазон напряжения питания нагрузки 100 … 480 VAC и частотой 45 ... 65 Гц
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление: Ток 4 … 20 mA или 0 … 20 mA; Напряжение 0 … 5 VDC, 0 … 10 VDC; Переменный резистор; Настройка с панели управления; Интерфейс RS-485 по протоколу Modbus RTU
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

ПРИМЕНЕНИЕ ТИРИСТОРНЫХ РЕГУЛЯТОРОВ
   Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности активных и индуктивных нагрузок: ламп, нагревателей, трансформаторов и некоторых других типов нагрузок.
   Терморегулятор или программируемый логический контроллер в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
   Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия, а так же для плавного запуска асинхронных двигателей в случае вентиляторной характеристики его нагрузки. Допускается управлять нагревателями, подключенными через трансформатор. При этом не допускается работа на ненагруженный трансформатор.
   Регуляторы могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например от контроллера температуры, а так же через интерфейс RS-485 по протоколу Modbus RTU.

ПРИНЦИП РАБОТЫ
   Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
   Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
   Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

 В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:
 В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):
Принцип работы тиристорного блока при максимальной мощности
Принцип работы тиристорного блока при 50% мощности


СПОСОБЫ РЕГУЛИРОВКИ МОЩНОСТИ ТРМ-1М
В ТРМ-1М реализовано пять способов регулировки мощности
   ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!

Изменение фазового угла открывания тиристора
Изменение фазового угла открывания тиристора при сверхмалых нагрузках
Изменением фазового угла (фазы) открывания тиристора.

   Регулировка мощности изменением угла (фазы) открывания тиристора
 (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

    Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.



   Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.
Числоимпульсный способ управления
Числоимпульсный способ управления.

    Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом состоянии к общему числу периодов.
Пакетный способ управления индуктивной нагрузкой
Пакетный способ управления индуктивной нагрузкой (1)
Пакетный способ управления индуктивной нагрузкой.

    Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности.
    Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».
    При этом N = T * P/100,
    где Т-количество периодов,
    Р - мощность в %.
    Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.
    Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр -
Пакетный способ управления с режимом плавного пуска "разогрева"
Пакетный способ управления с режимом плавного пуска «разогрева».

    В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течение времени, пропорционального уставке.
    Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.
    P= T/N
    где Т - количество периодов,
    N = n+d
    где n – периоды плавного запуска,
          d – периоды полного открытия.
Пакетный способ управления с режимом однократного плавного пуска "разогрева"
Пакетный способ управления с режимом однократного плавного пуска «разогрева».

   Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle) в течение заданного времени, затем происходит переход к пакетному управлению.
   Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.


КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
   Регулятор состоит из (см. рис. ниже):
  • тиристорного модуля;
  • платы тиристоров;
  • быстродействующих предохранителей, (см. таблицу 2 руководства по эксплуатации).
  • платы управления.
   Силовые клеммы подключения ввода и нагрузки расположены под лицевой панелью.
   К разъёму на лицевой панели регулятора подключается питание платы управления и цепи управления (см. раздел "9. Назначение контактов разъёма управления").

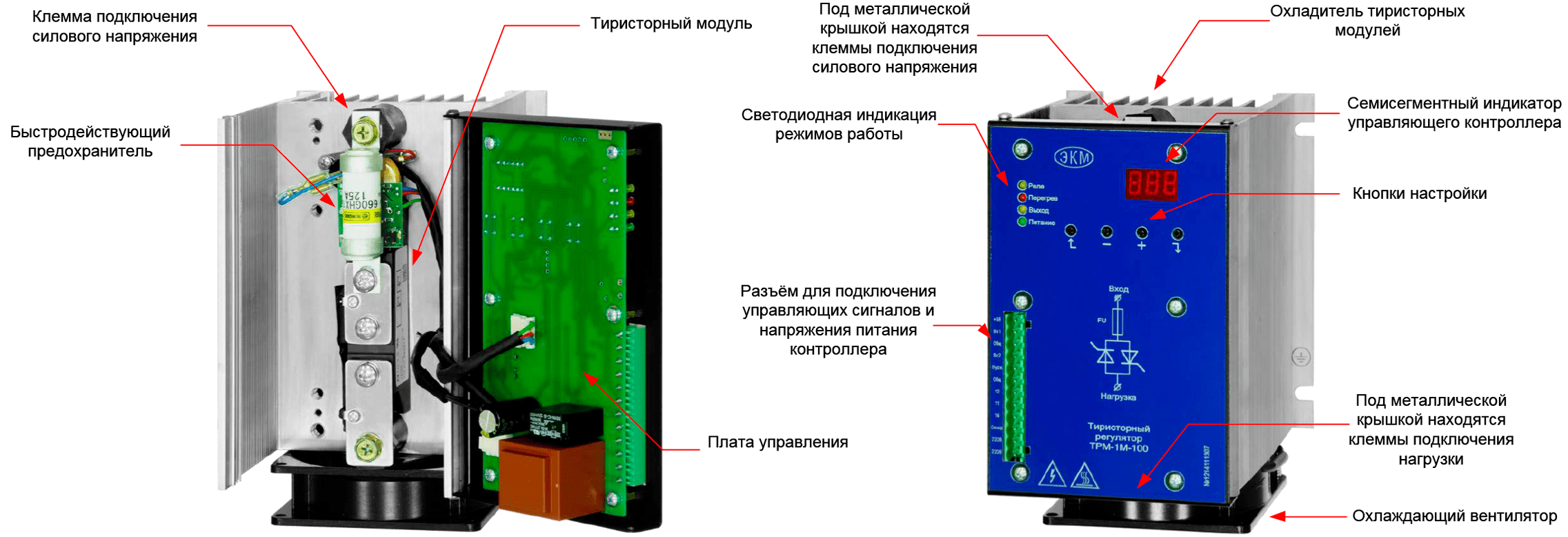

Конструкция ТРМ-1М
Конструкция ТРМ-1М


ЛИЦЕВАЯ ПАНЕЛЬ

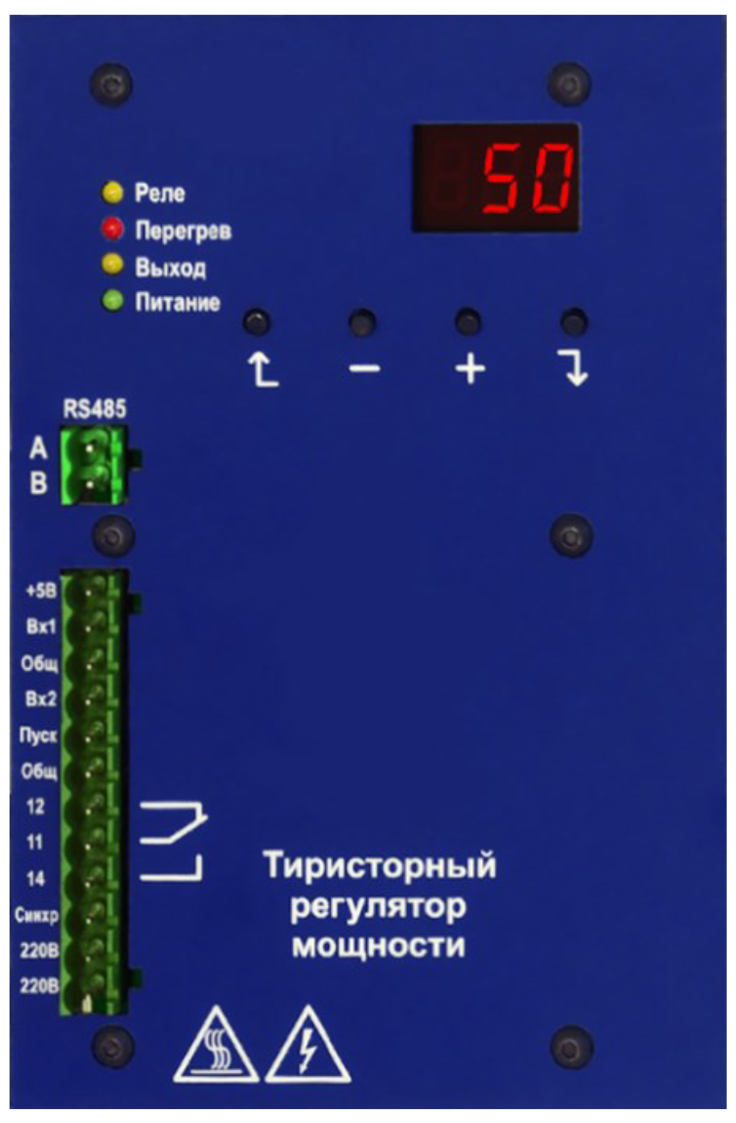

Лицевая панель ТРМ-1М
На лицевой панели регулятора (рис. слева) расположены:
  • Трёх разрядный семисегментный индикатор (дисплей);
  • Кнопки управления (4 шт, см. раздел "13. Меню настройки" руководства по эксплуатации);
  • Cветодиодные индикаторы состояния регулятора (4 шт, см. таблицу 4 руководства по эксплуатации);
  • Разъём для подключения питания и внешних цепей управления. (см. раздел "9. Назначение контактов разъёма управления" руководства по эксплаутации).

ЗАВИСИМОСТЬ УСТАНОВКИ ОТ СИГНАЛА УПРАВЛЕНИЯ

Уставка регулируется от P.Lo до P.Hi. Уставка будет равна P.Lo при уровне сигнала на входе 1 1.Lo и ниже. Уставка будет равна P.Hi при уровне сигнала на входе P.Hi и выше. Между двумя этими значения присутствует плавное регулирование от P.Lo до P.Hi.

Пример: Вход 1 в режиме 4-20 мА 1.Lo = 4.0 мА, 1.Hi = 20.0 мА. P.Lo = 10%, P.Hi = 90%. При токе через вход 1 4 мА и ниже уставка будет 10%. При токе 20 мА и выше уставка будет 90%. Между 4 и 20 мА уставка будет плавно регулироваться. При 12 мА уставка будет равна 50%


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М
Напряжение питания схемы управления
180 ... 250В (45 ... 65Гц)
Напряжение питания нагрузки
100 ... 480В (45 ... 65Гц)
Ток нагрузки, максимальный (номинальный Iном, по исполнениям), А
30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 1)
Минимальный ток нагрузки, не менее (см. раздел "Предупреждения"! руководства по эксплуатации) 1% (от Iном)
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle - рис. 1 руководства по эксплуатации)
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing - рис. 2 руководства по эксплуатации)
Пакетный способ управления (рис. 3 руководства по эксплуатации)
Пакетный способ управления с режимом плавного пуска «разогрева» . (рис. 4 руководства по эксплуатации)
Пакетный способ управления с режимом однократного плавного пуска «разогрева» (рис. 5 руководства по эксплаутации)
Входные управляющие воздействия
Вход разрешения работы "ПУСК"
Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления
0 ... 5В / 0 ... 10В (выбирается в меню)
Максимальное допустимое входное напряжение
11В
Входной ток управления
0 ... 20мА / 4 ... 20мА (выбирается в меню)
Максимально допустимый входной ток
40мА
Время реакции, не более 80 мс
Вход управления 2
Входное напряжение управления
0 ... 5В
Максимальное допустимое входное напряжение
5,5В
Выход
Встроенное реле
1 переключающая группа
Максимальное коммутируемое напряжение
250В (AC1)
Максимальный коммутируемый ток
5А (250В AC1)
Габаритные и установочные размеры
см.таблицу ниже
Масса / масса в упаковке (по исполнениям): См. приложение 1 руководства по эксплуатации
ТРМ-1М-30, ТРМ-1М-45, ТРМ-1М-60, ТРМ-1М-80 2.4/2.7
ТРМ-1М-100 RS485 2.8/3.1
ТРМ-1М-125, ТРМ-1М-150, ТРМ-1М-180 7.5/8.0
ТРМ-1М-230 7.5/9.0
ТРМ-1М-(300) 9.35 / 11.25
ТРМ-1М-380 9.75 / 11.25
ТРМ-1М-450  15.4 / 17.8
ТРМ-1М-580 16.0/ 22.5
ТРМ-1М-720 17.5 / 24.0
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99
Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99
Степень жёсткости 3 (2кВ)
Степень защиты по лицевой панели / по силовым шинам
IP20/IP00
Максимальное напряжение изоляции 2500В/1мин
Климатическое исполнение
УХЛ4
Диапазон рабочих температур
-25…+550С*
Режим работы круглосуточный
Срок службы, не менее 10 лет
Потребляемая мощность платы управления, не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80ммм, не более
14Вт
120ммм, не более
20Вт
Удельное тепловыделение
1,5Вт/А


Усилие затяжки сигнальных клемм и клемм питания регулятора
0,4...0,6Н*м
Усилие затяжки винтов крепления предохранителя:
   Модели с номинальным током до 100А включительно
3Н*м
   Модели с номинальным током свыше 100А
5Н*м
Усилие затяжки винтов силового ввода
М6
2,5-4Н*м
М8
5-8Н*м
М10
7-10Н*м
Уровень шума вентиляторов
80мм
32Дб
120мм
50Дб
Способ управления тиристором
статический
* При температуре выше +350C требуется запас по току см. рис. 10

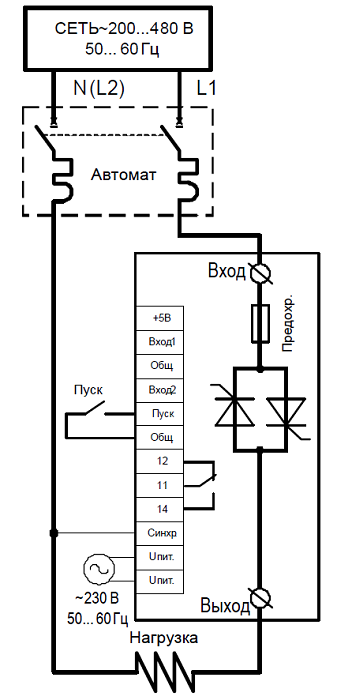

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1М К ОДНОФАЗНОЙ СЕТИ
Схема подключения ТРМ-1 и ТРМ-1М к однофазной сети

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1М ПРИ УПРАВЛЕНИИ ТРЁХФАЗНОЙ НАГРУЗКОЙ

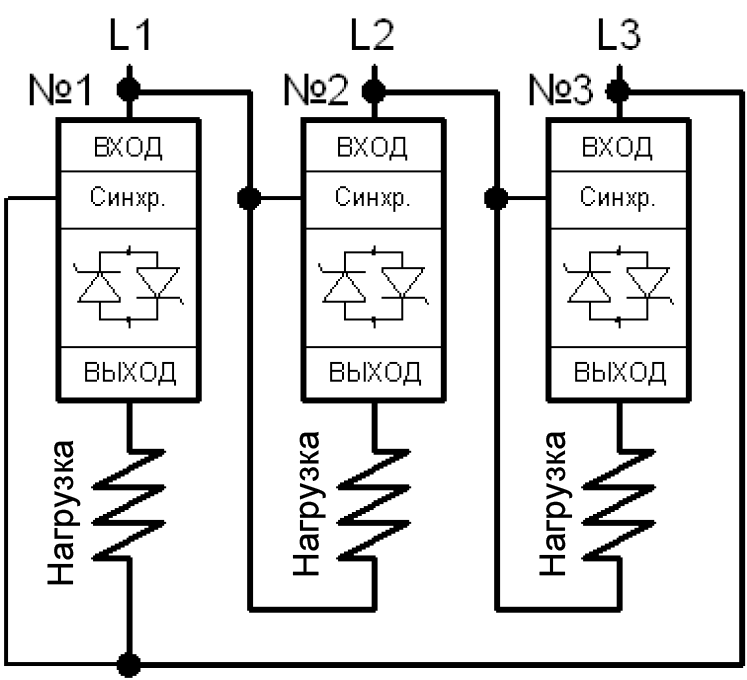

Схема подключения ТРМ-1 и ТРМ-1М разомкнутый "треугольник"

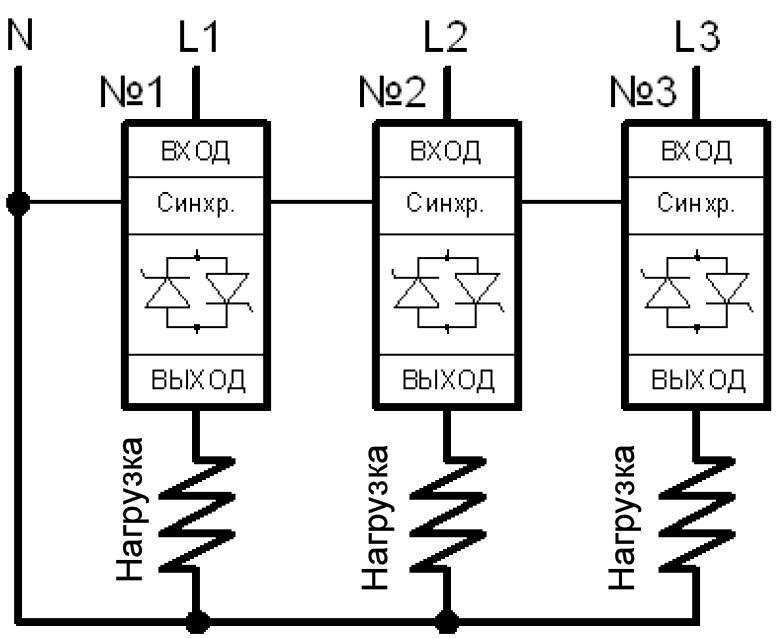

Схема подключения ТРМ-1 и ТРМ-1М "звезда" с рабочей нейтралью
 Подключение нагрузки к трём ТРМ-1М по схеме разомкнутый “треугольник”.
 Подключение нагрузки к трём ТРМ-1М по схеме “звезда” с рабочей нейтралью.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М
30-80 100 125-150

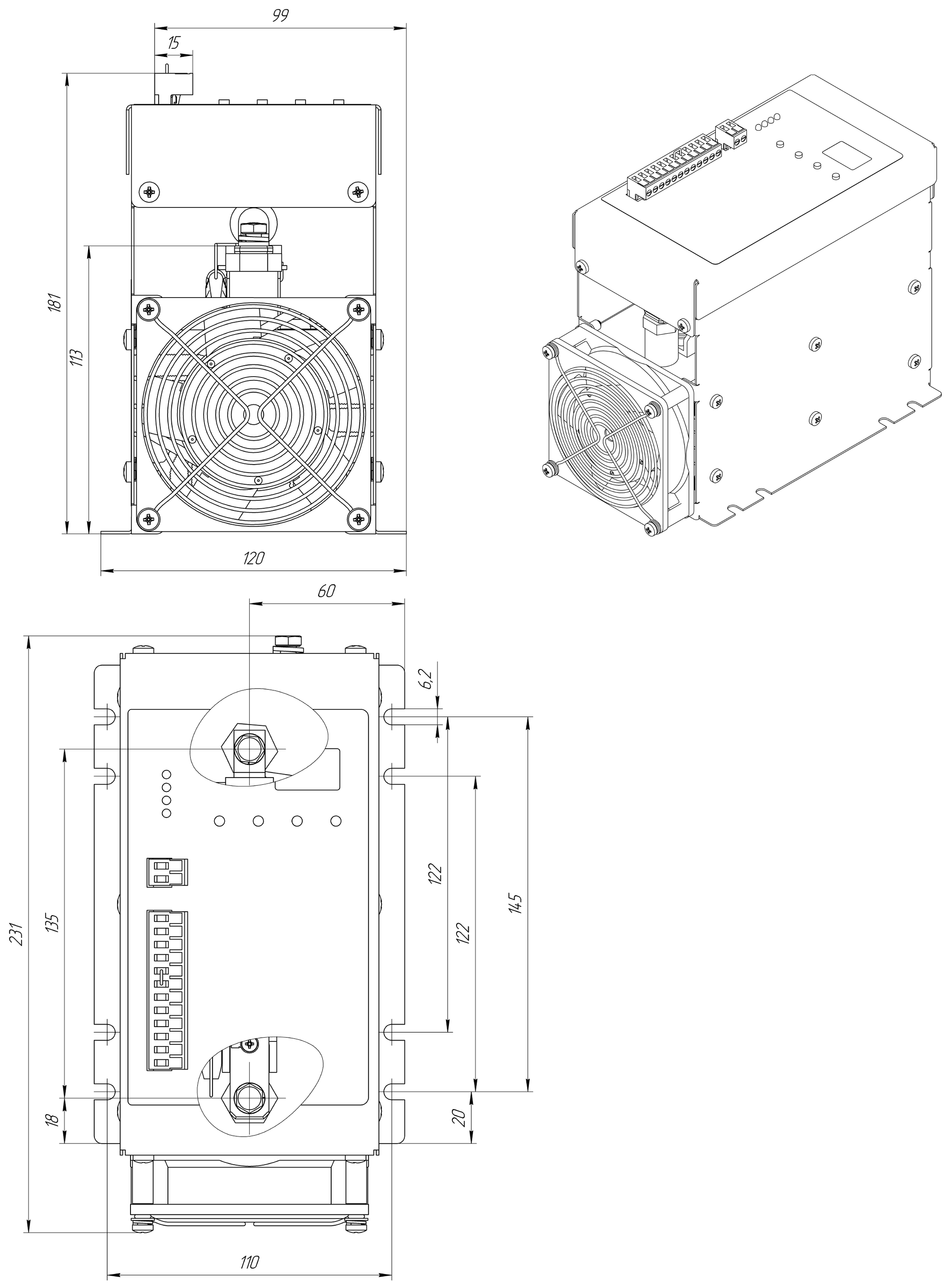

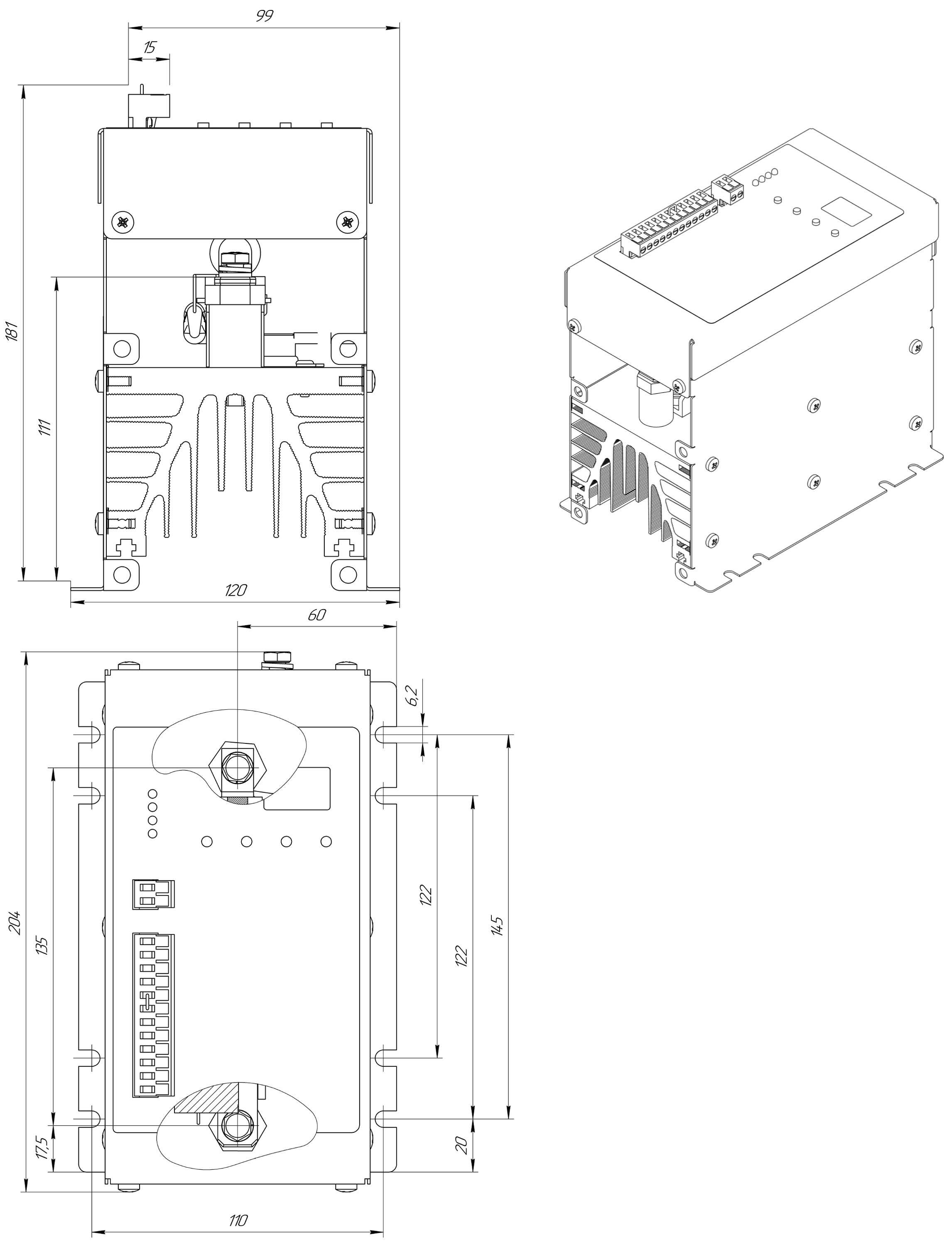

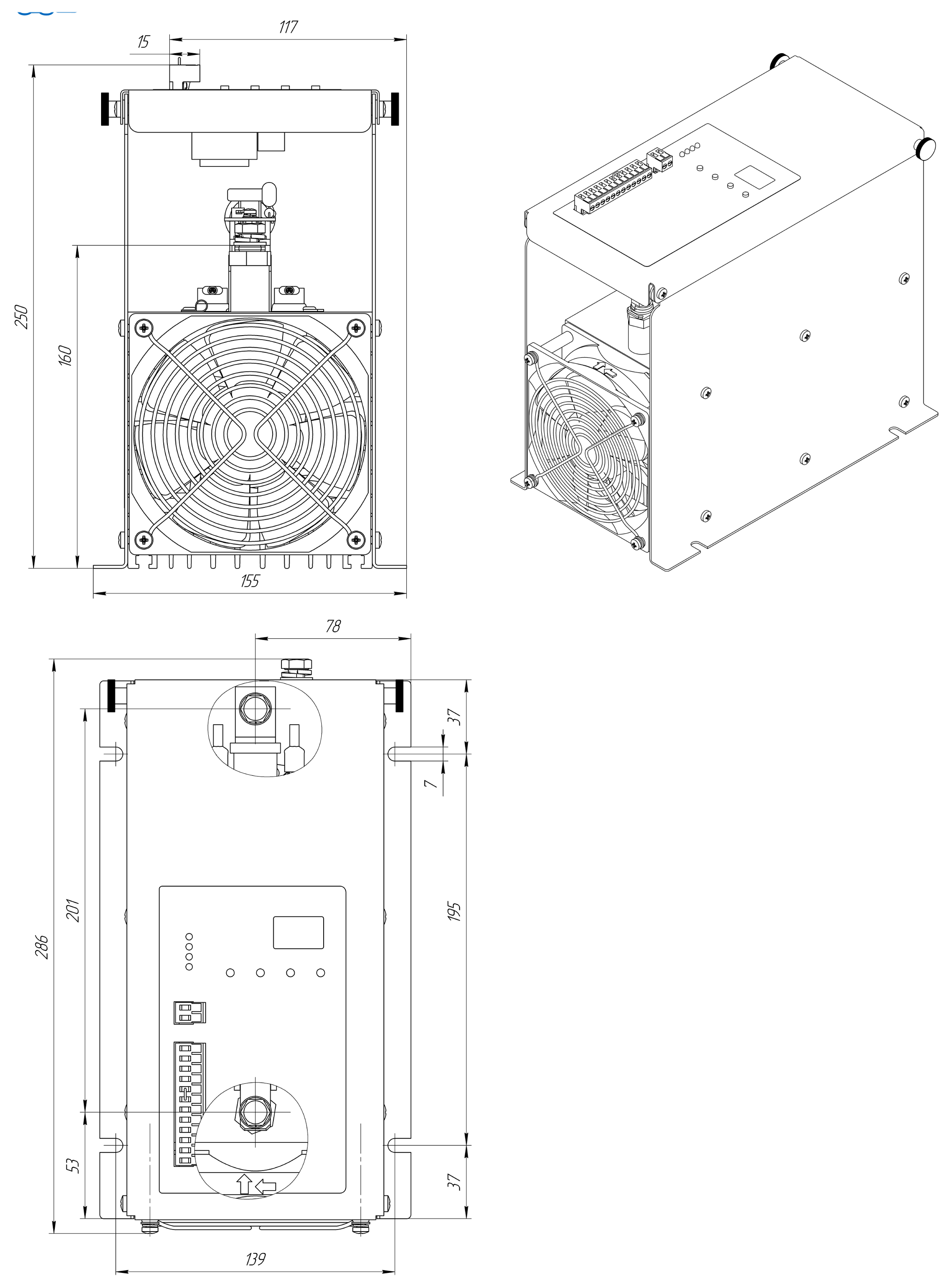

Габаритные и установочные размеры регуляторов мощности ТРМ-1М-(30-80) Габаритные и установочные размеры регуляторов мощности ТРМ-1М-100 Габаритные и установочные размеры регуляторов мощности ТРМ-1М-(125-150
180 230 300-380

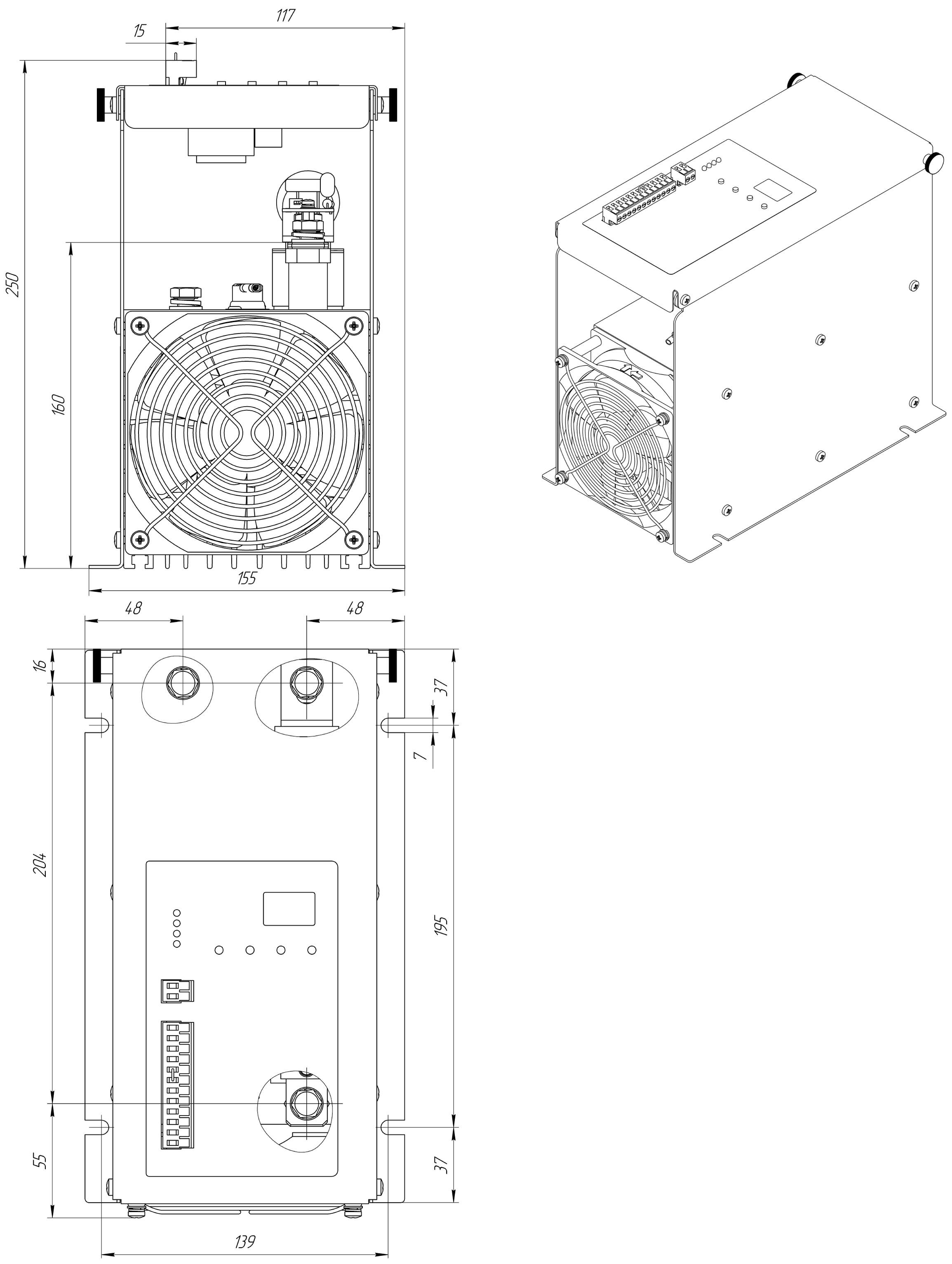

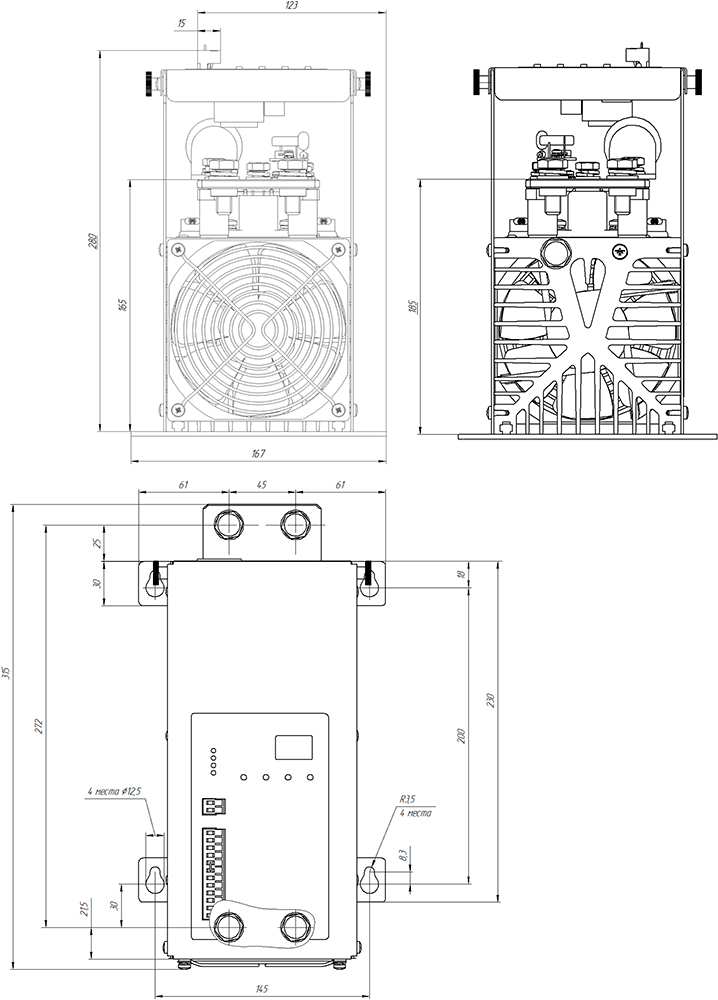

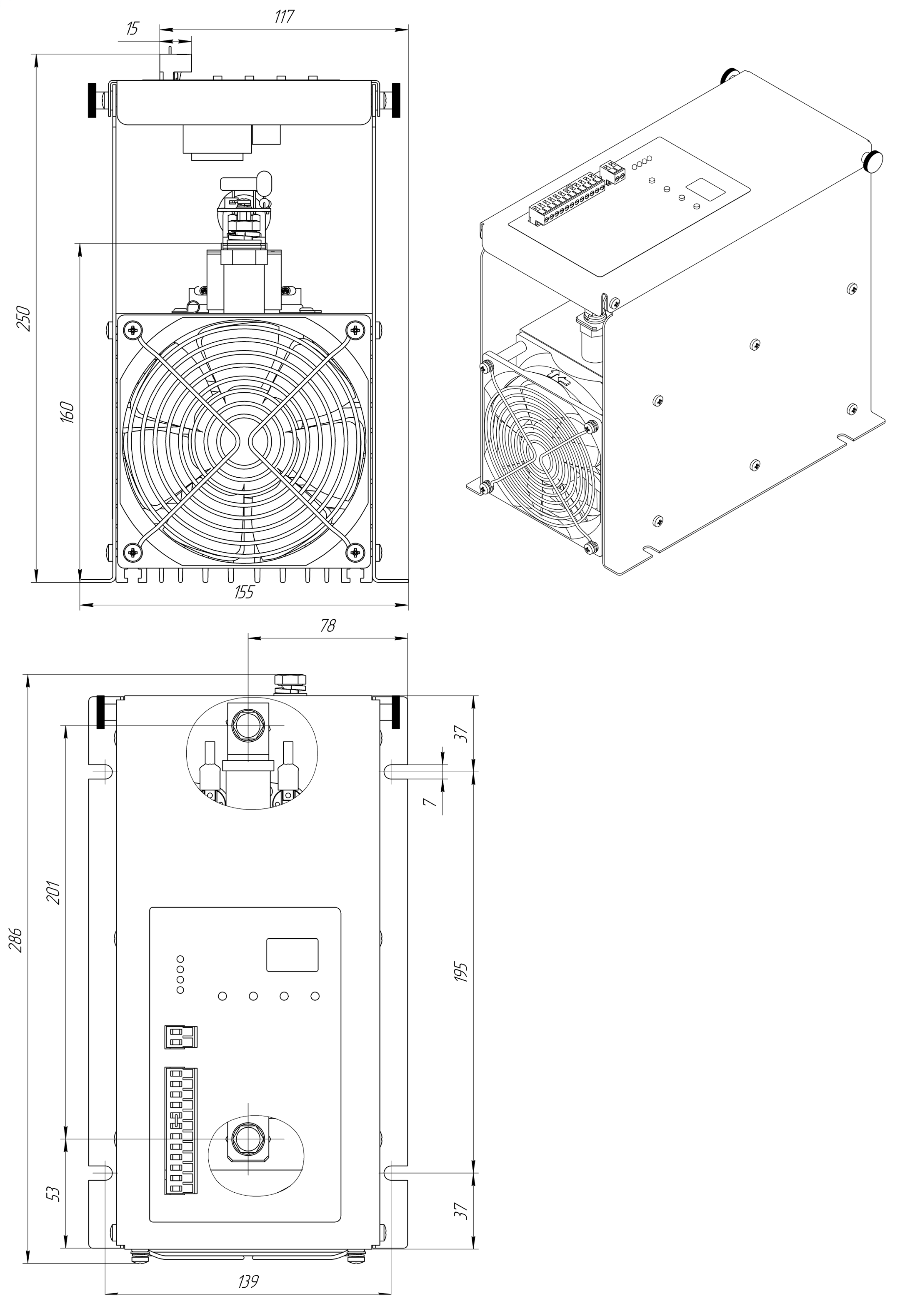

Габаритные и установочные размеры регуляторов мощности ТРМ-1М-180 Габаритные и установочные размеры регуляторов мощности ТРМ-1М-230 Изображение
450, 580 720

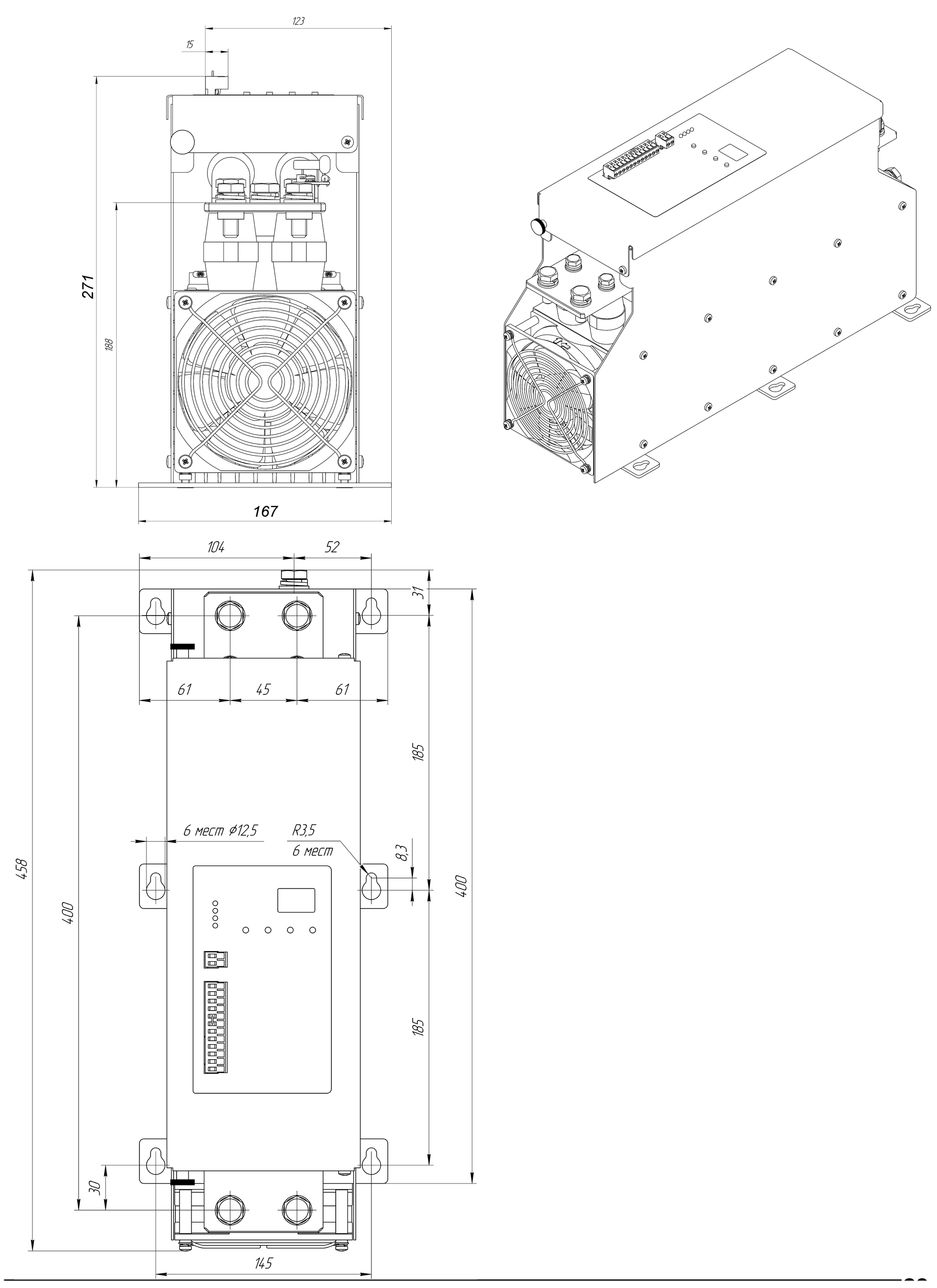

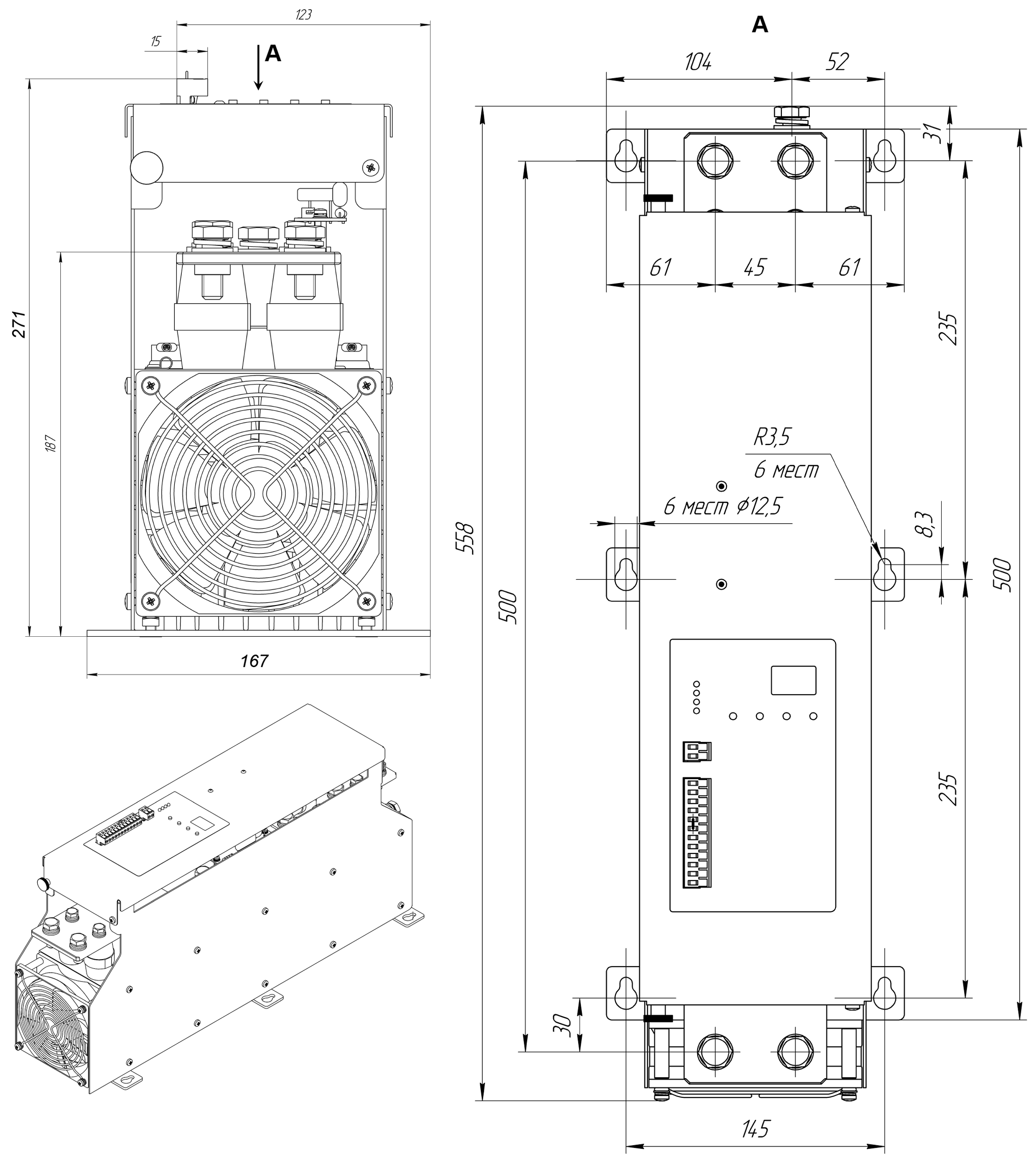

Габаритные и установочные размеры регуляторов мощности ТРМ-1М-(450-580); Габаритные и установочные размеры регуляторов мощности ТРМ-1М-720


ТУ 3428-006-31928807-2014
Сертификат соответствия EAC: смотреть
