Счетчики импульсов СИМ-05-6-17, СИМ-05-6-09 только индикация

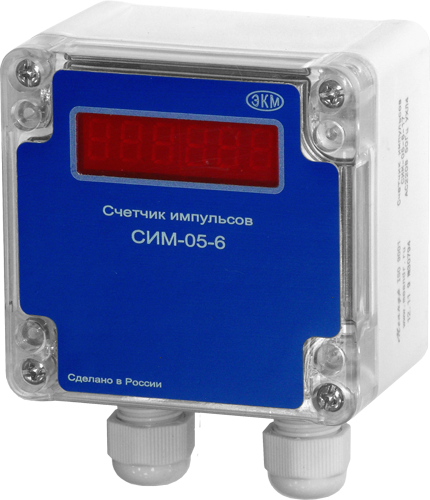

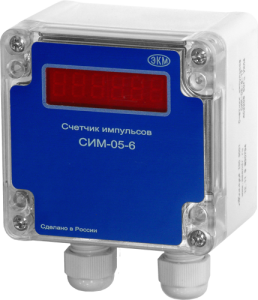

Счетчик импульсов СИМ-05-6-17

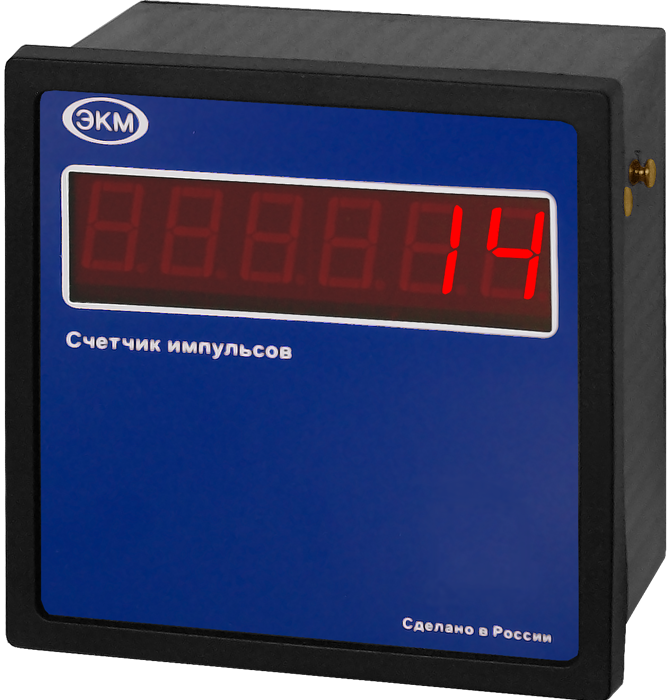

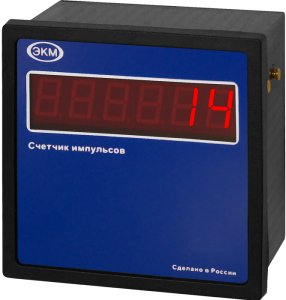

Счетчик импульсов СИМ-05-6-09
17 корпус
09 корпус
CИМ-05-6-17 АС230В УХЛ4
стандарт
2460.00 руб. с НДС

2460.00 руб. с НДС

2460.00 руб. с НДС

2460.00 руб. с НДС


  • Прямой и обратный счёт импульсов или режим цифровой шкалы
  • Режим суммирования по двум входам
  • Подсчёт времени наработки оборудования (подсчёт моточасов)
  • Сохранение результатов счета при отключении питания
 ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Не предназначен для коммерческого учёта.

НАЗНАЧЕНИЕ СЧЕТЧИКА ИМПУЛЬСОВ
    Счётчики импульсов СИМ-05-6 предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Счётчики импульсов СИМ-05-6 на лицевой панели имеют кнопку «СБРОС».

КОНСТРУКЦИЯ СЧЕТЧИКА ИМПУЛЬСОВ
    Счётчик монтируется на ровную поверхность (СИМ-05-6-17) или в щит (СИМ-05-6-09). Материал корпуса - ударопрочный полистирол. На лицевой панели расположена кнопка «СБРОС» (для счётчиков СИМ-05-6-17 и СИМ-05-6-09) и шестиразрядный индикатор. Счётчики СИМ-05-6-17 устанавливают на ровную поверхность с помощью винтов или шурупов в отверстия корпуса, снизу корпуса расположены гермовводы для вывода проводов, подключаемых к оборудованию. Для установки счётчиков СИМ-05-6-09 в щит необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов. Порядок установки кронштейнов приведён на рисунке 7 руководства по эксплуатации. Габаритные размеры счётчиков приведены на рисунке 6 руководства по эксплуатации.

    В качестве внешних устройств могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт. Подключение датчиков с различными типами выходов показано на рисунке ниже.

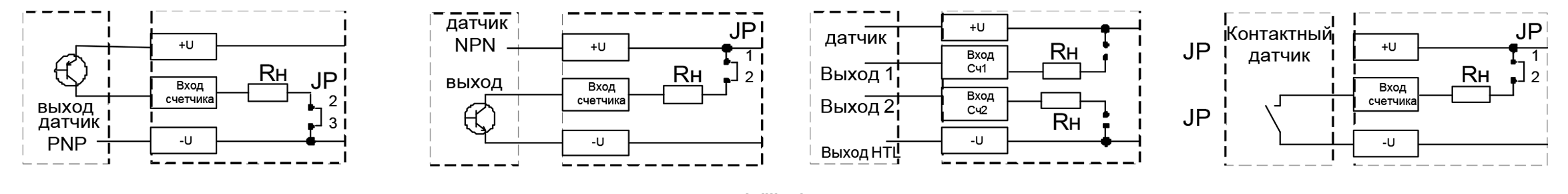

Подключение датчиков с различными типами выходов

РАБОТА СЧЁТЧИКА ИМПУЛЬСОВ
    При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.
    Счётчик имеет два режима работы.
    В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().

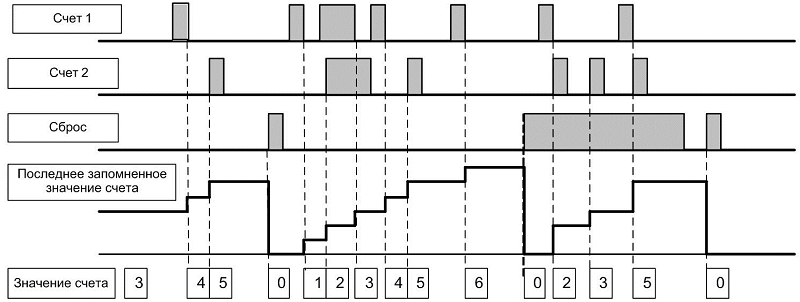

Диаграмма работы СИМ-05-5 (1)

    В «Режиме 2» счётчик может, как суммировать так и вычитать импульсы, поступившие на входы «Счёт1» и «Счёт2». Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:
  1. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
  2. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
  3. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ().
  4. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()
    Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:
  1. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
  2. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
  3. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()
  4. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ()
   Для нормальной работы счётчика в этом режиме необходимо, чтобы выходы датчиков, подключённых ко входам «Счёт1» и «Счёт2» были одинакового типа, т.е. оба или NPN, или PNP.

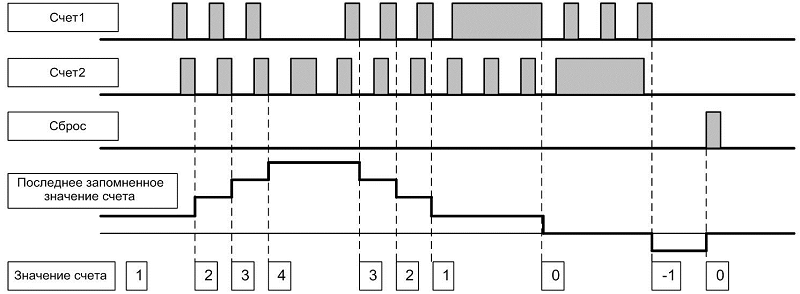

Диаграмма работы СИМ-05-5 (2)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЁТЧИКА ИМПУЛЬСОВ СИМ-05-6
Параметр Ед.изм. СИМ-05-6 АС230В СИМ-05-6 DС10-30В
Напряжение питание
В/Гц
АС230 ± 10%
DC10-30
Внутренний адаптер питания датчиков
В
DC12
DC10-30
Суммарный ток потребления подключённых датчиков, не более
мА
90
Количество разрядов дисплея
ед.
6
Диапазон пределов подсчета событий
ед.
-99999…999999
Тип входных датчиков   NPN, PNP, контактный
Уровень логического нуля «лог.0»
В
0...2
Уровень логической единицы «лог.1»
В
8...15
8...30
Минимальная длительность входного сигнала по входу счет
мс
2
Максимальная скорость счёта  по счетным входам
имп./с
до 500 (режим 1)
до 250 (режим 2)
Минимальная длительность сигналов по входу сброса
мс
40
Диапазон рабочих температур   -25…+55
Температура хранения   -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень защиты по ГОСТ 14254-96
IP54 (СИМ-05-6-17)
IP54(по лиц.пан.)/IP20(по клеммам)(СИМ-05-6-09)
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   непрерывный, круглосуточный
Габаритные размеры
мм
82х80х56 (СИМ-05-6-17)
96х96х75 (СИМ-05-6-09)
Размер окна индикации
мм
14х47 (СИМ-05-6-17)
20х76 (СИМ-05-6-09)
Высота цифры
мм
10 (СИМ-05-6-17)
15 (СИМ-05-6-09)
Масса, не более
кг
0,4
Срок хранения информации при отключенном питании

не ограничен

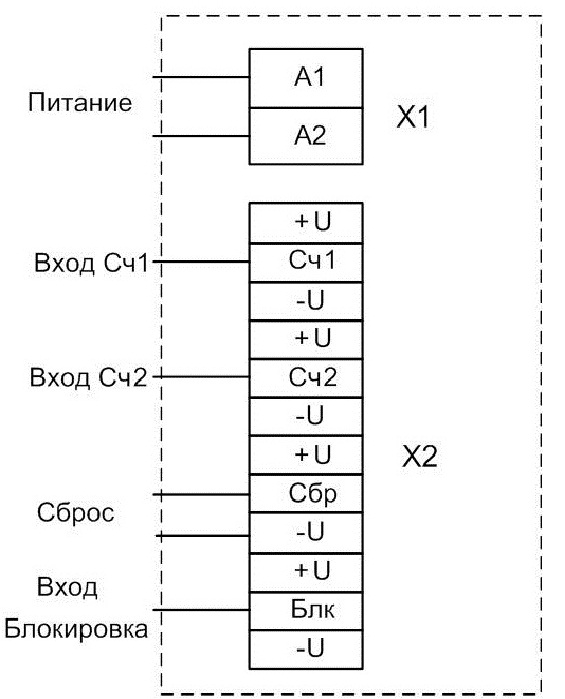

СХЕМА ПОДКЛЮЧЕНИЯ СЧЁТЧИКА ИМПУЛЬСОВ
Схема подключения СИМ-05-5

ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА ИМПУЛЬСОВ СИМ-05-6-17
Габариты 82*80*56

ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА ИМПУЛЬСОВ СИМ-05-6-09
Габариты 96*96*63







ТУ 4278-005-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

CИМ-05-6-17 АС230В УХЛ4
CИМ-05-6-17 DC10-30В УХЛ4
CИМ-05-6-09 АС230В УХЛ4
CИМ-05-6-09 DC10-30В УХЛ4

4640016935475
4640016935468
4640016935444
4640016935451

Руководство по эксплуатации  .PDF Скачать v11 08.24
