Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01 АС100-450В

СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА - ВАР-М01-083

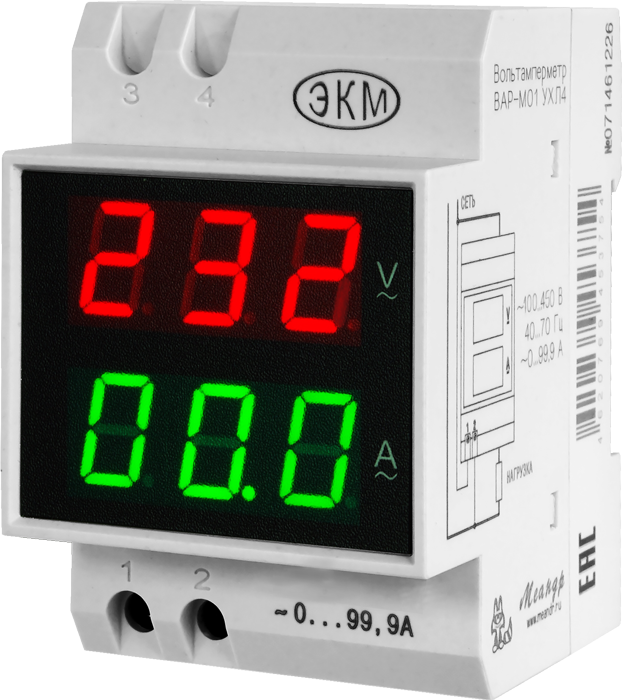

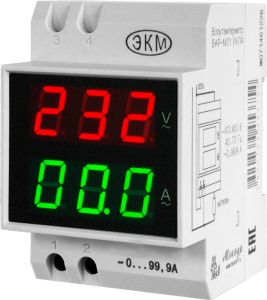

Вольтметр/Амперметр ВАР-М01
ВАР-М01 АС100-450В УХЛ4

по запросу


ПРИМЕР ПРИМЕНЕНИЯ

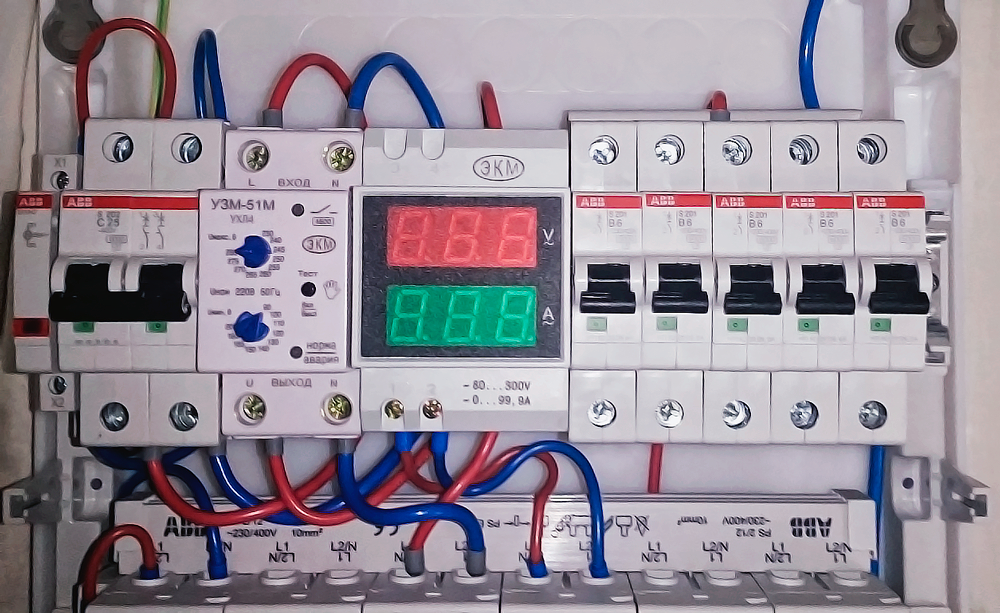

Вольмер/Амперметр ВАР-М01 + УЗМ-51М в щите

  • Питание от контролируемого напряжения
  • Измерение напряжения - АС100...450 В
  • Рабочий диапазон частот - от 45 до 65 Гц
  • Бесконтактное измерение тока - 0...99,9 А
  • Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
  • Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
  • Подсветка индикаторов; красного цвета для напряжения и зелёного - для тока
  • Корпус шириной 3 модуля (54мм)

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
 Цифровой промышленный вольтамперметр ВАР-М01 (далее вольтамперметр) предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением от 0,5 до 4 мм2 (От 20 до 10 AWG). На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВОЛЬТАМПЕРМЕТРА
 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу прибора, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на поверхности изделия не допускается.

РАБОТА ВОЛЬТАМПЕРМЕТРА
 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы 1 и 2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе сверху вниз.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01
Измерительная цепь, она же питание

клеммы 1-2
Диапазон измеряемого напряжения
В
АС100...450
Частота измеряемого напряжения
Гц
45…70
Измерение тока

Встроенный трансформатор тока
Диаметр отверстия для провода – 10,5 мм
Диапазон измеряемого тока
А
0...99,9
Основная погрешность измерений напряжения, не хуже

±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже

±2 ед. младшего разряда
Потребляемая мощность, активная, не хуже
Вт
1,0
Потребляемая мощность, реактивная (емкостной характер), не более
ВА 18,0*
Степень защиты (по корпусу/по клеммам)

IP40/IP20
Диапазон рабочих температур
0С
-25…+55 (УХЛ4)
Температура хранения
0С
-40...+70
Относительная влажность воздуха
%
до 80 при 250С
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Габаритные размеры
мм
54х80х64
Масса
кг
0,12
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
50000
* - Бытовые счётчики электроэнергии реактивную мощность не учитывают

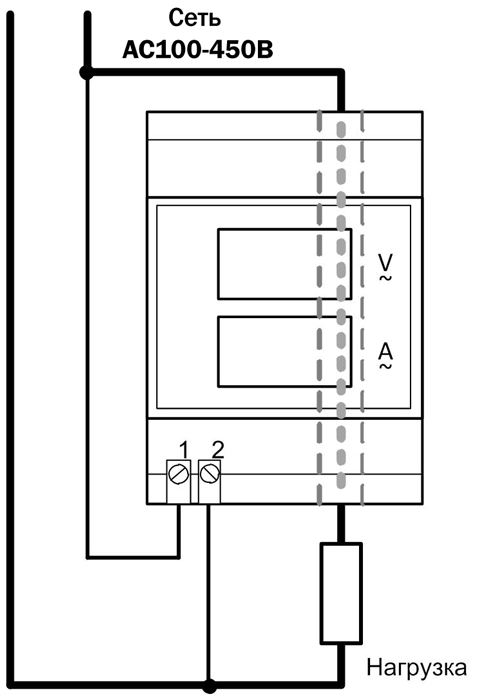

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения ВАР-М01

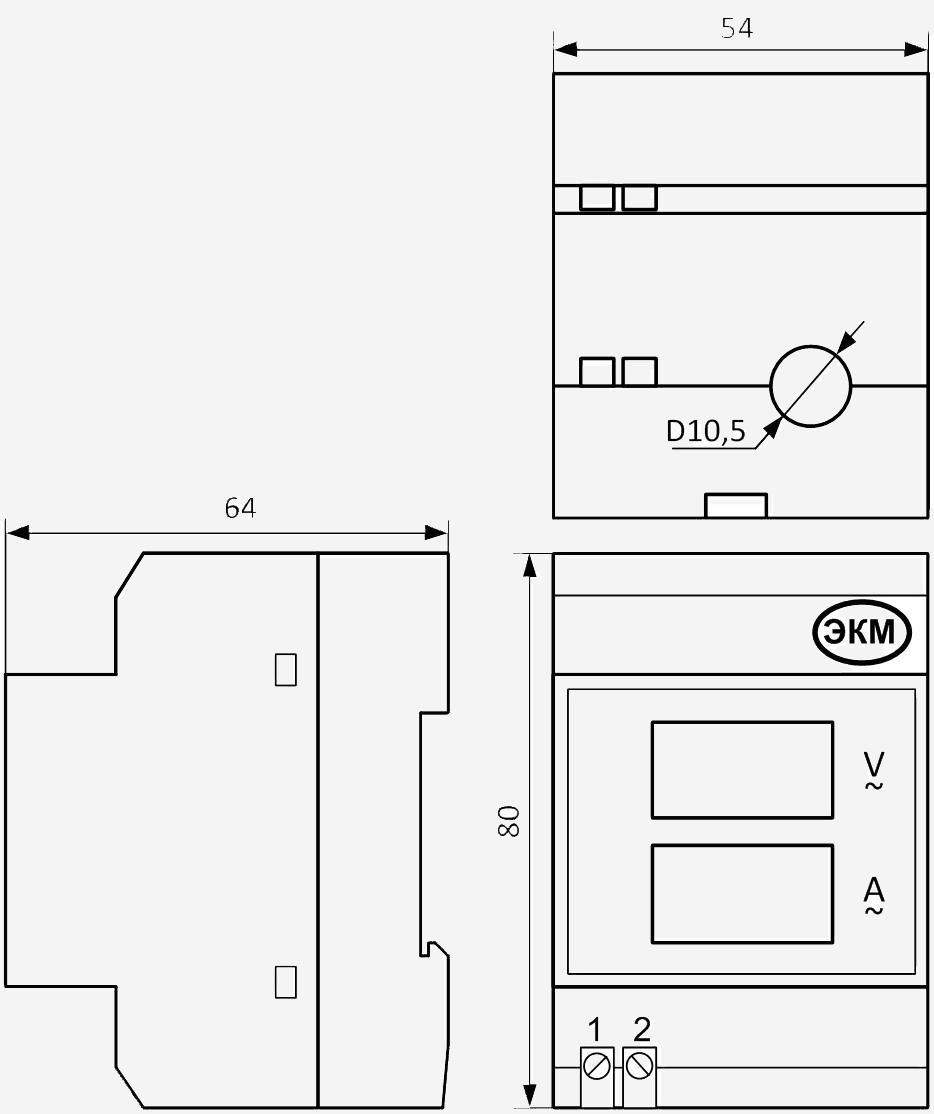

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА
Габариты ВАР-М01

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВАР-М01 АС100-450В УХЛ4
4640016937042
06.06.2015

Русский
