Реле контроля фаз РКФ-М05-1-15 (с контролем чередования фаз), РКФ-М05-2-15 (без контроля чередования фаз) раздельная регулировка порогов срабатывания

Реле контроля фаз РКФ-М05-2-15
спец.изделие
3226.00 руб. с НДС

РКФ-М05-1-15 AC400В УХЛ4
стандарт
2338.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

РКФ-М05-1-15 AC110В УХЛ2 спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
по запросу

РКФ-М05-1-15 AC133В УХЛ4 спец.изделие
3226.00 руб. с НДС

РКФ-М05-2-15 АС400В УХЛ4
стандарт
2338.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС

спец.изделие
3226.00 руб. с НДС


  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Контроль чередования фаз (только в РКФ-М05-1-15)
  • Регулируемый верхний порог срабатывания от 105 до 130%Uном
  • Регулируемый нижний порог срабатывания от 70 до 95% Uном
  • Регулируемая задержка срабатывания от 0,1 до 10с

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз РКФ-М05 (далее - реле) предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения. Технические характеристики реле приведены в таблице ниже.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания. Габаритные размеры реле приведены на рисунке ниже.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
 Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3. Схема подключения показана на рис. ниже.
 Встроенное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнутся, контакты 11-12, 21-22 - замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.». . Работа реле в зависимости от контролируемых параметров представлена на рис. 1, где t - задержка срабатывания реле установленная пользователем.

ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКФ-М05
Модель
Ед.изм.
РКФ-М05-1-15
РКФ-М05-2-15
AC100В
AC110В
AC230В
AC400В
AC415В
AC100В
AC230В
AC400В
Номинальное линейное напряжение Uном, 50Гц
В
100
110
230
400
415
100
230
400
Максимальное допустимое линейное напряжение
В
150
165
340
560
600
150
320
560
Минимальное допустимое линейное напряжение
В
50
55
120
210
225
50
120
210
Диапазон установки порогов перенапряжения от Uном
%
105-130
Диапазон установки порогов снижения напряжения от Uном
%
70-95
Точность установки порогов напряжения от Uном
%
±5
Потребляемая мощность, не более
ВА
4
Гистерезис напряжения зоны срабатывания
%
4
Регулируемая задержка срабатывания
с
0,1-10
Максимальный коммутируемый ток одной группы
А
8 1) (250В 50Гц АС1), (30В DC1)
Максимальный коммутируемый суммарный ток А 121) (250В 50Гц АС1), (30В DC1)
Максимально коммутируемая мощность:250В (50Гц АС1)/ 30В(DC1) ВА/Вт 2000/240
Максимальное коммутируемое напряжение AC / DC
В
250 / 30
Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин)
Время включения реле, не более
с
1
Механическая износостойкость, не менее цикл 1х107
Электрическая износостойкость, не менее, (цикл: вкл.1с/выкл.9с) цикл 1 x 105 (250В АС1 50Гц), (30В DС1)
Количество и тип выходных контактов   2 переключающие группы
Диапазон рабочих температур (по исполнениям) 0С
-40…+55 (УХЛ2)
-25…+55 (УХЛ4)
Температура хранения 0С -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (250С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры в корпусе из полиамида (с заклёпками)
мм
18х92х64
Габаритные размеры в корпусе из ABS-пластика V0 (без заклёпок) мм 18х93х63
Масса, не более
кг
0,055
Срок службы, не менее лет 10

1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза

ДИАГРАММЫ РАБОТЫ РЕЛЕ

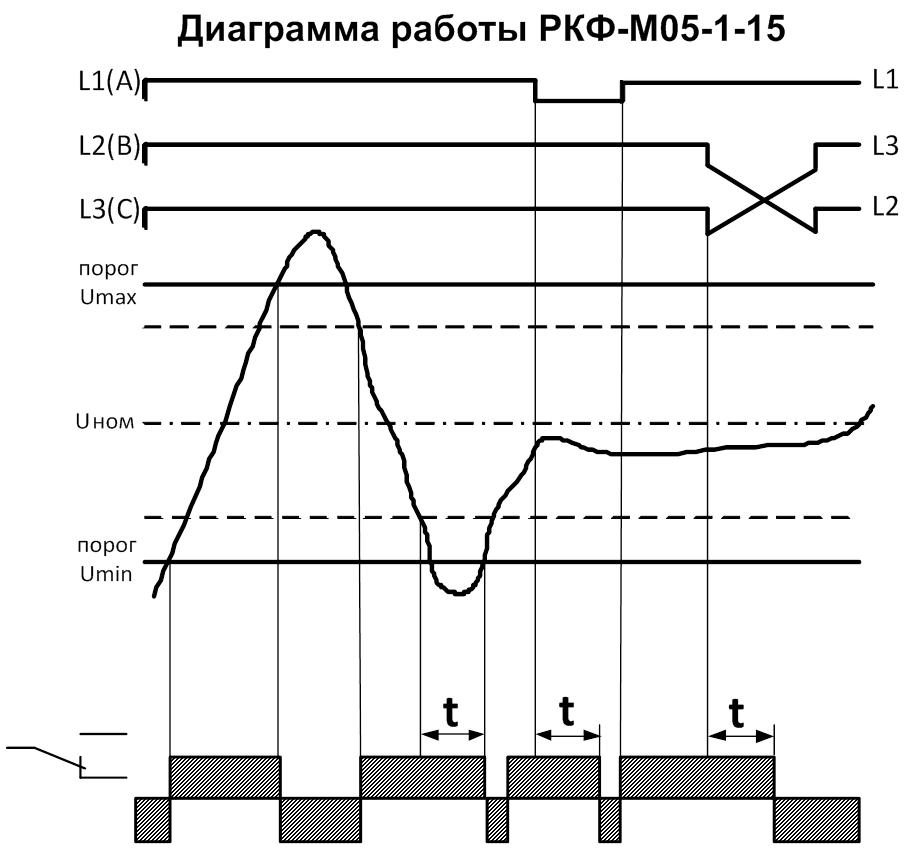

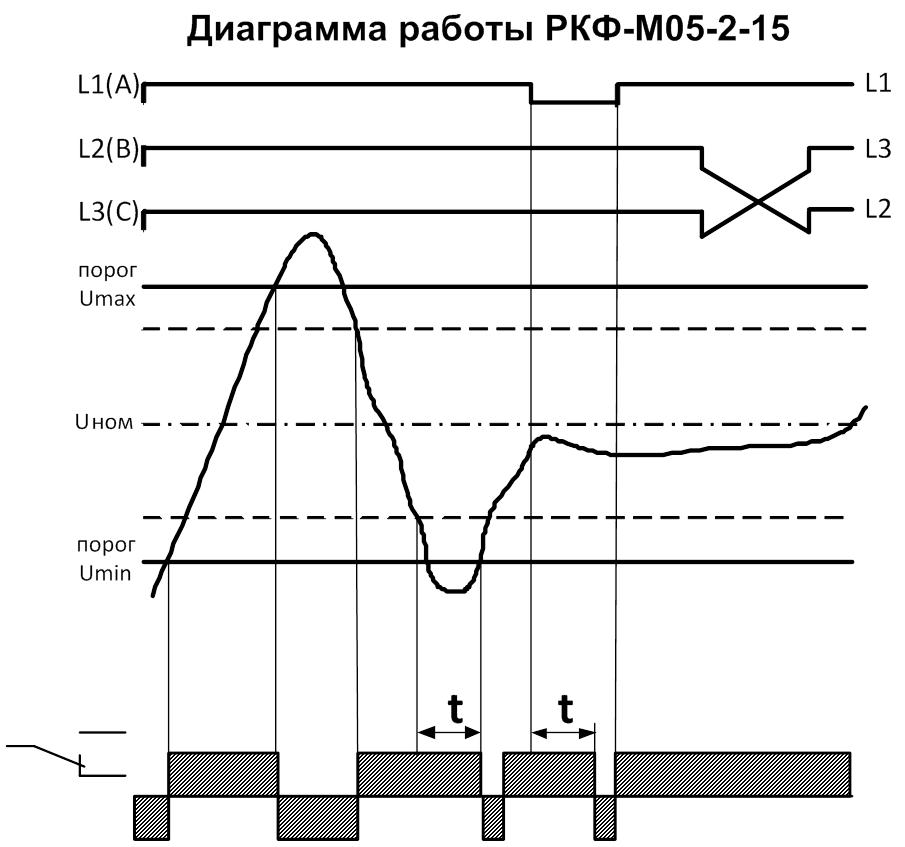

Диаграмма работы РКФ-М05-1-15           Диаграмма работы РКФ-М05-2-15

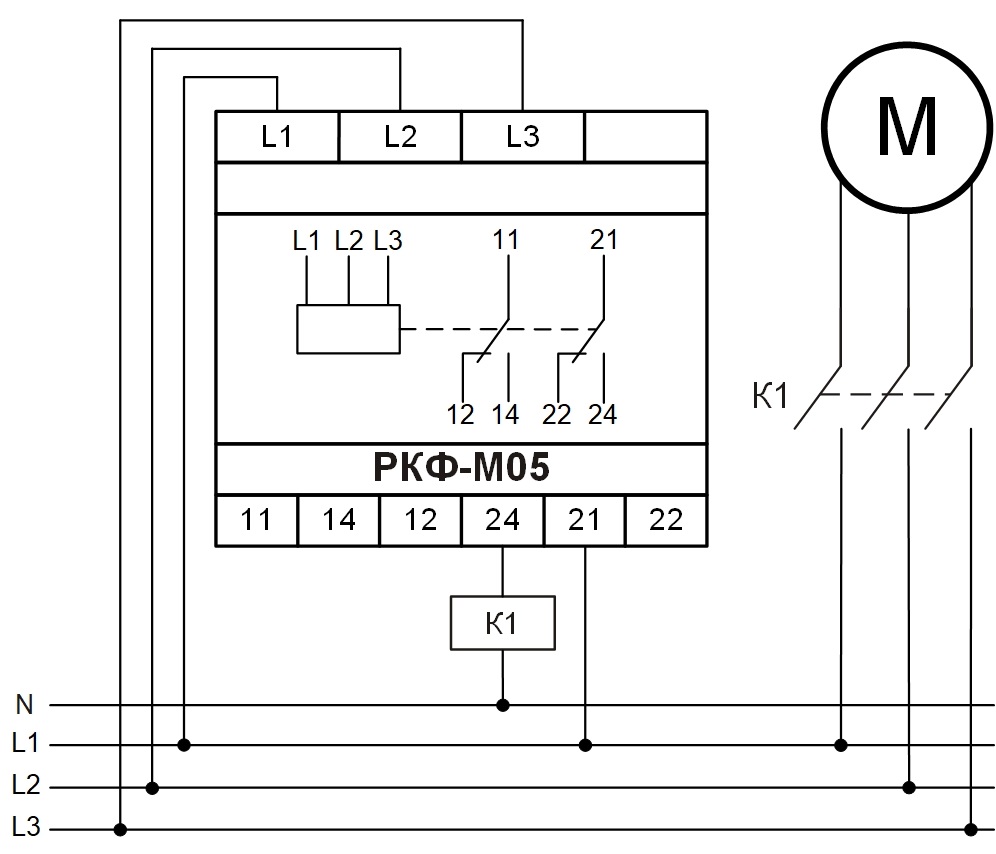

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

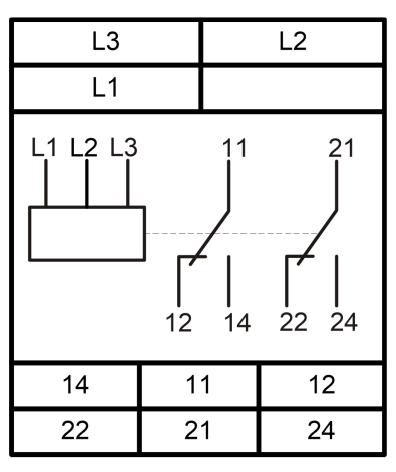

Схема подключения РКФ-М05

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе РКФ-М05-1-15

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

РКФ-М05-1-15 AC415В УХЛ4
РКФ-М05-1-15 AC400В УХЛ4
РКФ-М05-1-15 AC400В УХЛ2
РКФ-М05-1-15 AC230В УХЛ4
РКФ-М05-1-15 AC230В УХЛ2
РКФ-М05-1-15 AC110В УХЛ4
РКФ-М05-1-15 AC100В УХЛ4
РКФ-М05-1-15 AC100В УХЛ2
РКФ-М05-2-15 АС400В УХЛ4
РКФ-М05-2-15 АС400В УХЛ2
РКФ-М05-2-15 АС230В УХЛ4
РКФ-М05-2-15 АС230В УХЛ2
РКФ-М05-2-15 AC100В УХЛ4
РКФ-М05-2-15 AC100В УХЛ2
РКФ-М05-1-15 AC110В УХЛ2
РКФ-М05-1-15 AC133В УХЛ4

4640016934690
4640016934683
4640016934676
4640016934652
4640016934645
4640016934621
4640016931620
4640016931613
4640016934744
4640016934737
4640016934720
4640016934713
4640016931842
4640016934706
4680019912134
4640016938643

Руководство по эксплуатации PDF Скачать v18 04.24
3D модель STEP Скачать 10.22
