Реле контроля трехфазного напряжения РКН-3-14-08 базовая версия, плавная регулировка порогов, УХЛ4
Снят с производства аналог РКН-3-15-08
РКН-3-14-08 АС220В 50Гц УХЛ2 | |
РКН-3-14-08 АСDC24В/АС220В УХЛ4 | |
РКН-3-14-08 50 Гц АС 220В УХЛ4 | |
РКН-3-14-08 50Гц АС220 В ТМ |
НАЗНАЧЕНИЕ
Реле контроля трехфазного напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Технические характеристики реле приведены в таблице
контроль перенапряжения | 105-130% Uном |
контроль снижения напряжения | 70-95% Uном |
погрешность порога срабатывания | +/-2% Uном |
погрешность установки порогов срабатывания | +/-5% Uном |
мощность, потребляемая от сети | не более 4ВА |
ширина зоны гистерезиса порога срабатывания | +/- 2,5% Uном |
задержка срабатывания и возврата реле | 0,1-10 с |
количество и тип контактов | 2 переключающие группы |
максимальный коммутируемый ток при активной нагрузке АС 250В, 50 Гц (АС1) DC 30B (DC1) |
8 А |
максимальное коммутируемое напряжение | 400 В |
максимальная коммутируемая мощность | 2000ВА |
механическая износостойкость, циклов не менее | 10х106 |
электрическая износостойкость, циклов не менее | 100000 |
максимальное напряжение между цепями питания и контактами реле | АС2000В 50Гц (1 мин) |
степень защиты по корпусу по клеммам |
IP40 IP 20 |
диапазон рабочих температур | -40...+550С |
относительная влажность воздуха | до 80% при 250 С |
высота над уровнем моря | до 2000м |
рабочее положение в пространстве | произвольное |
режим работы | круглосуточный |
климатическое исполнение | УХЛ2 |
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления. На лицевой панели прибора расположены два потенциометра для установки верхнего («U>») и нижнего («U<») порогов срабатывания и регулятор времени срабатывания (средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), желтый индикатор включения встроенного электромагнитного реле и три зеленых индикатора «L1», «L2», «L3» для индикации обрыва фаз.
В изделие могут быть внесены незначительные изменения, не ухудшающие его технические характеристики и не отраженные в данном паспорте.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле.
Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N.
Подключение нулевого провода к клемме N обязательно!

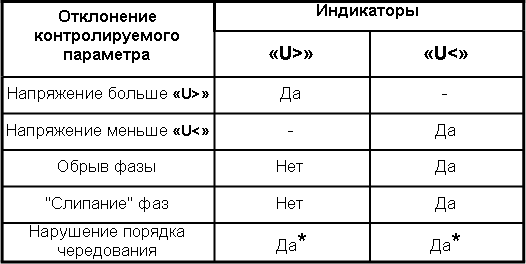

Пороги срабатывания верхний «U>» и нижней «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания установленной пользователем. В таблице 2 приведено соответствие характера ошибки и ее индикации. Прочерк в таблице означает, что на состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле в зависимости от контролируемых параметров представлена на соответствующих диаграммах

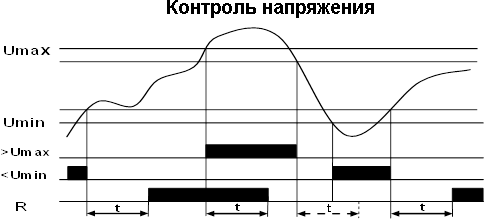

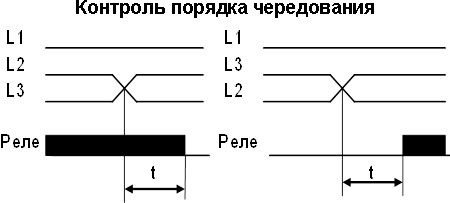

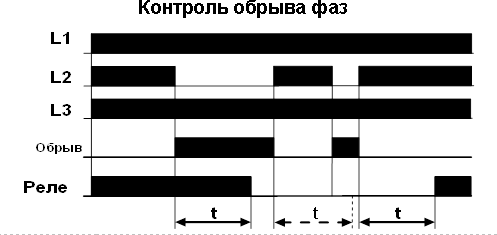

ДИАГРАММЫ
*При нарушении порядка чередования фаз происходит кратковременное поочередное включение индикаторов «U>», «U<». Состояние индикаторов «L1», «L2», «L3».
- При наличии всех фаз включены все три индикатора - При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3». - При обрыве нулевого провода индикаторы «L1», «L2», «L3» гаснут и индикаторы «U>»,«U<»,«R» выключены. - При подключении нулевого провода на одну из клемм «L » для подключения фаз, а фазу на клемму «N» включены все три индикатора «L1», «L2», «L3» и индикаторы «U>»,«U<» будут включены |

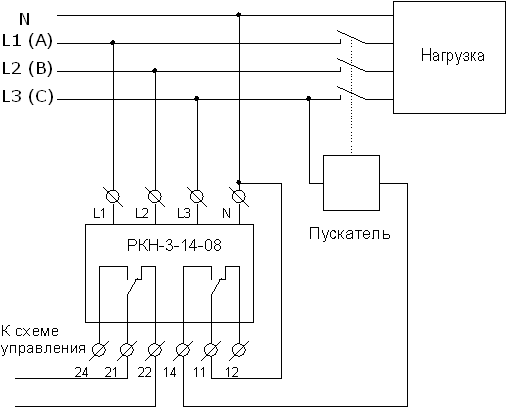

СХЕМА ПОДКЛЮЧЕНИЯ
|
*Подробную информацию по другим исполнениям реле контроля напряжения РКН-3-15-08 смотри, пройдя по ссылке к паспортам устройств

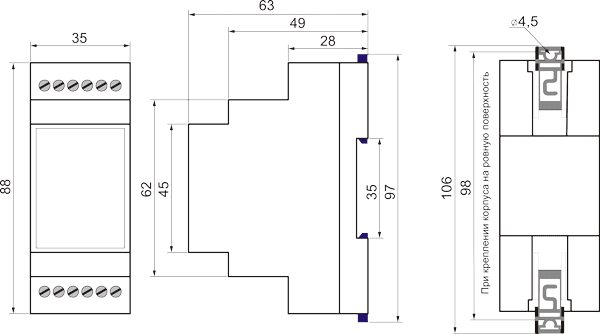

ГАБАРИТНЫЕ РАЗМЕРЫ
