Набор для проектирования и макетирования КИТ-141

Изображение Изображение Изображение
Изображение Изображение
Набор КИТ-141
541.00 руб. с НДС


Набор КИТ-141 (далее набор) предназначен для макетирования или малосерийного производства изделий, монтируемых на DIN рейку (35мм). Набор содержит детали позволяющие быстро собрать корпус шириной 3 DIN unit (53 мм). В состав набора входят 2 макетные платы с винтовыми разъемами на 18 контактов до 2.5мм2

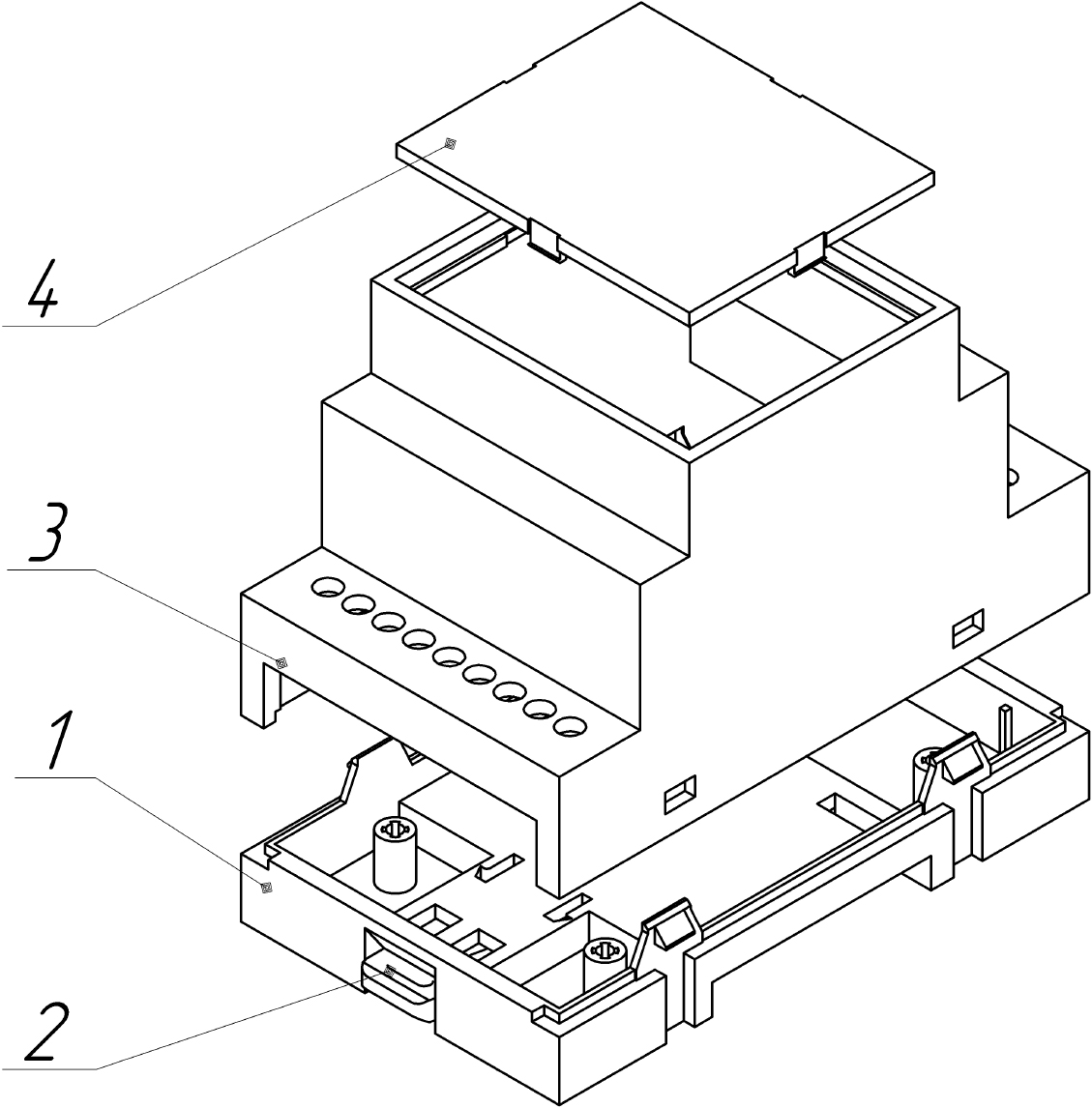

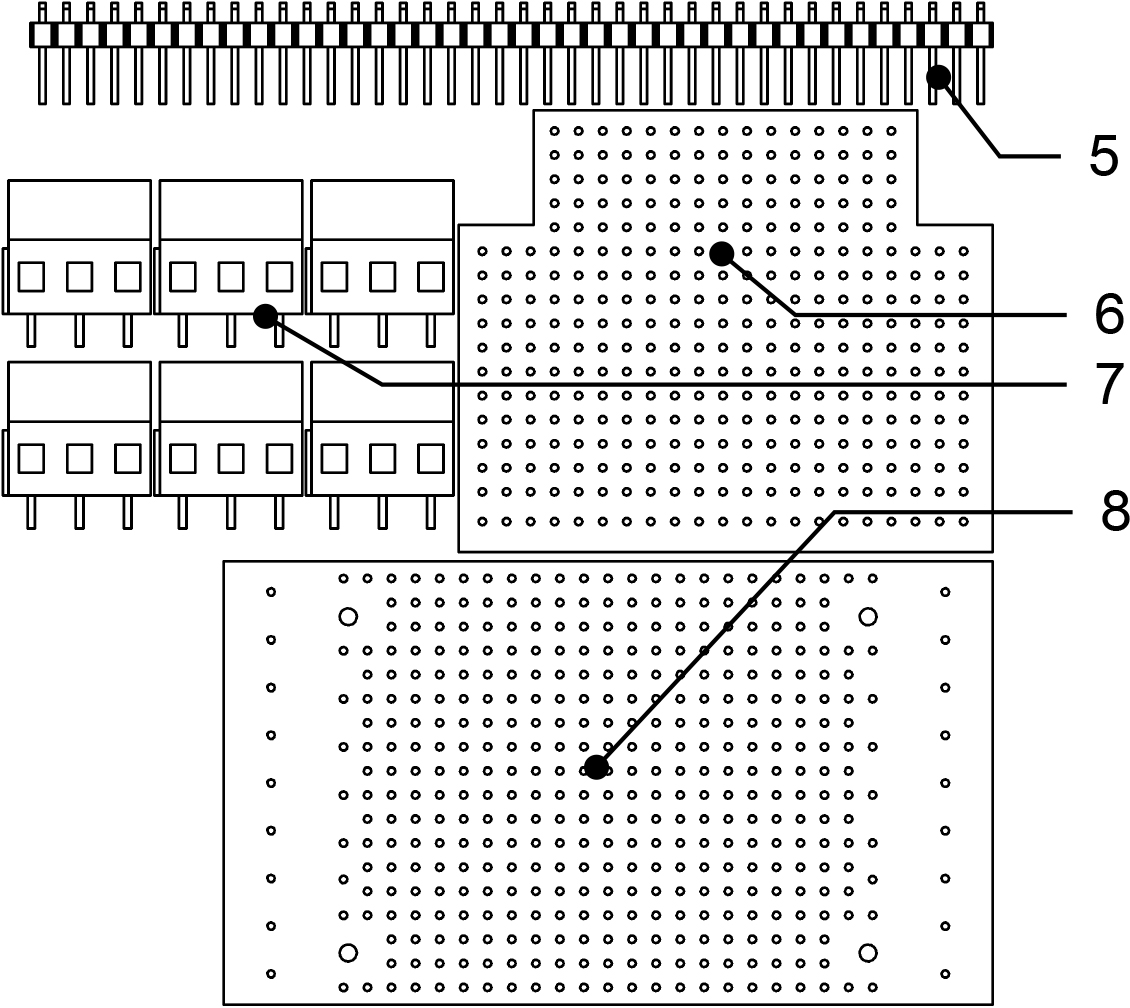

Один набор состоит из:
1. Основание корпуса - 1 шт.
2. Фиксатор (замок) - 1 шт.
3. Корпус - 1 шт.
4. Лицевая панель - 1 шт.
5. Соединитель плат штыревой 40 угловых штырей под пайку с шагом отверстий плат - 1 шт.
6. Плата верхняя, cквозная металлизация отверстий)- 1 шт.
7. Разъемы интерфейсные, 3-х контактные разъемы - 6 шт.
8. Плата нижняя, сквозная металлизация отверстий) -1 шт.
9. Данная инструкция - 1 экз.
10. Пакет - 1 шт.
ПОРЯДОК СБОРКИ


Рис.3
  • Использование верхней платы и место смыкания плат определяется Вашим проектом
  • Доработайте лицевую панель [4] (по Вашему проекту при необходимости)
  • Смонтируйте элементы на верхней плате (по Вашему проекту при необходимости). Сторона платы безразлична
  • Смонтируйте элементы на нижней плате (по Вашему проекту при необходимости). Сторона платы безразлична
  • Обрежете до нужного размера штыревой соединитель [5] и впаяйте его в верхнюю плату. Загнутые штыри должны распаиваться на верхней плате. Сторона пайки определяется Вашим проектом
  • Внимание! на боковых поверхностях интерфейсных разъѐмов [7] могут находится пазы ориентированного сцепления в блок.
  • Соберите интерфейсные разъемы [7] соблюдая ориентацию в 2-а блока (количество по необходимости). Впаивайте блоки в сборе. Могут быть использованы не комплектные разъѐмы подходящей конструкции с шагом контактов от 5.0 до 5.1 мм.
  • Создайте необходимые соединения элементов

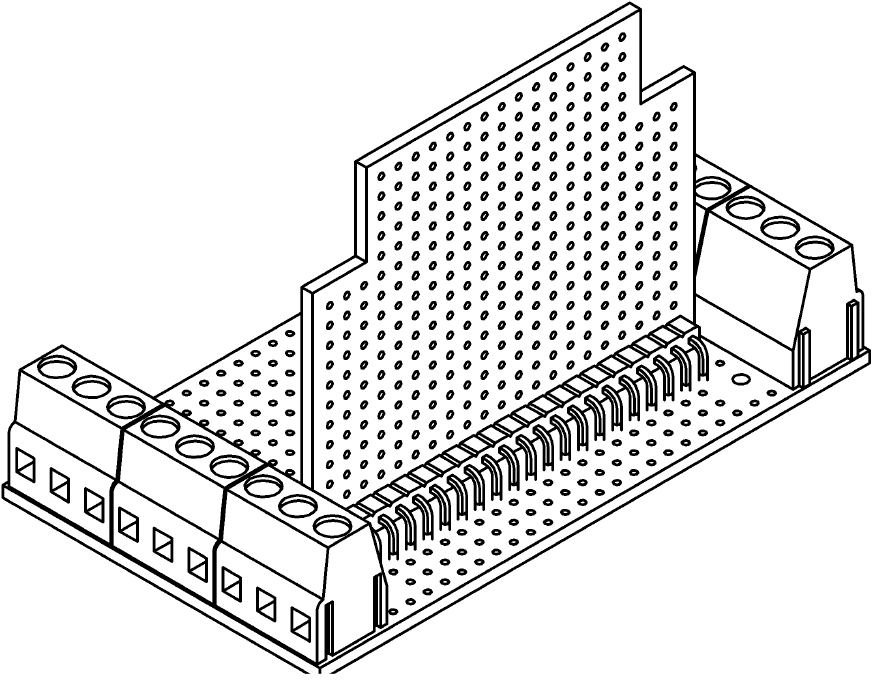

  • Соедините платы, припаяйте штыревой соединитель [5] к нижней плате, создайте соединения при необходимости (рис. 3)
  • Защелкните лицевую панель [4] на корпусе [3] (это можно сделать после. Определяется наличием элементов, выведенных на лицевую панель)
  • Вдвиньте собранные платы в корпус [3]
  • Защѐлкните основание на корпусе. Платы в сборе могут быть предварительно закреплены на основании [1] 4-мя шурупами (не входят в комплект) и вдвигаться в корпус [3] совместно. Внимание! Основание имеет ориентацию, см. установку на рейку

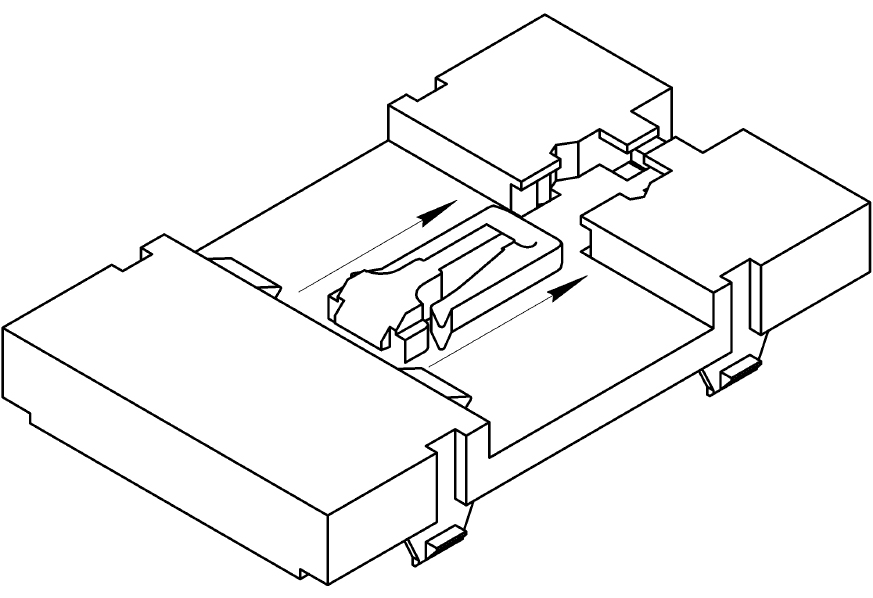

  • Вставьте и переместите фиксатор [2] до упора, как на рис. 4


 УСТАНОВКА НА РЕЙКУ


Рис. 4
  • Переместите фиксатор [2] до упора, как на рис. 4
  • Зацепите выступы основания [1] за верхний край рейки
  • Плотно прижмите корпус к рейке, оттягивая его вниз

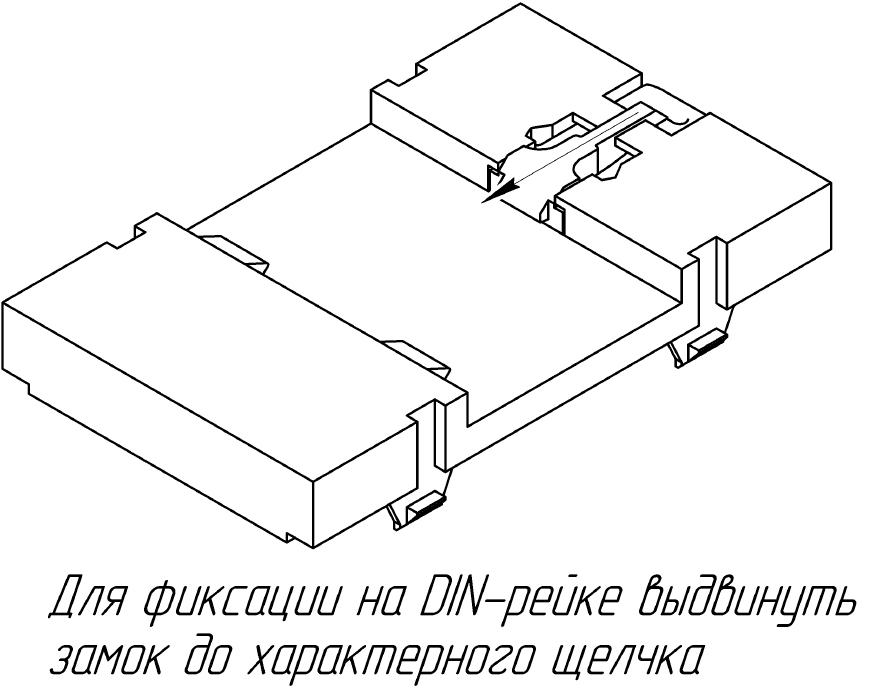

  • Переместите фиксатор [2] до упора как на рис. 5



  ДЕМОНТАЖ С РЕЙКИ


Рис. 5
  • Демонтаж с рейки осуществляется в обратной последовательности. Для перемещения фиксатора [2] используйте подходящую шлицевую отвёртку.
  ГАБАРИТЫ


Наименование Заказной код (артикул) Наименование файла Файл для скачивания Дата файла
Корпус 141
КИТ-141
4640016937523 Контуры печатных плат PCAD2006 12.22
Инструкция  PDF СкачатьV03 02.23




Русский
